Pavlo GorkunMódulo de diodo rectificador de potencia MDC1200-25-412F3 (1200A 2500V)
| Corriente de avance media, ITAV/IFAV (Tcase) | 1200A (100ºC) |
| Tensión, VRRM/VDRM | 1900 – 2500V |
| Código de tensión, VRRM / 100 | 19 – 25 |
| MDC1200-25 | a petición
|
| Peso | 3800 g |
| Dimensiones L×B×H | 412F3 150x77x83 mm |
| Ficha de datos |  |
Módulo rectificador de doble diodo MDC 1200-25 AS ENERGITM en un paquete estándar internacional, 1200A 2500V.
Los módulos de diodos MDC1200-25-412F3 se caracterizan por su alta capacidad de ciclo eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos. Los módulos de diodos están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos de dos posiciones tienen diferentes circuitos de conmutación (diagramas de circuitos eléctricos): MDC – puente medio; MDK – esquema con cátodo común; MDA – esquema con ánodo común.
Series (valores nominales) de módulos de diodos: MDC1200-19 (1200A 1900V), MDC1200-20 (1200A 2000V), MDC1200-22 (1200A 2200V), MDC1200-24 (1200A 2400V).
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo).
Los módulos de doble diodo de la serie MDC se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de corriente alterna, control de motores de corriente continua, arrancadores suaves de motores de corriente alterna, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Nuestros módulos se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodos MDC1200-25, MDC1200-25-412F3:
| Especificaciones del módulo de diodos | MDC1200-25 | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | ITAV/IFAV (Tcase) | 1200 A (100ºC) |
| Tensión inversa pulsada repetitiva; Tensión de estado cerrado pulsada repetitiva | VRRM/VDRM | 2500 V |
| Sobrecorriente de estado activado | ITSM/IFSM | 34 A |
| Factor de seguridad | I2t | 5780 kA2·s |
| Tensión de umbral | VT(TO) | 0.71 V |
| Corriente de impulsos repetitiva al cerrar; corriente de retorno de impulsos repetitiva | IDRM/IRRM | 50 mA |
| Tensión de impulso abierto | VTM | 1.20 V |
| Corriente de impulso abierto | ITM | 3000 A |
| Resistencia en pendiente en estado | rT | 0.0 mΩ |
| Temperatura de unión | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.042 ºC/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | diodo-diodo |
| Peso | W | 3800 g |
| Paquete (caja) | typ | 412F3 |
| Dimensiones, mm | L×B×H | 150x77x83 mm |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos de diodos MDC:
| MD | C | 1200 | – | 25 | – | 412F3 |
| MD | – | Módulo de diodos,  AS ENERGITM |
| C | – | Topología del circuito: ánodo-cátodo común. |
| 1200 | – | Corriente nominal (ITAV), A. |
| 25 | – | Clase de tensión (VRRM/100). |
| 412F3 | – | Tipo de paquete (caja). |

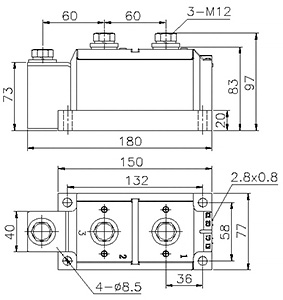

Dimensiones del módulo de diodos MDC1200-25, MDC1200-25-412F3:
Esquema de los módulos de diodos MDC:
|
|
1 (АК), 2 (К), 3 (А) – terminales principales (alimentación). |
Pasaporte técnico para módulos de diodos MDC (muestra):
Al suministrar el diodo, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
Semiconductores de Alta Potencia de AS ENERGI
La empresa fabrica una amplia gama de semiconductores de potencia (tiristores, diodos, módulos).
Puede comprar módulos de tiristores con nosotros en cualquier volumen, y al pedir lotes grandes, el precio será más bajo.
Hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para preguntas relacionadas con la adquisición de Módulos de Potencia, Diodos, Tiristores, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
