Pavlo GorkunMódulo de diodo rectificador de potencia MDC600-36-409F3 (600A 3600V)
| Corriente de avance media, ITAV/IFAV (Tcase) | 600A (60ºC) |
| Tensión, VRRM/VDRM | 2600 – 3600V |
| Código de tensión, VRRM / 100 | 26 – 36 |
| MDC600-36-W | a petición
|
| Peso | 2600 g |
| Dimensiones L×B×H | 409F3 135x76x68 mm |
| Ficha de datos |  |
Módulo rectificador de doble diodo MDC 600-36-W AS ENERGITM en un paquete estándar internacional con refrigeración por agua, 600A 3600V.
Los módulos de diodos MDC600-36-W-409F3 se caracterizan por su alta capacidad de ciclo eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos. Los módulos de diodos están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos de dos posiciones tienen diferentes circuitos de conmutación (diagramas de circuitos eléctricos): MDC – puente medio; MDK – esquema con cátodo común; MDA – esquema con ánodo común.
Series (valores nominales) de módulos de diodos: MDC600-26 (600A 2600V), MDC600-28 (600A 2800V), MDC600-30 (600A 3000V), MDC600-32 (600A 3200V), MDC600-34 (600A 3400V), MDC600-36 (600A 3600V).
Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo).
Los módulos de doble diodo de la serie MDC se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de corriente alterna, control de motores de corriente continua, arrancadores suaves de motores de corriente alterna, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura y como rectificadores para convertidores de corriente alterna.
Los módulos están disponibles en carcasas estándar o refrigeradas por agua. La refrigeración por agua se indica con la letra W identificados en el etiquetado. MDC600-36-W Los módulos refrigerados por agua están equipados con una base refrigerada directamente, lo que permite una refrigeración más eficiente y ofrece un valor de corriente promedio más alto.
Nuestros módulos se ofrecen en varias topologías de dispositivos dobles y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristores / diodos de 2 años a partir de la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodos MDC600-36-W, MDC600-36-W-409F3:
| Especificaciones del módulo de diodos | MDC600-36-W | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | ITAV/IFAV (Tcase) | 600 A (60ºC) |
| Tensión inversa pulsada repetitiva; Tensión de estado cerrado pulsada repetitiva | VRRM/VDRM | 3600 V |
| Sobrecorriente de estado activado | ITSM/IFSM | 19 A |
| Factor de seguridad | I2t | 1805 kA2·s |
| Tensión de umbral | VT(TO) | 0.95 V |
| Corriente de impulsos repetitiva al cerrar; corriente de retorno de impulsos repetitiva | IDRM/IRRM | 45 mA |
| Tensión de impulso abierto | VTM | 2.79 V |
| Corriente de impulso abierto | ITM | 1800 A |
| Resistencia en pendiente en estado | rT | 0.91 mΩ |
| Temperatura de unión | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.065 ºC/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | diodo-diodo |
| Peso | W | 2600 g |
| Paquete (caja) | typ | 409F3 |
| Dimensiones, mm | L×B×H | 135x76x68 mm |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos de diodos MDC:
| MD | C | 600 | – | 36 | – | W | – | 409F3 |
| MD | – | Módulo de diodos,  AS ENERGITM |
| C | – | Topología del circuito: ánodo-cátodo común. |
| 600 | – | Corriente nominal (ITAV), A. |
| 36 | – | Clase de tensión (VRRM/100). |
| W | – | Refrigeración por agua. |
| 409F3 | – | Tipo de paquete (caja). |

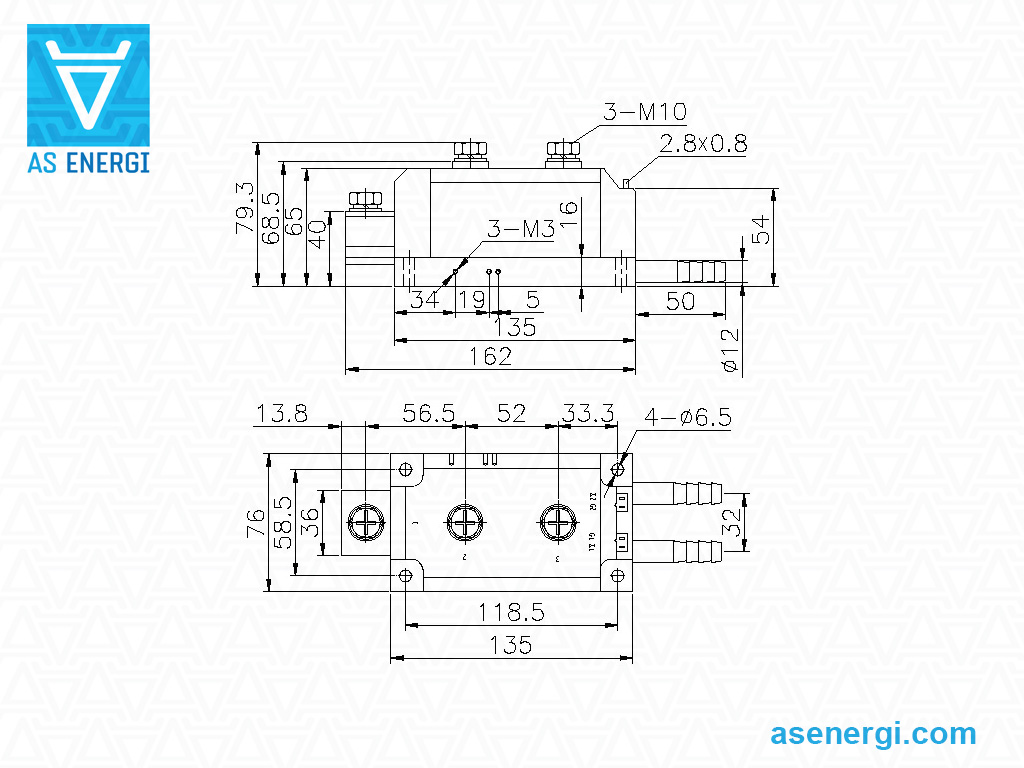

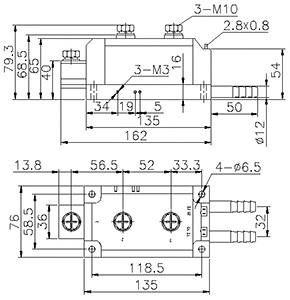

Dimensiones del módulo de diodos MDC600-36-W, MDC600-36-W-409F3:
Esquema de los módulos de diodos MDC:
|
|
1 (АК), 2 (К), 3 (А) – terminales principales (alimentación). |
Módulo de diodos MDC600-36-W00 Ficha de datos:
Descargar pdf Ficha de datos para diodo MDC600-36-W00

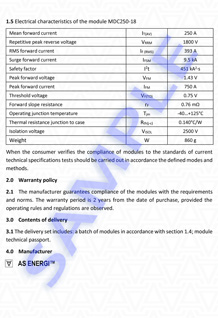

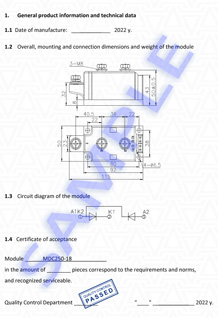

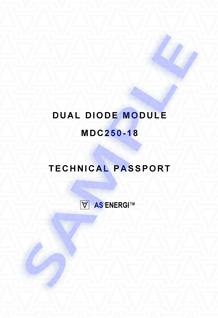

Pasaporte técnico para módulos de diodos MDC (muestra):
Al suministrar el diodo, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
