Pavlo GorkunMCD310-22IO1 Módulo de diodo tiristor (320A 2200V) Recambio IXYS
| IXYS Número de pieza | MCD310-22IO1 |
| Corriente de avance media, IT(AV) | 320A |
| Tensión, VRRM | 2200V |
| Paquete Dimensiones L×B×H |
Y2-DCB 116x60x32 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ASMCD310-22-IO1 |
| Añadir a la cesta | a petición
|

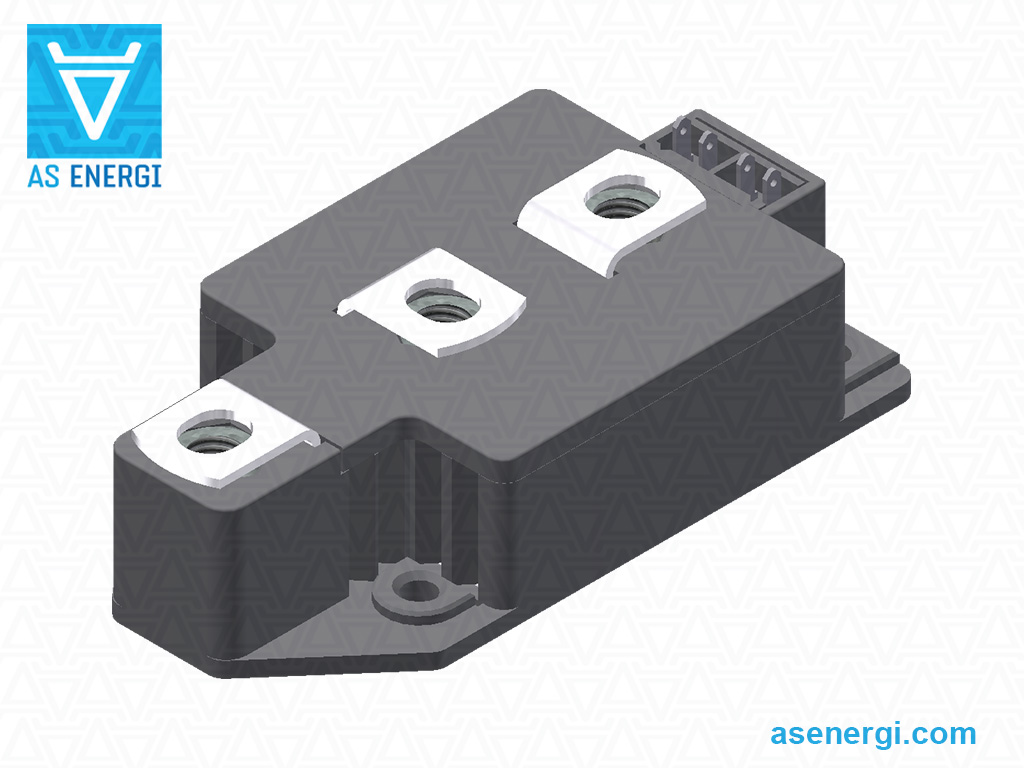

Módulo de diodo de tiristor ASMCD310-22-IO1 AS ENERGITM es un reemplazo, análogo, alternativo y para el módulo discreto de semiconductores de tiristor-diodo MCD310-22IO1 de IXYS, también conocido como Littelfuse o Westcode.
La corriente directa promedio ITAV – 320 amperios, el voltaje máximo repetitivo inverso VRRM – 2200V. Los terminales principales (de potencia) están en la parte superior de la carcasa y están marcados como 1, 2, 3 (ánodo-cátodo común, cátodo, ánodo).
Los módulos de diodo de tiristor se caracterizan por una alta capacidad de ciclado eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos, baja fuga de corriente y caída de voltaje directa. Los módulos de diodo de tiristor están alojados en una carcasa estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos de diodo de tiristor dual se utilizan en diversos equipos de potencia: unidades de potencia y control, para configuraciones de puente monofásico y trifásico, reguladores de potencia, reguladores de CA, control de motores de CC, arrancadores suaves de motores de CA, convertidores, controladores de hornos de fundición o procesos químicos, equipos de soldadura, para convertidores de CA.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y simples para casi todas las aplicaciones de control de fase o rectificadores.
Nuestra empresa ofrece una garantía de calidad para los módulos de diodo de tiristor de 2 años a partir de la fecha de compra. Al suministrar módulos de diodo de tiristor dual, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos de diodos tiristores depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodo tiristor MCD310-22IO1 IXYS y sustitución:
| Especificaciones del módulo tiristor | MCD310-22IO1 | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | ITAV | 320 A |
| Tensión inversa pulsada repetitiva | VRRM | 2200 V |
| Corriente de choque | ITSM | 8000 A |
| Corriente RMS máxima en estado activado | IT(RMS) | 500 A |
| Factor de seguridad | I2t | 423.2 kA2·s |
| Tensión de umbral | VT(TO) | 0.76 V |
| Corriente RMS | IRMS | 600 A |
| Resistencia de la pendiente | rT | 0.97 mΩ |
| Tiempo de apagado | tq | 200 μs |
| Tensión de activación de la puerta | VGT | 2 V |
| Corriente de activación de puerta | IGT | 150 mA |
| Resistencia térmica, unión a la carcasa | Rth(JC) | 0.112 K/W |
| Resistencia térmica de la carcasa al disipador | Rth(CH) | 0.04 K/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | tiristor-diodos |
| Peso | W | 255 g |
| Paquete Dimensiones, mm |
L×B×H | Y2-DCB 116x60x32 mm |
| Par de montaje | MD | 2.5-5 Nm |
| Sustitución AS ENERGITM | tipo | ASMCD310-22-IO1 |
| Ficha de datos | |
|
Guía de numeración de piezas para el módulo de diodo tiristor ASMCD310-22-IO1:
| AS | M | CD | 310 | – | 22 | – | I | O | 1 |
| AS | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo semiconductor discreto. |
| CD | – | Topología de circuitos : tiristor-diodo. |
| 310 | – | Corriente media ITAV, A. |
| 22 | – | Código de voltaje x 100 = VRRM. |
| I | – | Crítica dv/dt 1000 V/μs. |
| O | – | Tiempo de inactividad típico. |
| 1 | – | Número de pieza de la versión. |
Dimensiones del módulo MCD310-22IO1 y del recambio ASMCD310-22-IO1:
Y2-DCB
