Pavlo GorkunMódulo de diodos 230 (230A 1600V) Recambio Vishay
| Número de pieza Vishay | VS-VSKD236/16PBF |
| Corriente de avance media, IF(AV) (TC) | 230A (100ºC) |
| Tensión, VRRM | 1600V |
| Paquete, Dimensiones L×B×H | INT-A-PAK 94x35x37 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ASMDKD236/16PBF |
| Añadir a la cesta | a petición
|
Módulo Pareja de diodo ASMDKD236/16PBF AS ENERGITM es un reemplazo, análogo, alternativo y equivalente al módulo de diodo VS-VSKD236/16PBF de Vishay Semiconductors.
Corriente directa media IFAV – 230 amperios, tensión repetitiva máxima en inversa VRRM – 1600V. Módulo diodo-diodo de dos posiciones uno medio puente circuito de conmutación (comuna ánodo-cátodo).
Los módulos de diodos se caracterizan por una alta capacidad de ciclo eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de funcionamiento intensivo. Los módulos están alojados en una carcasa estándar de la industria, lo que facilita su integración en el equipo existente.
Los módulos de diodo simples se utilizan en varios equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, control de motores de CC, arrancadores suaves de motores de CA, convertidores, controladores de hornos de cuba o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos se ofrecen en varias topologías de dispositivos simples y dobles para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos de tiristores / diodos de 2 años desde la fecha de compra. Al suministrar módulos de tiristores / diodos, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodos VS-VSKD236/16PBF Vishay y recambio:
| Especificaciones del módulo de diodos | VS-VSKD236/16PBF | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IFAV (Tcase) | 230 A (100ºC) |
| Tensión inversa pulsada repetitiva | VRRM | 1600 V |
| Corriente de choque | IFSM | 5500 A |
| Corriente RMS máxima en estado activado | IF(RMS) | 360 A |
| Factor de seguridad | I2t | 151 kA2·s |
| Tensión de umbral | VT(TO) | 0.83 V |
| Pico de tensión en estado encendido | VFM | 1.46 V |
| Corriente de pico en estado activado | IFM | 722 A |
| Resistencia de la pendiente | rT | 1.07 mΩ |
| Temperatura de unión | Tvj max | 150 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.009 K/W |
| Diseño (interruptores) | - | dos componentes |
| Tipo (esquema) | - | diodo-diodo |
| Peso | W | 200 g |
| Paquete, Dimensiones, mm | L×B×H | INT-A-PAK 94x35x37 mm |
| Sustitución AS ENERGITM | tipo | ASMDKD236/16PBF |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos de un solo diodo:
| AS | MD | KD | 236 | / | 16 | PBF |
| AS | – |  AS ENERGITM |
| MD | – | Grupo de productos: Módulo de diodos. |
| KD | – | Topología de circuitos: circuito duplicador de dos diodos (medio puente). |
| 236 | – | Corriente directa media: IF(AV) redondeado, Amp. |
| 16 | – | Código de voltaje x 100 = VRRM. |
| PbF | – | Libre de plomo (Pb). |

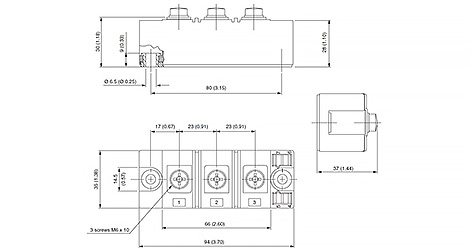

Dimensiones del módulo de diodos VS-VSKD236/16PBF y del recambio ASMDKD236/16PBF:
INT-A-PAK
