Pavlo GorkunMódulo de diodo tiristor VS-VSKH136/14PBF (135A 1400V) Recambio Vishay
| Número de pieza Vishay | VS-VSKH136/14PBF |
| Corriente de avance media, IT(AV) (TC) | 135A (85ºC) |
| Tensión, VRRM | 1400V |
| Paquete, Dimensiones L×B×H | INT-A-PAK 94x35x37 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ASMTDKH136/14PBF |
| Añadir a la cesta | a petición
|
Módulo de Tiristor-Diodo ASMTDKH136/14PBF AS ENERGITM es un reemplazo, análogo, alternativa y equivalente para el módulo tiristor-diodo VS-VSKH136/14PBF de Vishay Semiconductors.
Corriente media directa ITAV – 135 amperios, voltaje repetitivo pico inverso VRRM – 1400V. El módulo de diodo tiristor de dos posiciones tiene un Circuito doble SCR/diodos (control positivo)
Los módulos tiristor-diodo se caracterizan por una alta capacidad de ciclos eléctricos y térmicos, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos. Los módulos tiristor-diodo están alojados en una carcasa estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos de tiristor-diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, control de motores de CC, arrancadores suaves para motores de CA, convertidores, controladores de altos hornos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor / diodo de 2 años desde la fecha de compra. Al suministrar los módulos de tiristor / diodo, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del Módulo de diodo tiristor VS-VSKH136/14PBF Vishay y sustitución:
| Especificaciones del módulo tiristor | VS-VSKH136/14PBF | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | ITAV (Tcase) | 135 A (85ºC) |
| Tensión inversa pulsada repetitiva | VRRM | 1400 V |
| Corriente de choque | ITSM | 3200 A |
| Corriente RMS máxima en estado activado | IT(RMS) | 300 A |
| Factor de seguridad | I2t | 51.5 kA2·s |
| Tensión de umbral | VT(TO) | 1.05 V |
| Pico de tensión en estado encendido | VTM | 1.57 V |
| Corriente de pico en estado activado | ITM | 424 A |
| Resistencia de la pendiente | rT | 1.65 mΩ |
| Temperatura de unión | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.007 K/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | tiristor-diodos |
| Peso | W | 200 g |
| Paquete, Dimensiones, mm | L×B×H | INT-A-PAK 94x35x37 mm |
| Sustitución AS ENERGITM | tipo | ASMTDKH136/14PBF |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos tiristor-diodo:
| AS | MTD | K | H | 136 | / | 14 |
| AS | – |  AS ENERGITM |
| MTD | – | Grupo de productos: Módulo Tiristor Diodo. |
| K | – | Tipo de módulo. |
| H | – | Circuito de duplicación de diodos/SCR, control positivo. |
| 136 | – | Corriente media de avance: IT(AV) redondeado, Amp. |
| 14 | – | Código de tensión x 100 = VRRM. |

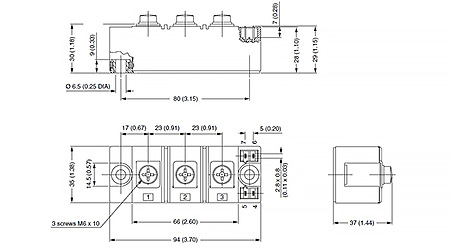

Dimensiones del módulo tiristor-diodos VS-VSKH136/14PBF y del recambio ASMTDKH136/14PBF:
INT-A-PAK
