Pavlo GorkunMódulo de diodo tiristor VS-VSKH250-14PBF (250A 1400V) Recambio Vishay
| Número de pieza Vishay | VS-VSKH250-14PBF |
| Corriente de avance media, IT(AV) (TC) | 250A (85ºC) |
| Tensión, VRRM | 1400V |
| Paquete, Dimensiones L×B×H | MAGN-A-PAK 115x50x52 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | ASMTDKH250-14PBF |
| Añadir a la cesta | a petición
|
Módulo de Tiristor-Diodo ASMTDKH250-14PBF AS ENERGITM es un reemplazo, análogo, alternativa y equivalente para el módulo tiristor-diodo VS-VSKH250-14PBF de Vishay Semiconductors.
Corriente media directa ITAV – 250 amperios, voltaje repetitivo pico inverso VRRM – 1400V. El módulo de diodo tiristor de dos posiciones tiene un Circuito doble SCR/diodos (control positivo)
Los módulos tiristor-diodo se caracterizan por una alta capacidad de ciclos eléctricos y térmicos, lo que significa alta fiabilidad y larga vida útil en modos de operación intensivos. Los módulos tiristor-diodo están alojados en una carcasa estándar industrial, lo que facilita la integración del dispositivo en equipos existentes.
Los módulos de tiristor-diodo se utilizan en diversos equipos de potencia: unidades de potencia y control, reguladores de potencia, reguladores de CA, control de motores de CC, arrancadores suaves para motores de CA, convertidores, controladores de altos hornos o procesos químicos, equipos de soldadura y como rectificadores para convertidores de CA.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y simples para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa ofrece una garantía de calidad para los módulos de tiristor / diodo de 2 años desde la fecha de compra. Al suministrar los módulos de tiristor / diodo, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del Módulo de diodo tiristor VS-VSKH250-14PBF Vishay y sustitución:
| Especificaciones del módulo tiristor | VS-VSKH250-14PBF | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | ITAV (Tcase) | 250 A (85ºC) |
| Tensión inversa pulsada repetitiva | VRRM | 1400 V |
| Corriente de choque | ITSM | 8500 A |
| Corriente RMS máxima en estado activado | IT(RMS) | 555 A |
| Factor de seguridad | I2t | 361 kA2·s |
| Tensión de umbral | VT(TO) | 1.00 V |
| Pico de tensión en estado encendido | VTM | 1.44 V |
| Corriente de pico en estado activado | ITM | 785 A |
| Resistencia de la pendiente | rT | 0.57 mΩ |
| Temperatura de unión | Tvj max | 130 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.009 K/W |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | tiristor-diodos |
| Peso | W | 500 g |
| Paquete, Dimensiones, mm | L×B×H | MAGN-A-PAK 115x50x52 mm |
| Sustitución AS ENERGITM | tipo | ASMTDKH250-14PBF |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos tiristor-diodo:
| AS | MTD | K | H | 250 | - | 14 |
| AS | – |  AS ENERGITM |
| MTD | – | Grupo de productos: Módulo Tiristor Diodo. |
| K | – | Tipo de módulo. |
| H | – | Circuito de duplicación de diodos/SCR, control positivo. |
| 250 | – | Corriente media de avance: IT(AV) redondeado, Amp. |
| 14 | – | Código de tensión x 100 = VRRM. |

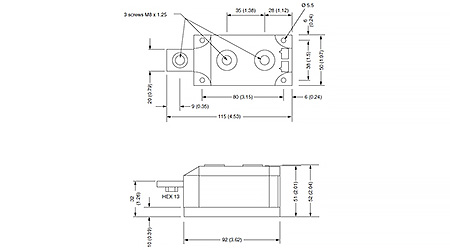

Dimensiones del módulo tiristor-diodos VS-VSKH250-14PBF y del recambio ASMTDKH250-14PBF:
MAGN-A-PAK
Semiconductores de Alta Potencia de AS ENERGI
La empresa fabrica una amplia gama de semiconductores de potencia (tiristores, diodos, módulos).
Puedes comprar módulos de tiristor con nosotros en cualquier volumen, y al ordenar grandes lotes, el precio será más bajo.
Hemos ganado la confianza de los clientes y suministramos productos en todo el mundo.
Para consultas sobre la adquisición de módulos de potencia, diodos o tiristores, envía una solicitud por correo electrónico a:
Y te proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, ofreceremos un precio individual!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
