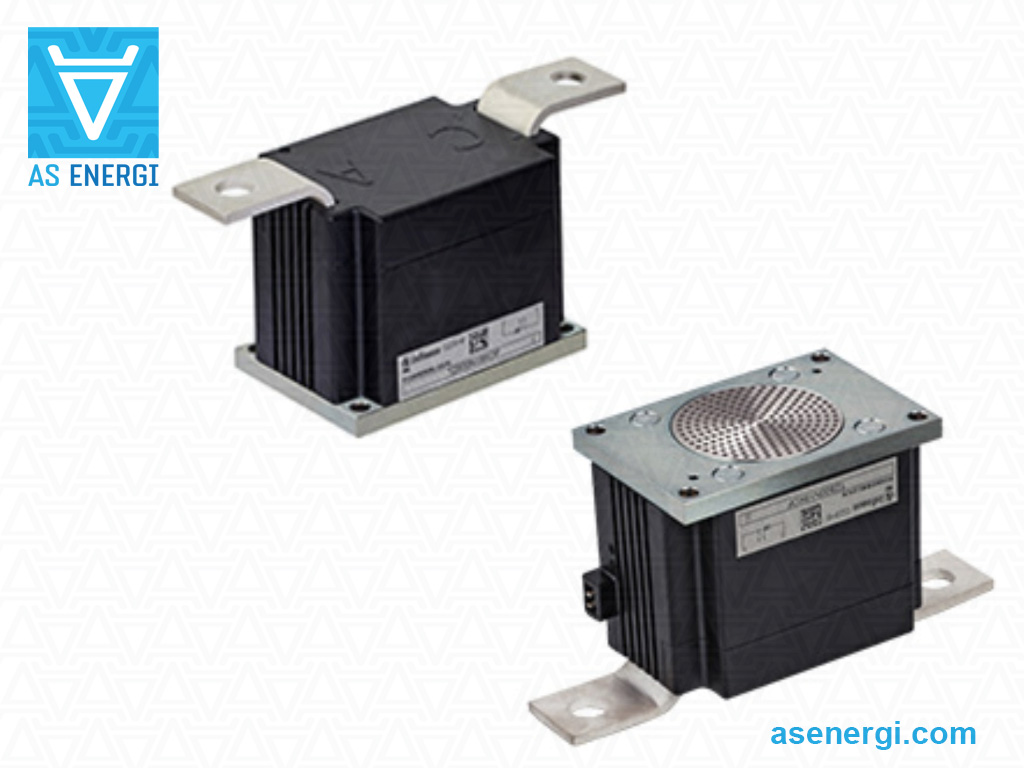

Pavlo GorkunMódulo de diodo simple DZ1100N22K TIM (1100A 2200V) Recambio Infineon
| Número de pieza Infineon | DZ1100N22K TIM |
| Corriente de avance media, IF(AV)M | 1100А |
| Tensión, VRRM | 2200V |
| Paquete | DP70A |
| Dimensiones L×B×H | 104x70x90 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | AMDZ1100N22K-TIM |
| Añadir a la cesta | a petición
|
Módulo de Diodo Rectificador Único AMDZ1100N22K-TIM AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente para el diodo de recuperación normal DZ1100N22K TIM de Infineon Technologies. Corriente promedio directa IFAV – 1100 amperios, voltaje pico repetitivo inverso VRRM – 2200V.
Características de los Diodos Rectificadores Estándar: optimizados para frecuencia de línea; bajas pérdidas en el estado de conducción; alto voltaje inverso y altas capacidades de manejo de corriente; carcasa cerámica estándar tipo press pack; diseñados para aplicaciones industriales de alta potencia y transmisión de energía. Sus principales aplicaciones son rectificadores para grandes accionamientos de corriente alterna, fundición de aluminio y otros procesos de refinado de metales, así como suministro al borde de la vía. También están disponibles a pedido disipadores de calor de aire y agua para la refrigeración de diodos.
Los Diodos Rectificadores AS ENERGITM tienen las siguientes características: carcasa estándar de la industria; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes desde 100 hasta 9000 V y corrientes de 100 a 7500 A, alta resistencia a los ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros del DZ1100N22K TIM y el reemplazo AMDZ1100N22K-TIM, la hoja de datos en PDF, el dibujo de contorno y las dimensiones se enumeran a continuación.
Nuestra empresa proporciona una garantía de calidad para los módulos de diodo único de 2 años desde la fecha de compra. Al suministrar módulos de diodo, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los módulos monodiodo depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodo rectificador simple DZ1100N22K TIM Infineon y sustitución:
| Especificaciones del módulo de diodos | DZ1100N22K TIM | |
| Corriente media de avance máxima admisible | IF(AV)M | 1100 A |
| Tensión de bloqueo inversa de pico repetitivo máx. | VRRM | 2200 V |
| Corriente de pico de sobretensión | IFSM | 40000 A |
| Factor de seguridad | I2t | 8000 kA2·s |
| Tensión de umbral | VT0 | 0.75 V |
| Resistencia a la inclinación hacia delante | rT | 0.073 mΩ |
| Temperatura de la unión p-n | Tvj max | 150 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.048 K/kW |
| Peso | W | 1950 g |
| Paquete | tipo | DP70A |
| Dimensiones | L×B×H | 104x70x90 mm |
| Sustitución AS ENERGITM | tipo | AMDZ1100N22K-TIM |
| Ficha de datos | |
|
Guía de numeración de piezas para Infineon Módulo de diodo rectificador simple y sustitución:
| A | M | DZ | 1100 | N | 22 | K | - | TIM |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| DZ | – | Configuración: Diodo único. |
| 1100 | – | Corriente media en estado encendido IF(AV), Amp. |
| N | – | Dispositivo de control de fase. |
| 22 | – | Clase de tensión VRRM / 100. |
| K | – | Construcción mecánica: tecnología de contacto a presión |
| TIM | – | Material de interfaz térmica preaplicado |
Dimensiones del módulo de diodo rectificador simple DZ1100N22K TIM y del recambio AMDZ1100N22K-TIM:
Módulo de diodo rectificador simple
Diagrama de circuito del módulo de diodo rectificador simple DZ1100N22K TIM y del recambio AMDZ1100N22K-TIM:
|
|
