Pavlo GorkunMódulo de diodo simple ND89N16K (89A 1600V) Recambio Infineon
| Número de pieza Infineon | ND89N16K |
| Corriente de avance media, IF(AV)M | 89А |
| Tensión, VRRM | 1600V |
| Paquete | DP20 |
| Dimensiones L×B×H | 92x20x30 mm |
| Ficha de datos |  |
| Sustitución AS ENERGITM | AMND89N16K |
| Añadir a la cesta | a petición
|
Módulo de Diodo Rectificador Único AMND89N16K AS ENERGITM es un dispositivo semiconductor de reemplazo, análogo, alternativo y equivalente para el diodo de recuperación normal ND89N16K de Infineon Technologies. Corriente promedio directa IFAV – 89 amperios, voltaje pico repetitivo inverso VRRM – 1600V.
Características de los Diodos Rectificadores Estándar: optimizados para frecuencia de línea; bajas pérdidas en el estado de conducción; alto voltaje inverso y altas capacidades de manejo de corriente; carcasa cerámica estándar tipo press pack; diseñados para aplicaciones industriales de alta potencia y transmisión de energía. Sus principales aplicaciones son rectificadores para grandes accionamientos de corriente alterna, fundición de aluminio y otros procesos de refinado de metales, así como suministro al borde de la vía. También están disponibles a pedido disipadores de calor de aire y agua para la refrigeración de diodos.
Los Diodos Rectificadores AS ENERGITM tienen las siguientes características: carcasa estándar de la industria; bajas pérdidas estáticas y dinámicas, altos valores de VRRM/VRSM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltajes desde 100 hasta 9000 V y corrientes de 100 a 7500 A, alta resistencia a los ciclos térmicos y eléctricos.
Las especificaciones técnicas y parámetros del ND89N16K y el reemplazo AMND89N16K, la hoja de datos en PDF, el dibujo de contorno y las dimensiones se enumeran a continuación.
Nuestra empresa proporciona una garantía de calidad para los módulos de diodo único de 2 años desde la fecha de compra. Al suministrar módulos de diodo, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los módulos monodiodo depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo de diodo rectificador simple ND89N16K Infineon y sustitución:
| Especificaciones del módulo de diodos | ND89N16K | |
| Corriente media de avance máxima admisible | IF(AV)M | 89 A |
| Tensión de bloqueo inversa de pico repetitivo máx. | VRRM | 1600 V |
| Corriente de pico de sobretensión | IFSM | 2400 A |
| Factor de seguridad | I2t | 28.8 kA2·s |
| Tensión de umbral | VT0 | 0.75 V |
| Resistencia a la inclinación hacia delante | rT | 2.3 mΩ |
| Temperatura de la unión p-n | Tvj max | 150 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.45 K/kW |
| Peso | W | 160 g |
| Paquete | tipo | DP20 |
| Dimensiones | L×B×H | 92x20x30 mm |
| Sustitución AS ENERGITM | tipo | AMND89N16K |
| Ficha de datos | |
|
Guía de numeración de piezas para Infineon Módulo de diodo rectificador simple y sustitución:
| A | M | ND | N | D8 | K |
| A | – |  AS ENERGITM |
| M | – | Grupo de productos: Módulo. |
| ND | – | Configuración: Diodo único. |
| – | Corriente media en estado encendido IF(AV), Amp. | |
| N | – | Dispositivo de control de fase. |
| D8 | – | Clase de tensión VRRM / 100. |
| K | – | Construcción mecánica: tecnología de contacto a presión |

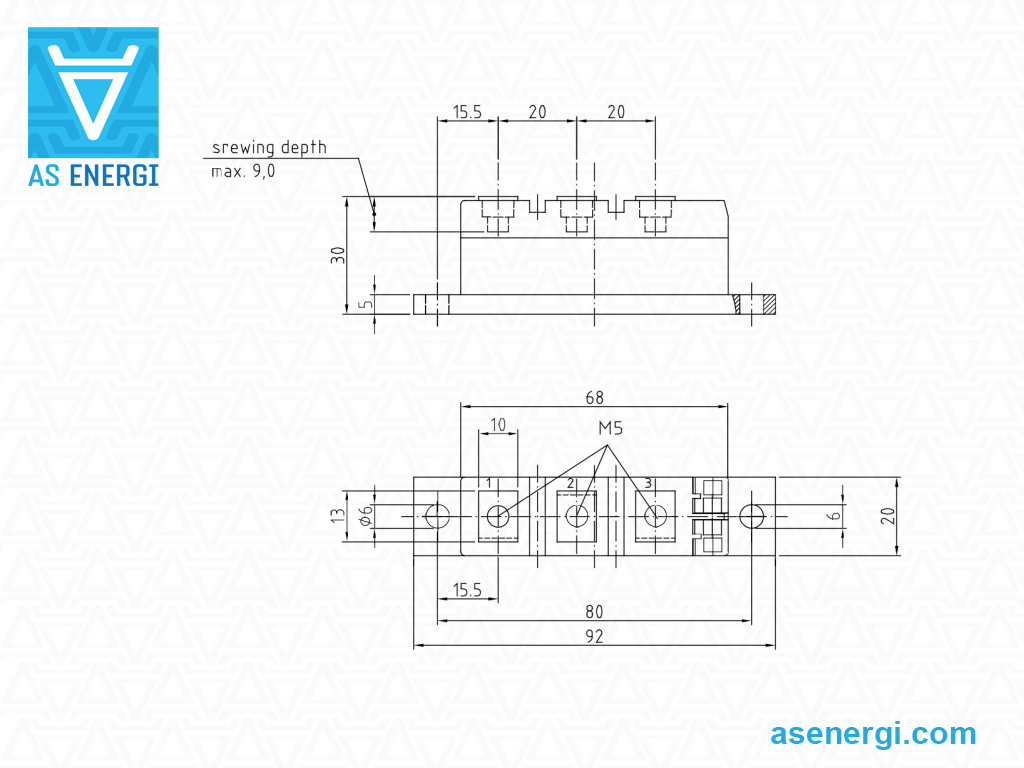

Dimensiones del módulo de diodo rectificador simple ND89N16K y del recambio AMND89N16K:
Módulo de diodo rectificador simple
Diagrama de circuito del módulo de diodo rectificador simple ND89N16K y del recambio AMND89N16K:
|
|
