Pavlo GorkunMódulo tiristor MT3-595-18-A2
| Corriente de avance media, ITAV/IFAV | 595A |
| Tensión, VRRM/VDRM | 1400 – 1800V |
| Código de tensión, VRRM / 100 | 14 – 18 |
| MT3-595-18-A2 | a petición
|
| Peso | 1.5 kg |
| Paquete, Dimensiones LxBxH |
A2 124x60x52 mm |
| Ficha de datos |  |
Módulo tiristor de potencia MT3-595-18-A2 AS ENERGITM en un paquete estándar internacional, 595A 1800V.
Utilizado para convertir corrientes de CC y CA hasta 115 amperios, con una frecuencia de hasta 500 Hz en circuitos con voltajes de hasta 1800 voltios (clase 18).
Los módulos tiristor MT3-595-18-A2 están en un paquete estándar A2: dimensiones de base 60x124 mm, altura de la carcasa – 52 mm, peso – 1.5 kg. El módulo de dos posiciones es una construcción monolítica de dos tiristores semiconductores: tipo tiristor-tiristor. El diagrama de conexión del módulo MT3-595-18-A2 – un medio puente.
Series (calificaciones) de módulos tiristores: MT3-595-14-A2, MT3-595-16-A2, MT3-595-18-A2.
- Terminales principales están en la parte superior de la carcasa y están numerados 1, 2, 3;
- Terminales de control están marcados en el diagrama como G1, G2;
- Cátodos adicionales están marcados en el diagrama como K1, K2;
La alta resistencia térmica cíclica y el funcionamiento confiable de los módulos tiristor de baja frecuencia MT3-595-18-A2 al conmutar altas corrientes se logran gracias a sus características de diseño y parámetros estables de aislamiento galvánico.
Los módulos tiristor MT3-595-18-A2 tienen un diseño de sujeción que permite una fácil instalación y un buen contacto con el disipador de calor para la disipación térmica. Varios módulos pueden montarse en un solo disipador sin aislamiento adicional, lo que reduce significativamente las dimensiones generales del conjunto. Entre el módulo y el disipador de calor (heatsink), se recomienda utilizar un sustrato térmicamente conductor lubricado con pasta térmica.
Los módulos de dos posiciones tienen diferentes diagramas de cableado (diagramas de circuitos eléctricos): MT3 – semi-puente; MT4 – circuito común con cátodo; MT5 – circuito común con ánodo.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y sencillos para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar módulos tiristor / diodo, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo tiristor-tiristor MT3-595-18-A2:
| Especificaciones del módulo tiristor | MT3-595-18-A2 | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IT(AV) (TC) | 595 A (85ºC) |
| Tensión inversa pulsada repetitiva; Tensión de estado cerrado pulsada repetitiva | VRRM/VDRM | 1800 V |
| Sobrecorriente de estado activado | ITSM | 17.5 kA |
| Pico de tensión en estado encendido | VTM | 1.5 V |
| Corriente de pico en estado activado | ITM | 1570 A |
| Tensión de umbral | VT(TO) | 0.85 V |
| Resistencia en pendiente en estado | rT | 0.32 mΩ |
| Tiempo de apagado | tq | 320 µs |
| Temperatura de unión | Tj max | 125 ºC |
| Temperatura máxima de funcionamiento de la carcasa | Tc max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.065 ºC/W |
| Resistencia del aislamiento eléctrico | VISOL | 3 kV |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | tiristor-tiristor |
| Esquema de conexión | - | un medio puente |
| Peso | W | 1.5 kg |
| Paquete | - | A2 |
| Dimensiones, mm | L×B×H | 124x60x52 mm |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos tiristor-tiristor MT3-595-18-A2:
| MT | 3 | – | 595 | – | 18 | – | A2 | – | K2 | – | A2 | – | N |
| MT | – | Módulo tiristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 3 | – | Esquema de conexión: 3 – medio puente; 4 – circuito de cátodo común; 5 – circuito de ánodo común. |
||||||||||||||||||||||||||||||||||||
| 595 | – | Corriente nominal IF(AV), A. | ||||||||||||||||||||||||||||||||||||
| 18 | – | Clase de tensión VRRM / 100 (Tensión nominal – 1800 V). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| K2 | – | Parámetro del tiempo de desconexión tq:
|
||||||||||||||||||||||||||||||||||||
| A2 | – | Tipo de vivienda. | ||||||||||||||||||||||||||||||||||||
| N | – | Condiciones ambientales: N – Normal. |

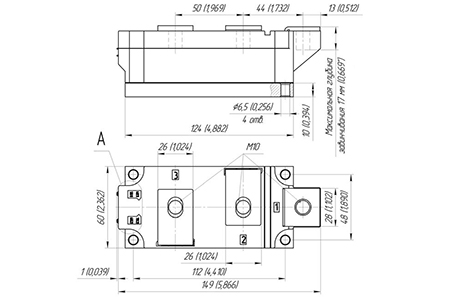

Dimensiones de los módulos tiristores de potencia MT3-595-18-A2:
Paquete A2
Esquema de conexión del módulo tiristor MT3-595-18-A2:
|
|
1, 2, 3 – terminales principales. |
