Pavlo GorkunMódulo tiristor MT4-740-24-D
| Corriente de avance media, ITAV/IFAV | 740A |
| Tensión, VRRM/VDRM | 2000 – 2400V |
| Código de tensión, VRRM / 100 | 20 – 24 |
| MT4-740-24-D | a petición
|
| Peso | 4.1 kg |
| Paquete, Dimensiones LxBxH |
D 150x77x84 mm |
| Ficha de datos |  |
Módulo tiristor de potencia MT4-740-24-D AS ENERGITM en un paquete estándar internacional, 740A 2400V.
Utilizado para convertir corrientes de CC y CA hasta 115 amperios, con una frecuencia de hasta 500 Hz en circuitos con voltajes de hasta 2400 voltios (clase 24).
Los módulos tiristor MT4-740-24-D están en un paquete estándar D: dimensiones de base 77x150 mm, altura de la carcasa – 84 mm, peso – 4.1 kg. El módulo de dos posiciones es una construcción monolítica de dos tiristores semiconductores: tipo tiristor-tiristor. El diagrama de conexión del módulo MT4-740-24-D – comuna catódica.
Series (calificaciones) de módulos tiristores: MT4-740-20-D, MT4-740-22-D, MT4-740-24-D.
- Terminales principales están en la parte superior de la carcasa y están numerados 1, 2, 3;
- Terminales de control están marcados en el diagrama como G1, G2;
- Cátodos adicionales están marcados en el diagrama como K1, K2;
La alta resistencia térmica cíclica y el funcionamiento confiable de los módulos tiristor de baja frecuencia MT4-740-24-D al conmutar altas corrientes se logran gracias a sus características de diseño y parámetros estables de aislamiento galvánico.
Los módulos tiristor MT4-740-24-D tienen un diseño de sujeción que permite una fácil instalación y un buen contacto con el disipador de calor para la disipación térmica. Varios módulos pueden montarse en un solo disipador sin aislamiento adicional, lo que reduce significativamente las dimensiones generales del conjunto. Entre el módulo y el disipador de calor (heatsink), se recomienda utilizar un sustrato térmicamente conductor lubricado con pasta térmica.
Los módulos de dos posiciones tienen diferentes diagramas de cableado (diagramas de circuitos eléctricos): MT3 – semi-puente; MT4 – circuito común con cátodo; MT5 – circuito común con ánodo.
Nuestros módulos se ofrecen en varias topologías de dispositivos duales y sencillos para casi todas las aplicaciones de control de fase o rectificación.
Nuestra empresa proporciona una garantía de calidad para los módulos tiristor / diodo de 2 años a partir de la fecha de compra. Al suministrar módulos tiristor / diodo, si es necesario, proporcionamos un pasaporte técnico y un certificado de conformidad.
El precio final de los módulos tiristores / diodos depende de la clase, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales del módulo tiristor-tiristor MT4-740-24-D:
| Especificaciones del módulo tiristor | MT4-740-24-D | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IT(AV) (TC) | 740 A (77ºC) 645 A (85ºC) |
| Tensión inversa pulsada repetitiva; Tensión de estado cerrado pulsada repetitiva | VRRM/VDRM | 2400 V |
| Sobrecorriente de estado activado | ITSM | 24.5 kA |
| Pico de tensión en estado encendido | VTM | 1.55 V |
| Corriente de pico en estado activado | ITM | 3140 A |
| Tensión de umbral | VT(TO) | 0.9 V |
| Resistencia en pendiente en estado | rT | 0.21 mΩ |
| Tiempo de apagado | tq | 320 µs |
| Temperatura de unión | Tj max | 125 ºC |
| Temperatura máxima de funcionamiento de la carcasa | Tc max | 125 ºC |
| Resistencia térmica, unión a la carcasa | Rth(j-c) | 0.05 ºC/W |
| Resistencia del aislamiento eléctrico | VISOL | 3 kV |
| Diseño (interruptores) | - | doble componente |
| Tipo (esquema) | - | tiristor-tiristor |
| Esquema de conexión | - | comuna catódica |
| Peso | W | 4.1 kg |
| Paquete | - | D |
| Dimensiones, mm | L×B×H | 150x77x84 mm |
| Ficha de datos | |
|
Guía de numeración de piezas para módulos tiristor-tiristor MT4-740-24-D:
| MT | 4 | – | 740 | – | 24 | – | A2 | – | K2 | – | D | – | N |
| MT | – | Módulo tiristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 4 | – | Esquema de conexión: 3 – medio puente; 4 – circuito de cátodo común; 5 – circuito de ánodo común. |
||||||||||||||||||||||||||||||||||||
| 740 | – | Corriente nominal IF(AV), A. | ||||||||||||||||||||||||||||||||||||
| 24 | – | Clase de tensión VRRM / 100 (Tensión nominal – 2400 V). | ||||||||||||||||||||||||||||||||||||
| A2 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| K2 | – | Parámetro del tiempo de desconexión tq:
|
||||||||||||||||||||||||||||||||||||
| D | – | Tipo de vivienda. | ||||||||||||||||||||||||||||||||||||
| N | – | Condiciones ambientales: N – Normal. |

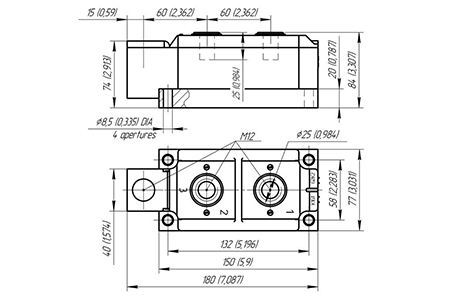

Dimensiones de los módulos tiristores de potencia MT4-740-24-D:
Paquete D
Esquema de conexión del módulo tiristor MT4-740-24-D:
|
|
1, 2, 3 – terminales principales. |
