Pavlo GorkunTiristor de control de fase 200A, tipo espárrago T161-200 (300V - 1600V)
| Corriente de avance media, ITAV | 200A |
| Tensión, VDRM/VRRM | 300-1600V |
| Código de tensión, VRRM / 100 | 3 - 16 |
| T161-200 | a petición
|
| Paquete Hilo |
ST6 M20x1.5 |
| Peso | 240 g |
| Ficha de datos |  |
Tiristor de control de fase T161-200 AS ENERGITM es un tiristor de uso general tipo stud, también conocido como Rectificador Controlado por Silicio (SCR). Este es un tiristor de potencia diseñado para convertir y controlar corrientes de CC y CA de hasta 200A con una frecuencia de hasta 500Hz en circuitos con voltajes de hasta 300V - 1600V (clase de voltaje de 300 a 1600). Tipo de encapsulado del tiristor – ST6, rosca estándar de montaje – M20x1.5 (a solicitud, rosca UNF 3/4"-16UNF-2A), peso – 240 g.
Los tiristores se suministran en diseño tipo stud. La base del tiristor es el Ánodo, el conductor flexible de potencia es el Cátodo, el cable flexible que sale de la base del conductor de potencia es el cátodo auxiliar, y el cable flexible que sale de la carcasa es el electrodo de control (Puerta). Este tiristor SCR puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de tiristores de 160A, 170A, 180A, 190A, 200 amp en carcasa tipo stud.
Se utilizan disipadores de calor de aire y agua para enfriar los tiristores. Para proporcionar un contacto térmico y eléctrico confiable con el disipador de calor, se debe observar el par de apriete Md durante el montaje. Para una mejor disipación del calor del tiristor durante el montaje, se utiliza pasta conductora térmica.
Los tiristores tienen una carcasa cerámica hermética que aísla la parte funcional y el elemento semiconductor de impactos mecánicos y del entorno. Tiristor tipo stud con conductor de potencia flexible. Los tiristores tipo stud se destacan por su capacidad de ser utilizados en partes móviles.
Las especificaciones y parámetros, hojas de datos en PDF, pasaporte técnico de muestra, dimensiones, diagramas de contorno, diagramas de carcasa de tiristores y disipadores de calor recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores de potencia SCR de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Clasificaciones de los tiristores: T161-200-3 (200A 300V), T161-200-4 (200A 400V), T161-200-5 (200A 500V), T161-200-6 (200A 600V), T161-200-7 (200A 700V), T161-200-8 (200A 800V), T161-200-9 (200A 900V), T161-200-10 (200A 1000V), T161-200-12 (200A 1200V), T161-200-14 (200A 1400V), T161-200-16 (200A 1600V).
El precio final de los tiristores de espárrago de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase T161-200:
| Especificaciones del tiristor | T161-200 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IT(AV) (Tcase) | 200 A (87°C) |
| Pico repetitivo de tensión fuera de estado; Pico repetitivo de tensión inversa | VDRM/VRRM | 300-1600 V |
| RCorriente de estado activado MS | ITRMS | 314 A |
| Sobrecorriente de estado activado | ITSM | 5 kA |
| Factor de seguridad | I2t | 125 kA2·s |
| Pico de tensión en estado encendido, máx. | VTM | 1.60 V |
| Corriente de pico en estado activado | ITM | 628 A |
| Tensión umbral en estado activado, máx. | VT(TO) | 1.00 V |
| Resistencia en pendiente, máx. | rT | 1.050 mΩ |
| Tiempo de desconexión, máx. | tq | 250 µs |
| Pico repetitivo en estado desactivado y pico repetitivo en corriente inversa, máx. | IDRM/IRRM | 15 mA |
| Tasa crítica de aumento de la tensión de estado desactivado, min | (dVD/dt)cr | 20-1000 V/µs |
| Tensión directa de activación de puerta, máx. | VGT | 2.5 V |
| Corriente continua de activación de puerta, máx. | IGT | 200 mA |
| Velocidad crítica de aumento de la corriente de estado activado | (diT/dt)cr | 160 A/µs |
| Temperatura de la unión p-n, máx. | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa, máx. | Rth(j-c) | 0.130 ºC/W |
| Par de montaje | Md | 20-30 N·m |
| Peso, aprox. | W | 240 g |
| Tipo de envase, Rosca | Esquema | ST6, M20x1.5 mm |
| Disipadores recomendados | Disipadores térmicos | O171,O271,O371,O471,OM101 |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores SCR T161-200:
| T | 161 | – | 200 | – | 16 | – | 5 | 2 | – |
| T | – | Tiristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 161 | – | Tipo tiristor (tipo espárrago). | ||||||||||||||||||||||||||||||||||||
| 200 | – | Corriente media en estado abierto IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 16 | – | Clase de tensión VRRM / 100 (Tensión nominal - 1600 V). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Parámetro del tiempo de desconexión tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Ninguno - base del espárrago roscas métricas ISO (estándar); U - base del espárrago roscas UNF en pulgadas (bajo pedido). |
Todos los números de pieza T161-200:
| Serie | ITAV, A | VRRM, V |
| T161-200-3 | 200A | 300V |
| T161-200-4 | 200A | 400V |
| T161-200-5 | 200A | 500V |
| T161-200-6 | 200A | 600V |
| T161-200-7 | 200A | 700V |
| T161-200-8 | 200A | 800V |
| T161-200-9 | 200A | 900V |
| T161-200-10 | 200A | 1000V |
| T161-200-12 | 200A | 1200V |
| T161-200-14 | 200A | 1400V |
| T161-200-16 | 200A | 1600V |
Polaridad (ánodo, cátodo, puerta) y dimensiones del tiristor T161-200:
|
|
Hoja de datos del tiristor T161-200:
Descargue la hoja de datos del tiristor en formato PDF T161-200
Pasaporte técnico para tiristores Power Stud (muestra):
Cuando suministramos tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para estos dispositivos. Puede adquirir semiconductores en cualquier volumen, y al solicitar grandes lotes, el precio será más bajo.
Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para preguntas sobre la adquisición de tiristores, diodos y módulos de potencia, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para tiristores de potencia en diseño de perno:
Los disipadores de calor (radiadores) se utilizan para enfriar dispositivos semiconductores de potencia en diseño de perno.
Los disipadores de calor están fabricados con perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
Para más información sobre disipadores de calor, consulte: "Disipadores de calor refrigerados por aire para dispositivos con diseño de perno".

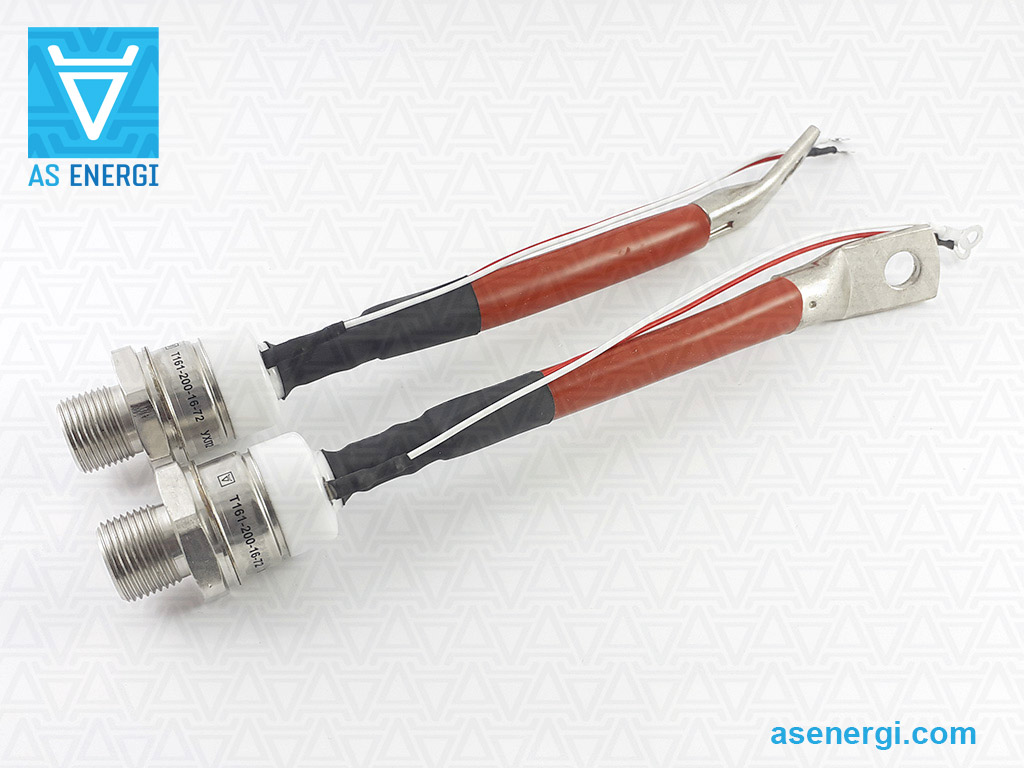

Foto de tiristores de espárrago de alta potencia:
¿Por qué elegir AS ENERGITM?
- Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
- Marca europea - calidad 100%, precio favorable, plazos de producción cortos
- Más de 20 años de experiencia en la industria de semiconductores
- Clientes de más de 50 países confían en nosotros
- 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
- Producimos análogos de productos de otros fabricantes
- Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años
Garantía de calidad
Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.
Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.
Geografía de la asociación
AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.
Logística y entrega
Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.
AS ENERGITM Fabricación de semiconductores
Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.
Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.
