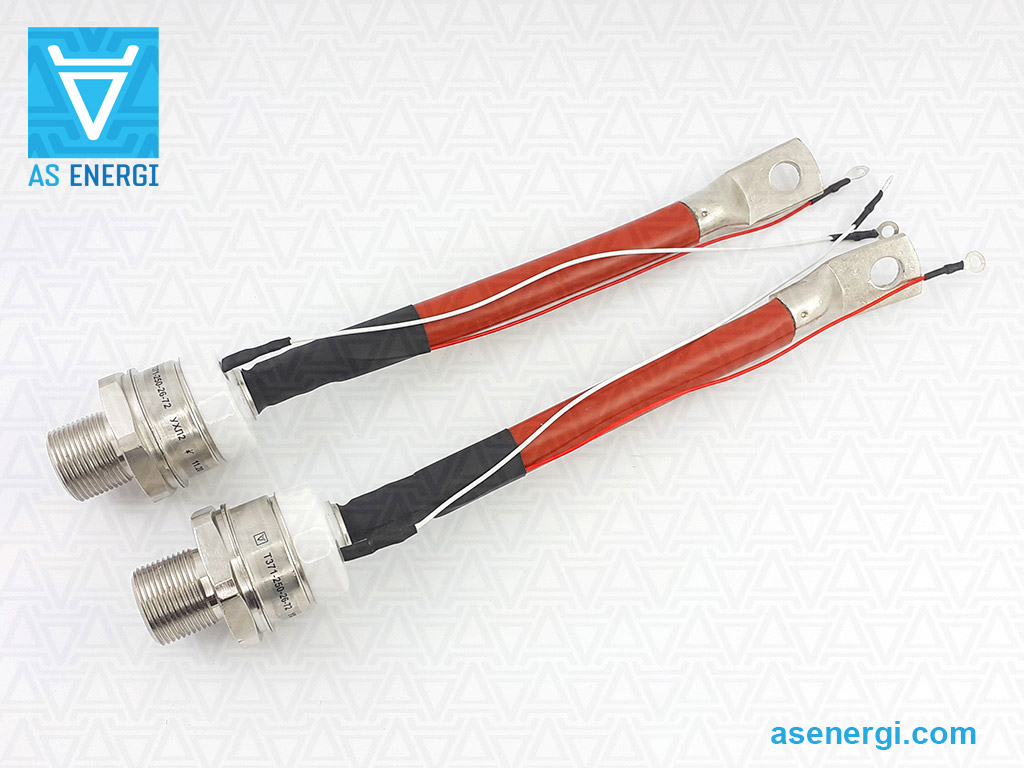

Pavlo GorkunTiristor de control de fase 250A, tipo espárrago T371-250 (2200V - 2600V)
| Corriente de avance media, ITAV | 250A |
| Tensión, VDRM/VRRM | 2200-2600V |
| Código de tensión, VRRM / 100 | 22 - 26 |
| T371-250 | a petición
|
| Paquete Hilo |
ST7 (T.SB2) M24x1.5 |
| Peso | 440 g |
| Ficha de datos |  |
Tiristor de control de fase T371-250 AS ENERGITM es un tiristor de uso general tipo stud, también conocido como Rectificador Controlado por Silicio (SCR). Este es un tiristor de potencia diseñado para convertir y controlar corrientes de CC y CA de hasta 250A con una frecuencia de hasta 500Hz en circuitos con voltajes de hasta 2200V - 2600V (clase de voltaje de 2200 a 2600). Tipo de encapsulado del tiristor – ST7 (T.SB2), rosca estándar de montaje – M24x1.5 (a solicitud, rosca UNF 3/4"-16UNF-2A), peso – 440 g.
Los tiristores se suministran en diseño tipo stud. La base del tiristor es el Ánodo, el conductor flexible de potencia es el Cátodo, el cable flexible que sale de la base del conductor de potencia es el cátodo auxiliar, y el cable flexible que sale de la carcasa es el electrodo de control (Puerta). Este tiristor SCR puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de tiristores de 210A, 220A, 230A, 240A, 250 amp en carcasa tipo stud.
Se utilizan disipadores de calor de aire y agua para enfriar los tiristores. Para proporcionar un contacto térmico y eléctrico confiable con el disipador de calor, se debe observar el par de apriete Md durante el montaje. Para una mejor disipación del calor del tiristor durante el montaje, se utiliza pasta conductora térmica.
Los tiristores tienen una carcasa cerámica hermética que aísla la parte funcional y el elemento semiconductor de impactos mecánicos y del entorno. Tiristor tipo stud con conductor de potencia flexible. Los tiristores tipo stud se destacan por su capacidad de ser utilizados en partes móviles.
Las especificaciones y parámetros, hojas de datos en PDF, pasaporte técnico de muestra, dimensiones, diagramas de contorno, diagramas de carcasa de tiristores y disipadores de calor recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores de potencia SCR de 2 años a partir de la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Clasificaciones de los tiristores: T371-250-22 (250A 2200V), T371-250-24 (250A 2400V), T371-250-26 (250A 2600V).
El precio final de los tiristores de espárrago de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase T371-250:
| Especificaciones del tiristor | T371-250 | |
| Corriente media de avance máxima admisible (temperatura de la carcasa) | IT(AV) (Tcase) | 250 A (94°C) |
| Pico repetitivo de tensión fuera de estado; Pico repetitivo de tensión inversa | VDRM/VRRM | 2200-2600 V |
| RCorriente de estado activado MS | ITRMS | 392 A |
| Sobrecorriente de estado activado | ITSM | 7 kA |
| Factor de seguridad | I2t | 180 kA2·s |
| Pico de tensión en estado encendido, máx. | VTM | 1.54 V |
| Corriente de pico en estado activado | ITM | 785 A |
| Tensión umbral en estado activado, máx. | VT(TO) | 0.93 V |
| Resistencia en pendiente, máx. | rT | 0.730 mΩ |
| Tiempo de desconexión, máx. | tq | 250 µs |
| Pico repetitivo en estado desactivado y pico repetitivo en corriente inversa, máx. | IDRM/IRRM | 30 mA |
| Tasa crítica de aumento de la tensión de estado desactivado, min | (dVD/dt)cr | 200-1000 V/µs |
| Tensión directa de activación de puerta, máx. | VGT | 2.5 V |
| Corriente continua de activación de puerta, máx. | IGT | 200 mA |
| Velocidad crítica de aumento de la corriente de estado activado | (diT/dt)cr | 250 A/µs |
| Temperatura de la unión p-n, máx. | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa, máx. | Rth(j-c) | 0.090 ºC/W |
| Par de montaje | Md | 25-35 N·m |
| Peso, aprox. | W | 440 g |
| Tipo de envase, Rosca | Esquema | ST7 (T.SB2), M24x1.5 mm |
| Disipadores recomendados | Disipadores térmicos | O181,O281,OM105 |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores SCR T371-250:
| T | 371 | – | 250 | – | 26 | – | 5 | 2 | – |
| T | – | Tiristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 371 | – | Tipo tiristor (tipo espárrago). | ||||||||||||||||||||||||||||||||||||
| 250 | – | Corriente media en estado abierto IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 26 | – | Clase de tensión VRRM / 100 (Tensión nominal - 2600 V). | ||||||||||||||||||||||||||||||||||||
| 5 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Parámetro del tiempo de desconexión tq:
|
||||||||||||||||||||||||||||||||||||
| U | – | Ninguno - base del espárrago roscas métricas ISO (estándar); U - base del espárrago roscas UNF en pulgadas (bajo pedido). |
Todos los números de pieza T371-250:
| Serie | ITAV, A | VRRM, V |
| T371-250-22 | 250A | 2200V |
| T371-250-24 | 250A | 2400V |
| T371-250-26 | 250A | 2600V |
Polaridad (ánodo, cátodo, puerta) y dimensiones del tiristor T371-250:
|
|
Hoja de datos del tiristor T371-250:
Descargue la hoja de datos del tiristor en formato PDF T371-250
Pasaporte técnico para tiristores Power Stud (muestra):
Cuando suministramos tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, así como disipadores de calor de aire y agua para estos dispositivos. Puede adquirir semiconductores en cualquier volumen, y al solicitar grandes lotes, el precio será más bajo.
Hemos ganado la confianza de nuestros clientes y suministramos productos a todo el mundo.
Para preguntas sobre la adquisición de tiristores, diodos y módulos de potencia, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para tiristores de potencia en diseño de perno:
Los disipadores de calor (radiadores) se utilizan para enfriar dispositivos semiconductores de potencia en diseño de perno.
Los disipadores de calor están fabricados con perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
Para más información sobre disipadores de calor, consulte: "Disipadores de calor refrigerados por aire para dispositivos con diseño de perno".
Foto de tiristores de espárrago de alta potencia:
