Pavlo GorkunTiristor de control de fase 3000A, 3200A, tipo T273-3200 (200V - 1800V)
| Corriente de avance media, ITAV | 3200A |
| Tensión, VDRM/VRRM | 200-1800V |
| Código de tensión, VRRM / 100 | 2 - 18 |
| T273-3200 | a petición
|
| Paquete Dimensiones ØD×Ød×H |
PT73 112x75x26 mm |
| Peso | 1200 g |
| Ficha de datos |  |
Tiristor de control de fase T273-3200 AS ENERGITM es un tiristor de disco de uso general, también conocido como Rectificador Controlado por Silicio (SCR). Este es un tiristor de potencia diseñado para convertir y controlar corrientes de CC y CA hasta 3200A con frecuencias de hasta 500Hz en circuitos con voltajes de hasta 200V - 1800V (clase de voltaje de 200 a 1800). Las dimensiones del tiristor ØDxØdxH – 112x75x26 mm (diámetro del caso exterior X diámetro de la superficie de contacto X altura del caso), peso – 1200 g.
Calificaciones del tiristor: T273-3200-2 (3200A 200V), T273-3200-3 (3200A 300V), T273-3200-4 (3200A 400V), T273-3200-5 (3200A 500V), T273-3200-6 (3200A 600V), T273-3200-7 (3200A 700V), T273-3200-8 (3200A 800V), T273-3200-9 (3200A 900V), T273-3200-10 (3200A 1000V), T273-3200-12 (3200A 1200V), T273-3200-14 (3200A 1400V), T273-3200-16 (3200A 1600V), T273-3200-18 (3200A 1800V).
El ánodo y el cátodo del tiristor (polaridad) se determinan por el símbolo en el caso. Los tiristores están en una carcasa de disco tipo press pack (cápsula, pastilla). Este tiristor SCR puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de tiristores de 2600A, 2700A, 2800A, 2900A, 3000A, 3200 amp en una carcasa de disco.
Para la refrigeración durante el funcionamiento de los tiristores de potencia, se montan con disipadores de calor. Dependiendo de la cantidad de calor generado y las condiciones de trabajo de los semiconductores, se puede utilizar refrigeración por flujo de aire natural o forzada.
Al ensamblar, se debe proporcionar la fuerza de sujeción Fm necesaria, específica para cada tipo de carcasa del tiristor (indicado en la tabla de parámetros).
Los tiristores SCR de tipo disco se utilizan en equipos de potencia: unidades de potencia y control, reguladores de potencia, convertidores (por ejemplo, hornos de fusión), controladores donde se necesita conmutación rápida y control de corrientes.
Las especificaciones y parámetros, hojas de datos en PDF, pasaporte técnico de muestra, dimensiones, dibujos de contorno, diagramas de la carcasa de los tiristores y los disipadores recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores SCR de potencia de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los tiristores de disco de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase T273-3200:
| Especificaciones del tiristor | T273-3200 | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IT(AV) (Tcase) | 3200 A (85°C) |
| Pico repetitivo de tensión fuera de estado; Pico repetitivo de tensión inversa | VDRM/VRRM | 200-1800 V |
| Corriente RMS en estado activado | ITRMS | 5024 A |
| Sobrecorriente de estado activado | ITSM | 57 kA |
| Factor de seguridad | I2t | 16245 kA2·s |
| Pico de tensión en estado encendido, máx. | VTM | 1.50 V |
| Corriente de pico en estado activado | ITM | 7850 A |
| Tensión umbral en estado activado, máx | VT(TO) | 0.81 V |
| Resistencia en pendiente, máx | rT | 0.084 mΩ |
| Tiempo de desconexión, máx | tq | 250 µs |
| Pico repetitivo en estado desactivado y pico repetitivo en corriente inversa, máx | IDRM/IRRM | 300 mA |
| Tasa crítica de aumento de la tensión de estado desactivado, min | (dVD/dt)cr | 500-1000 V/µs |
| Tensión directa de activación de puerta, máx | VGT | 3.0 V |
| Corriente continua de activación de puerta, máx | IGT | 300 mA |
| Velocidad crítica de aumento de la corriente de estado activado | (diT/dt)cr | 630 A/µs |
| Temperatura de la unión p-n, máx | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa, máx | Rth(j-c) | 0.008 ºC/W |
| Fuerza de sujeción | Fm ±10% | 50 kN |
| Peso, aprox. | W | 1200 g |
| Tipo de envase, Dimensiones | ØDxØdxH | PT73, 112x75x26 mm |
| Disipadores recomendados | Disipadores térmicos | O173,O273 |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores SCR T273-3200:
| T | 273 | – | 3200 | – | 18 | – | 4 | 2 |
| T | – | Tiristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 273 | – | Tipo tiristor (tipo disco). | ||||||||||||||||||||||||||||||||||||
| 3200 | – | Corriente media en estado abierto IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 18 | – | Clase de tensión VRRM / 100 (Tensión nominal - 1800 V). | ||||||||||||||||||||||||||||||||||||
| 4 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Parámetro del tiempo de desconexión tq:
|
Todos los números de pieza de T273-3200:
| Serie | ITAV, A | VRRM, V |
| T273-3200-2 | 3200A | 200V |
| T273-3200-4 | 3200A | 400V |
| T273-3200-6 | 3200A | 600V |
| T273-3200-8 | 3200A | 800V |
| T273-3200-10 | 3200A | 1000V |
| T273-3200-12 | 3200A | 1200V |
| T273-3200-14 | 3200A | 1400V |
| T273-3200-16 | 3200A | 1600V |
| T273-3200-18 | 3200A | 1800V |
Polaridad (ánodo, cátodo, puerta) y dimensiones del tiristor de disco T273-3200:
|
|
Pasaporte técnico para tiristores de control de fase (muestra):
Cuando suministramos tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
Semiconductores de Alta Potencia AS ENERGITM
Nuestra empresa se dedica a la fabricación y venta de una amplia gama de semiconductores de potencia (tiristores de potencia, módulos, diodos rectificadores, diodos de rotor y de soldadura, triacs, etc.) con corrientes de hasta 15000A y voltajes de hasta 9000V, además de disipadores de calor por aire y agua para ellos. Puede comprar semiconductores en cualquier volumen, y al realizar pedidos de grandes lotes, el precio será menor.
Hemos ganado la confianza de nuestros clientes y suministramos productos en todo el mundo.
Para preguntas sobre la adquisición de tiristores, diodos y módulos de potencia, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Galería de fotos
La galería de fotos muestra una variedad de dispositivos semiconductores, chips semiconductores y SCRs producidos por AS ENERGITM, así como ejemplos de informes de prueba.
Disipadores de calor para tiristores de disco de potencia:
Los disipadores de calor (radiadores) se utilizan para la refrigeración de una o dos caras de dispositivos semiconductores de potencia en diseño de disco.
Los disipadores de calor están hechos de perfiles de radiador de aluminio y no requieren recubrimiento protector adicional cuando se utilizan en diversas condiciones climáticas.
Consulte más información sobre los disipadores de calor: "Disipadores de calor por aire serie O para dispositivos de disco", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS".

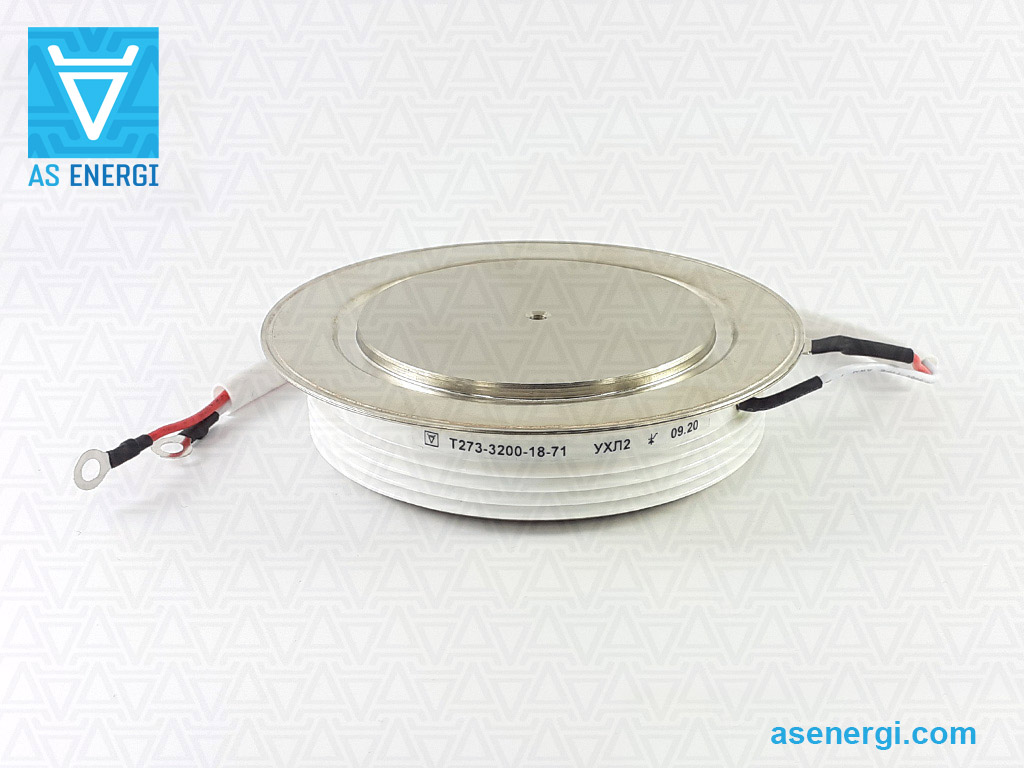

Foto del SCR tiristor de control de fase:
