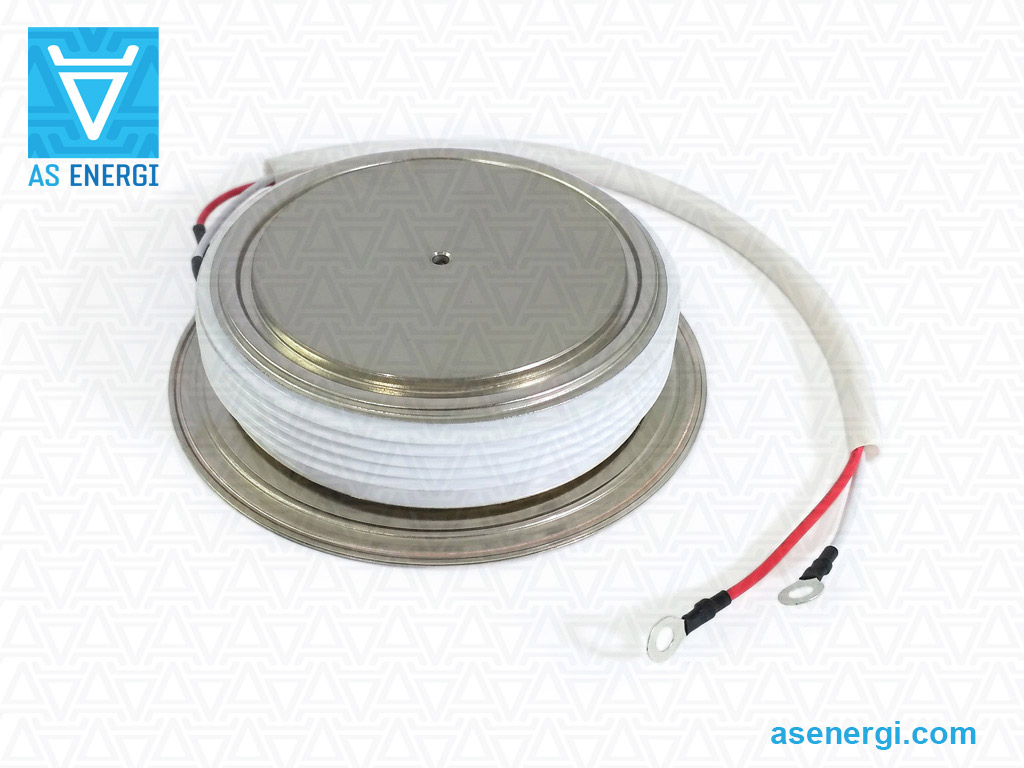

Pavlo GorkunTiristor de control de fase 1500A, 1600A, tipo T383-1600 (6800V - 7400V)
| Corriente de avance media, ITAV | 1600A |
| Tensión, VDRM/VRRM | 6800-7400V |
| Código de tensión, VRRM / 100 | 68 - 74 |
| T383-1600 | a petición
|
| Paquete Dimensiones ØD×Ød×H |
PT84 120x86x35 mm |
| Peso | 2000 g |
| Ficha de datos |  |
Tiristor de control de fase T383-1600 AS ENERGITM es un tiristor de disco de uso general, también conocido como Rectificador Controlado por Silicio (SCR). Este es un tiristor de potencia diseñado para convertir y controlar corrientes de CC y CA hasta 1600A con frecuencias de hasta 500Hz en circuitos con voltajes de hasta 6800V - 7400V (clase de voltaje de 6800 a 7400). Las dimensiones del tiristor ØDxØdxH – 120x86x35 mm (diámetro del caso exterior X diámetro de la superficie de contacto X altura del caso), peso – 2000 g.
Calificaciones del tiristor: T383-1600-68 (1600A 6800V), T383-1600-70 (1600A 7000V), T383-1600-72 (1600A 7200V), T383-1600-74 (1600A 7400V).
El ánodo y el cátodo del tiristor (polaridad) se determinan por el símbolo en el caso. Los tiristores están en una carcasa de disco tipo press pack (cápsula, pastilla). Este tiristor SCR puede ser un producto alternativo, reemplazo, análogo o equivalente para otros tipos de tiristores de 1450A, 1500A, 1600 amp en una carcasa de disco.
Para la refrigeración durante el funcionamiento de los tiristores de potencia, se montan con disipadores de calor. Dependiendo de la cantidad de calor generado y las condiciones de trabajo de los semiconductores, se puede utilizar refrigeración por flujo de aire natural o forzada.
Al ensamblar, se debe proporcionar la fuerza de sujeción Fm necesaria, específica para cada tipo de carcasa del tiristor (indicado en la tabla de parámetros).
Los tiristores SCR de tipo disco se utilizan en equipos de potencia: unidades de potencia y control, reguladores de potencia, convertidores (por ejemplo, hornos de fusión), controladores donde se necesita conmutación rápida y control de corrientes.
Las especificaciones y parámetros, hojas de datos en PDF, pasaporte técnico de muestra, dimensiones, dibujos de contorno, diagramas de la carcasa de los tiristores y los disipadores recomendados se enumeran a continuación.
Nuestra empresa ofrece una garantía de calidad para los tiristores SCR de potencia de 2 años desde la fecha de compra. Al suministrar tiristores, si es necesario, proporcionamos el pasaporte técnico y el certificado de conformidad.
El precio final de los tiristores de disco de control de fase depende de la clase de tensión, la cantidad, las condiciones de entrega, el fabricante, el país de origen y la forma de pago.
Especificaciones generales de los tiristores de control de fase T383-1600:
| Especificaciones del tiristor | T383-1600 | |
| Corriente de avance media máxima admisible (temperatura de la carcasa) | IT(AV) (Tcase) | 1740 A (85°C) 2120 A (70°C) |
| Pico repetitivo de tensión fuera de estado; Pico repetitivo de tensión inversa | VDRM/VRRM | 6800-7400 V |
| Corriente RMS en estado activado | ITRMS | 3300 A |
| Sobrecorriente de estado activado | ITSM | 35 kA |
| Factor de seguridad | I2t | 6200 kA2·s |
| Pico de tensión en estado encendido, máx. | VTM | 3.00 V |
| Corriente de pico en estado activado | ITM | 5030 A |
| Tensión umbral en estado activado, máx | VT(TO) | 1.20 V |
| Resistencia en pendiente, máx | rT | 0.39 mΩ |
| Tiempo de desconexión, máx | tq | 1000 µs |
| Pico repetitivo en estado desactivado y pico repetitivo en corriente inversa, máx | IDRM/IRRM | 250 mA |
| Tasa crítica de aumento de la tensión de estado desactivado, min | (dVD/dt)cr | 1600-2000 V/µs |
| Tensión directa de activación de puerta, máx | VGT | 2.5 V |
| Corriente continua de activación de puerta, máx | IGT | 250 mA |
| Velocidad crítica de aumento de la corriente de estado activado | (diT/dt)cr | 200 A/µs |
| Temperatura de la unión p-n, máx | Tvj max | 125 ºC |
| Resistencia térmica, unión a la carcasa, máx | Rth(j-c) | 0.008 ºC/W |
| Fuerza de sujeción | Fm ±10% | 70 kN |
| Peso, aprox. | W | 2000 g |
| Tipo de envase, Dimensiones | ØDxØdxH | PT84, 120x86x35 mm |
| Disipadores recomendados | Disipadores térmicos | O193,OM109,OM209 |
| Ficha de datos | |
|
Guía de numeración de piezas para tiristores SCR T383-1600:
| T | 383 | – | 1600 | – | 74 | – | 4 | 2 |
| T | – | Tiristor,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||
| 383 | – | Tipo tiristor (tipo disco). | ||||||||||||||||||||||||||||||||||||
| 1600 | – | Corriente media en estado abierto IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||
| 74 | – | Clase de tensión VRRM / 100 (Tensión nominal - 7400 V). | ||||||||||||||||||||||||||||||||||||
| 4 | – | Parámetro de la velocidad crítica de aumento de la tensión fuera de estado (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||
| 2 | – | Parámetro del tiempo de desconexión tq:
|
Todos los números de pieza de T383-1600:
| Serie | ITAV, A | VRRM, V |
| T383-1600-68 | 1600A | 6800V |
| T383-1600-70 | 1600A | 7000V |
| T383-1600-72 | 1600A | 7200V |
| T383-1600-74 | 1600A | 7400V |
Polaridad (ánodo, cátodo, puerta) y dimensiones del tiristor de disco T383-1600:
|
|
Pasaporte técnico para tiristores de control de fase (muestra):
Cuando suministramos tiristores, si es necesario, proporcionamos pasaporte técnico y certificado de conformidad.
