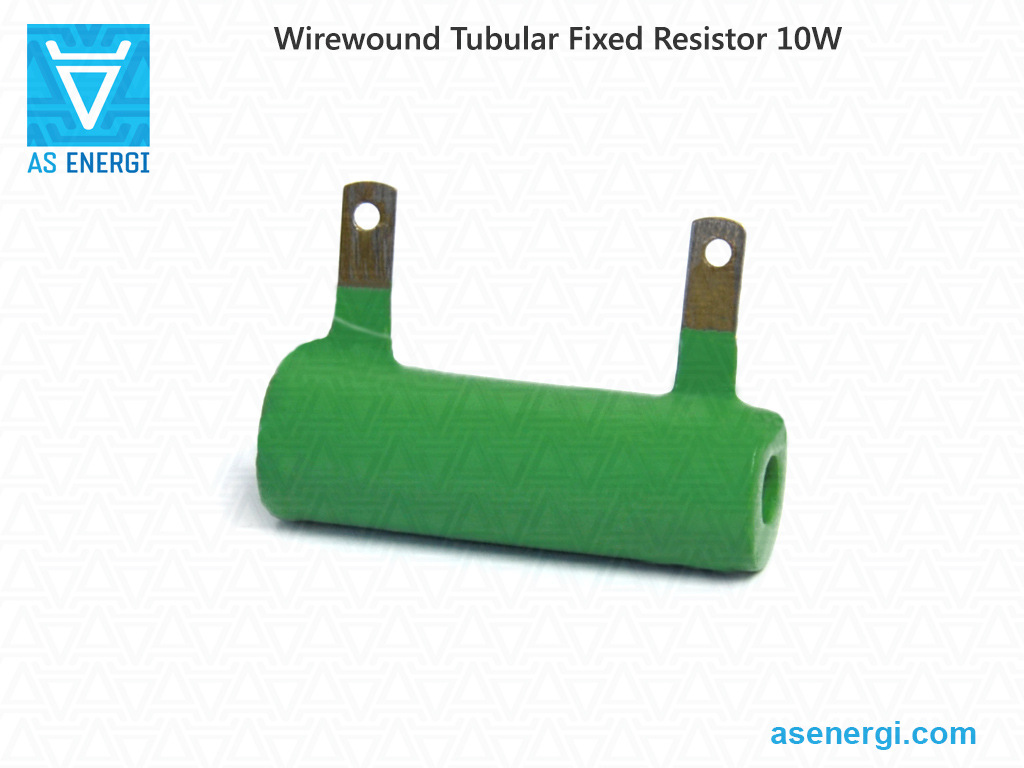

Pavlo GorkunResistencias 10W Wirewound Tubular Fijo y Hardware de Montaje
| Potencia nominal | 10W | |
| Rango de resistencia | 1.8 Ohm – 15 kOhm | |
| Tolerancia a la resistencia | ±5%, ±10% | |
| Precio | Resistencia FPT 10W 1R - 100R | $3.00 |
| Resistencia FPT 10W 110R - 910R | $3.00 | |
| Resistencia FPT 10W 1K - 15K | $3.00 | |
| Dimensiones D×L×H×d | 14×40×28×6 mm | |
| Peso | 15 g | |
Resistores no regulados de hilo enrollado tipo FPT (Resistores tubulares pintados fijos) serie, potencia de disipación 10W, resistencia nominal desde 1.8 Ohm hasta 15 kOhm. Series similares de resistores son RX20, RXG, RXHG. Los resistores están diseñados para su uso en circuitos de CA y CC, proporcionando limitación de corriente y distribución de voltaje. También se pueden fabricar resistores con una potencia nominal específica bajo pedido.
Hoja de datos en PDF para resistores tubulares fijos de hilo enrollado.
Los valores de resistencia de los resistores siguen la serie E24.
La estructura del resistor consiste en un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistor de baja resistencia) o nichromo (resistor de alta resistencia). Los resistores están recubiertos con pintura aislante resistente al calor y la humedad.
Los contactos y los terminales del resistor son rígidos, tipo cinta con orificios para tornillos o para soldar conductores. El tipo de montaje es suspendido. El montaje de los resistores en el panel se realiza mediante un juego de fijaciones. La tolerancia de resistencia es ±5%, ±10%.
El voltaje máximo de operación en CA es 1000V, en CC – 1400V. La temperatura ambiente elevada no debe superar los +155°C (mientras que la potencia se reduce al 60% de la potencia nominal), la temperatura límite es hasta +250°C. La resistencia de aislamiento de los resistores de hilo es al menos 1000 MOhm. Tiempo de trabajo – al menos 15000 horas.
Usando la calculadora, es conveniente calcular la resistencia total cuando los resistores están conectados en paralelo o en serie, y la resistencia del resistor en el circuito.
Las características comparativas de los resistores de tubo de hilo, los resistores de cemento y los resistores en carcasa de aluminio se presentan en la tabla comparativa.
Las especificaciones detalladas de los resistores, dimensiones generales y de montaje, kit de montaje, recomendaciones de instalación y operación se encuentran en la página a continuación.
Nuestra empresa se dedica a la producción y venta de resistores tubulares de hilo enrollado. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Dado que somos el fabricante, y en el precio del producto final no se incluyen márgenes de distribuidor, tenemos precios bajos con empaques de silla.
El período de garantía de los resistores de 10W suministrados por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.
El precio final de Resistencias tubulares fijas 10W Wirewound depende de la cantidad, las condiciones de entrega y la forma de pago.
Para preguntas relacionadas con la adquisición de Resistencias tubulares WireWound 10W, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Gama de nominales de Resistencias Cerámicas Bobinadas Tubulares Fijas 10 Vatios:
| 1.8 – 36 Ohm | 39 – 750 Ohm | 820 Ohm – 15 kOhm | |||
| Nominal | Precio | Nominal | Precio | Nominal | Precio |
| FPT 10W 1.8 Ohm | $3.00
+
–
|
FPT 10W 39 Ohm | $3.00
+
–
|
FPT 10W 820 Ohm | $3.00
+
–
|
| FPT 10W 2 Ohm | $3.00
+
–
|
FPT 10W 43 Ohm | $3.00
+
–
|
FPT 10W 910 Ohm | $3.00
+
–
|
| FPT 10W 2.2 Ohm | $3.00
+
–
|
FPT 10W 47 Ohm | $3.00
+
–
|
FPT 10W 1 kOhm | $3.00
+
–
|
| FPT 10W 2.4 Ohm | $3.00
+
–
|
FPT 10W 51 Ohm | $3.00
+
–
|
FPT 10W 1.1 kOhm | $3.00
+
–
|
| FPT 10W 2.7 Ohm | $3.00
+
–
|
FPT 10W 56 Ohm | $3.00
+
–
|
FPT 10W 1.2 kOhm | $3.00
+
–
|
| FPT 10W 3 Ohm | $3.00
+
–
|
FPT 10W 62 Ohm | $3.00
+
–
|
FPT 10W 1.3 kOhm | $3.00
+
–
|
| FPT 10W 3.3 Ohm | $3.00
+
–
|
FPT 10W 68 Ohm | $3.00
+
–
|
FPT 10W 1.5 kOhm | $3.00
+
–
|
| FPT 10W 3.6 Ohm | $3.00
+
–
|
FPT 10W 75 Ohm | $3.00
+
–
|
FPT 10W 1.6 kOhm | $3.00
+
–
|
| FPT 10W 3.9 Ohm | $3.00
+
–
|
FPT 10W 82 Ohm | $3.00
+
–
|
FPT 10W 1.8 kOhm | $3.00
+
–
|
| FPT 10W 4.3 Ohm | $3.00
+
–
|
FPT 10W 91 Ohm | $3.00
+
–
|
FPT 10W 2 kOhm | $3.00
+
–
|
| FPT 10W 4.7 Ohm | $3.00
+
–
|
FPT 10W 100 Ohm | $3.00
+
–
|
FPT 10W 2.2 kOhm | $3.00
+
–
|
| FPT 10W 5.1 Ohm | $3.00
+
–
|
FPT 10W 110 Ohm | $3.00
+
–
|
FPT 10W 2.4 kOhm | $3.00
+
–
|
| FPT 10W 5.6 Ohm | $3.00
+
–
|
FPT 10W 120 Ohm | $3.00
+
–
|
FPT 10W 2.7 kOhm | $3.00
+
–
|
| FPT 10W 6.2 Ohm | $3.00
+
–
|
FPT 10W 130 Ohm | $3.00
+
–
|
FPT 10W 3 kOhm | $3.00
+
–
|
| FPT 10W 6.8 Ohm | $3.00
+
–
|
FPT 10W 150 Ohm | $3.00
+
–
|
FPT 10W 3.3 kOhm | $3.00
+
–
|
| FPT 10W 7.5 Ohm | $3.00
+
–
|
FPT 10W 160 Ohm | $3.00
+
–
|
FPT 10W 3.6 kOhm | $3.00
+
–
|
| FPT 10W 8.2 Ohm | $3.00
+
–
|
FPT 10W 180 Ohm | $3.00
+
–
|
FPT 10W 3.9 kOhm | $3.00
+
–
|
| FPT 10W 9.1 Ohm | $3.00
+
–
|
FPT 10W 200 Ohm | $3.00
+
–
|
FPT 10W 4.3 kOhm | $3.00
+
–
|
| FPT 10W 10 Ohm | $3.00
+
–
|
FPT 10W 220 Ohm | $3.00
+
–
|
FPT 10W 4.7 kOhm | $3.00
+
–
|
| FPT 10W 11 Ohm | $3.00
+
–
|
FPT 10W 240 Ohm | $3.00
+
–
|
FPT 10W 5.1 kOhm | $3.00
+
–
|
| FPT 10W 12 Ohm | $3.00
+
–
|
FPT 10W 270 Ohm | $3.00
+
–
|
FPT 10W 5.6 kOhm | $3.00
+
–
|
| FPT 10W 13 Ohm | $3.00
+
–
|
FPT 10W 300 Ohm | $3.00
+
–
|
FPT 10W 6.2 kOhm | $3.00
+
–
|
| FPT 10W 15 Ohm | $3.00
+
–
|
FPT 10W 330 Ohm | $3.00
+
–
|
FPT 10W 6.8 kOhm | $3.00
+
–
|
| FPT 10W 16 Ohm | $3.00
+
–
|
FPT 10W 360 Ohm | $3.00
+
–
|
FPT 10W 7.5 kOhm | $3.00
+
–
|
| FPT 10W 18 Ohm | $3.00
+
–
|
FPT 10W 390 Ohm | $3.00
+
–
|
FPT 10W 8.2 kOhm | $3.00
+
–
|
| FPT 10W 20 Ohm | $3.00
+
–
|
FPT 10W 430 Ohm | $3.00
+
–
|
FPT 10W 9.1 kOhm | $3.00
+
–
|
| FPT 10W 22 Ohm | $3.00
+
–
|
FPT 10W 470 Ohm | $3.00
+
–
|
FPT 10W 10 kOhm | $3.00
+
–
|
| FPT 10W 24 Ohm | $3.00
+
–
|
FPT 10W 510 Ohm | $3.00
+
–
|
FPT 10W 11 kOhm | $3.00
+
–
|
| FPT 10W 27 Ohm | $3.00
+
–
|
FPT 10W 560 Ohm | $3.00
+
–
|
FPT 10W 12 kOhm | $3.00
+
–
|
| FPT 10W 30 Ohm | $3.00
+
–
|
FPT 10W 620 Ohm | $3.00
+
–
|
FPT 10W 13 kOhm | $3.00
+
–
|
| FPT 10W 33 Ohm | $3.00
+
–
|
FPT 10W 680 Ohm | $3.00
+
–
|
FPT 10W 15 kOhm | $3.00
+
–
|
| FPT 10W 36 Ohm | $3.00
+
–
|
FPT 10W 750 Ohm | $3.00
+
–
|
||
Guía de numeración de piezas para resistencias 10W:
| Resistencia | FPT | 10W | 51 Ohm | ±10% |
| Resistencia | – | Nombre del producto. |
| FPT | – | Serie de resistencias tubulares pintadas fijas. |
| 10W | – | Potencia nominal, vatios. |
| 51 Ohm | – | Resistencia nominal. |
| ±10% | – | Tolerancia. |
Características eléctricas y técnicas de las resistencias tubulares bobinadas de 10 W:
| Potencia nominal | 10W |
| Rango de resistencia | 1.8 Ohm – 15 kOhm |
| Serie de valores nominales de resistencia |
E24, Ficha de valores de resistencia
|
| Tolerancia a la resistencia | ± 5%, ± 10% |
| Tensión nominal | Vmax = (Pnom × Rnom)0.5 |
| Tensión máxima de trabajo | 1400V |
| Temperatura de funcionamiento | -60°C ... +155°C |
| Temperatura ambiente de funcionamiento elevada | 70ºC |
| Humedad relativa a 35°C sin condensación | <98% |
| Coeficiente de temperatura de la resistencia | ±500 ppm/°C |
| Resistencia a la insultación | 1000 MOhm |
| De por vida | 15000 horas |
Material de montaje para resistencias tubulares bobinadas
Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.
 |
||||||||||
| Foto | Serie de herrajes y soportes de montaje | Precio | Dimensiones, mm | Peso | ||||||
| Varilla roscada | Casquillo cerámico | Soportes de montaje | Tamaño entre el eje del resistor y el panel | Tamaño entre el resistor y el panel | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 10W | $0.57
+
–
|
60 | М5 | - | - | - | - | - | 10 g |
Completitud de la tornillería de montaje para resistencias tubulares bobinadas
 |
||
| Artículo | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Varilla roscada M5 | 1 uds. | 1 uds. |
| Casquillo cerámico | - | 2 uds. |
| Tuerca M5 | 2 uds. | 2 uds. |
| Arandela plana | 2 uds. | 2 uds. |
| Arandela elástica | 2 uds. | 2 uds. |
| Lavadora de amianto | 2 uds. | 2 uds. |
| Arandela Textolite | 2 uds. | - |
| Escuadras | - | 2 uds. |
Métodos de instalación de resistencias tubulares
Debido a la influencia de factores mecánicos en las resistencias, se aplica el método de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:
- Potencia del resistor de 3 a 25 vatios – montado en voladizo o en dos soportes en los extremos de los pernos de montaje
- Potencia del resistor de 50 a 160 vatios – solo en dos soportes en los extremos de los pernos de montaje
Dimensiones generales y de montaje de las resistencias fijas tubulares bobinadas 10W:
 |
||||||
| L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm |
| 40 | 14 | 28 | 6 | 2 | 4.5 | 3.5 |
Resistencias de potencia cerámicas tubulares Cableado de AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares alámbricas de tipo fijo y ajustable.
Puede comprarnos resistencias en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para comprar resistencias tubulares Cableado, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Ficha de datos (especificación en pdf) de Resistencias fijas tubulares bobinadas:
Ficha de datos en PDF de Resistencias fijas tubulares Cableado
Guía de uso y funcionamiento de las resistencias:
- Soldar los cables a las terminales del resistor en los agujeros especialmente diseñados.
- Cuando se instalen resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador es de 300°C. La potencia del soldador es de 65W. El fundente debe consistir en un 25% en peso de resina y un 75% en peso de alcohol isopropílico o etílico. El tiempo de soldadura es de 5 s.
- El voltaje que se puede suministrar al resistor no debe exceder el valor calculado en función de la potencia nominal (o permitida) Pnom y la resistencia nominal Rnom según la fórmula:
Vmax = (Pnom × Rnom)0.5 - Valor de frecuencia resonante - 1500 Hz.
- Recurso de trabajo al 95% - 30 000 horas.
- Se permite operar los resistores bajo la influencia de medios gaseosos con esta composición (sin formación de mezcla explosiva):
- nitrógeno – hasta un 96%;
- oxígeno – hasta un 50%;
- dióxido de carbono – hasta un 3%;
- hidrógeno – hasta un 20%;
- helio – hasta un 1%;
- argón – hasta un 1,5%.
- Se permite la operación de resistores durante y después de la exposición a una presión atmosférica reducida a 10~5 mm Hg.
- En circuitos eléctricos con voltajes superiores a 500V, los resistores deben usarse con aislamiento adicional en los puntos de montaje.
- Cuando se usen resistores en equipos con cargas vibratorias de 1 a 2500 Hz con una aceleración de 176.6 m/s2 (18g), los cables del resistor deben soldarse con un cable de sección transversal de 0.5 mm2 con aislamiento por un tubo de policloro-vinilo Ø4 mm y longitud de 15-20 mm – para resistores de 5-25 W, y Ø5 mm y longitud de 15-20 mm – para resistores de 50-100 W.
- El valor de la fuerza de tracción debe ser de 20N (2 kgf).
- La frecuencia superior del rango en la que no deben haber frecuencias resonantes – 1000 Hz.
- La temperatura máxima de la superficie del resistor no debe ser superior a 250°C.
Gráfico de la reducción de potencia de la resistencia:
La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.
Rendimiento comparativo de las resistencias de alta potencia:
| Serie de resistores | Tipo | Estructura | Potencia, W | Rango de resistencia, Ohm | Voltaje máximo, V | Tolerancia de resistencia | |
 |
FPT, RX20 | Fijo | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ajustable, regulable | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Fijo | Alambre Cemento Cerámico | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Fijo | Cerámica de alambre, carcasa de aluminio con radiador | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
