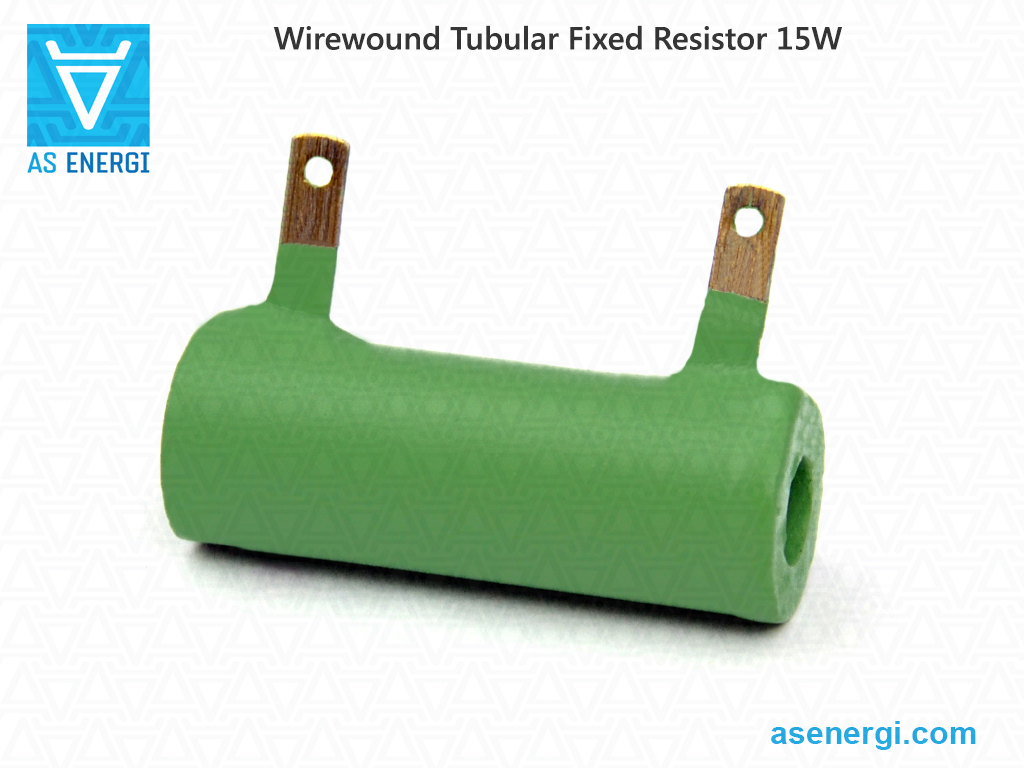

Pavlo GorkunResistencias 15W Wirewound Tubular Fijo y Hardware de Montaje
| Potencia nominal | 15W | |
| Rango de resistencia | 1.8 Ohm – 15 kOhm | |
| Tolerancia a la resistencia | ±5%, ±10% | |
| Precio | Resistencia FPT 15W 1.8R - 100R | $3.00 |
| Resistencia FPT 15W 110R - 910R | $3.00 | |
| Resistencia FPT 15W 1K - 15K | $3.00 | |
| Dimensiones D×L×H×d | 17×45×31×8 mm | |
| Peso | 22 g | |
Resistores no regulados de alambre enrollado del tipo FPT (Resistores tubulares pintados fijos) serie, potencia de disipación 15W, resistencia nominal de 1.8 Ohm a 15 kOhm. Series similares de resistores son RX20, RXG, RXHG. Los resistores están diseñados para su uso en circuitos de corriente alterna y continua, proporcionando limitación de corriente y distribución de voltaje. Resistores con una potencia nominal específica también se pueden fabricar por encargo individual.
Hoja de datos en PDF para resistores tubulares fijos de alambre enrollado.
Los valores de resistencia de los resistores siguen la serie E24.
La estructura del resistor consiste en un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistor de baja resistencia) o de nicromo (resistor de alta resistencia). Los resistores están recubiertos con pintura aislante resistente al calor y a la humedad.
Los contactos y las patas del resistor son rígidos, tipo cinta con orificios para tornillos o para soldar conductores. El tipo de montaje es suspendido. El montaje de los resistores en el panel se proporciona mediante un conjunto de sujetadores. La tolerancia de resistencia es ±5%, ±10%.
El voltaje máximo de operación en corriente alterna es 1000V, en corriente continua – 1400V. La temperatura ambiente elevada no debe exceder los +155°C (mientras que la potencia se reduce al 60% de la potencia nominal), la temperatura límite es hasta +250°C. La resistencia de aislamiento de los resistores de alambre es al menos 1000 MOhm. El tiempo de trabajo es al menos 15000 horas.
Usando el calculador, es conveniente calcular la resistencia total cuando los resistores están conectados en paralelo o en serie, y la resistencia del resistor en el circuito.
Las características comparativas de los resistores de tubo de alambre, los resistores de cemento y los resistores en carcasa de aluminio se presentan en la tabla comparativa.
Las especificaciones detalladas del resistor, las dimensiones generales y de montaje, el kit de montaje, las recomendaciones de instalación y operación se dan en la página siguiente.
Nuestra empresa se dedica a la producción y venta de resistores tubulares de alambre enrollado. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Dado que somos el fabricante, y el precio del producto final no incluye márgenes de distribuidor, tenemos un embalaje de bajo precio.
El período de garantía de los resistores de 15W suministrados por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.
El precio final de Resistencias fijas tubulares bobinadas de 15 W depende de la cantidad, las condiciones de entrega y la forma de pago.
Para preguntas sobre la adquisición de Resistencias tubulares WireWound 15W, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Gama de nominales de Resistencias Fijas Tubulares Cerámicas Wirewound 15 Vatios:
| 1.8 – 36 Ohm | 39 – 750 Ohm | 820 Ohm – 15 kOhm | |||
| Nominal | Precio | Nominal | Precio | Nominal | Precio |
| FPT 15W 1.8 Ohm | $3.00
+
–
|
FPT 15W 39 Ohm | $3.00
+
–
|
FPT 15W 820 Ohm | $3.00
+
–
|
| FPT 15W 2 Ohm | $3.00
+
–
|
FPT 15W 43 Ohm | $3.00
+
–
|
FPT 15W 910 Ohm | $3.00
+
–
|
| FPT 15W 2.2 Ohm | $3.00
+
–
|
FPT 15W 47 Ohm | $3.00
+
–
|
FPT 15W 1 kOhm | $3.00
+
–
|
| FPT 15W 2.4 Ohm | $3.00
+
–
|
FPT 15W 51 Ohm | $3.00
+
–
|
FPT 15W 1.1 kOhm | $3.00
+
–
|
| FPT 15W 2.7 Ohm | $3.00
+
–
|
FPT 15W 56 Ohm | $3.00
+
–
|
FPT 15W 1.2 kOhm | $3.00
+
–
|
| FPT 15W 3 Ohm | $3.00
+
–
|
FPT 15W 62 Ohm | $3.00
+
–
|
FPT 15W 1.3 kOhm | $3.00
+
–
|
| FPT 15W 3.3 Ohm | $3.00
+
–
|
FPT 15W 68 Ohm | $3.00
+
–
|
FPT 15W 1.5 kOhm | $3.00
+
–
|
| FPT 15W 3.6 Ohm | $3.00
+
–
|
FPT 15W 75 Ohm | $3.00
+
–
|
FPT 15W 1.6 kOhm | $3.00
+
–
|
| FPT 15W 3.9 Ohm | $3.00
+
–
|
FPT 15W 82 Ohm | $3.00
+
–
|
FPT 15W 1.8 kOhm | $3.00
+
–
|
| FPT 15W 4.3 Ohm | $3.00
+
–
|
FPT 15W 91 Ohm | $3.00
+
–
|
FPT 15W 2 kOhm | $3.00
+
–
|
| FPT 15W 4.7 Ohm | $3.00
+
–
|
FPT 15W 100 Ohm | $3.00
+
–
|
FPT 15W 2.2 kOhm | $3.00
+
–
|
| FPT 15W 5.1 Ohm | $3.00
+
–
|
FPT 15W 110 Ohm | $3.00
+
–
|
FPT 15W 2.4 kOhm | $3.00
+
–
|
| FPT 15W 5.6 Ohm | $3.00
+
–
|
FPT 15W 120 Ohm | $3.00
+
–
|
FPT 15W 2.7 kOhm | $3.00
+
–
|
| FPT 15W 6.2 Ohm | $3.00
+
–
|
FPT 15W 130 Ohm | $3.00
+
–
|
FPT 15W 3 kOhm | $3.00
+
–
|
| FPT 15W 6.8 Ohm | $3.00
+
–
|
FPT 15W 150 Ohm | $3.00
+
–
|
FPT 15W 3.3 kOhm | $3.00
+
–
|
| FPT 15W 7.5 Ohm | $3.00
+
–
|
FPT 15W 160 Ohm | $3.00
+
–
|
FPT 15W 3.6 kOhm | $3.00
+
–
|
| FPT 15W 8.2 Ohm | $3.00
+
–
|
FPT 15W 180 Ohm | $3.00
+
–
|
FPT 15W 3.9 kOhm | $3.00
+
–
|
| FPT 15W 9.1 Ohm | $3.00
+
–
|
FPT 15W 200 Ohm | $3.00
+
–
|
FPT 15W 4.3 kOhm | $3.00
+
–
|
| FPT 15W 10 Ohm | $3.00
+
–
|
FPT 15W 220 Ohm | $3.00
+
–
|
FPT 15W 4.7 kOhm | $3.00
+
–
|
| FPT 15W 11 Ohm | $3.00
+
–
|
FPT 15W 240 Ohm | $3.00
+
–
|
FPT 15W 5.1 kOhm | $3.00
+
–
|
| FPT 15W 12 Ohm | $3.00
+
–
|
FPT 15W 270 Ohm | $3.00
+
–
|
FPT 15W 5.6 kOhm | $3.00
+
–
|
| FPT 15W 13 Ohm | $3.00
+
–
|
FPT 15W 300 Ohm | $3.00
+
–
|
FPT 15W 6.2 kOhm | $3.00
+
–
|
| FPT 15W 15 Ohm | $3.00
+
–
|
FPT 15W 330 Ohm | $3.00
+
–
|
FPT 15W 6.8 kOhm | $3.00
+
–
|
| FPT 15W 16 Ohm | $3.00
+
–
|
FPT 15W 360 Ohm | $3.00
+
–
|
FPT 15W 7.5 kOhm | $3.00
+
–
|
| FPT 15W 18 Ohm | $3.00
+
–
|
FPT 15W 390 Ohm | $3.00
+
–
|
FPT 15W 8.2 kOhm | $3.00
+
–
|
| FPT 15W 20 Ohm | $3.00
+
–
|
FPT 15W 430 Ohm | $3.00
+
–
|
FPT 15W 9.1 kOhm | $3.00
+
–
|
| FPT 15W 22 Ohm | $3.00
+
–
|
FPT 15W 470 Ohm | $3.00
+
–
|
FPT 15W 10 kOhm | $3.00
+
–
|
| FPT 15W 24 Ohm | $3.00
+
–
|
FPT 15W 510 Ohm | $3.00
+
–
|
FPT 15W 11 kOhm | $3.00
+
–
|
| FPT 15W 27 Ohm | $3.00
+
–
|
FPT 15W 560 Ohm | $3.00
+
–
|
FPT 15W 12 kOhm | $3.00
+
–
|
| FPT 15W 30 Ohm | $3.00
+
–
|
FPT 15W 620 Ohm | $3.00
+
–
|
FPT 15W 13 kOhm | $3.00
+
–
|
| FPT 15W 33 Ohm | $3.00
+
–
|
FPT 15W 680 Ohm | $3.00
+
–
|
FPT 15W 15 kOhm | $3.00
+
–
|
| FPT 15W 36 Ohm | $3.00
+
–
|
FPT 15W 750 Ohm | $3.00
+
–
|
||
Guía de numeración de piezas para resistencias 15W:
| Resistencia | FPT | 15W | 100 Ohm | ±10% |
| Resistencia | – | Nombre del producto. |
| FPT | – | Serie de resistencias tubulares pintadas fijas. |
| 15W | – | Potencia nominal, vatios. |
| 100 Ohm | – | Resistencia nominal. |
| ±10% | – | Tolerancia. |
Características eléctricas y técnicas de las resistencias tubulares bobinadas 15 W:
| Potencia nominal | 15W |
| Rango de resistencia | 1.8 Ohm – 15 kOhm |
| Serie de valores nominales de resistencia |
E24, Ficha de valores de resistencia
|
| Tolerancia a la resistencia | ± 5%, ± 10% |
| Tensión nominal | Vmax = (Pnom × Rnom)0.5 |
| Tensión máxima de trabajo | 1400V |
| Temperatura de funcionamiento | -60°C ... +155°C |
| Temperatura ambiente de funcionamiento elevada | 70ºC |
| Humedad relativa a 35°C sin condensación | <98% |
| Coeficiente de temperatura de la resistencia | ±500 ppm/°C |
| Resistencia a la insultación | 1000 MOhm |
| De por vida | 15000 horas |
Material de montaje para resistencias tubulares bobinadas
Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.
 |
||||||||||
| Foto | Serie de herrajes y soportes de montaje | Precio | Dimensiones, mm | Peso | ||||||
| Varilla roscada | Casquillo cerámico | Soportes de montaje | Tamaño entre el eje del resistor y el panel | Tamaño entre el resistor y el panel | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 15W | $0.57
+
–
|
80 | М5 | - | - | - | - | - | 13 g |
Completitud de la tornillería de montaje para resistencias tubulares bobinadas
 |
||
| Artículo | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Varilla roscada M5 | 1 uds. | 1 uds. |
| Casquillo cerámico | - | 2 uds. |
| Tuerca M5 | 2 uds. | 2 uds. |
| Arandela plana | 2 uds. | 2 uds. |
| Arandela elástica | 2 uds. | 2 uds. |
| Lavadora de amianto | 2 uds. | 2 uds. |
| Lavadora Textolite | 2 uds. | - |
| Escuadras | - | 2 uds. |
Métodos de instalación de resistencias tubulares
Debido a la influencia de factores mecánicos en las resistencias, se aplica el método de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:
- potencia del resistor de 3 a 25 Watt – en voladizo o en dos soportes en los extremos de los pernos de montaje
- potencia del resistor de 50 a 160 Watt – solo en dos soportes en los extremos de los pernos de montaje
Dimensiones generales y de montaje de las resistencias fijas tubulares bobinadas 15W:
 |
||||||
| L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm |
| 45 | 17 | 31 | 8 | 2 | 4.5 | 3.5 |
Resistencias de potencia cerámicas tubulares WireWound de AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares alámbricas de tipo fijo y ajustable.
Puede comprarnos resistencias en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para comprar resistencias tubulares WireWound, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Ficha de datos (especificación en pdf) de Wire Wound Tubular Fixed Resistors:
Ficha de datos en PDF de Resistencias fijas tubulares Cableado
Guía de uso y funcionamiento de las resistencias:
- Soldar los cables a los terminales del resistor en los agujeros especialmente diseñados.
- Al instalar los resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador es de 300°C. La potencia del soldador es de 65W. El flujo debe consistir en un 25% en peso de colofonia y un 75% en peso de alcohol isopropílico o etílico. El tiempo de soldadura es de 5 segundos.
- El voltaje que se puede suministrar al resistor no debe exceder el valor calculado sobre la base de la potencia nominal (o permitida) Pnom y la resistencia nominal Rnom según la fórmula:
Vmax = (Pnom × Rnom)0.5 - Valor de la frecuencia resonante - 1500 Hz.
- Recurso de trabajo al 95% - 30 000 horas.
- Se permite operar los resistores bajo la influencia de medios gaseosos con esta composición (sin la formación de una mezcla explosiva):
- nitrógeno – hasta 96%;
- oxígeno – hasta 50%;
- dióxido de carbono – hasta 3%;
- hidrógeno – hasta 20%;
- helio – hasta 1%;
- argón – hasta 1,5%.
- Se permite la operación de resistores durante y después de la exposición a una presión atmosférica reducida a 10~5 mm Hg.
- En circuitos eléctricos con voltajes superiores a 500V, los resistores deben usarse con aislamiento adicional en los puntos de montaje.
- Cuando se usan resistores en equipos con cargas vibratorias de 1 a 2500 Hz con una aceleración de 176.6 m/s2 (18g), los terminales del resistor deben soldarse con un cable de sección transversal de 0.5 mm2 con aislamiento de un tubo de polivinilcloruro Ø4 mm y longitud de 15-20 mm – para resistores de 5-25 W, y Ø5 mm y longitud de 15-20 mm – para resistores de 50-100 W.
- El valor de la fuerza de tracción debe ser 20N (2 kgf).
- La frecuencia superior del rango en la que no deben existir frecuencias resonantes – 1000 Hz.
- La temperatura máxima de la superficie del resistor no debe ser superior a 250°C.
Gráfico de la reducción de potencia de la resistencia:
La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.
Rendimiento comparativo de las resistencias de alta potencia:
| Serie de resistores | Tipo | Estructura | Potencia, W | Rango de resistencia, Ohm | Voltaje máximo, V | Tolerancia de resistencia | |
 |
FPT, RX20 | Fijo | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ajustable, regulable | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Fijo | Alambre Cemento Cerámico | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Fijo | Cerámica de alambre, carcasa de aluminio con radiador | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
