Pavlo GorkunResistencias 75W Wirewound Tubular Fijo y Hardware de Montaje
| Potencia nominal | 75W | |
| Rango de resistencia | 1.8 Ohm – 100 kOhm | |
| Tolerancia a la resistencia | ±5%, ±10% | |
| Precio | Resistencia FPT 75W 1.8R - 43R | $4.93 |
| Resistencia FPT 75W 47R - 220R | $4.79 | |
| Resistencia FPT 75W 230R - 10K | $4.50 | |
| Resistencia FPT 75W 11K - 100K | $5.00 | |
| Dimensiones D×L×H×d | 30×140×43×20 mm | |
| Peso | 130 g | |
Resistencias bobinadas no reguladas tipo FPT (Resistencias Tubulares Pintadas Fijas) serie, potencia de disipación 75W, resistencia nominal de 1.8 Ohm a 100 kOhm. Series similares de resistencias son RX20, RXG, RXHG. Las resistencias están diseñadas para su uso en circuitos de CA y CC, proporcionando limitación de corriente y distribución de voltaje. Las resistencias con una potencia nominal específica también pueden fabricarse por pedido individual.
Hoja de datos PDF de Resistencias Tubulares Fijas Bobinadas.
Los valores de resistencia siguen la serie E24.
Estructuralmente, la resistencia consta de un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistencia de baja resistencia) o nicromo (resistencia de alta resistencia). Las resistencias están recubiertas con pintura aislante resistente al calor y a la humedad.
Los contactos y terminales de las resistencias son rígidos, tipo cinta con orificios para tornillos o para soldar conductores. El tipo de montaje es suspendido. El montaje de las resistencias en el panel se proporciona con un juego de fijaciones. La tolerancia de resistencia es de ±5%, ±10%.
El voltaje máximo de funcionamiento en CA es de 1000V, en CC – 1400V. La temperatura ambiente elevada de operación no excede los +155°C (al mismo tiempo, la potencia se reduce al 60% de la potencia nominal), con una temperatura límite de hasta +250°C. La resistencia de aislamiento de las resistencias bobinadas es de al menos 1000 MOhm. Tiempo de trabajo – al menos 15000 horas.

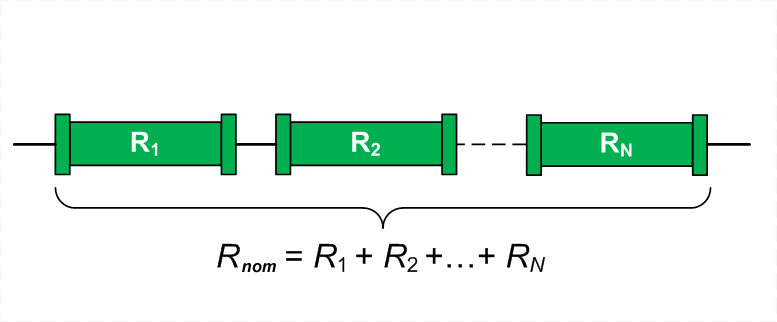

Usando el calculador, es conveniente calcular la resistencia total cuando las resistencias están conectadas en paralelo o en serie, así como la resistencia en el circuito.
Las características comparativas de las resistencias tubulares bobinadas, resistencias de cemento y resistencias en carcasa de aluminio se presentan en la tabla comparativa.
Las especificaciones detalladas de las resistencias, dimensiones generales y de montaje, kit de montaje, recomendaciones de instalación y operación se proporcionan en la página a continuación.
Nuestra empresa se dedica a la producción y venta de resistencias tubulares bobinadas. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Dado que somos el fabricante, y el precio del producto final no incluye márgenes de distribuidores, ofrecemos un precio bajo en embalaje económico.
El período de garantía de las resistencias de 75W suministradas por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.
El precio final de Resistencias fijas tubulares 75W Cableado depende de la cantidad, las condiciones de entrega y la forma de pago.
Para preguntas relacionadas con la adquisición de Resistencias tubulares Cableado 75W, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Gama de nominales de Resistencias Cerámicas Bobinadas Tubulares Fijas 75 Vatios:
Guía de numeración de piezas para resistencias de 75 W:
| Resistencia | FPT | 75W | 100 Ohm | ±10% |
| Resistencia | – | Nombre del producto. |
| FPT | – | Serie de resistencias tubulares pintadas fijas. |
| 75W | – | Potencia nominal, vatios. |
| 100 Ohm | – | Resistencia nominal. |
| ±10% | – | Tolerancia. |
Características eléctricas y técnicas de las resistencias tubulares bobinadas 75 W:
| Potencia nominal | 75W |
| Rango de resistencia | 1.8 Ohm – 100 kOhm |
| Serie de valores nominales de resistencia |
E24, Ficha de valores de resistencia
|
| Tolerancia a la resistencia | ± 5%, ± 10% |
| Tensión nominal | Vmax = (Pnom × Rnom)0.5 |
| Tensión máxima de trabajo | 1400V |
| Temperatura de funcionamiento | -60°C ... +155°C |
| Temperatura ambiente de funcionamiento elevada | 70ºC |
| Humedad relativa a 35°C sin condensación | <98% |
| Coeficiente de temperatura de la resistencia | ±500 ppm/°C |
| Resistencia a la insultación | 1000 MOhm |
| De por vida | 15000 horas |

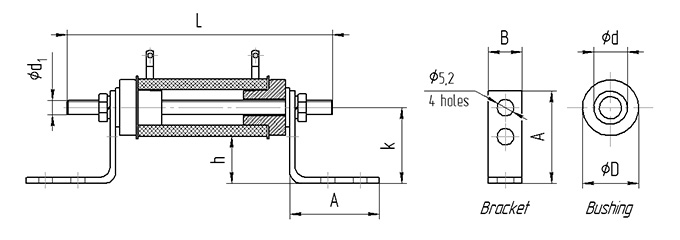

Material de montaje para resistencias tubulares bobinadas
Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.
 |
||||||||||
| Foto | Serie de soportes de montaje y brackets | Precio | Dimensiones, mm | Peso | ||||||
| Varilla roscada | Casquillo cerámico | Soportes de montaje | Tamaño entre el eje del resistor y el panel | Tamaño entre el resistor y el panel | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 75W | $1.22
+
–
|
210 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 55 g |
 |
BR 75W (2 uds.) | $0.50
+
–
|
21 g | |||||||

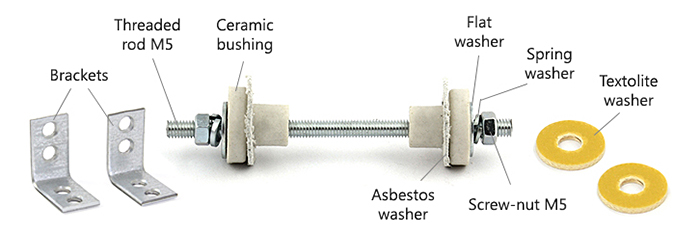

Completitud del material de montaje para resistencias tubulares bobinadas
 |
||
| Artículo | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Varilla roscada M5 | 1 uds. | 1 uds. |
| Casquillo cerámico | - | 2 uds. |
| Tuerca M5 | 2 uds. | 2 uds. |
| Arandela plana | 2 uds. | 2 uds. |
| Arandela elástica | 2 uds. | 2 uds. |
| Lavadora de amianto | 2 uds. | 2 uds. |
| Lavadora Textolite | 2 uds. | - |
| Escuadras | - | 2 uds. |

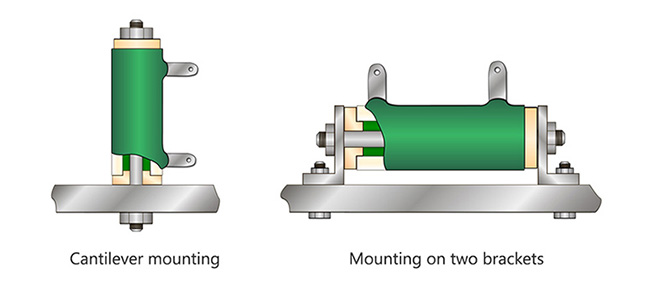

Métodos de instalación de resistencias tubulares
Al influir los factores mecánicos en las resistencias, se aplica el modo de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:
- potencia del resistor de 3 a 25 vatios – en voladizo o sobre dos soportes en los extremos de los pernos de montaje
- potencia del resistor de 50 a 160 vatios – solo sobre dos soportes en los extremos de los pernos de montaje

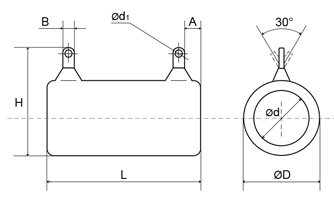

Dimensiones generales y de montaje de las resistencias fijas tubulares 75 W:
 |
||||||
| L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm |
| 140 | 30 | 43 | 20 | 3 | 6 | 4.5 |
Resistencias de potencia cerámicas tubulares Cableado de AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares alámbricas de tipo fijo y ajustable.
Puede comprarnos resistencias en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para comprar resistencias tubulares Cableado, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Ficha de datos (especificación en pdf) de Resistencias fijas tubulares bobinadas:
Ficha de datos en PDF de Resistencias fijas tubulares Cableado
Guía de uso y funcionamiento de las resistencias:
- Soldar los cables a los terminales del resistor en los agujeros especialmente diseñados.
- Al instalar resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador es de 300°C. La potencia del soldador es de 65W. El flujo debe consistir en un 25% en peso de resina y un 75% en peso de alcohol isopropílico o etílico. El tiempo de soldadura es de 5 s.
- El voltaje que se puede suministrar al resistor no debe exceder el valor calculado en función de la potencia nominal (o permitida) Pnom y la resistencia nominal Rnom según la fórmula:
Vmax = (Pnom × Rnom)0.5 - Valor de la frecuencia resonante - 1500 Hz.
- Recurso de trabajo del 95% - 30 000 horas.
- Se permite operar resistores bajo la influencia de medios gaseosos con esta composición (sin la formación de una mezcla explosiva):
- nitrógeno – hasta un 96%;
- oxígeno – hasta un 50%;
- dióxido de carbono – hasta un 3%;
- hidrógeno – hasta un 20%;
- helio – hasta un 1%;
- argón – hasta un 1,5%.
- Se permite el funcionamiento de los resistores durante y después de la exposición a una presión atmosférica reducida hasta 10~5 mm Hg.
- En circuitos eléctricos con voltajes superiores a 500V, los resistores deben usarse con aislamiento adicional en los puntos de montaje.
- Cuando se usan resistores en equipos con cargas de vibración de 1 a 2500 Hz con una aceleración de 176,6 m/s2 (18g), los terminales del resistor deben ser soldados con un cable de sección transversal de 0,5 mm2 con aislamiento por un tubo de polivinilcloruro Ø4 mm y una longitud de 15-20 mm – para resistores de 5-25 W, y Ø5 mm y longitud de 15-20 mm – para resistores de 50-100 W.
- El valor de la fuerza de tracción debe ser 20N (2 kgf).
- La frecuencia superior del rango en el que no deben existir frecuencias resonantes – 1000 Hz.
- La temperatura máxima de la superficie del resistor no debe ser superior a 250°C.

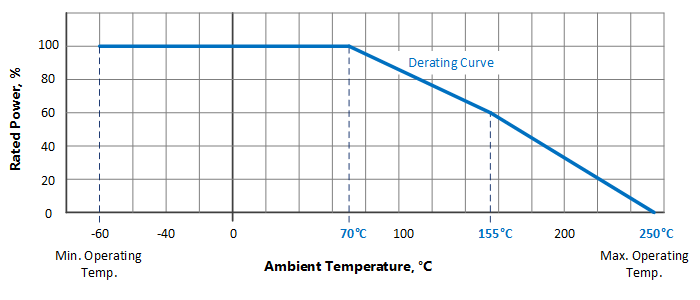

Gráfico de la reducción de potencia de la resistencia:
La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.
Rendimiento comparativo de las resistencias de alta potencia:
| Serie de resistores | Tipo | Estructura | Potencia, W | Rango de resistencia, Ohm | Voltaje máximo, V | Tolerancia de resistencia | |
 |
FPT, RX20 | Fijo | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ajustable, regulable | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Fijo | Alambre Cemento Cerámico | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Fijo | Cerámica de alambre, carcasa de aluminio con radiador | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
