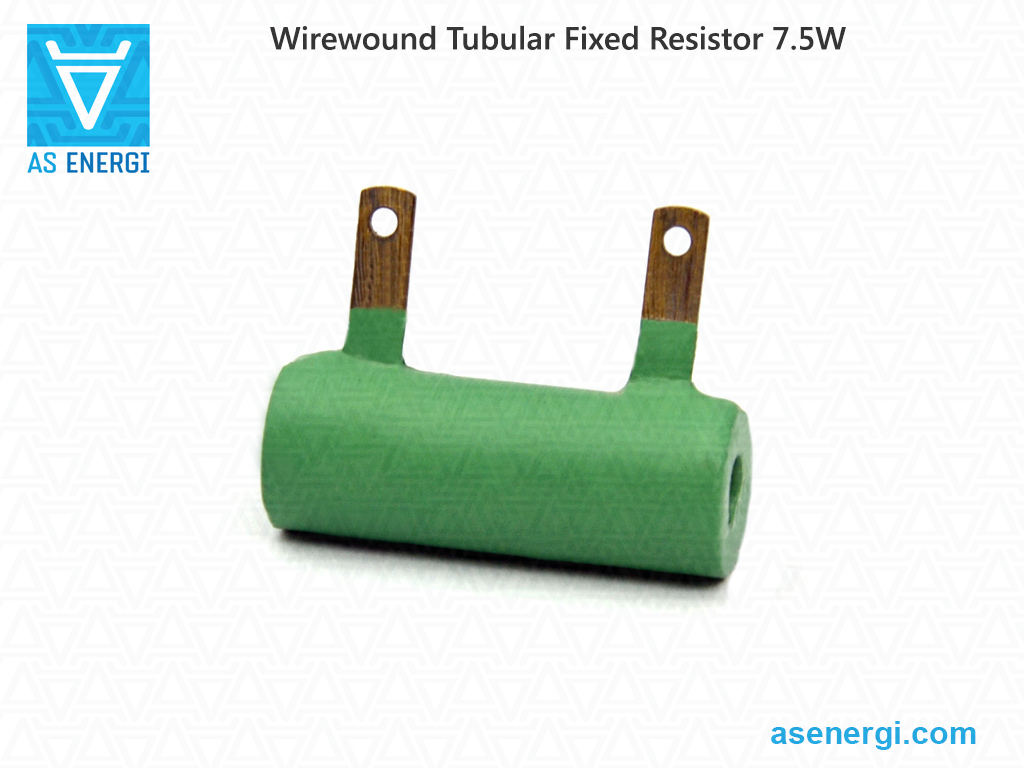

Resistores de 7.5W de alambre enrollado tubulares fijos y herrajes de montaje

Potencia nominal		7.5W
Rango de resistencia		1 Ohm – 10 kOhm
Tolerancia a la resistencia		±5%, ±10%
Precio	Resistencia FPT 7.5W 1R - 100R	$2.00
	Resistencia FPT 7.5W 110R - 910R	$2.00
	Resistencia FPT 7.5W 1K - 10K	$1.79
Dimensiones D×L×H×d		14×35×28×6 mm
Peso		13 g

Resistencias bobinadas no reguladas tipo FPT (Resistencias Tubulares Pintadas Fijas) serie, potencia de disipación 7,5W, resistencia nominal de 1 Ohm a 10 kOhm. Series similares de resistencias son RX20, RXG, RXHG. Las resistencias están diseñadas para su uso en circuitos de CA y CC, proporcionando limitación de corriente y distribución de voltaje. Resistencias con una potencia nominal específica también pueden fabricarse bajo pedido individual.

Ficha técnica en PDF de Resistencias Fijas Tubulares Bobinadas.

Los valores de resistencia siguen la serie E24.

Estructuralmente, la resistencia consiste en un núcleo cerámico tubular sobre el cual se enrolla un hilo de constantán (resistencia de baja resistencia) o nicrom (resistencia de alta resistencia). Las resistencias están recubiertas con pintura aislante resistente al calor y a la humedad.

Los contactos y terminales de la resistencia son rígidos, de tipo cinta con agujeros para tornillos o para soldar conductores. El tipo de montaje es colgante. El montaje de las resistencias en el panel se realiza mediante un conjunto de fijaciones. La tolerancia de resistencia es de ±5%, ±10%.

El voltaje máximo de operación en CA es de 1000V, en CC – 1400V. La temperatura ambiente máxima de operación no excede los +155°C (al mismo tiempo, la potencia se reduce al 60% de la potencia nominal), con una temperatura límite de hasta +250°C. La resistencia de aislamiento de las resistencias bobinadas es de al menos 1000 MOhm. Tiempo de trabajo – al menos 15000 horas.

Usando la calculadora, es conveniente calcular la resistencia total cuando las resistencias están conectadas en paralelo o en serie, así como la resistencia de la resistencia en el circuito.

Las características comparativas de las resistencias tubulares bobinadas, resistencias de cemento y resistencias en carcasa de aluminio se presentan en la tabla comparativa.

Las especificaciones detalladas de las resistencias, dimensiones generales y de montaje, kit de montaje, recomendaciones de instalación y operación se encuentran en la página a continuación.

Nuestra empresa se dedica a la producción y venta de resistencias tubulares bobinadas. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Dado que somos fabricantes y el precio del producto final no incluye márgenes de distribuidores, ofrecemos un precio bajo con embalaje ajustado.

El período de garantía de las resistencias de 7,5W suministradas por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.

Seguir leyendo

El precio final de Resistencias fijas tubulares bobinadas de 7,5 W depende de la cantidad, las condiciones de entrega y la forma de pago.

Para preguntas relacionadas con la adquisición de Resistencias tubulares Cableado 7,5W, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Gama de nominales de Resistencias Fijas Tubulares Cerámicas Cableado 7,5 Vatios:

1 – 22 Ohm		24 – 470 Ohm		510 Ohm – 10 kOhm
Nominal	Precio	Nominal	Precio	Nominal	Precio
FPT 7.5W 1 Ohm	$2.00 + –	FPT 7.5W 24 Ohm	$2.00 + –	FPT 7.5W 510 Ohm	$2.00 + –
FPT 7.5W 1.1 Ohm	$2.00 + –	FPT 7.5W 27 Ohm	$2.00 + –	FPT 7.5W 560 Ohm	$2.00 + –
FPT 7.5W 1.2 Ohm	$2.00 + –	FPT 7.5W 30 Ohm	$2.00 + –	FPT 7.5W 620 Ohm	$2.00 + –
FPT 7.5W 1.3 Ohm	$2.00 + –	FPT 7.5W 33 Ohm	$2.00 + –	FPT 7.5W 680 Ohm	$2.00 + –
FPT 7.5W 1.5 Ohm	$2.00 + –	FPT 7.5W 36 Ohm	$2.00 + –	FPT 7.5W 750 Ohm	$2.00 + –
FPT 7.5W 1.6 Ohm	$2.00 + –	FPT 7.5W 39 Ohm	$2.00 + –	FPT 7.5W 820 Ohm	$2.00 + –
FPT 7.5W 1.8 Ohm	$2.00 + –	FPT 7.5W 43 Ohm	$2.00 + –	FPT 7.5W 910 Ohm	$2.00 + –
FPT 7.5W 2 Ohm	$2.00 + –	FPT 7.5W 47 Ohm	$2.00 + –	FPT 7.5W 1 kOhm	$1.79 + –
FPT 7.5W 2.2 Ohm	$2.00 + –	FPT 7.5W 51 Ohm	$2.00 + –	FPT 7.5W 1.1 kOhm	$1.79 + –
FPT 7.5W 2.4 Ohm	$2.00 + –	FPT 7.5W 56 Ohm	$2.00 + –	FPT 7.5W 1.2 kOhm	$1.79 + –
FPT 7.5W 2.7 Ohm	$2.00 + –	FPT 7.5W 62 Ohm	$2.00 + –	FPT 7.5W 1.3 kOhm	$1.79 + –
FPT 7.5W 3 Ohm	$2.00 + –	FPT 7.5W 68 Ohm	$2.00 + –	FPT 7.5W 1.5 kOhm	$1.79 + –
FPT 7.5W 3.3 Ohm	$2.00 + –	FPT 7.5W 75 Ohm	$2.00 + –	FPT 7.5W 1.6 kOhm	$1.79 + –
FPT 7.5W 3.6 Ohm	$2.00 + –	FPT 7.5W 82 Ohm	$2.00 + –	FPT 7.5W 1.8 kOhm	$1.79 + –
FPT 7.5W 3.9 Ohm	$2.00 + –	FPT 7.5W 91 Ohm	$2.00 + –	FPT 7.5W 2 kOhm	$1.79 + –
FPT 7.5W 4.3 Ohm	$2.00 + –	FPT 7.5W 100 Ohm	$2.00 + –	FPT 7.5W 2.2 kOhm	$1.79 + –
FPT 7.5W 4.7 Ohm	$2.00 + –	FPT 7.5W 110 Ohm	$2.00 + –	FPT 7.5W 2.4 kOhm	$1.79 + –
FPT 7.5W 5.1 Ohm	$2.00 + –	FPT 7.5W 120 Ohm	$2.00 + –	FPT 7.5W 2.7 kOhm	$1.79 + –
FPT 7.5W 5.6 Ohm	$2.00 + –	FPT 7.5W 130 Ohm	$2.00 + –	FPT 7.5W 3 kOhm	$1.79 + –
FPT 7.5W 6.2 Ohm	$2.00 + –	FPT 7.5W 150 Ohm	$2.00 + –	FPT 7.5W 3.3 kOhm	$1.79 + –
FPT 7.5W 6.8 Ohm	$2.00 + –	FPT 7.5W 160 Ohm	$2.00 + –	FPT 7.5W 3.6 kOhm	$1.79 + –
FPT 7.5W 7.5 Ohm	$2.00 + –	FPT 7.5W 180 Ohm	$2.00 + –	FPT 7.5W 3.9 kOhm	$1.79 + –
FPT 7.5W 8.2 Ohm	$2.00 + –	FPT 7.5W 200 Ohm	$2.00 + –	FPT 7.5W 4.3 kOhm	$1.79 + –
FPT 7.5W 9.1 Ohm	$2.00 + –	FPT 7.5W 220 Ohm	$2.00 + –	FPT 7.5W 4.7 kOhm	$1.79 + –
FPT 7.5W 10 Ohm	$2.00 + –	FPT 7.5W 240 Ohm	$2.00 + –	FPT 7.5W 5.1 kOhm	$1.79 + –
FPT 7.5W 11 Ohm	$2.00 + –	FPT 7.5W 270 Ohm	$2.00 + –	FPT 7.5W 5.6 kOhm	$1.79 + –
FPT 7.5W 12 Ohm	$2.00 + –	FPT 7.5W 300 Ohm	$2.00 + –	FPT 7.5W 6.2 kOhm	$1.79 + –
FPT 7.5W 13 Ohm	$2.00 + –	FPT 7.5W 330 Ohm	$2.00 + –	FPT 7.5W 6.8 kOhm	$1.79 + –
FPT 7.5W 15 Ohm	$2.00 + –	FPT 7.5W 360 Ohm	$2.00 + –	FPT 7.5W 7.5 kOhm	$1.79 + –
FPT 7.5W 16 Ohm	$2.00 + –	FPT 7.5W 390 Ohm	$2.00 + –	FPT 7.5W 8.2 kOhm	$1.79 + –
FPT 7.5W 18 Ohm	$2.00 + –	FPT 7.5W 430 Ohm	$2.00 + –	FPT 7.5W 9.1 kOhm	$1.79 + –
FPT 7.5W 20 Ohm	$2.00 + –	FPT 7.5W 470 Ohm	$2.00 + –	FPT 7.5W 10 kOhm	$1.79 + –
FPT 7.5W 22 Ohm	$2.00 + –

Guía de numeración de piezas para resistencias 7,5 W:

Resistencia

FPT

7.5W

100 Ohm

±10%

Resistencia	–	Nombre del producto.
FPT	–	Serie de resistencias tubulares pintadas fijas.
7.5W	–	Potencia nominal, vatios.
100 Ohm	–	Resistencia nominal.
±10%	–	Tolerancia.

Características eléctricas y técnicas de las resistencias tubulares bobinadas 7,5 W:

Potencia nominal	7.5W
Rango de resistencia	1 Ohm – 10 kOhm
Serie de valores nominales de resistencia	E24, Ficha de valores de resistencia
Tolerancia a la resistencia	± 5%, ± 10%
Tensión nominal	V_max = (P_nom × R_nom)^0.5
Tensión máxima de trabajo	1400V
Temperatura de funcionamiento	-60°C ... +155°C
Temperatura ambiente de funcionamiento elevada	70ºC
Humedad relativa a 35°C sin condensación	<98%
Coeficiente de temperatura de la resistencia	±500 ppm/°C
Resistencia a la insultación	1000 MOhm
De por vida	15000 horas

Material de montaje para resistencias tubulares bobinadas

Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.


Foto	Serie de soportes de montaje y abrazaderas	Precio	Dimensiones, mm							Peso
			Varilla roscada		Casquillo cerámico		Soportes de montaje	Tamaño entre el eje del resistor y el panel	Tamaño entre el resistor y el panel
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 7.5W	$0.57 + –	55	М5	-	-	-	-	-	8 g

Completitud de la tornillería de montaje para resistencias tubulares bobinadas


Artículo	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
Varilla roscada M5	1 uds.	1 uds.
Casquillo cerámico	-	2 uds.
Tuerca M5	2 uds.	2 uds.
Arandela plana	2 uds.	2 uds.
Arandela elástica	2 uds.	2 uds.
Lavadora de amianto	2 uds.	2 uds.
Lavadora Textolite	2 uds.	-
Escuadras	-	2 uds.

Métodos de instalación de resistencias tubulares

Debido a la influencia de factores mecánicos en las resistencias, se aplica el método de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:

potencia del resistor de 3 a 25 Vatios – en voladizo o en dos soportes en los extremos de los pernos de montaje
potencia del resistor de 50 a 160 Vatios – solo en dos soportes en los extremos de los pernos de montaje

Dimensiones generales y de montaje de las resistencias fijas tubulares bobinadas 7,5 W:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
35	14	28	6	2	4.5	3.5

Resistencias de potencia cerámicas tubulares Cableado de AS ENERGI

Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares alámbricas de tipo fijo y ajustable.
Puede comprarnos resistencias en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.

Para comprar resistencias tubulares Cableado, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.

Ficha de datos (especificación en pdf) de Resistencias fijas tubulares bobinadas:

Ficha de datos en PDF de Resistencias fijas tubulares Cableado

Guía de uso y funcionamiento de las resistencias:

Soldar los cables a las terminales del resistor en orificios especialmente diseñados.
Al instalar resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador debe ser de 300°C. La potencia del soldador es de 65W. El fundente debe consistir en un 25% en peso de colofonia y un 75% en peso de alcohol isopropílico o etílico. Tiempo de soldadura: 5 s.
El voltaje que se puede aplicar al resistor no debe exceder el valor calculado en función de la potencia nominal (o permitida) P_nom y la resistencia nominal R_nom, de acuerdo con la fórmula:
V_máx = (P_nom × R_nom)^0.5
Frecuencia de resonancia: 1500 Hz.
Recurso de trabajo al 95%: 30 000 horas.
Se permite operar los resistores bajo la influencia de medios gaseosos con la siguiente composición (sin formación de mezclas explosivas):
- nitrógeno – hasta 96%;
- oxígeno – hasta 50%;
- dióxido de carbono – hasta 3%;
- hidrógeno – hasta 20%;
- helio – hasta 1%;
- argón – hasta 1,5%.
Se permite la operación de resistores durante y después de la exposición a una presión atmosférica reducida a 10~5 mm Hg.
En circuitos eléctricos con voltajes superiores a 500V, los resistores deben usarse con aislamiento adicional en los puntos de montaje.
Al usar resistores en equipos con cargas de vibración de 1 a 2500 Hz y una aceleración de 176.6 m/s² (18g), las terminales del resistor deben soldarse con un cable de sección transversal de 0.5 mm² con aislamiento mediante un tubo de policloruro de vinilo de Ø4 mm y una longitud de 15-20 mm – para resistores de 5-25 W, y de Ø5 mm y longitud de 15-20 mm – para resistores de 50-100 W.
El valor de la fuerza de tracción debe ser de 20N (2 kgf).
La frecuencia superior del rango en el que no deben presentarse frecuencias resonantes es 1000 Hz.
La temperatura máxima de la superficie del resistor no debe superar los 250°C.

Gráfico de la reducción de potencia de la resistencia:

La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.

Rendimiento comparativo de las resistencias de alta potencia:

Serie de resistores		Tipo	Estructura	Potencia, W	Rango de resistencia, Ohm	Voltaje máximo, V	Tolerancia de resistencia
	FPT, RX20	Fijo	Alambre Tubular Cerámica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Adjustable, Regulated	Alambre Tubular Cerámica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Fijo	Alambre Cemento Cerámico	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Fijo	Cerámica de alambre, carcasa de aluminio con radiador	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
