Tiristores de potencia rápida - Descripción general de la serie, especificaciones, hojas de datos

¿Qué es un tiristor de potencia rápida?

Tiristores de potencia rápidos, también conocidos como Tiristores de apagado rápido, son semiconductores con valores reducidos de t_q, t_rr, Q_rr, E_RQ.

Los tiristores rápidos se diferencian de los tiristores de control de fase por su alta capacidad de conducción de corriente a altas frecuencias de hasta 10 kHz y se utilizan para operar a frecuencias más altas o en modos de pulso de frecuencia.

Las características U_TM, t_q, Q_rr del tiristor rápido están relacionadas: una disminución del valor de t_q y Q_rr conduce a un aumento de U_TM.

Para optimizar la combinación de U_TM, t_q, Q_rr, se aplican métodos tecnológicos que permiten una reducción controlada de τ en las capas del chip semiconductor: dopaje con átomos de metales pesados, irradiación con partículas de alta energía (γ-cuantos, electrones, protones, partículas alfa, etc.). También se utilizan métodos para controlar el coeficiente de inyección del emisor p.

Para reducir t_q, también se utiliza un derivador de cátodo distribuido más eficiente (con espacios de derivador más pequeños que para los tiristores de control de fase).

El rango de frecuencia óptimo para usar tiristores rápidos es hasta 10 kHz.

Dado que la operación a frecuencias más altas a menudo va acompañada de una mayor velocidad en el frente de los pulsos de corriente del ánodo, los tiristores rápidos tienen una mayor resistencia di/dt y un tiempo de encendido corto.

Todos los tiristores de tipo disco presentados en este sitio tienen una carcasa cerámica estándar de tipo press-pack. Se presionan con una fuerza relativamente alta en disipadores de calor que también sirven como contactos eléctricos para los terminales del tiristor.

Los tiristores rápidos están disponibles con un rango de corriente de conducción I_TAV desde 200A hasta 5000A, y el rango de voltaje de bloqueo inverso V_RRM es desde 400V hasta 4800V, y con t_q desde 6.3 µs.

Los tiristores de potencia rápidos son populares en rectificadores de alta potencia, fuentes de alimentación, áreas de fundición de metales, hornos de inducción, horno de fundición, horno de arco, horno de vacío, convertidor de frecuencia de tiristores.

Ver también artículos: Tiristores de control de fase (PCT), Tiristores de conmutación rápida, Módulos de tiristores – Descripción general de la serie.

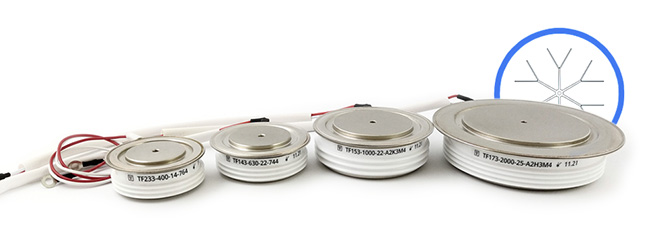

Serie de tiristores rápidos en diseño de caja de disco

Tiristores rápidos serie TF AS ENERGI^TM

Los tiristores rápidos serie TF AS ENERGI^TM son tiristores de tipo press pack de apagado rápido, que regulan y convierten corrientes de CC y CA desde 200A hasta 2000A a frecuencias de hasta 10 kHz en circuitos con tensiones de hasta 3600V y con t_q desde 6.3 µs.

TF133...TF933

TF143...TF943

TF153...TF953

TF173, TF273

---

Tiristores rápidos TF133...TF933 (200A – 500A)

Tipo	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
200 A
TF233-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	110	T.B2	42x25x14
TF433-200	200 (102)	1000-1500	4.5	100	200-2500	1600	6.3-12.5	125	0.04	10	180	PT32 (T.B3)	54x32x20
250 A
TF133-250	250 (94)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	110	T.B2	42x25x14
TF333-250	250 (86)	1600-2400	5.0	120	200-2500	1600	20-40	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
TF433-250	250 (97)	1000-1500	5.4	140	200-2500	1600	8-16	125	0.04	10	180	PT32 (T.B3)	54x32x20
TF833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.04	10	180	PT32 (T.B3)	54x32x20
TF933-250	250 (92)	3000-3600	5.4	140	200-1000	1000	63-80	125	0.04	10	180	PT32 (T.B3)	54x32x20
320 A
TF133-320	320 (85)	1600-2400	6.0	320	200-1000	1600	25-50	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	110	T.B2	42x25x14
TF333-320	320 (85)	1600-2400	6.0	170	200-1000	1600	25-40	125	0.05	10	180	T.B3	54x32x20
TF433-320	320 (90)	1000-1500	5.5	150	200-2500	1600	10-20	125	0.04	10	180	PT32 (T.B3)	54x32x20
400 A
TF133-400	400 (85)	1600-2400	6.6	210	200-1000	1600	50-63	125	0.04	10	110	PT31-1 (T.B2)	48x27x15
TF233-400	400 (85)	400-1400	6.5	200	200-1000	800	20-50	125	0.04	10	180	PT32	54x32x20
TF333-400	371 (85)	1400-2400	6.6	200	200-2500	1600	50-63	125	0.05	10	180 100	T.B3 PT31	54x32x20 47x27x15
500 A
TF333-500	500 (95)	300-1400	7.5	280	500-1000	500	32	125	0.035	10	100	PT31	47x27x15

---

Tiristores rápidos TF143...TF943 (400A – 630A)

Tipo	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
400 A
TF143-400	400 (88)	1400-2200	8.0	320	200-1000	2000	25-50	125	0.034	15	240	PT42	60x38x20
TF243-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.03	15	180	PT41	57x35x14
TF943-400	400 (85)	3000-3600	7.5	600	200-1000	2000	50-63	125	0.034	15	240	T.C2	60x38x20
500 A
TF143-500	500 (85)	1400-2200	9.0	400	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
TF243-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.03	15	180	PT41	57x35x14
TF343-500	550 (85)	500-1100	9.0	800	500-1000	500	25	125	0.028	15	180	PT41	57x35x14
630 A
TF143-630	630 (80)	1400-2200	10.0	500	200-1000	2000	32-63	125	0.034	15	240	PT42	60x38x20
TF243-630	630 (84)	1000-1500	11.5	660	200-2500	200	16-32	125	0.03	15	180	PT41	57x35x14
TF343-630	630 (90)	400-1400	10.5	820	500-1000	500	32	125	0.028	15	180	PT41	57x35x14

---

Tiristores rápidos TF153...TF953 (630A – 1000A)

Tipo	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
630 A
TF153-630	630 (85)	1400-2200	16.0	1200	200-1000	2000	20-40	125	0.021	26	550	PT53	75x51x26
TF253-630	630 (85)	800-1600	6.0	1600	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-630	630 (94)	1400-2200	20.0	2000	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26
TF953-630	630 (90)	3000-3600	17.0	2400	200-2500	2000	50-63	125	0.021	26	550	T.D2	75x51x26
800 A
TF153-800	800 (85)	1400-2200	17.0	1445	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
TF253-800	800 (85)	800-1600	8.0	1900	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-800	800 (86)	1400-2200	21.0	2200	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26
TF553-800	800 (85)	1400-2400	15.0	2630	1000	630	25-63	125	0.021	26	550	PT53-1	75x51x26
1000 A
TF153-1000	1000 (75)	1400-2200	18.0	1620	200-1000	2000	20-50	125	0.021	26	550	PT53	75x51x26
TF253-1000	1000 (85)	800-1400	10.0	2100	200-1000	800	25-50	125	0.021	26	550	PT53	75x51x26
TF453-1000	1000 (79)	1400-2200	22.0	2400	200-2500	2000	20-40	125	0.021	26	550	T.D2	75x51x26

---

Tiristores rápidos TF173, TF273 (1600A, 2000A)

Tipo	IT(AV) (Tcase°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paquete	Dimensiones ØDxØdxH	Ficha técnica
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1600 A
TF173-1600	1600 (95)	1600-2800	37.0	6800	200-1000	2500	50-63	125	0.008	45	1200	PT73	112x75x26
TF173-2000	2000 (90)	2000-2500	40.0	8000	200-1000	2500	40-63	125	0.008	45	1200	PT73	112x75x26
2000 A
TF273-2000	2000 (76)	1400-2400	40.0	9300	500-1000	1000	50	125	0.011	45	1200	PT73	112x75x26

Tiristores rápidos KK serie AS ENERGI^TM

Los tiristores rápidos serie KK AS ENERGI^TM están disponibles con corrientes nominales desde 200A hasta 4800A y tensiones de bloqueo desde 800V hasta 4800V, y con t_q desde 16 µs.

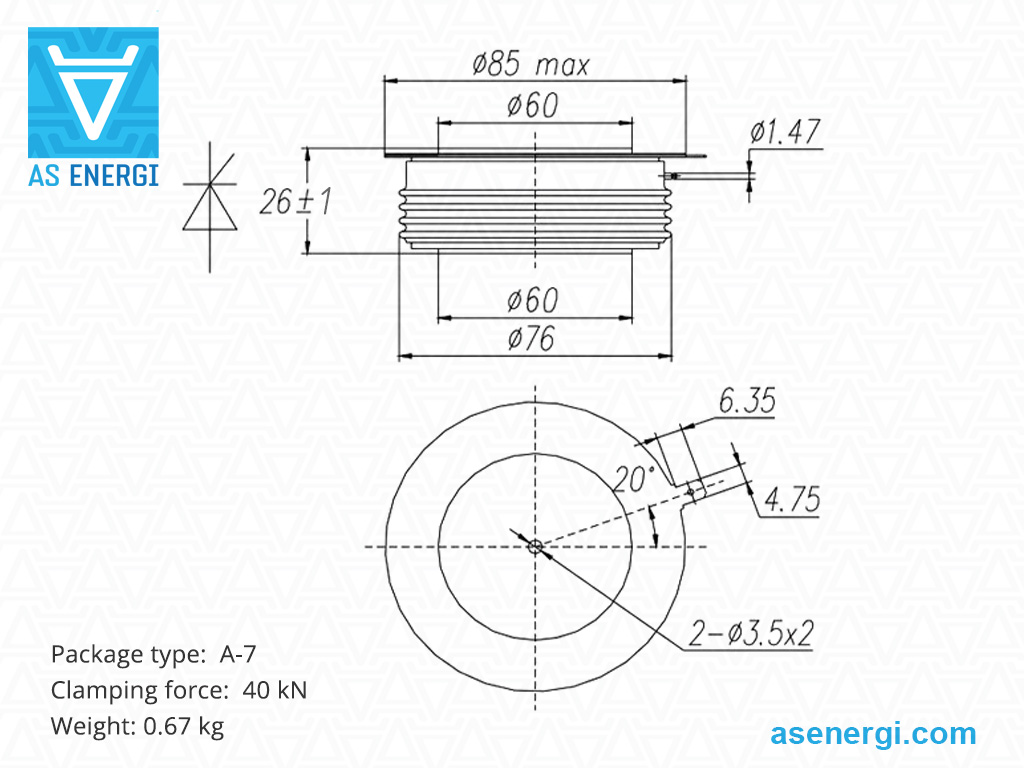

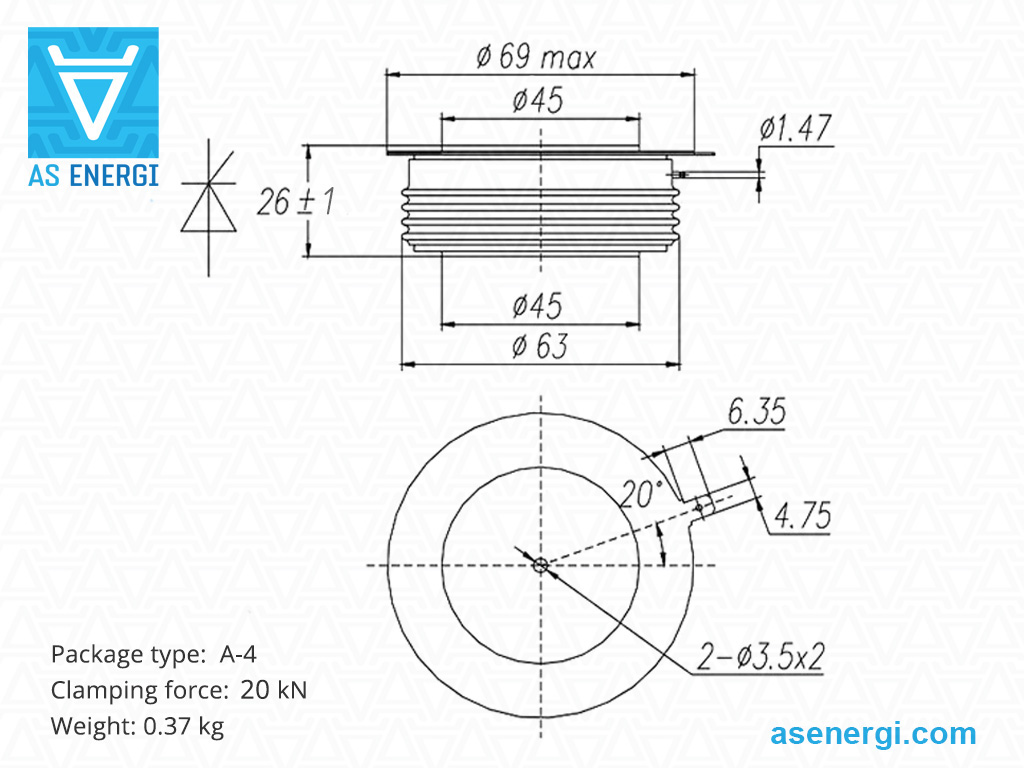

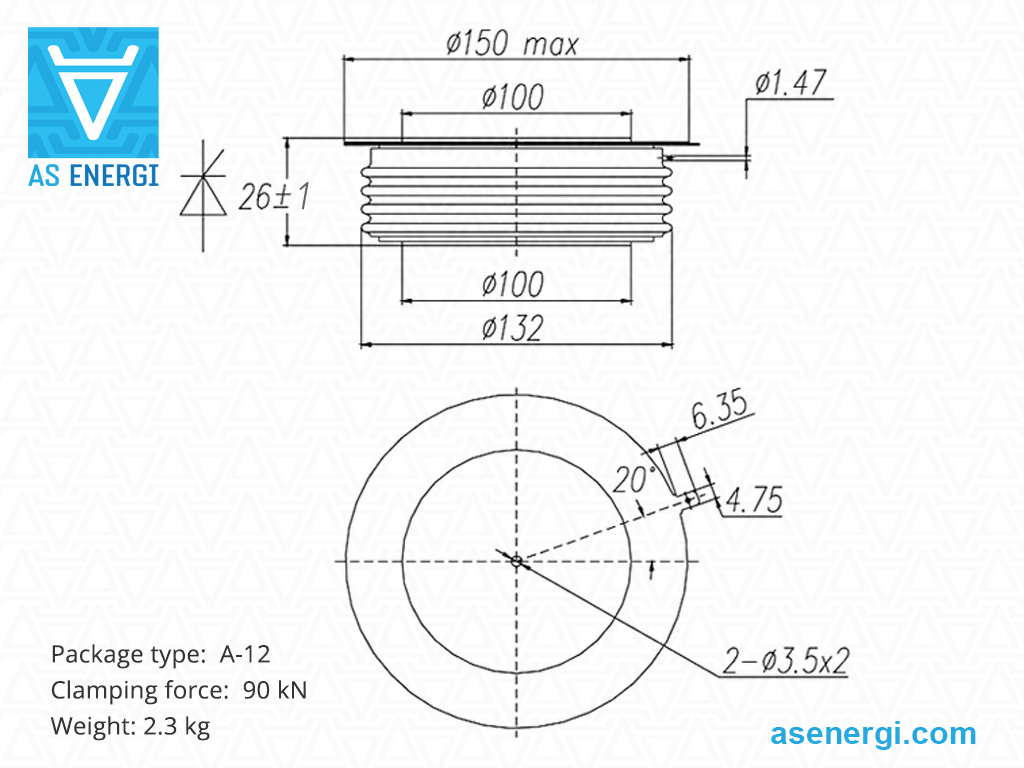

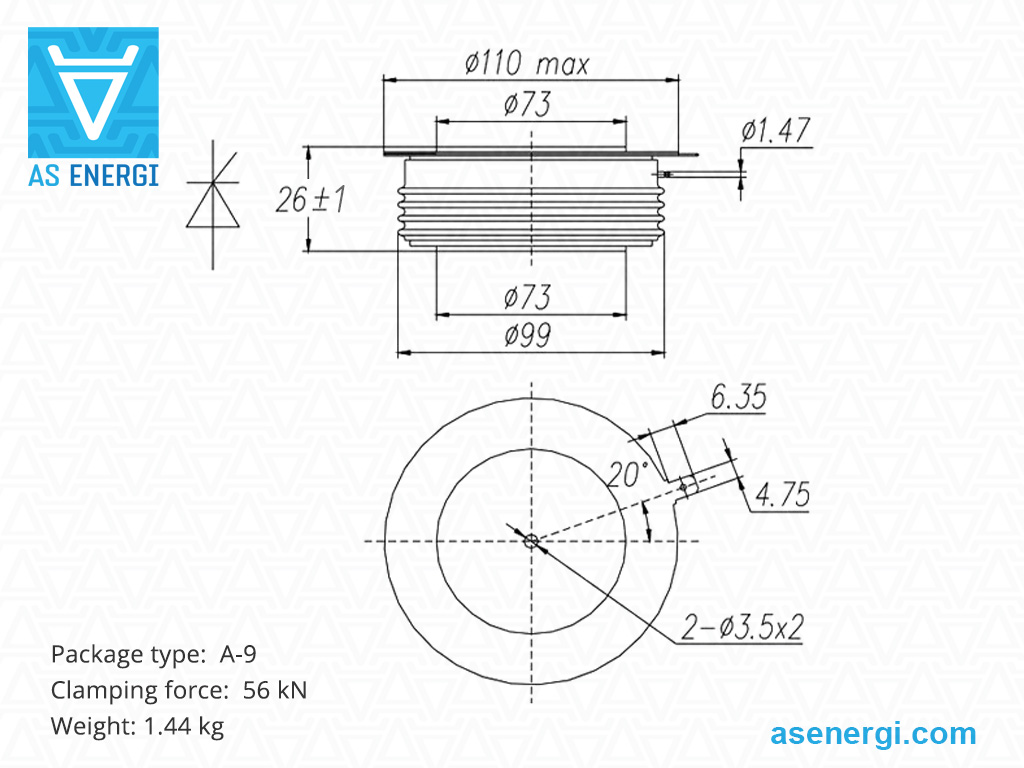

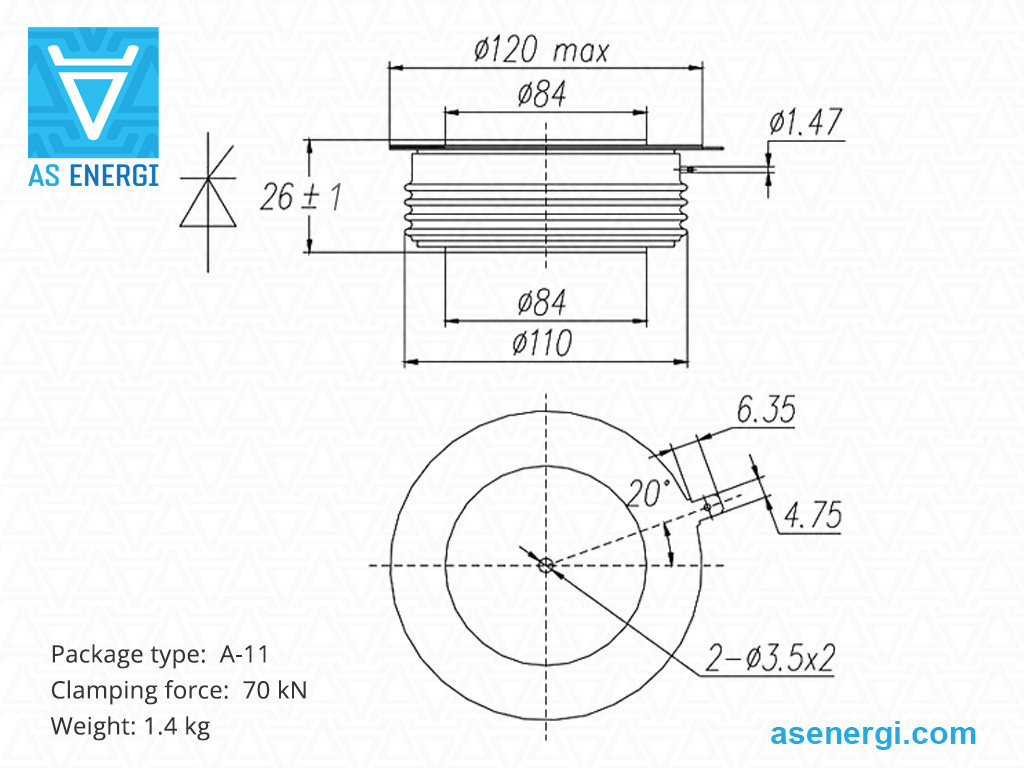

Tipo	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Esquema	Dimensiones ØDxØdxH	Ficha técnica
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KK200

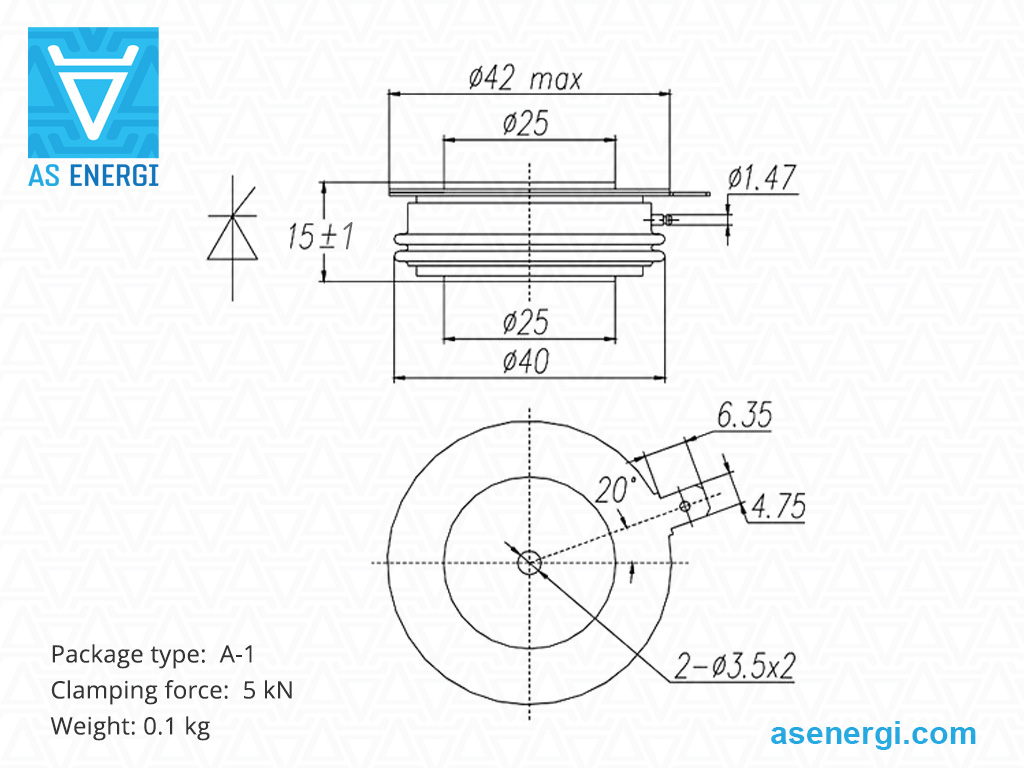

KK200-(12...14)	200	1200-1400	2.8	39	1000	200	20	125	0.08	5	0.10	A-1	42x25x15
KK300
KK300-(8...12)	300	800-1200	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK300-(12...14)	300	1200-1400	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK300-(14...20)	300	1400-2000	4.3	92	500	100	16-35	125	0.08	5	0.10	A-1	42x25x15
KK400

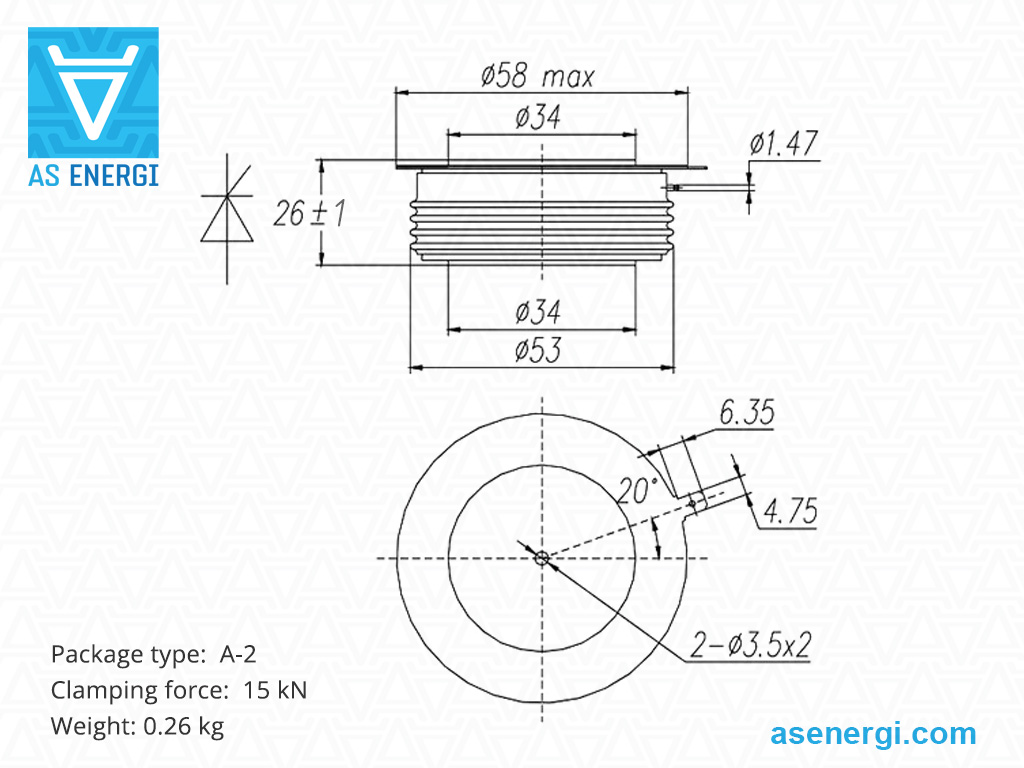

KK400-(8...16)	490	800-1600	4.3	92	500	1200	18-50	125	0.045	15	0.26	A-2	58x34x26
KK500
KK500-(12...14)	500	1200-1400	7.5	280	1000	200	20	125	0.045	15	0.26	A-2	58x34x26
KK500-(16...20)	500	1600-2000	7.0	250	1000	200	30	125	0.045	15	0.26	A-2	58x34x26
KK600
KK600-(12...20)	600	1200-2000	10.0	500	500	150	16-35	125	0.041	18	0.30	A-3	66x42x26
KK700
KK700-(8...18)	770	800-1800	9.0	405	500	1200	18-50	125	0.041	18	0.30	A-3	66x42x26
KK800
KK800-(8...20)	820	800-2000	9.0	405	500	1200	18-50	125	0.035	20	0.37	A-4	69x45x26
KK1000
KK1000-(8...18)	1080	800-1800	10.0	500	500	1200	18-50	125	0.020	22	0.47	A-5	74x47x26

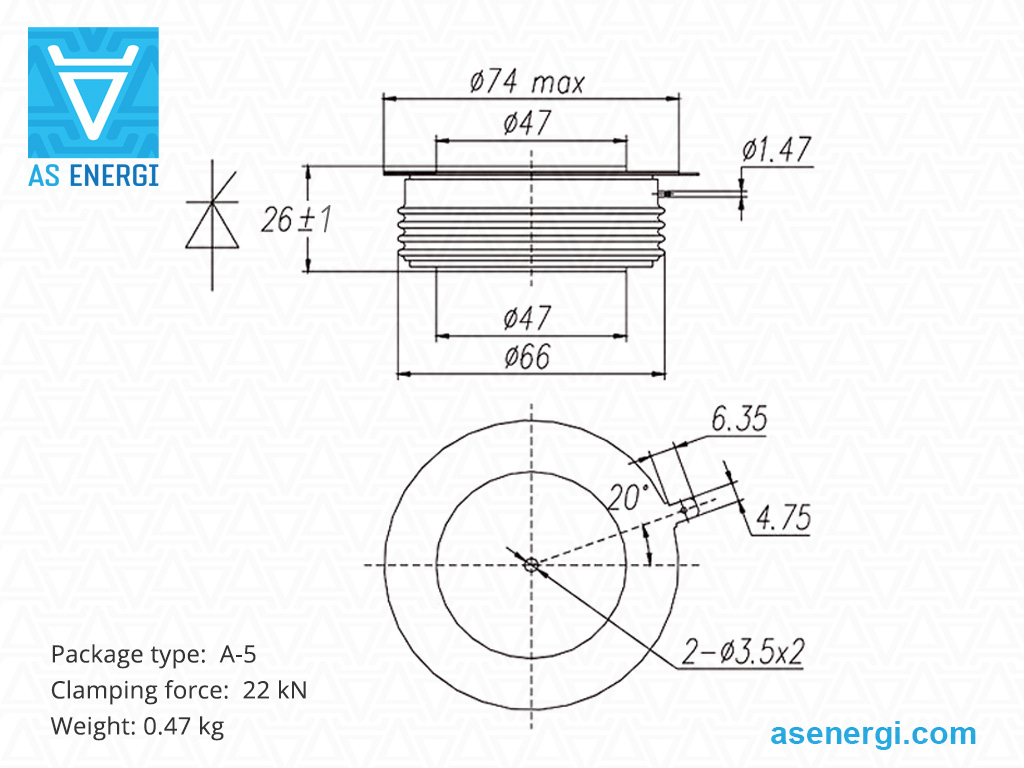

KK1000-(25...30)	1000	2500-3000	12.0	720	1000	200	55	125	0.020	22	0.47	A-5	74x47x26
KK1200
KK1200-(12...14)	1247	1200-1400	16.0	1280	1000	1000	35	125	0.018	30	0.60	A-6	85x55x26
KK600-(12...20)	1205	1600-2000	15.0	1130	1000	1000	50	125	0.018	30	0.60	A-6	85x55x26
KK1300
KK1300-(8...18)	1330	800-1800	14.0	980	500	1200	18-50	125	0.018	30	0.60	A-6	85x55x26
KK1500
KK1500-(12...14)	1500	1200-1400	22.5	2500	1000	200	20	125	0.018	30	0.60	A-6	85x55x26
KK1500-(16...20)	1500	1600-2000	21.0	2200	1000	200	30	125	0.018	40	0.67	A-7	85x60x26
KK1500-(25...30)	1500	2500-3000	18.5	1700	1000	200	60	125	0.018	30	0.60	A-6	85x55x26
KK1600
KK1600-(8...12)	1600	800-1200	21.0	1620	500	1200	25	125	0.018	30	0.60	A-6	85x55x26
KK1600-(12...14)	1600	1200-1400	21.0	1620	500	1200	25	125	0.018	30	0.60	A-6	85x55x26
KK1700
KK800-(8...18)	1750	800-1800	18.0	1620	500	1200	18-50	125	0.018	30	0.60	A-6	85x55x26
KK1800
KK1800-(12...14)	1800	1200-1400	25.2	3200	1000	200	20	125	0.018	40	0.67	A-7	85x60x26
KK1800-(16...20)	1800	1600-2000	25.2	3200	1000	200	35	125	0.018	40	0.67	A-7	85x60x26
KK1800-(25...30)	1800	2500-3000	21.6	2300	1000	200	60	125	0.018	40	0.67	A-7	85x60x26
KK900
KK1800-(32...35)	1800	3200-3500	21.6	2300	1000	200	80	125	0.01	56	1.44	A-9	110x73x26
KK1900-(19...25)	1920	1900-2500	21.0	2205	500	1200	40-80	125	0.0125	45	1.0	A-8	100x63x26
KK2000
KK2000-(8...18)	2080	800-1800	21	2205	500	1200	18-50	125	0.0125	45	1.0	A-8	100x63x26
KK2000-(22...25)	2000	2200-2500	23	2205	500	100	16-35	125	0.0125	45	1.0	A-8	100x63x26
KK2000-(25...30)	2000	2500-3000	24.0	2900	1000	200	60	125	0.0125	45	1.0	A-8	100x63x26
KK2100
KK2100-(8...18)	2080	800-1800	21.0	2205	500	1200	18-50	125	0.0125	45	1.0	A-8	100x63x26
KK2100-(19...25)	2160	1900-2500	22.7	2576	500	1200	40-80	125	0.0125	45	1.0	A-8	100x63x26
KK2200
KK2200-(8...18)	2240	800-1800	23	2645	500	1200	30-60	125	0.0125	45	1.0	A-8	100x63x26
KK2400
KK2400-(12...14)	2400	1200-1400	33.6	5600	1000	200	22	125	0.0125	45	1.0	A-8	100x63x26
KK2500
KK2500-(12...18)	2500	1200-1800	35.6	6337	1000	250	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2500-(20...22)	2500	2000-2200	35.6	6337	1000	250	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2500-(25...30)	2500	2500-3000	30.0	4500	1000	200	60	125	0.01	56	1.44	A-9	110x73x26
KK2500-(32...35)	2500	3200-3500	30.0	4500	1000	200	80	125	0.007	70	1.4	A-11	120x84x26
KK2600
KK2600-(22...25)	2600	2200-2500	27	5600	500	1000	65	125	0.01	56	1.44	A-9	110x73x26
KK2700
KK2700-(19...25)	2790	1900-2500	33.8	5712	500	1200	40-80	125	0.01	56	1.44	A-9	110x73x26
KK2900
KK2900-(8...18)	2940	800-1800	35.6	6337	500	1200	30-60	125	0.01	56	1.44	A-9	110x73x26
KK3000
KK3000-(12...14)	3000	1200-1400	42.0	8800	1000	200	22	125	0.007	70	1.4	A-11	120x84x26
KK3000-(26...30)	3000	2600-3000	36.0	6500	1000	200	60	125	0.007	70	1.4	A-11	120x84x26
KK3200
KK3200-(41...48)	3290	4100-4800	35	6125	500	1200	80-150	125	0.007	70	1.4	A-11	120x84x26
KK3300
KK3300-(31...40)	3370	3100-4000	35	6125	500	1200	70-120	125	0.007	70	1.4	A-11	120x84x26
KK3600
KK3600-(16...20)	3600	1600-2000	50.4	12500	1000	200	40	125	0.01	56	1.44	A-9	110x73x26
KK3800
KK3800-(19...25)	3800	1900-2500	44.0	9680	500	1200	40-110	125	0.005	90	2.3	A-12	150x100x26
KK4000
KK4000-(25...30)	4000	2500-3000	48.0	12000	1000	200	60	125	0.005	90	2.3	A-12	150x100x26
KK4000
KK4000-(35...45)	4000	3500-4500	42	7500	500	1200	65	125	0.005	90	2.3	A-12	150x100x26
KK4200
KK4200-(41...48)	4290	4100-4800	44	9680	500	1200	80-150	125	0.005	90	2.3	A-12	150x100x26
KK4300
KK4300-(31...40)	4370	3100-4000	44	9680	500	1200	70-120	125	0.005	90	2.3	A-12	150x100x26
KK4400
KK4400-(8...18)	4470	800-1800	45	10125	500	1200	30-60	125	0.007	70	1.4	A-9	120x84x26
KK4800
KK4800-(19...30)	4890	1900-3000	62	19220	500	1200	40-120	125	0.005	90	2.3	A-12	150x100x26

Tiristores rápidos Serie VS-ST Vishay Semiconductors

Los tiristores rápidos Vishay serie VS-ST están disponibles con corrientes nominales desde 330A hasta 940A y tensiones de bloqueo inverso desde 400V hasta 1200V, y con t_q desde 10 µs.

Tipo	ITAV/IFAV (TC)	VRRM VDRM	ITSM IFSM	I2t	VT(TO)	rT	Tvj max	Rth(j-c)	W	Paquete, Dimensiones ØDxØdxH	Sustitución AS ENERGITM	Ficha técnica
	A (ºC)	V	A	kA2·s	V	mΩ	ºC	ºC/W	g	mm		PDF
VS-ST173C
VS-ST173C10CFK0	330 (55)	1000	4680	110	1.61	0.77	125	0.016	50	A-PUK (TO-200AB) 42x19x14	ASTD173C10CFK0
VS-ST173C10CFK1		1000									ASTD173C10CFK1
VS-ST173C10CFP0		1000									ASTD173C10CFP0
VS-ST173C10CFP1		1000									ASTD173C10CFP1
VS-ST173C12CFK0		1200									ASTD173C12CFK0
VS-ST173C12CFK0L		1200									ASTD173C12CFK0L
VS-ST173C12CFK1		1200									ASTD173C12CFK1
VS-ST173C12CFP0		1200									ASTD173C12CFP0
VS-ST173C12CFP1		1200									ASTD173C12CFP1
VS-ST183C
VS-ST183C04CFL0	370 (55)	400	4900	120	1.45	0.58	125	0.016	50	A-PUK (TO-200AB) 42x19x14	ASTD183C04CFL0
VS-ST183C04CFN0		400									ASTD183C04CFN0
VS-ST183C04CFN1		400									ASTD183C04CFN1
VS-ST183C08CFL0		800									ASTD183C08CFL0
VS-ST183C08CFL1		800									ASTD183C08CFL1
VS-ST183C08CFN0		800									ASTD183C08CFN0
VS-ST183C08CFN1		800									ASTD183C08CFN1
VS-ST203C
VS-ST203C10CFJ1	370 (55)	1000	5260	138	1.22	0.83	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD203C10CFJ1
VS-ST203C12CFJ0		1200									ASTD203C12CFJ0
VS-ST203C12CFJ1		1200									ASTD203C12CFJ1
VS-ST223C
VS-ST223C04CFL0	390 (55)	400	5850	171	1.09	0.82	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD223C04CFL0
VS-ST223C04CFL1		400									ASTD223C04CFL1
VS-ST223C04CFN0		400									ASTD223C04CFN0
VS-ST223C04CFN1		400									ASTD223C04CFN1
VS-ST223C08CFL0		800									ASTD223C08CFL0
VS-ST223C08CFL1		800									ASTD223C08CFL1
VS-ST223C08CFN0		800									ASTD223C08CFN0
VS-ST223C08CFN1		800									ASTD223C08CFN1
VS-ST303CL
VS-ST303C04LFK0	515 (55)	400	7950	316	1.48	0.56	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD303C04LFK0
VS-ST303C04LFL0		400									ASTD303C04LFL0
VS-ST303C08LFL1		800									ASTD303C08LFL1
VS-ST303C08LFN0		800									ASTD303C08LFN0
VS-ST303C08LFN1		800									ASTD303C08LFN1
VS-ST303C10LFJ0		1000									ASTD303C10LFJ0
VS-ST303C12LFH0		1200									ASTD303C12LFH0
VS-ST303C12LFJ1		1200									ASTD303C12LFJ1
VS-ST303C12LFK0		1200									ASTD303C12LFK0
VS-ST303C12LFK0L		1200									ASTD303C12LFK0L
VS-ST303C12LFK1		1200									ASTD303C12LFK1
VS-ST303C12LFK1L		1200									ASTD303C12LFK1L
VS-ST303C
VS-ST303C04CFL0	620 (55)	400	7950	316	1.48	0.56	125	0.010	83	E-PUK (TO-200AB) 42x25x14.5	ASTD303C04CFL0
VS-ST303C04CFL1		400									ASTD303C04CFL1
VS-ST303C04CFN1		400									ASTD303C04CFN1
VS-ST303C08CFK1		800									ASTD303C08CFK1
VS-ST303C08CFL1		800									ASTD303C08CFL1
VS-ST303C08CFN1		800									ASTD303C08CFN1
VS-ST303C10CFJ0		1000									ASTD303C10CFJ0
VS-ST303C10CFK0		1000									ASTD303C10CFK0
VS-ST303C12CCL1		1200									ASTD303C12CCL1
VS-ST303C12CFJ0		1200									ASTD303C12CFJ0
VS-ST303C12CFJ1		1200									ASTD303C12CFJ1
VS-ST303C12CFK0		1200									ASTD303C12CFK0
VS-ST303C12CFK0L		1200									ASTD303C12CFK0L
VS-ST303C12CFK1		1200									ASTD303C12CFK1
VS-ST303C12CFK1L		1200									ASTD303C12CFK1L
VS-ST333CL
VS-ST333C04LFL0	620 (55)	400	11000	605	0.93	0.58	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD333C04LFL0
VS-ST333C04LFL1		400									ASTD333C04LFL1
VS-ST333C04LFM0		400									ASTD333C04LFM0
VS-ST333C04LFM1		400									ASTD333C04LFM1
VS-ST333C08LFL0		800									ASTD333C08LFL0
VS-ST333C08LFL1		800									ASTD333C08LFL1
VS-ST333C08LFM0		800									ASTD333C08LFM0
VS-ST333C08LFM1		800									ASTD333C08LFM1
VS-ST333C
VS-ST333C04CFL0	720 (55)	400	11000	605	0.93	0.58	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD333C04CFL0
VS-ST333C04CFL1		400									ASTD333C04CFL1
VS-ST333C04CFM1		400									ASTD333C04CFM1
VS-ST333C08CFL0		800									ASTD333C08CFL0
VS-ST333C08CFL1		800									ASTD333C08CFL1
VS-ST333C08CFM0		800									ASTD333C08CFM0
VS-ST333C08CFM1		800									ASTD333C08CFM1
VS-ST733CL
VS-ST733C04LFL1	940 (55)	400	20000	2000	1.20	0.29	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD733C04LFL1
VS-ST733C04LFM1		400									ASTD733C04LFM1
VS-ST733C08LFL0		800									ASTD733C08LFL0
VS-ST733C08LFL1		800									ASTD733C08LFL1
VS-ST733C08LFM0		800									ASTD733C08LFM0
VS-ST733C08LFM0L		800									ASTD733C08LFM0L
VS-ST733C08LFM1		800									ASTD733C08LFM1

Disipadores refrigerados por aire y agua para tiristores de disco

El funcionamiento de los dispositivos semiconductores a altas corrientes y altas tensiones inversas está acompañado de alta potencia en la unión p-n del chip de silicio.

Se utilizan disipadores de calor de aire y agua para enfriar los tiristores SCR de potencia.

El disipador de calor se caracteriza por el valor de disipación de potencia y el área de la superficie de enfriamiento, y se selecciona en función de la disipación de calor requerida a la potencia de funcionamiento del tiristor.

En los tiristores de tipo disco, la compresión necesaria de los contactos de presión solo se proporciona si se ensamblan con disipadores de calor.

Para mantener las pérdidas eléctricas al mínimo y la disipación de calor al máximo, se debe proporcionar la fuerza de sujeción necesaria Fm durante el ensamblaje.

El rango de valores de la fuerza axial sobre el tiristor Fm, es decir, la fuerza de compresión del tiristor, varía de 10 a 100 kN dependiendo del diámetro del paquete (tipo de carcasa) y se especifica en la hoja de datos.

Los disipadores de calor se utilizan para semiconductores de tipo disco (tipo tableta) con diámetro de superficie de contacto desde Ø19 mm hasta Ø100 mm.

Consulte más información sobre los disipadores de calor para tiristores SCR de tipo disco:
"Disipadores de calor enfriados por aire serie O", "Disipador de calor de aire serie SF", "Disipador de calor de agua serie SS".

Recomendaciones de instalación para tiristores de disco de potencia

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor a lo largo de todo el rango de temperaturas se asegura mediante el torque adecuado (fuerza de sujeción).

Antes del ensamblaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiar (2), empapándolas con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (conexiones), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa fina de pasta térmica de silicona antes del ensamblaje, lo cual no es una condición obligatoria para la instalación.

Instale el tiristor (3), la segunda parte del disipador de calor, el aislante de fibra de vidrio y la arandela de empuje.

Para roscar la traviesa (4) y apretar uniformemente las tuercas. Asegúrese de que no haya desalineación y uniformidad de las superficies de contacto.

Cuando las piezas estén suficientemente apretadas pero sean móviles, recomendamos colocar el disipador de calor sobre una superficie plana y verificar la tolerancia de paralelismo del plano general adyacente de las superficies (5).

Aprete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determinará si la fuerza de sujeción lograda corresponde a la requerida.

Después de la instalación, los sujetadores (tuercas y arandelas) deben ser asegurados adicionalmente contra la corrosión.

Consejos y recomendaciones para tiristores de potencia:

Los tiristores de potencia no deben operarse durante largos períodos de tiempo a su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado de fiabilidad requerido del dispositivo.

Reemplace un tiristor de potencia fallido por uno que coincida con los parámetros del tiristor que se reemplaza.

Debe proporcionarse superenfriamiento cuando se opere en un entorno con temperatura ambiente elevada.

Se recomienda limpiar periódicamente los tiristores de potencia y los disipadores de calor para eliminar polvo y contaminantes y asegurar una disipación de calor adecuada.

Se deben utilizar divisores de corriente inductivos (a menudo cables toroidales trenzados) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.

La prevención del desbalanceo de voltaje cuando los tiristores de potencia están conectados en serie se logra utilizando resistores en derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando capacitores en paralelo con cada tiristor.

Está estrictamente prohibido tocar los tiristores de potencia bajo alta tensión durante el funcionamiento.
