¿Qué es un Tiristor de Control de Fase?
Series de Tiristores de Control de Fase en diseño de caja de disco:

Disipadores de calor refrigerados por aire y por agua para tiristores tipo disco
Recomendaciones de instalación para tiristores tipo disco de potencia

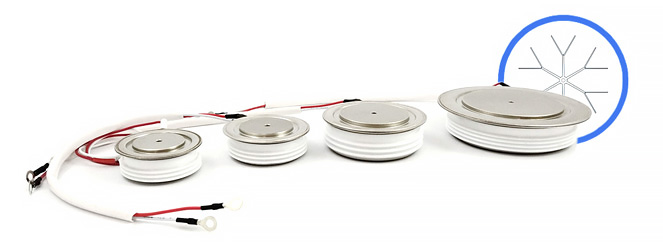

¿Qué es el tiristor de control de fase?

Un tiristor, también conocido como rectificador controlado por silicio (SCR), es un dispositivo semiconductor unidireccional de estado sólido hecho de silicio. Básicamente, un tiristor o SCR es una estructura semiconductor de silicio de cuatro capas de tipo p-n-p-n.

De hecho, SCR (Rectificador Controlado por Silicio) es un nombre comercial dado al tiristor por la General Electric Company.

El tiristor actúa como un interruptor (o un pestillo), conduciendo cuando la puerta recibe un disparo de corriente, y continuando conduciendo hasta que el voltaje a través del dispositivo se invierte o se elimina el voltaje. En un tiristor de tres terminales, una pequeña corriente en su conductor de puerta controla la corriente más grande de la ruta de ánodo a cátodo.

Los tiristores de control de fase se utilizan típicamente en equipos eléctricos que emplean control de fase, para cambiar el voltaje de salida o activar o desactivar el suministro de corriente, operando a bajas frecuencias (generalmente cerca de la frecuencia de la red de corriente alterna).

Los tiristores tienen pérdidas muy bajas en el estado de conducción, lo que los convierte en dispositivos atractivos para controlar de manera eficiente corrientes y energías muy altas.

Todos los tiristores tipo disco presentados en este sitio tienen una carcasa cerámica estándar de tipo press-pack. Se prensan con una fuerza relativamente alta en disipadores de calor que también sirven como contactos eléctricos para los terminales del tiristor.

La clasificación de corriente directa I_TAV varía de 100A a 15000A, y el rango de voltaje de bloqueo inverso V_RRM va de 100V a 9000V.

Para los tiristores de control de fase, a diferencia de los tiristores rápidos o los tiristores de conmutación rápida, el tiempo de encendido y apagado no están estandarizados.

Hoy en día, los Tiristores de Control de Fase (PCT) son un componente clave en rectificadores de alta potencia, arrancadores suaves, fuentes de alimentación, rectificación controlada por fase, inversión de alta potencia, control de motores AC y DC, conmutación AC/DC, sistemas de calidad de energía, entre otros. Son la opción número uno en aplicaciones de alta potencia donde se requiere el máximo rendimiento, fiabilidad y bajas pérdidas de conducción.

Vea también los artículos: Tiristores Rápidos, Tiristores de Conmutación Rápida, Módulos de Tiristores – Resumen de Series.

Para preguntas relacionadas con la adquisición de Tiristores SCR, Diodos, Módulos envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Si el número es elevado, le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Serie de tiristores de control de fase en diseño de caja de disco

Tiristores de control de fase Serie T AS ENERGI^TM

Los Tiristores de Control de Fase serie T de AS ENERGI^TM son tiristores de tipo press pack de uso general, que regulan y convierten corrientes de CC y CA desde 100A hasta 6300A a frecuencias de hasta 500 Hz en circuitos con clasificaciones de voltaje desde 100V hasta 9000V.

T123	T133, T233, T333, T433, T933		T143, T243, T343, T443, T643 T743
T153, T253 .... T953	T163, T263, T663	T173, T273, T373, T673	T183, T283 .... T683	T193, T293, T393, T693

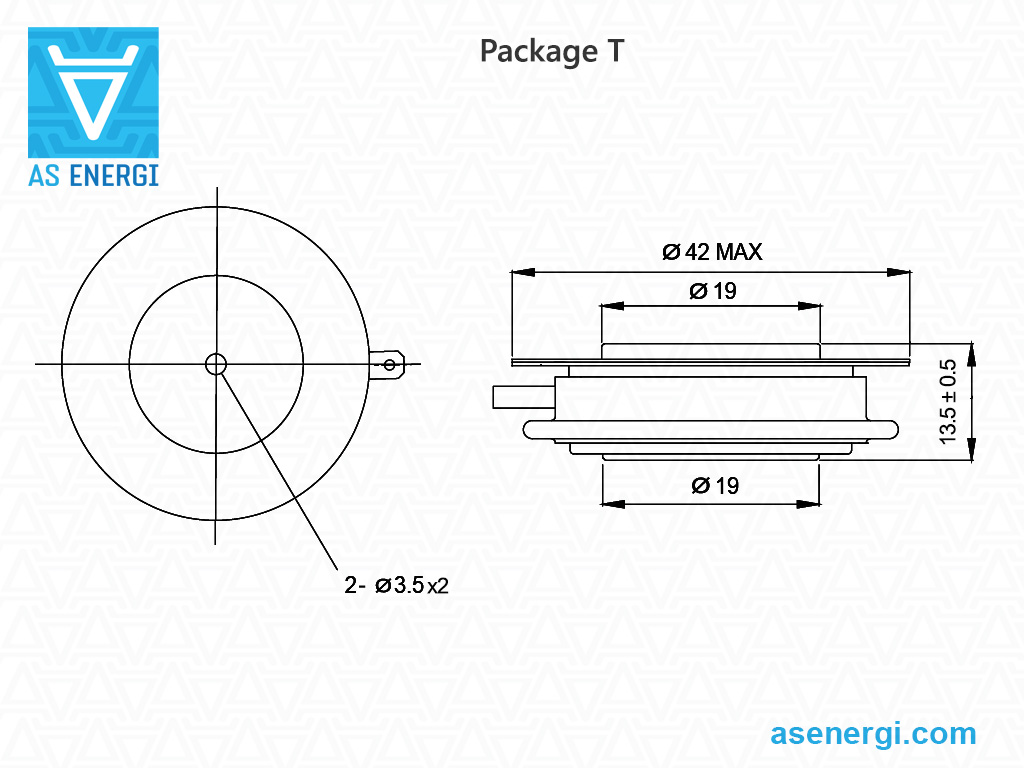

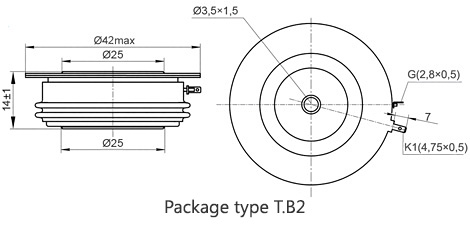

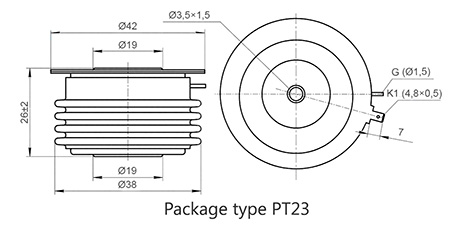

Tiristores de potencia T123, T223, T323 (100A - 500A)

Tiristores T123



Serie	Precio	Voltaje V_DRM, V_RRM	Corriente promedio directa I_T(AV) (T_C, ºC)	Código de voltaje V_RRM / 100	Peso	Tipo de encapsulado	Disipador de calor	Ficha técnica

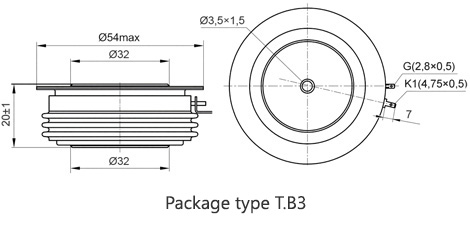

T123-100	a petición	5000 - 6000V	145A (85ºC) 176A (70ºC)	50 - 60	100 g	PT23	O123
T123-160	a petición	3400 - 4200V	185A (85ºC) 226A (70ºC)	34 - 42	100 g	PT23	O123

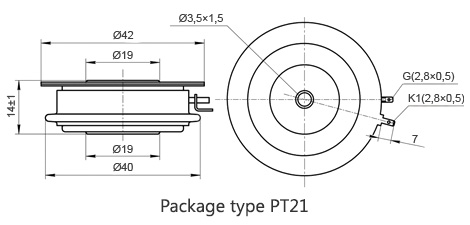

T123-200	a petición	400 - 1800V	240A (85ºC) 300A (70ºC)	4 - 18	70 g	PT21	O123
T123-250	a petición	400 - 1800V	280A (85ºC) 350A (70ºC)	4 - 18	70 g	PT21	O123
T123-320	a petición	400 - 1600V	320A (85ºC) 410A (70ºC)	4 - 16	70 g	PT21-1	O123
T123-400	a petición	800 - 1200V	440A (85ºC) 536A (70ºC)	8 - 12	70 g	PT21	O123

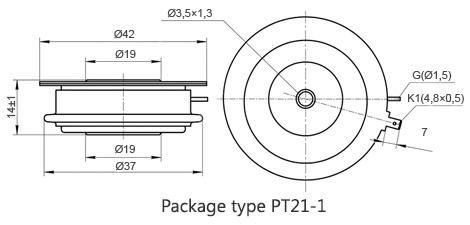

T123-500	a petición	400 - 800V	620A (85ºC) 715A (70ºC)	4 - 8	70 g	PT21	O123
T223-250	a petición	1800 - 2600V	252A (85ºC) 312A (70ºC)	18 - 26	100 g	PT23	O123
T323-200	a petición	2600 - 3400V	238A (85ºC) 275A (70ºC)	26 - 34	100 g	PT23	O123
T323-320	a petición	1200 - 1600V	346A (85ºC) 434A (70ºC)	12 - 16	70 g	PT21	O123

Especificaciones detalladas de los tiristores de potencia T123, T223, T323

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T123-100	5000-6000	145 (85°C) 176 (70°C)	276	1.0	125	2.60/314	1.30	6.00	40	2000	250	2.5	200	630	5	0.08
T123-160	3400-4200	185 (85°C) 226 (70°C)	355	2.8	125	2.70/502	1.10	3.50	40	1600	250	2.5	200	400	39	0.08
T123-200	400-1800	240 (85°C) 300 (70°C)	470	4.0	125	1.90/628	1.10	1.50	15	200-1600	250	2.5	200	160	80	0.08
T123-250	400-1800	280 (85°C) 350 (70°C)	540	4.5	125	1.75/785	1.00	1.08	15	200-1600	200	2.5	200	160	100	0.08
T123-320	400-1600	320 (85°C) 410 (70°C)	640	5.0	125	1.65/1005	1.04	0.64	20	500-1600	250	2.5	200	160	125	0.08
T123-400	800-1200	440 (85°C) 536 (70°C)	842	5.5	130	1.65/1257	0.83	0.58	20	1600	250	2.5	200	125	150	0.08
T123-500	400-800	620 (85°C) 715 (70°C)	1122	6.0	150	1.50/1570	0.84	0.43	30	1600	250	2.5	200	100	180	0.08
T223-250	1800-2600	252 (85°C) 312 (70°C)	490	4.0	125	2.10/785	1.05	1.50	30	1600	250	2.5	200	250	80	0.08
T323-200	2600-3400	238 (85°C) 275 (70°C)	432	3.5	125	2.80/628	1.07	1.10	40	1600	250	2.5	200	320	61	0.08
T323-320	1200-1600	346 (85°C) 434 (70°C)	681	5.0	125	1.65/1005	0.90	0.64	20	1600	250	2.5	200	320	130	0.08

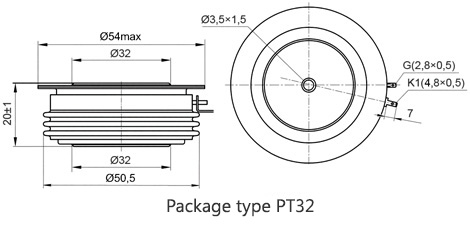

Tiristores de potencia T133 (250A – 800A)

Tiristores T133


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos

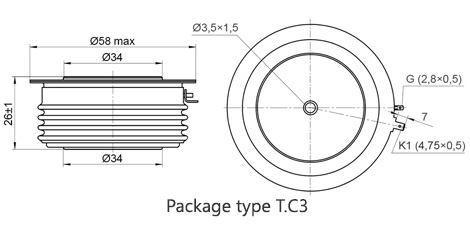

T133-250	a petición	3400 - 4200V	300A (85ºC) 373A (70ºC)	34 - 42	180 g	PT32	O143, O243, O343, OM103, OM104
T133-320	a petición	900 - 2400V	420A (85ºC) 524A (70ºC)	9 - 24	180 g	PT32 (T.B3)	O143, O243, O343, OM103, OM104
T133-400	a petición	400 - 1800V	479A (85ºC) 596A (70ºC)	4 - 18	180 g	PT32 (T.B3)	O143, O243, O343, OM103, OM104

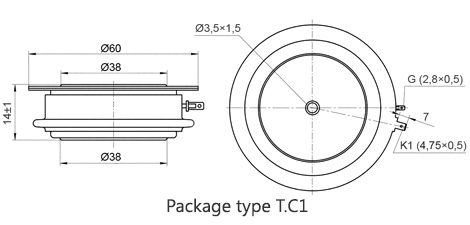

T133-500	a petición	400 - 800V	950A (85ºC) 1096A (70ºC)	4 - 8	100 g	PT31 (T.B2)	O143, O243, O343, OM103, OM104
T133-630	a petición	200 - 1000V	824A (85ºC) 1000A (70ºC)	2 - 10	100 g	PT31 (T.B2)	O143, O243, O343, OM103, OM104
T133-800	a petición	400 - 800V	1100A (85ºC) 1270A (70ºC)	4 - 8	100 g	PT31	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T133

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T133-250	3400-4200	300 (85°C) 373 (70°C)	580	4.0	125	2.70/785	1.20	2.70	50	1600	250	2.5	200	200	80	0.040
T133-320	900-2400	420 (85°C) 524 (70°C)	823	7.0	125	2.00/1005	1.20	1.10	30	1600	300	3.5	200	250	245	0.040
T133-400	400-1800	479 (85°C) 596 (70°C)	920	8.0	125	1.75/1257	1.05	0.68	30	1600	200	3.5	200	160	320	0.045
T133-500	400-800	950 (85°C) 1096 (70°C)	1720	10	150	1.50/1570	0.95	0.42	30	1600	250	3.5	320	125	500	0.035
T133-630	200-1000	824 (85°C) 1000 (70°C)	1570	12	130	1.65/1979	0.85	0.35	40	1600	250	2.5	200	100	720	0.035
T133-800	400-800	1100 (85°C) 1270 (70°C)	1990	12	150	1.60/2513	0.90	0.287	50	1600	250	2.5	200	100	720	0.035

Tiristores de potencia T233 (320A – 630A)

Tiristores T233


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T233-320	a petición	2400 - 3400V	387A (85ºC) 474A (70ºC)	24 - 34	180 g	PT32	O143, O243, O343, OM103, OM104
T233-400	a petición	1800 - 2400V	483A (85ºC) 593A (70ºC)	18 - 24	180 g	PT32	O143, O243, O343, OM103, OM104
T233-500	a petición	1200 - 1800V	617A (85ºC) 770A (70ºC)	12 - 18	180 g	PT32	O143, O243, O343, OM103, OM104

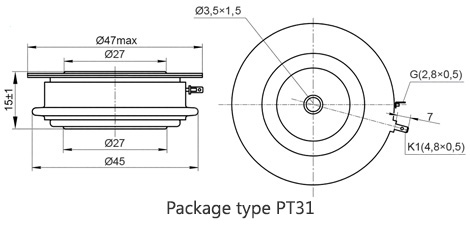

T233-630	a petición	800 - 1200V	944A (70ºC)	8 - 12	100 g	PT31	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T233

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T233-320	2400-3400	387 (85°C) 474 (70°C)	744	5.0	125	2.40/1005	1.15	1.50	40	1600	250	2.5	200	320	125	0.040
T233-400	1800-2400	483 (85°C) 593 (70°C)	931	7.0	125	2.00/1254	1.00	0.90	30	1600	250	2.5	200	250	250	0.040
T233-500	1200-1800	617 (85°C) 770 (70°C)	1209	9.0	125	1.80/1570	0.95	0.44	30	1600	250	2.5	200	160	410	0.040
T233-630	800-1200	944 (70°C)	1482	12.0	125	1.70/1980	0.85	0.35	40	1000-1600	250	2.5	200	160	590	0.035

Tiristores de potencia T333 (250A – 500A)

Tiristores T333


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T333-250	a petición	2000 - 2400V	250A (109ºC) 480A (85ºC)	20 - 24	110 g	T.B2	O143, O243, O343, OM103, OM104
T333-320	a petición	2000 - 2800V	320A (95ºC) 388A (85ºC)	20 - 28	110 g	T.B2	O143, O243, O343, OM103, OM104
T333-400	a petición	1800 - 2400V	580A (85ºC) 717A (70ºC)	18 - 24	100 g	PT31-1 (T.B2)	O143, O243, O343, OM103, OM104
T333-500	a petición	1200 - 1800V	678A (85ºC) 843A (70ºC)	12 - 18	100 g	PT31-1	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T333

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T333-250	2000-2400	250 (109°C) 480 (85°C)	392	8.0	125	1.70/785	1.034	0.889	70	200-2500	250	2.5	800	200-500	320	0.040
T333-320	2000-2800	320 (95°C) 388 (85°C)	502	6.5	125	2.10/1005	1.15	1.50	70	200-1000	250	2.5	320	200-500	193	0.040
T333-400	1800-2400	580 (85°C) 717 (70°C)	1126	7.0	125	1.80/1257	1.04	0.65	30	1600	250	2.5	200	250	250	0.035
T333-500	1200-1800	678 (85°C) 843 (70°C)	1323	9.0	125	1.65/1570	0.95	0.44	30	1600	250	2.5	200	200	410	0.035

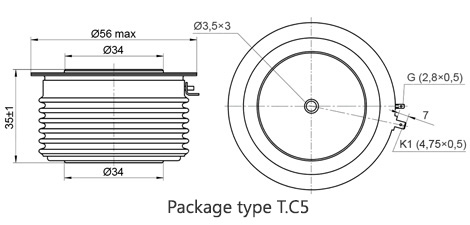

Tiristores de potencia T433 (250A)

Tiristores T433

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T433-250	a petición	3000 - 3600V	250A (100ºC) 335A (85ºC)	30 - 36	180 g	T.B3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T433

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T433-250

3000-3600

250 (100°C)
335 (85°C)

392

6.5

125

2.50/785

1.20

2.10

200-1000

300

3.0

320

250-500

210

0.040

Tiristores de potencia T933 (160A, 250A)

Tiristores T933

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T933-160	a petición	3800 - 4400V	160A (108ºC) 290A (85ºC)	38 - 44	180 g	T.B3	O143, O243, O343, OM103, OM104
T933-250	a petición	3800 - 4400V	250A (93ºC) 293A (85ºC)	38 - 44	180 g	T.B3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T933

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T933-160	3800-4400	160 (108°C) 290 (85°C)	251	3.5	125	2.15/502	1.597	2.592	70	200-2500	250	2.5	400	500-800	50	0.040
T933-250	3800-4400	250 (93°C) 293 (85°C)	392	3.5	125	2.60/785	1.572	2.562	70	200-2500	250	2.5	400	500-800	50	0.040

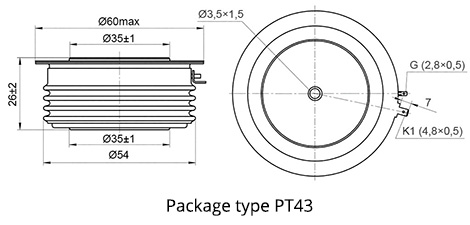

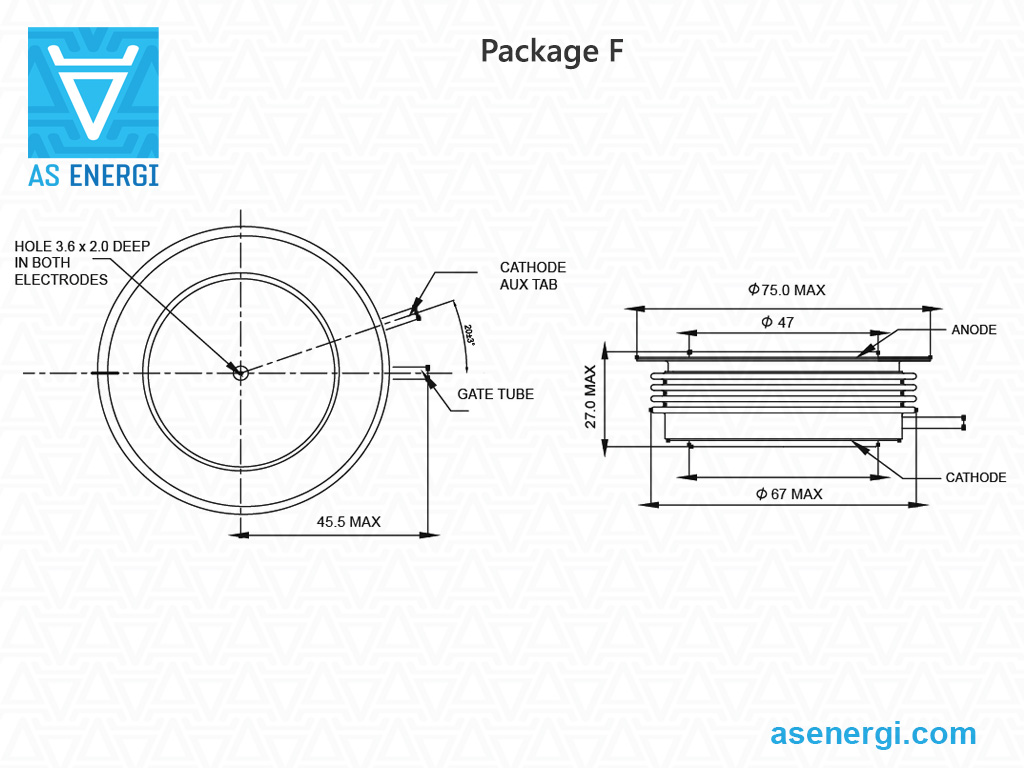

Tiristores de potencia T143 (320A – 1250A)

Tiristores T143



Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T143-320	a petición	5000 - 6600V	346A (85ºC) 425A (70ºC)	50 - 66	280 g	PT43	O143, O243, O343, OM103, OM104
T143-400	a petición	1800 - 2400V	490A (85ºC) 613A (70ºC)	18 - 24	240 g	PT42	O143, O243, O343, OM103, OM104
T143-500	a petición	400 - 1600V	604A (85ºC) 750A (70ºC)	4 - 16	240 g	PT42	O143, O243, O343, OM103, OM104
T143-630	a petición	400 - 1600V	680A (85ºC) 937A (70ºC)	4 - 16	240 g	PT42	O143, O243, O343, OM103, OM104
T143-800	a petición	900 - 1800V	847A (85ºC) 1050A (70ºC)	9 - 18	240 g	PT42	O143, O243, O343, OM103, OM104
T143-1000	a petición	200 - 1000V	1010A (85ºC) 1240A (70ºC)	2 - 10	180 g	PT41 PT42	O143, O243, O343, OM103, OM104
T143-1250	a petición	400 - 800V	1518A (85ºC) 1750A (70ºC)	4 - 8	180 g	PT41	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T143

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T143-320	5000-6600	346(85) 425(70)	667	4.5	125	1.80/1005	1.30	1.700	30	200-2000	250	2.5	200	630	100	0.042
T143-400	1800-2400	490(85) 613(70)	630	9.0	125	2.15/1256	1.20	0.950	50	200-1600	250	2.5	200	250	400	0.034
T143-500	400-1600	604(85) 750(70)	1178	11	125	1.80/1570	1.10	0.570	30	200-1600	250	2.5	200	320	605	0.034
T143-630	400-1600	680(85) 937(70)	850	13	125	1.65/1980	1.10	0.370	30	200-1600	250	3.5	200	160	845	0.030
T143-800	900-1800	847(85) 1050(70)	1649	14	125	1.70/2513	0.85	0.300	40	200-1600	250	2.5	200	160	980	0.032
T143-1000	200-1000	1010(85) 1240(70)	1947	21	130	1.60/3140	0.85	0.250	50	200-1600	250	2.5	200	100	2200	0.030
T143-1250	400-800	1518(85) 1750(70)	2747	21	150	1.70/3927	0.79	0.170	70	200-1600	250	2.5	200	100	2200	0.030

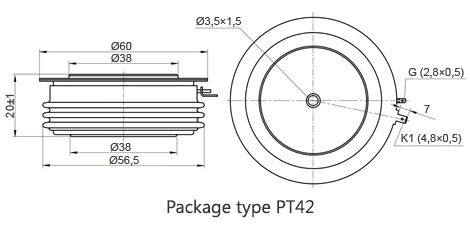

Tiristores de potencia T243 (400A – 1250A)

Tiristores T243


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T243-400	a petición	3400 - 4200V	456A (85ºC) 558A (70ºC)	34 - 42	240 g	PT42	O143, O243, O343, OM103, OM104
T243-500	a petición	1800 - 3400V	569A (85ºC) 706A (70ºC)	18 - 34	240 g	PT42	O143, O243, O343, OM103, OM104
T243-630	a petición	600 - 2800V	640A (85ºC) 796A (70ºC)	6 - 28	240 g	PT42	O243, O243, O343, OM103, OM104
T243-800	a petición	600 - 1800V	800A (87ºC) 833A (85ºC)	6 - 18	240 g 180 g	PT42 PT41	O143, O243, O343, OM103, OM104
T243-1000	a petición	200 - 1000V	1000A (85ºC)	2 - 10	240 g	PT42	O143, O243, O343, OM103, OM104
T243-1250	a petición	800 - 1200V	1250A (85ºC) 1470A (70ºC)	8 - 12	180 g	PT41	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T243

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T243-400	3400-4200	456(85) 558(70)	876	6.0	125	2.30/1257	1.150	1.270	70	500-2000	250	2.5	200	400	180	0.034
T243-500	1800-3400	569(85) 706(70)	1108	10	125	2.00/1570	1.120	0.670	50	500-1600	250	2.5	200	320	500	0.034
T243-630	600-2800	640(85) 796(70)	1250	11	125	1.95/1980	1.050	0.500	40	200-1600	250	2.5	200	320	610	0.034
T243-800	600-1800	800(85) 833(87)	1256	14	125	1.70/2512	0.939	0.324	100	200-2500	250	2.5	1250	160	980	0.030
T243-1000	200-1000	1000(85)	1570	19	140	1.60/3140	1.000	0.350	100	200-2500	200	3.0	200	160	1640	0.318
T243-1250	800-1200	1250(85) 1470(70)	2308	21	140	1.60/3927	0.850	0.200	50	500-16000	250	2.5	200	160	2200	0.030

Tiristores de potencia T343 (400A – 800A)

Tiristores T343


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T343-400	a petición	3800 - 4400V	400A (92ºC) 455A (85ºC)	38 - 44	280 g	T.C3	O143, O243, O343, OM103, OM104
T343-500	a petición	2000 - 2400V	500A (97ºC) 647A (85ºC)	20 - 24	210 g	T.C1	O143, O243, O343, OM103, OM104
T343-630	a petición	2000 - 2800V	630A (87ºC) 660A (85ºC)	20 - 28	210 g	T.C1	O143, O243, O343, OM103, OM104
T343-800	a petición	1000 - 1800V	800A (84ºC) 88A (85ºC)	10 - 18	280 g	T.C3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T343

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T343-400	3800-4400	400(92) 455(85)	628	6.5	125	2.25/1256	1.117	1.245	100	200-2500	250	2.5	500	500	210	0.035
T343-500	2000-2400	500(97) 647(85)	785	12.5	125	1.85/1570	1.068	0.626	100	200-2500	300	2.5	1600	250	780	0.030
T343-630	2000-2800	630(87) 660(85)	989	11	125	2.00/1978	0.999	0.629	100	200-2500	250	2.5	1600	250	600	0.030
T343-800	1000-1800	800(84) 788(85)	1256	14	130	1.50/1570	0.957	0.349	100	200-2500	250	2.5	1250	200	980	0.035

Tiristores de potencia T443 (320A – 630A)

Tiristores T443


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos

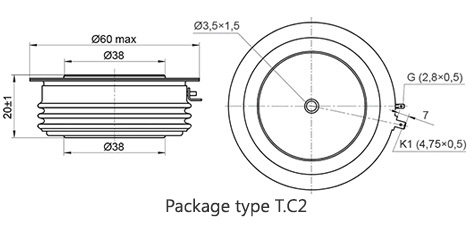

T443-320	a petición	3600 - 4400V	320A (85ºC)	36 - 44	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-400	a petición	3800 - 4200V	400A (92ºC) 455A (85ºC)	38 - 42	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-500	a petición	3000 - 3600V	500A (91ºC) 557A (85ºC)	30 - 36	240 g	T.C2 (PT42)	O143, O243, O343, OM103, OM104
T443-630	a petición	2000 - 2800V	630A (81ºC) 596A (85ºC)	20 - 28	280 g	T.C3	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T443

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T443-320	3600-4400	320(85)	502	5.0	140	2.60/1005	1.30	1.45	70	200-1000	250	3.0	200	400	180	0.034
T443-400	3800-4200	400(92) 455(85)	628	6.5	125	2.25/1256	1.117	1.245	100	200-2500	250	2.5	500	500	210	0.035
T443-500	3000-3600	500(91) 557(85)	785	9.0	125	2.10/785	1.150	0.800	100	1000	300	3.0	400	320	405	0.032
T443-630	2000-2800	630(81) 596(85)	989	11	125	2.00/1978	0.999	0.629	100	200-2500	250	2.5	1600	250	600	0.035

Tiristores de potencia T643 (320A 4600-6500V)

Tiristores T643


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T643-320	a petición	4600 - 6500V	320A (89ºC) 344A (85ºC)	46 - 65	280 g	T.C6 (PT43)	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T643

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T643-320

4600-6500

320(89)
344(85)

502

4.0

125

2.60/785

1.338

2.351

150

200-2500

300

2.5

500

800

0.035

Tiristores de potencia T743 (320A 4600-6500V)

Tiristores T743

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T743-320	a petición	4600 - 6500V	320A (79ºC) 293A (85ºC)	46 - 65	400 g	T.C5	O143, O243, O343, OM103, OM104

Especificaciones detalladas de los tiristores de potencia T743

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T743-320

4600-6500

320(79)
293(85)

502

4.0

125

2.60/785

1.338

2.351

150

1000-2500

250

2.5

500

800

0.045

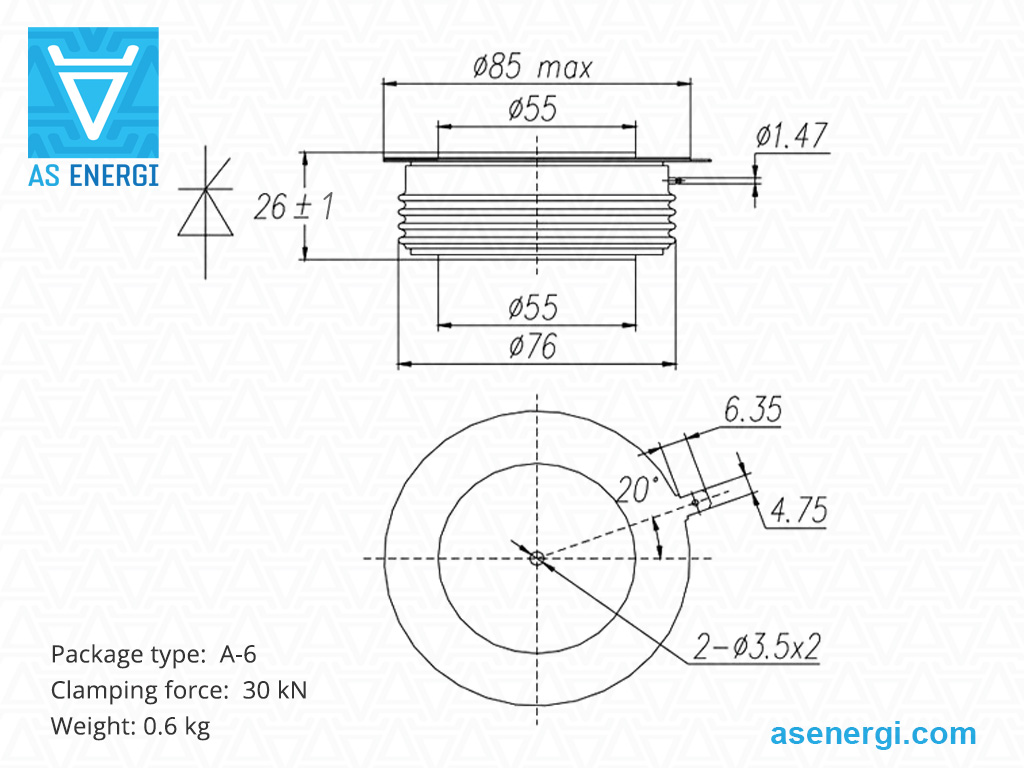

Tiristores de potencia T153 (630A – 2500A)

Tiristores T153


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T153-630	a petición	2000 - 2800V	890A (85ºC) 1110A (70ºC)	20 - 28	550 g	PT53	O153, O253, OM106
T153-800	a petición	1000 - 2000V	800A (85ºC)	10 - 20	550 g	PT53	O153, O253, OM106
T153-1000	a petición	1000 - 2000V	1034A (85ºC) 1290A (70ºC)	10 - 20	550 g	PT53	O153, O253, OM106

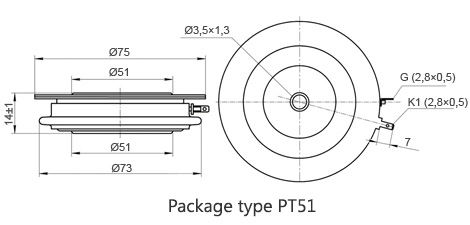

T153-1600	a petición	800 - 1200V	1687A (85ºC) 2060A (70ºC)	8 - 12	330 g	PT51	O153, O253, OM106
T153-2000	a petición	400 - 800V	2340A (85ºC) 2696A (70ºC)	4 - 8	330 g	PT51	O153, O253, OM106
T153-2500	a petición	200 - 400V	2616A (85ºC) 3020A (70ºC)	2 - 4	330 g	PT51	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T153

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T153-630	2000-2800	890(85) 1110(70)	1740	15	125	1.80/1980	1.05	0.370	50	1600	250	2.5	200	250	1100	0.022
T153-800	1000-2000	800(85)	1260	22	125	1.50/2512	0.92	0.250	70	1600	250	3.0	200	250	1440	0.024
T153-1000	1000-2000	1034(85) 1290(70)	2025	20	125	1.70/3140	0.95	0.260	70	1600	250	2.5	200	250	2400	0.024
T153-1600	800-1200	1687A(85) 2060A(70)	3234	30	130	1.50/5026	0.90	0.140	100	1600	250	2.5	200	160	4500	0.018
T153-2000	400-800	2340(85) 2696(70)	4233	36	150	1.45/6283	0.85	0.120	100	1600	250	2.5	200	160	6500	0.018
T153-2500	200-400	2616(85) 3020(70)	4741	40	150	1.40/7850	0.80	0.090	100	1600	250	2.5	200	125	8000	0.018

Tiristores de potencia T253 (500A – 2000A)

Tiristores T253

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T253-500	a petición	4600 - 6500V	500A (101ºC) 696A (85ºC)	46 - 65	550 g	PT53	O153, O253, OM106
T253-630	a petición	5000 - 6000V	650A (85ºC) 808A (70ºC)	50 - 60	550 g	PT53	O153, O253, OM106
T253-800	a petición	2000 - 2400V	910A (85ºC) 1130A (70ºC)	20 - 24	550 g	PT53	O153, O253, OM106
T253-1000	a petición	1000 - 2800V	1093A (85ºC) 1360A (70ºC)	10 - 28	550 g	PT53	O153, O253, OM106
T253-1250	a petición	400 - 1800V	1270A (85ºC) 1580A (70ºC)	4 - 18	550 g	PT53	O153, O253, OM106
T253-1390	a petición	2000 - 2400V	650A (85ºC) 808A (70ºC)	20 - 24	550 g	PT53	O153, O253, OM106
T253-1600	a petición	200 - 1000V	1600A (85ºC)	2 - 10	550 g	PT53	O153, O253, OM106
T253-2000	a petición	200 - 1000V	2000A (85ºC)	2 - 10	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T253

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T253-500	4600-6500	500(101) 696(85)	785	9.5	125	2.50/1570	1.27	1.125	200	1000-2500	250	2.5	400	800	450	0.018
T253-630	5000-6000	650(85) 808(70)	1270	10.0	125	2.70/1980	1.30	0.900	70	500-1600	250	2.5	200	125	500	0.022
T253-800	2000-2400	910(85) 1130(70)	1770	17	125	2.10/2500	1.20	0.440	70	200-1600	300	3.5	200	250	1440	0.020
T253-1000	1000-2800	1093(85) 1360(70)	2135	22	125	1.75/3140	1.02	0.300	70	500-1600	250	2.5	200	250	2400	0.020
T253-1250	400-1800	1270(85) 1580(70)	2480	28	125	1.60/3925	0.95	0.200	50	500-1600	200	2.5	200	160	3920	0.020
T253-1390	2000-2400	1390(86) 1425(85)	2182	29.0	125	1.50/3140	0.94	0.177	150	200-2500	300	2.5	2000	160	4200	0.018
T253-1600	200-1000	1600(85)	1930	30	140	1.50/5024	1.00	0.090	100	200-1600	200	2.5	200	160	4500	0.301
T253-2000	200-1000	2000(85)	2330	36	140	1.45/6280	0.97	0.08	100	200-1600	200	2.5	200	160	6500	0.301

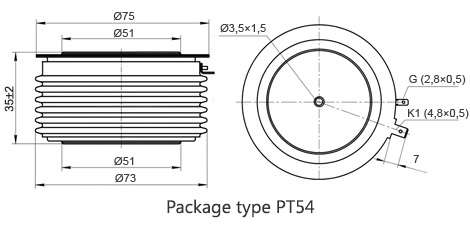

Tiristores de potencia T353 (500A – 1600A)

Tiristores T353


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T353-500	a petición	6000 - 7000V	588A (85ºC) 720A (70ºC)	60 - 70	720 g	PT54	O153, O253, OM106
T353-630	a petición	3600 - 4800V	810A (85ºC) 990A (70ºC)	36 - 48	550 g	PT53	O153, O253, OM106
T353-800	a petición	2400 - 3400V	930A (85ºC) 1150A (70ºC)	24 - 34	550 g	PT53	O153, O253, OM106
T353-1000	a petición	2000 - 3200V	1000A (85ºC) 1240A (70ºC)	20 - 32	550 g	PT53	O153, O253, OM106
T353-1600	a petición	1000 - 1800V	1558A (85ºC) 1930A (70ºC)	10 - 18	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T353

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T353-500	6000-7000	588(85) 720(70)	1130	9	125	2.40/1570	1.35	1.200	100	1600	250	2.5	200	800	405	0.022
T353-630	3600-4800	810(85) 990(70)	1550	15	125	2.30/1980	1.20	0.630	70	1600	250	2.5	200	400	1120	0.020
T353-800	2400-3400	930(85) 1150(70)	1800	17	125	2.00/2512	1.12	0.447	70	500-2500	250	2.5	200	320	1440	0.020
T353-1000	2000-3200	1000(85) 1240(70)	1940	19	125	2.00/3140	1.05	0.380	70	500-1600	320	2.5	200	320	1800	0.020
T353-1600	1000-1800	1558(85) 1930(70)	2512	29	125	1.60/5024	0.909	0.135	150	200-2500	300	2.5	2000	160	4200	0.020

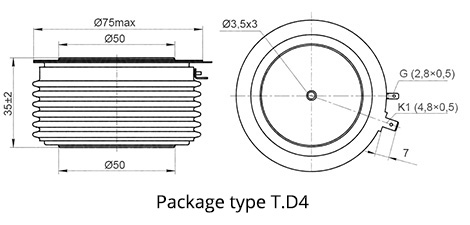

Tiristores de potencia T453 (630A – 1250A)

Tiristores T453

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T453-630	a petición	2400 - 3600V	630A (104ºC) 1004A (85ºC)	24 - 36	550 g	PT53	O153, O253, OM106
T453-800	a petición	2400 - 3600V	800A (96ºC) 1018A (85ºC)	24 - 36	550 g	PT53	O153, O253, OM106
T453-1000	a petición	1000 - 2400V	1000A (95ºC) 1243A (85ºC)	10 - 24	550 g	PT53	O153, O253, OM106
T453-1250	a petición	1000 - 1800V	1250A (90ºC) 1385A (85ºC)	10 - 18	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T453

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T453-630	2400-3600	630(104) 1004(85)	989	19	125	1.80/1978	1.088	0.457	150	200-2500	300	2.5	1250	400	1600	0.018
T453-800	2400-3600	800(96) 1018(85)	1256	20	125	1.95/2512	1.078	0.443	150	200-2500	300	2.5	1250	400	1800	0.080
T453-1000	1000-2400	1000(95) 1243(85)	1570	25	125	1.75/3140	0.967	0.269	150	200-2500	300	2.5	2000	160	2800	0.018
T453-1250	1000-1800	1250(90) 1385(85)	1962	29	125	1.70/3925	0.998	0.179	150	200-2500	300	2.5	1250	160	4200	0.018

Tiristores de potencia T553 (500A – 1250A)

Tiristores T553

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T553-500	a petición	3600 - 4400V	500A (106ºC) 824A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-630	a petición	3600 - 4400V	630A (99ºC) 855A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-800	a petición	3600 - 4400V	800A (88ºC) 847A (85ºC)	36 - 44	550 g	PT53	O153, O253, OM106
T553-1000	a petición	800 - 1800V	1000A (85ºC)	8 - 18	550 g	PT53	O153, O253, OM106
T553-1250	a petición	800 - 1800V	1250A (85ºC)	8 - 18	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T553

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T553-500	3600-4400	500(106) 824(85)	785	14	125	2.20/1570	1.169	0.754	150	200-2500	250	2.5	1000	500	930	0.018
T553-630	3600-4400	630(99) 855(85)	989	15	125	2.30/1978	1.135	0.698	150	200-2500	250	2.5	1000	500	1000	0.018
T553-800	3600-4400	800(88) 847(85)	1256	16	125	2.60/2512	1.144	0.713	150	200-2500	250	2.5	1000	500	1100	0.018
T553-1000	800-1800	1000(85)	1570	24.5	125	1.80/3140	1.000	0.290	70	200-1600	300	3.5	200	250	2400	0.020
T553-1250	800-1800	1250(85)	1960	28	125	1.60/3925	0.920	0.210	70	200-1600	300	3.5	200	250	3600	0.018

Tiristores de potencia T653 (500A – 1000A)

Tiristores T653


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T653-500	a petición	8000 - 9500V	550A (85ºC) 675A (70ºC)	80 - 95	720 g	PT54	O153, O253, OM106
T653-630	a petición	2000 - 3400V	630A (85ºC)	20 - 34	550 g	PT53	O153, O253, OM106
T653-800	a petición	4600 - 6500V	800A (79ºC) 733A (85ºC)	46 - 65	550 g	PT53	O153, O253, OM106
T653-1000	a petición	2000 - 3200V	1000A (85ºC)	20 - 32	550 g	PT53	O153, O253, OM106

Especificaciones detalladas de los tiristores de potencia T653

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T653-500	8000-9500	550(85) 675(70)	1060	12	125	2.70/1570	1.540	1.300	120	500-2000	250	2.5	200	1000	720	0.022
T653-630	2000-3400	630(85)	990	15	125	2.10/1978	1.100	0.650	70	200-1600	300	3.0	200	250	620	0.020
T653-800	4600-6500	800(79) 733(85)	1256	10	125	2.40/2512	1.269	0.981	200	500-2500	300	2.5	60	630	500	0.018
T653-1000	2000-3200	1000(85)	1570	19	125	2.00/3140	0.980	0.400	70	200-1600	300	3.0	200	250	780	0.018

Tiristores de potencia T753, T853, T953 (500A – 800A)

Tiristores T753, T853



Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T753-800	a petición	3400 - 4400V	821A (85ºC) 1010A (70ºC)	34 - 44	550 g	PT53	O153, O253, OM106
T853-500	a petición	4600 - 6500V	500A (98ºC) 651A (85ºC)	46 - 65	720 g	PT54	O153, O253, OM106
T953-800	a petición	4600 - 6500V	685A (85ºC) 800A (73ºC)	46 - 65	700 g	T.D4 (PT54)	O153, O253

Especificaciones detalladas de los tiristores de potencia T753, T853, T953

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T753-800	3400-4400	821(85) 1010(70)	1586	15	125	2.25/2513	1.18	0.62	70	500-2500	250	2.5	200	400	1100	0.020
T853-500	4600-6500	500(98) 651(85)	785	9.5	125	2.50/1570	1.272	1.125	200	500-2500	250	2.5	400	800	410	0.020
T953-800	4600-6500	685(85) 800(73)	1256	10	125	2.40/1500	1.269	0.981	200	1000-2500	300	2.5	60	630	500	0.020

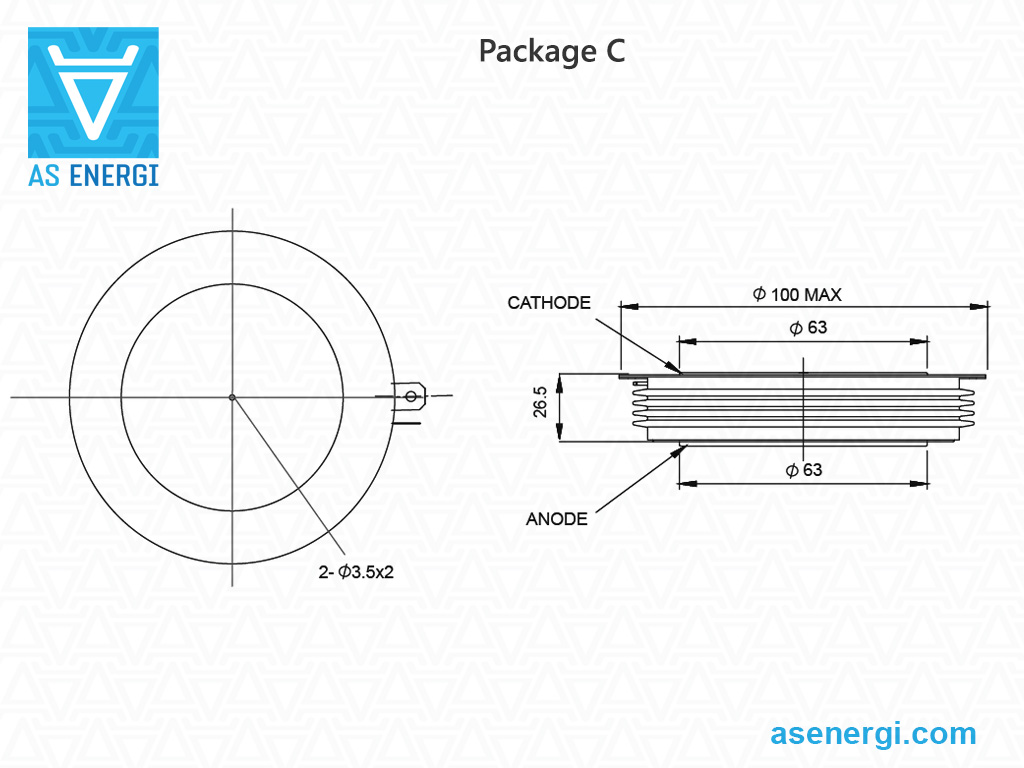

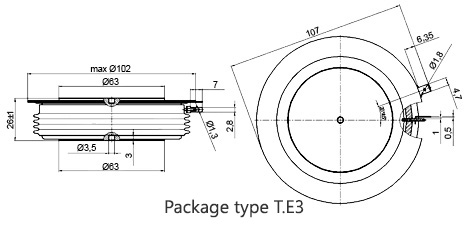

Tiristores de potencia T163 (800A – 3200A)

Tiristores T163


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T163-800	a petición	6000 - 7000V	910A (85ºC) 1110A (70ºC)	60 - 70	700 g	PT63	O163, OM107, OM207
T163-1000	a petición	3400 - 4400V	1091A (85ºC) 1343A (70ºC)	34 - 44	700 g	PT63	O163, OM107, OM207
T163-1250	a petición	2000 - 2800V	1300A (85ºC) 1610A (70ºC)	20 - 28	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-1600	a petición	1200 - 1800V	1615A (85ºC) 2023A (70ºC)	12 - 18	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-2000	a petición	400 - 1200V	2340A (85ºC) 2696A (70ºC)	4 - 12	700 g 1000 g	PT63 (T.E3)	O163, OM107, OM207
T163-2500	a petición	200 - 800V	2670A (85ºC) 3190A (70ºC)	2 - 8	700 g	PT63	O163, OM107, OM207
T163-3200	a petición	200 - 400V	3470A (85ºC) 3890A (70ºC)	2 - 4	700 g	PT63	O163, OM107, OM207

Especificaciones detalladas de los tiristores de potencia T163

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T163-800	6000-7000	910A(85ºC) 1110A(70ºC)	1680	15	125	2.50/2513	1.30	0.650	120	500-1600	250	2.5	200	1000	720	0.017
T163-1000	3400-4400	1091A(85ºC) 1343A(70ºC)	2109	20	125	2.20/3140	1.14	0.428	100	1600-2000	250	2.5	200	500	2000	0.016
T163-1250	2000-2800	1300A(85ºC) 1610A(70ºC)	2520	25	125	2.00/3925	1.05	0.270	100	500-1600	250	2.5	200	250	3100	0.016
T163-1600	1200-1800	1615A(85ºC) 2023A(70ºC)	3176	35	125	1.65/5026	0.95	0.150	100	500-1600	250	2.5	200	160	6200	0.016
T163-2000	400-1200	2340A(85ºC) 2696A(70ºC)	4220	40	130	1.45/6283	0.96	0.065	100	500-1600	250	2.5	200	120	8000	0.016
T163-2500	200-800	2670A(85ºC) 3190A(70ºC)	5000	50	140	1.35/7850	0.82	0.070	120	500-1600	250	2.5	200	100	12500	0.016
T163-3200	200-400	3470A(85ºC) 3890A(70ºC)	5000	52	145	1.30/10050	0.77	0.063	120	500-1600	250	2.5	200	160	12500	0.014

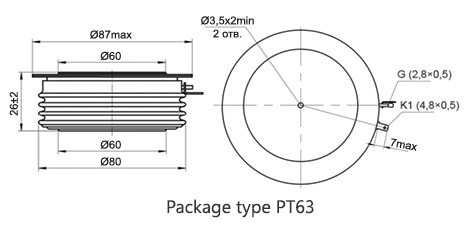

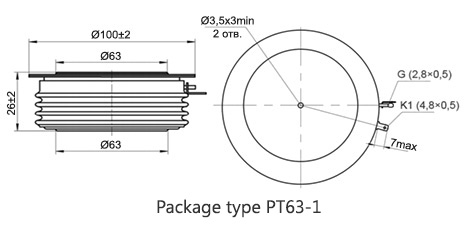

Tiristores de potencia T263 (800A – 2000A)

Tiristores T263


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T263-800	a petición	4400 - 5200V	920A (85ºC) 1120A (70ºC)	44 - 52	700 g	PT63	O163, OM107, OM207
T263-1000	a petición	4600 - 5200V	1000A (104ºC) 1632A (85ºC)	46 - 52	1000 g	PT63-1 (T.E3)	O163, OM107, OM207
T263-1250	a petición	2800 - 3200V	1257A (85ºC) 1550A (70ºC)	28 - 32	700 g	PT63	O163, OM107, OM207
T263-2000	a petición	1400 - 2000V	2000A (85ºC)	14 - 20	1000 g	PT63-1	O163, OM107, OM207

Especificaciones detalladas de los tiristores de potencia T263

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T263-800	4400-5200	920A(85ºC) 1120A(70ºC)	1680	15	125	2.40/2513	1.20	0.600	120	500-1600	250	2.5	200	500	720	0.017
T263-1000	4600-5200	1000A(104ºC) 1632A(85ºC)	1570	21	125	2.80/5000	1.05	0.350	200	500-1000	300	3.0	200	800	2000	0.010
T263-1250	2800-3200	1257A(85ºC) 1550A(70ºC)	2520	22	125	2.00/3925	1.10	0.330	100	500-1600	250	2.5	200	250	3100	0.015
T263-2000	1400-2000	2000A(85ºC)	3140	45	125	1.75/6283	1.10	0.125	200	500-1600	300	3.0	200	160	8000	0.013

Tiristores de potencia T663 (1600A)

Tiristores T663

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T663-1600	a petición	2000 - 3200V	1600A (85ºC)	20 - 32	1000 g	PT63-1	O163, OM107, OM207

Especificaciones detalladas de los tiristores de potencia T663

A(°C)

°C

V/A

mΩ

V/µs

A/µs

µs

kA²·s

°C/W

T663-1600

2000-3200

1600A(85ºC)

2510

125

2.00/5026

1.20

0.230

200

500-1600

300

3.0

200

320

5900

0.013

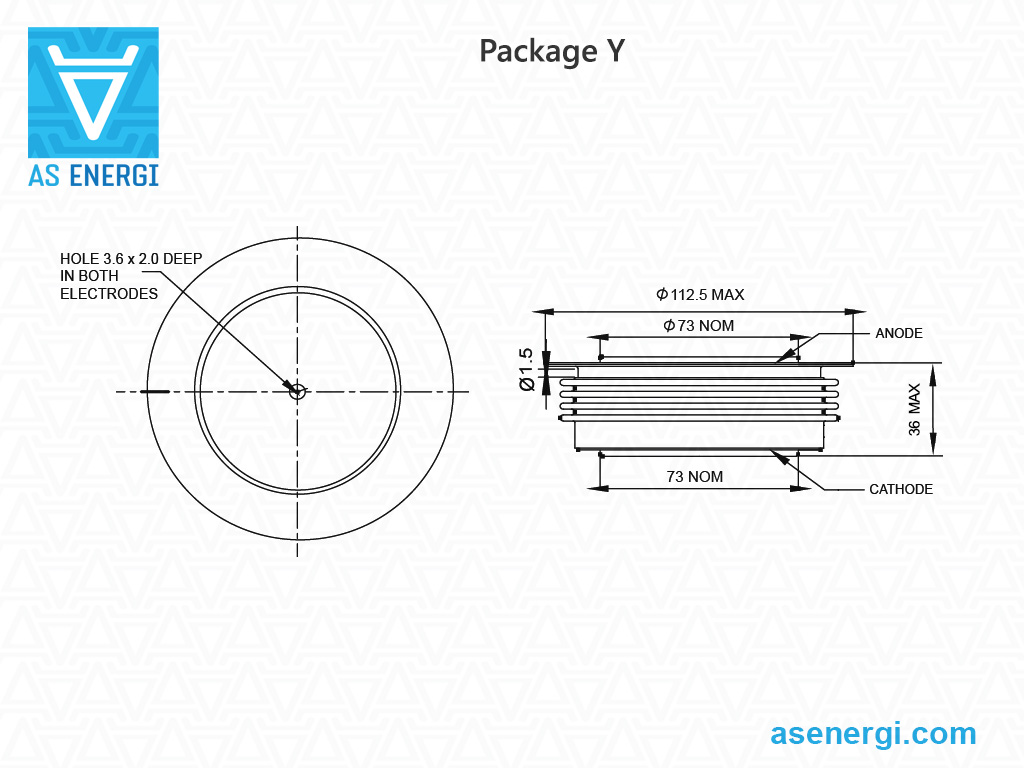

Tiristores de potencia T173 (1000A – 6300A)

Tiristores T173

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T173-1000	a petición	6000 - 7000V	1020A (85ºC) 1240A (70ºC)	60 - 70	1200 g	PT73	O173, O273
T173-1250	a petición	5000 - 6500V	1240A (85ºC) 1530A (70ºC)	50 - 65	1200 g	PT73	O173, O273
T173-1600	a petición	2400 - 3400V	1705A (85ºC) 2103A (70ºC)	24 - 34	1200 g	PT73	O173, O273
T173-2000	a petición	1600 - 2000V	2360A (85ºC) 2950A (70ºC)	16 - 20	1200 g	PT73	O173, O273
T173-2500	a petición	1000 - 1800V	2635A (85ºC) 3290A (70ºC)	10 - 18	1200 g	PT73	O173, O273
T173-3200	a petición	200 - 1200V	3260A (85ºC) 4015A (70ºC)	2 - 12	1200 g	PT73	O173, O273
T173-4000	a petición	200 - 1000V	4025A (85ºC) 4780A (70ºC)	2 - 10	1200 g	PT73	O173, O273
T173-5000	a petición	200 - 800V	4777A (85ºC) 5540A (70ºC)	2 - 8	1200 g	PT73	O173, O273
T173-6300	a petición	200 - 400V	5630A (85ºC) 6540A (70ºC)	2 - 4	1200 g	PT73	O173, O273

Especificaciones detalladas de los tiristores de potencia T173

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T173-1000	6000-7000	1020(85) 1240(70)	1950	20	125	2.30/3140	1.40	0.750	200	500-1600	250	2.5	200	500	2000	0.012
T173-1250	5000-6500	1240(85) 1530(70)	2400	26	125	2.40/3930	1.30	0.450	200	1000-2000	250	2.5	200	1000	3400	0.012
T173-1600	2400-3400	1705(85) 2103(70)	3302	34	125	2.10/5030	1.08	0.250	180	500-1600	250	2.5	200	400	5800	0.011
T173-2000	1600-2000	2360(85) 2850(70)	4637	49	125	1.65/6280	0.92	0.106	180	500-1600	250	2.5	200	200	12000	0.011
T173-2500	1000-1800	2635(85) 3290(70)	5166	52	125	1.70/7850	0.90	0.095	180	500-1600	250	2.5	200	250	14000	0.010
T173-3200	200-1200	3260(85) 4015(70)	6300	60	130	1.50/10050	0.88	0.062	200	500-1600	250	2.5	200	200	18000	0.010
T173-4000	200-1000	4025(85) 4780(70)	7500	62	140	1.50/12560	0.84	0.053	200	1000-1600	250	2.5	200	200	19000	0.010
T173-5000	200-800	4777(85) 5540(70)	8690	66	150	1.50/15708	0.83	0.045	200	500-1600	250	2.5	200	200	22000	0.010
T173-6300	200-400	5630(85) 6540(70)	10274	70	150	1.50/19780	0.77	0.032	200	1000	250	2.5	200	160	24000	0.0095

Tiristores de potencia T273 (1000A – 5000A)

Tiristores T273


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos

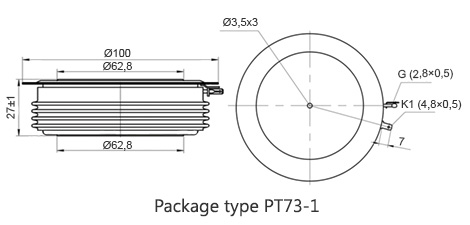

T273-1000	a petición	6000 - 7000V	1420A (70ºC)	60 - 70	1200 g 1700 g	PT73 PT74	O173, O273
T273-1250	a petición	3600 - 4800V	1577A (85ºC) 1937A (70ºC)	36 - 48	1200 g	PT73	O173, O273
T273-1600	a petición	4000 - 4800V	1860A (85ºC) 2239A (70ºC)	40 - 48	1700 g	PT74	O173, O273
T273-2000	a petición	1800 - 2800V	2120A (85ºC) 2630A (70ºC)	18 - 28	1200 g	PT73	O173, O273
T273-3200	a petición	200 - 1800V	3200A (85ºC)	2 - 18	1200 g	PT73	O173, O273
T273-4000	a petición	200 - 1000V	4000A (85ºC)	2 - 10	1200 g	PT73	O173, O273
T273-5000	a petición	200 - 800V	5000A (80ºC)	2 - 8	1200 g	PT73	O173, O273

Especificaciones detalladas de los tiristores de potencia T273

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T273-1000	6000-7000	1420(70)	1570	22	125	2.30/3140	1.30	0.550	200	500-1600	250	2.5	200	1000	2600	0.012
T273-1250	3600-4800	1577(85) 1937(70)	3041	32	125	2.40/3930	1.10	0.310	200	500-2000	250	2.5	200	500	5100	0.011
T273-1600	4000-4800	1860(85) 2280(70)	3585	36	125	2.40/5030	1.00	0.250	180	500-1600	250	2.5	200	400	6500	0.010
T273-2000	1800-2800	2120(85) 2630(70)	4125	42	125	1.75/6280	0.95	0.147	180	500-1600	250	2.5	200	320	8900	0.011
T273-3200	200-1800	3200(85)	5024	57	125	1.50/7850	0.81	0.084	300	500-1000	300	3.0	630	250	16245	0.008
T273-4000	200-1000	4000(85)	6280	62	140	1.50/12560	0.92	0.050	200	500-1600	300	3.0	250	160	18500	0.009
T273-5000	200-800	5000(80)	7850	65	140	1.48/15700	0.83	0.048	200	500-1600	300	3.0	250	160	21000	0.008

Tiristores de potencia T373 (1250A – 3200A)

Tiristores T373


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T373-1250	a petición	3600 - 4400V	1577A (85ºC) 1937A (70ºC)	36 - 44	1000 g	PT73-1	O173, O273
T373-1600	a petición	3000 - 3600V	1600A (82ºC) 1855A (85ºC)	30 - 36	1700 g	PT74	O173, O273
T373-2000	a petición	2000 - 2800V	2160A (85ºC) 2670A (70ºC)	20 - 28	1000 g	PT73-1	O173, O273
T373-2500	a petición	1000 - 1800V	2500A (90ºC) 2806A (85ºC)	10 - 18	1700 g	PT74	O173, O273

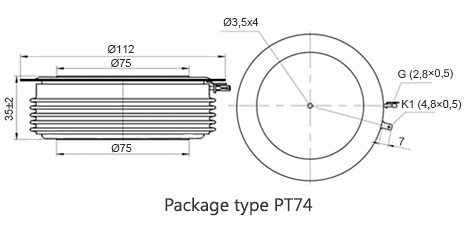

T373-3200	a petición	1000V	3200A (97ºC) 3867A (85ºC)	10	1700 g	PT74	O173, O273

Detailed specifications of Power Thyristors T373

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T373-1250	3600-4400	1577(85) 1937(70)	3041	32	125	2.10/3930	1.10	0.310	200	500-2000	250	2.5	200	500	5100	0.011
T373-1600	3000-3600	1600(92) 1855(85)	2512	36	125	2.05/5024	1.15	0.220	300	200-1000	300	3.0	800	500	5990	0.010
T373-2000	2000-2800	2120(85) 2630(70)	4125	42	125	1.75/6280	0.95	0.147	180	500-1600	250	2.5	200	320	8900	0.011
T373-2500	1000-1800	2500(92) 2806(70)	3925	69	125	1.55/7850	0.909	0.075	300	200-2500	250	2.5	2000	250	21500	0.009
T373-3200	1000	3200(97) 3867(85)	5024	62	140	1.50/12560	0.92	0.050	200	500-1600	250	2.5	630	250	29200	0.010

Tiristores de potencia T673 (1600A – 2500A)

Tiristores T673

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T673-1600	a petición	2000 - 3200V	1570A (85ºC) 1930A (70ºC)	20 - 32	1200 g	PT73	O173, O273
T673-2000	a petición	1200 - 2800V	2000A (85ºC)	12 - 28	1200 g	PT73	O173, O273
T673-2500	a petición	1200 - 1800V	2500A (85ºC)	12 - 18	1200 g	PT73	O173, O273

Especificaciones detalladas de los tiristores de potencia T673

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	°C/W
T673-1600	2000-3200	1600(85)	1810	34	125	2.10/5024	1.25	0.210	200	500-1600	300	3.0	200	320	25000	0.009
T673-2000	1200-2800	2000(85)	2165	40	125	2.05/6280	1.15	0.200	200	500-1600	300	3.0	200	320	25000	0.009
T673-2500	1200-1800	3200(85)	2730	45	125	1.70/7850	1.05	0.100	200	500-1600	300	3.0	200	250	25000	0.009

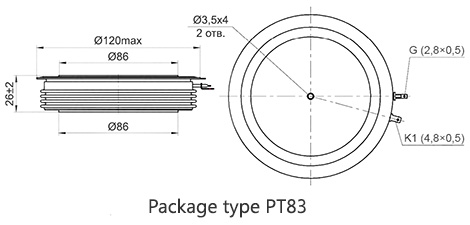

Tiristores de potencia T183 (1600A – 5000A)

Tiristores T183


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T183-1600	a petición	5400 - 6500V	1807A (85ºC) 2210A (70ºC)	54 - 65	1800 g	PT83	O193, OM109, OM209
T183-2000	a petición	4400 - 5200V	2620A (85ºC) 2140A (70ºC)	44 - 52	1800 g	PT83	O193, OM109, OM209
T183-2500	a petición	3600 - 4200V	2510A (85ºC) 4200A (70ºC)	36 - 42	1800 g	PT83	O193, OM109, OM209
T183-3200	a petición	1800 - 2800V	3208A (85ºC) 3990A (70ºC)	18 - 28	1800 g	PT83	O193, OM109, OM209
T183-4000	a petición	800 - 1600V	3680A (85ºC) 4620A (70ºC)	8 - 16	1800 g	PT83	O193, OM109, OM209

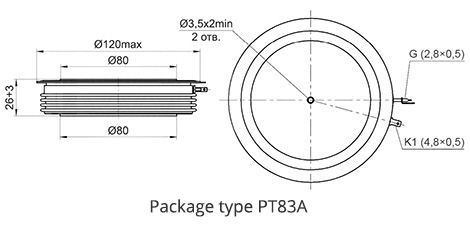

T183-5000	a petición	200 - 1000V	5000A (85ºC)	2 - 10	1800 g	PT83A	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T183

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T183-1600	5400-6500	1807(85) 2210(70)	2370	38	125	2.70/5030	1.25	0.34	250	1600-2000	250	2.5	200	1000	7300	0.008
T183-2000	4400-5200	2620(85) 2140(70)	4116	44	125	2.40/6280	1.07	0.24	250	1600-2000	250	2.5	200	630	9700	0.008
T183-2500	3600-4200	2510(85) 3094(70)	4858	50	125	2.00/7850	1.00	0.16	250	1600-2000	250	2.5	200	500	12500	0.008
T183-3200	1800-2800	3208(85) 3094(70)	6266	60	125	1.60/10050	0.91	0.087	250	1600-2000	250	2.5	200	400	18000	0.0078
T183-4000	800-1600	3680(85) 4620(70)	7257	70	125	1.55/12570	0.864	0.055	250	1600-2000	250	2.5	200	250	25000	0.008
T183-5000	200-1000	5000(85)	7850	72	125	1.43/15700	0.93	0.032	350	500-1600	400	3.0	250	250	28000	0.0075

Tiristores de potencia T283 (1600A – 3200A)

Tiristores T283



Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos

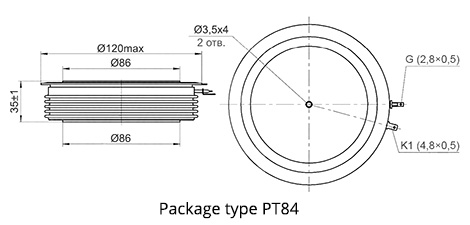

T283-1600	a petición	6000V	1910A (85ºC) 2350A (70ºC)	60	2000 g	PT84	O193, OM109, OM209
T283-2000	a petición	4600 - 5200V	2000A (92ºC) 2322A (85ºC)	46 - 52	1800 g	PT83	O193, OM109, OM209
T283-2500	a petición	3000 - 3400V	2736A (85ºC) 3380A (70ºC)	30 - 34	1900 g	PT83	O193, OM109, OM209
T283-3200	a petición	1200 - 2000V	3208A (85ºC)	12 - 20	1800 g	PT83A	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T283

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T283-1600	6000	1910(85) 2350(70)	3690	40	125	2.80/5030	1.30	0.30	250	1600-2000	250	2.5	200	500	8000	0.0077
T283-2000	4600-5200	2000(92) 2322(85)	3140	35	125	2.50/6300	1.00	1.290	300	500-1600	300	3.0	200	800	6100	0.0065
T283-2500	3000-3400	2736(85) 3380(70)	5306	55	125	1.85/7850	0.95	0.13	250	1600-2000	250	2.5	200	400	15000	0.008
T283-3200	1200-2000	3208(85)	5024	62	125	1.68/10050	0.97	0.71	350	500-1600	400	3.0	250	250	18000	0.0075

Tiristores de potencia T383, T583, T683 (1600A – 3200A)

Tiristores T383, T583, T683


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T383-1600	a petición	6800 - 7400V	1740A (85ºC) 2120A (70ºC)	68 - 74	2000 g	PT84	O193, OM109, OM209
T383-2500	a petición	2200 - 3200V	2500A (85ºC)	22 - 32	1800 g	PT83A	O193, OM109, OM209
T583-3200	a petición	1200 - 2000V	3200A (85ºC)	12 - 20	1800 g	PT83A	O193, OM109, OM209
T683-2500	a petición	2200 - 3200V	2500A (85ºC)	22 - 32	1800 g	PT83A	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T383, T583, T683

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T383-1600	6800-7400	1740(85) 2120(70)	3300	35	125	3.00/5030	1.20	0.39	250	1600-2000	250	2.5	200	1000	6200	0.008
T383-2500	2200-3200	2500(85)	3925	55	125	2.00/7850	1.05	0.19	350	500-1600	400	3.0	250	320	15000	0.0075
T583-3200	1200-2000	3200(85)	5024	62	125	1.68/10050	0.97	0.71	350	500-1600	400	3.0	250	250	25000	0.0075
T683-2500	2200-3200	2500(85)	3925	55	125	2.00/7850	1.05	1.91	350	500-1600	400	3.0	250	320	25000	0.0075

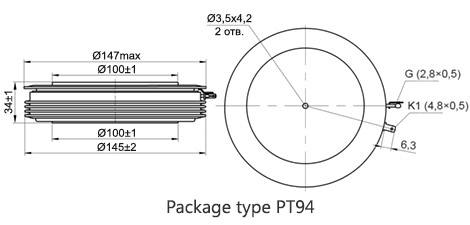

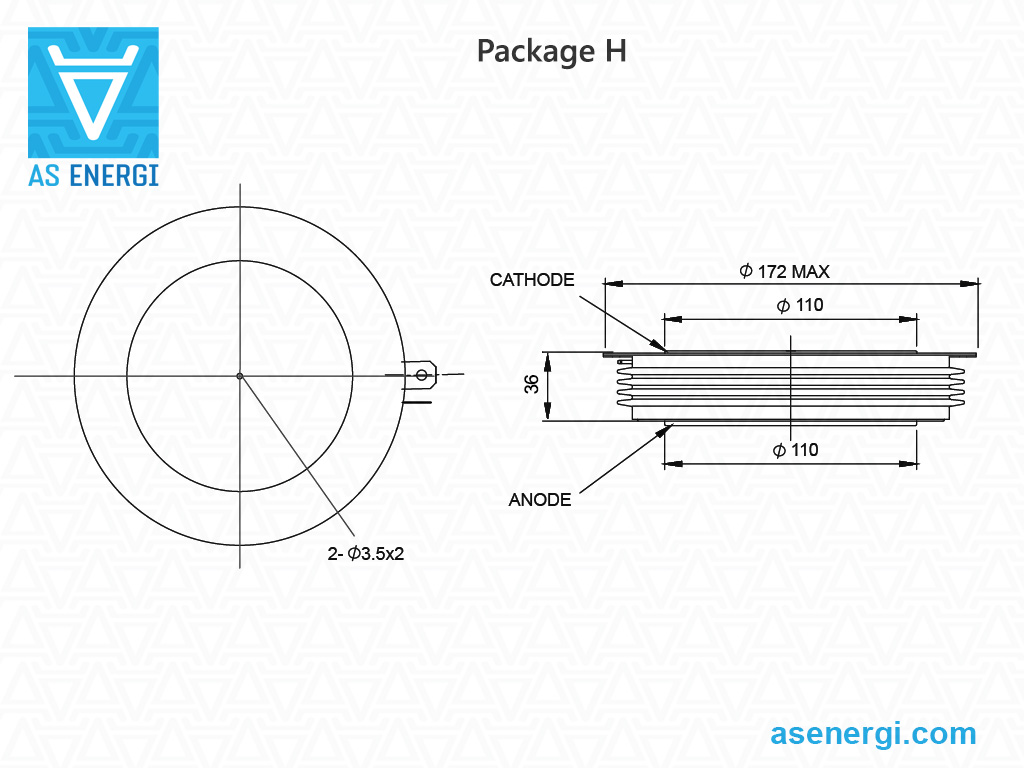

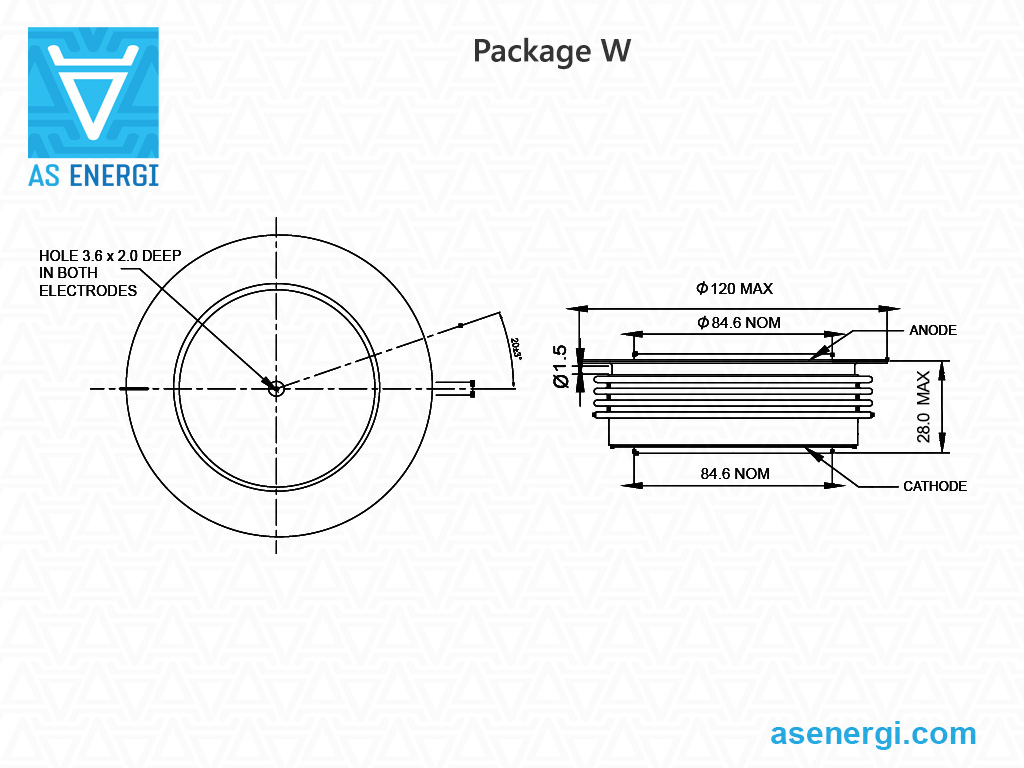

Tiristores de potencia T193 (2000A – 5000A)

Tiristores T193


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T193-2000	a petición	6600 - 7000V	2025A (85ºC) 2456A (70ºC)	66 - 70	3000 g	PT94	O193, OM109, OM209
T193-2500	a petición	3400 - 4200V	3030A (85ºC) 3720A (70ºC)	34 - 42	3000 g	PT94	O193, OM109, OM209
T193-3200	a petición	2800 - 3400V	3590A (85ºC) 4380A (70ºC)	28 - 34	3000 g	PT94	O193, OM109, OM209
T193-3600	a petición	3000 - 3600V	3600A (91ºC) 4930A (70ºC)	30 - 36	2200 g	PT93	O193, OM109, OM209
T193-4000	a petición	1800 - 2800V	4104A (85ºC) 5096A (70ºC)	18 - 28	3000 g	PT94	O193, OM109, OM209
T193-5000	a petición	800 - 1800V	5015A (85ºC) 6250A (70ºC)	8 - 18	3000 g	PT94	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T193

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T193-2000	6600-7000	2025A(85ºC) 2456A(70ºC)	3856	45	125	2.50/6280	1.25	0.420	300	1600-2000	250	2.5	200	1000	10200	0.0059
T193-2500	3400-4200	3030A(85ºC) 3720A(70ºC)	5940	68	125	1.80/7850	1.08	0.160	300	1600-2000	250	2.5	200	630	23000	0.0058
T193-3200	2800-3400	3614A(85ºC) 4477A(70ºC)	7030	75	125	1.45/10050	1.05	0.100	300	500-1600	250	2.5	200	400	28000	0.0057
T193-3600	3000-3600	3600A(91ºC) 4930A(70ºC)	5652	72	125	1.70/6300	0.90	0.110	300	500-1000	300	3.0	1000	630	23970	0.0050
T193-4000	1800-2800	4104A(85ºC) 5096A(70ºC)	8000	90	125	1.45/12570	0.95	0.075	300	500-1600	250	2.5	200	400	41000	0.0057
T193-5000	800-1800	5015A(85ºC) 6250A(70ºC)	9817	100	125	1.48/15708	0.83	0.048	200	500-1600	250	2.5	200	400	50000	0.0056

Tiristores de potencia T293 (2000A – 5000A)

Tiristores T293


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T293-2000	a petición	5400 - 6500V	2377A (85ºC) 2897A (70ºC)	54 - 65	3000 g	PT94	O193, OM109, OM209
T293-2500	a petición	4400 - 5200V	2820A (85ºC) 3460A (70ºC)	44 - 52	3000 g	PT94	O193, OM109, OM209
T293-3200	a petición	2800 - 3400V	4132A (85ºC) 5095A (70ºC)	28 - 34	2200 g	PT93	O193, OM109, OM209
T293-4000	a petición	1800 - 2800V	4430A (85ºC) 5487A (70ºC)	18 - 28	2200 g	PT93	O193, OM109, OM209
T293-5000	a petición	800 - 1800V	5430A (85ºC) 6750A (70ºC)	8 - 18	2200 g	PT93	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T293

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T293-2000	5400-6500	2377A(85ºC) 2897A(70ºC)	4548	54	125	2.40/6280	1.20	0.290	300	1600-2000	250	2.5	200	1000	14.7	0.0058
T293-2500	4400-5200	2820A(85ºC) 3460A(70ºC)	5230	56	125	2.30/7850	1.12	0.190	300	1600-2000	250	2.5	200	630	16	0.0058
T293-3200	2800-3400	4132A(85ºC) 5095A(70ºC)	8000	75	125	1.75/10050	0.96	0.092	300	500-1600	250	2.5	200	400	28	0.0051
T293-4000	1800-2800	4430A(85ºC) 5487A(70ºC)	8614	90	125	1.45/12570	0.95	0.075	300	500-1600	250	2.5	200	400	41	0.0051
T293-5000	800-1800	5430A(85ºC) 6750A(70ºC)	10597	100	125	1.48/15708	0.83	0.048	200	500-1600	250	2.5	200	250	50	0.0051

Tiristores de potencia T393 (2000A – 5000A)

Tiristores T393


Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos
T393-2000	a petición	6600 - 7000V	2162A (85ºC) 2618A (70ºC)	66 - 70	2200 g	PT93	O193, OM109, OM209
T393-2500	a petición	4400 - 5200V	2973A (85ºC) 3632A (70ºC)	44 - 52	2200 g	PT93	O193, OM109, OM209
T393-3200	a petición	3400 - 4200V	2973A (85ºC) 3632A (70ºC)	34 - 42	2200 g	PT93	O193, OM109, OM209
T393-3600	a petición	3000 - 3600V	3600A (85ºC) 4540A (70ºC)	30 - 36	3000 g	PT94	O193, OM109, OM209
T393-4000	a petición	2000 - 2800V	4000A (90ºC) 5420A (70ºC)	20 - 28	3000 g	PT94	O193, OM109, OM209
T393-5000	a petición	1000 - 1800V	5000A (78ºC) 5600A (70ºC)	10 - 18	3000 g	PT94	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T393

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T393-2000	6600-7000	2162A(85ºC) 2618A(70ºC)	4110	45	125	2.50/6280	1.25	0.420	300	1600-2000	250	2.5	200	1000	10.20	0.0053
T393-2500	4400-5200	2973A(85ºC) 3632A(70ºC)	5700	56	125	2.30/7850	1.12	0.200	200	1600-2000	250	2.5	200	630	16.00	0.0052
T393-3200	3400-4200	3590A(85ºC) 4380A(70ºC)	6880	68	125	1.50/10050	0.90	0.140	300	1000	250	2.5	200	630	23.00	0.0052
T393-3600	3000-3600	3600A(85ºC) 4540A(70ºC)	5652	72	125	1.70/6300	0.90	0.110	300	1000	300	3.0	1000	630	25.97	0.0057
T393-4000	2000-2800	4000A(90ºC) 5420A(70ºC)	6280	75	125	1.45/6300	0.85	0.070	300	1000	300	3.0	1000	500	28.12	0.0057
T393-5000	1000-1800	5000A(78ºC) 5600A(70ºC)	7850	94	125	1.30/6300	0.90	0.060	400	500-1600	300	3.0	1000	400	44.18	0.0057

Tiristores de potencia T693 (3200A – 4000A)

Tiristores T693

Serie	Precio	Tensión V_DRM, V_RRM	Corriente de avance media I_T(AV) (T_C, ºC)	Código de tensión V_RRM / 100	Peso	Tipo de envase	Disipador térmico	Ficha de datos

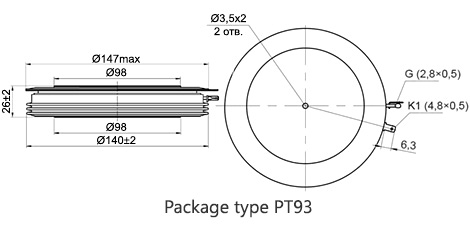

T693-3200	a petición	2000 - 3200V	3200A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209
T693-3600	a petición	2000 - 3200V	3600A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209
T693-4000	a petición	2000 - 3200V	4000A (85ºC)	20 - 32	2200 g	PT93	O193, OM109, OM209

Especificaciones detalladas de los tiristores de potencia T693

Serie	V_DRM V_RRM	I_T(AV) (T_C)	I_TRMS	I_TSM	T_jmax	V_TM/ I_TM	V_T(TO)	r_T	I_DRM I_RRM	(dV_D/dt)_cr	I_GT	V_GT	(di_T/dt)_cr	t_q	i²·t	R_th(j-c)
Serie	V	A(°C)	A	kA	°C	V/A	V	mΩ	mA	V/µs	mA	V	A/µs	µs	kA²·s	°C/W
T693-3200	2000-3200	3200(85)	5024	74	125	2.20/10048	1.15	0.150	400	500-1600	400	3.0	250	320	25000	0.0050
T693-3600	2000-3200	3600(85)	5652	78	125	2.10/11304	1.10	0.110	400	500-1600	400	3.0	250	320	25000	0.0050
T693-4000	2000-3200	4000(85)	6280	90	125	1.95/12560	1.05	0.072	400	500-1600	400	3.0	250	250	28000	0.0048

Tiristores de control de fase serie KP AS ENERGI^TM

Tiristores de control de fase Serie KP AS ENERGI^TM son tiristores de disco de potencia de uso general.
Los tiristores de la serie KP están disponibles con capacidades de corriente desde 300A hasta 6800A y voltajes de bloqueo desde 600V hasta 6500V.

Serie	I_T(AV) (T_C=70°C)	V_DRM V_RRM	I_TSM	I²t	dv/dt	di/dt	t_q	T_{vj max}	R_th(j-c)	F_m ±10%	W	Esquema	Dimensiones ØDxØdxH	Ficha técnica
Serie	A	V	kA	kA²·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg	Esquema	mm	PDF
KP300

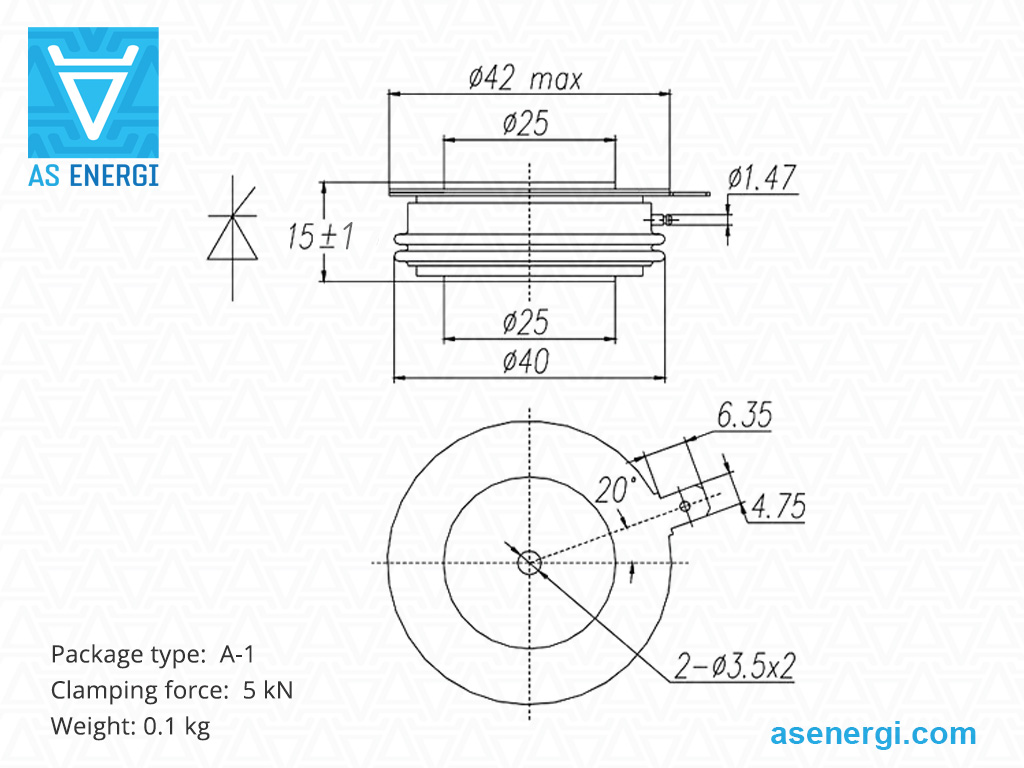

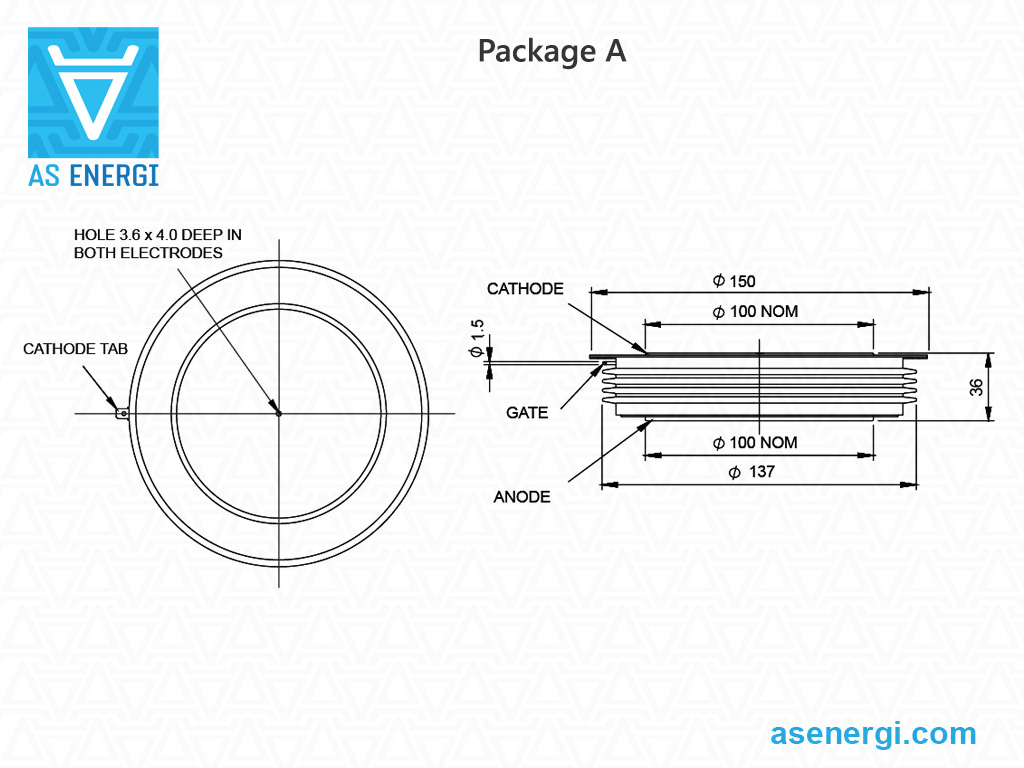

KP300-(12...18)	320	1200-1800	5.0	125	1000	200	150	125	0.08	5	0.10	A-1	42x25x15
KP300-(46...52)	370	4600-5200	5.0	125	2000	100	700	125	0.045	15	0.26	A-2	58x34x26
KP300-(54...65)	350	5400-6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP300-(70...85)	300	7000-8500	4.5	101	1500	100	1200	125	0.045	15	0.26	A-2	58x34x26
KP400
KP400-(6...14)	400	600-1400	6.3	198	1000	200	150	125	0.045	15	0.26	A-2	58x34x26
KP400-(24...34)	410	2400-3400	6.3	198	1000	150	400	125	0.045	15	0.26	A-2	58x34x26
KP400-(36...42)	480	3600-4200	7.0	245	1000	150	600	125	0.045	15	0.26	A-2	58x34x26
KP400-(54...65)	420	5400-6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP500
KP500-(18...24)	510	1800-2400	7.8	304	1000	200	250	125	0.045	15	0.26	A-2	58x34x26
KP500-(24...34)	530	2400-3400	8.0	320	1000	150	400	125	0.045	15	0.26	A-2	58x34x26
KP500-(36...42)	540	3600-4200	6.5	211	1000	100	600	125	0.045	15	0.26	A-2	58x34x26
KP600
KP600-(12...18)	640	1200-1800	8.3	344	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP600-(18...24)	670	1800-2400	10	500	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP600-(70...85)	610	7000-8500	12.1	732	1500	50	1200	125	0.020	22	0.47	A-5	74x47x26
KP700

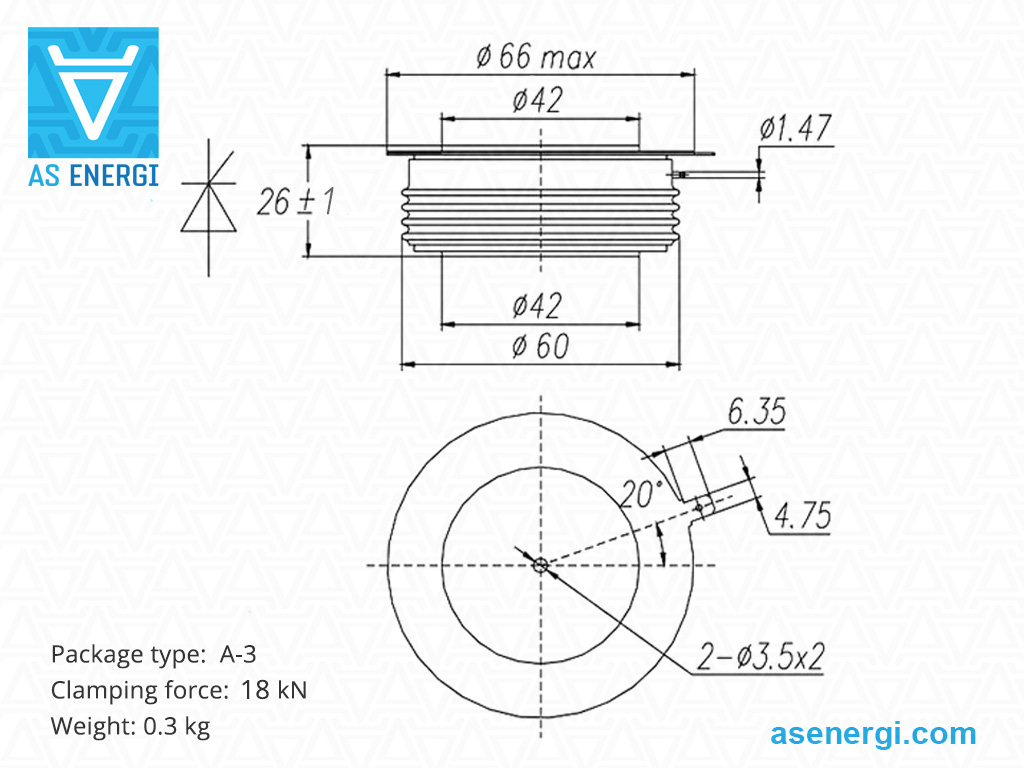

KP700-(6...14)	700	600-1400	9.1	414	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP700-(12...18)	770	1200-1800	9.0	450	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP700-(24...30)	700	2400-3000	10.5	551	1000	200	150	125	0.041	18	0.30	A-3	66x42x26
KP700-(54...65)	730	5400-6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP750
KP750-(20...26)	750	2000-2600	11	605	1000	150	250	125	0.045	15	0.26	A-2	58x34x26
KP800
KP800-(6...14)	850	600-1400	12.8	850	1000	200	150	125	0.035	20	0.37	A-4	69x45x26
KP800-(12...18)	850	1200-1800	9.6	460	1000	200	150	125	0.035	20	0.37	A-4	69x45x26
KP800-(36...42)	870	3600-4200	15	1130	1000	100	600	125	0.020	22	0.47	A-5	74x47x26
KP800-(46...52)	830	4600-5200	12.4	769	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP800-(54...65)	850	5400-6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP900
KP900-(6...14)	900	600-1400	15	1130	1000	200	200	125	0.035	20	0.37	A-4	69x45x26
KP900-(36...42)	960	3600-4200	14.7	1080	1000	100	700	125	0.020	22	0.47	A-5	74x47x26
KP1000
KP1000-(28...34)	1010	2800-3400	17	1450	1000	150	400	125	0.020	22	0.47	A-5	74x47x26
KP1000-(36...42)	1090	3600-4200	16	1280	1000	100	600	125	0.020	22	0.47	A-5	74x47x26
KP1000-(54...65)	1010	5400-6500	14	980	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1200
KP1200-(24...34)	1240	2400-3400	19.2	1840	1000	100	500	125	0.018	30	0.60	A-6	85x55x26
KP1300
KP1300-(24...30)	1300	2400-3000	23	2650	1000	150	350	125	0.018	30	0.60	A-6	85x55x26
KP1300-(46...52)	1300	4600-5200	20	2000	2000	200	700	125	0.020	22	0.47	A-5	74x47x26
KP1300-(54...65)	1360	5400-6500	21.9	2400	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1400
KP1400-(20...26)	1400	2000-2600	24	2880	1000	200	300	125	0.020	22	0.47	A-5	74x47x26
KP1400-(36...42)	1440	3600-4200	25	3130	1000	150	600	125	0.020	22	0.47	A-5	74x47x26
KP1400-(46...52)	1470	4600-5200	23.5	2760	2000	200	800	125	0.018	40	0.67	A-7	85x60x26
KP1500
KP1500-(12...18)	1520	1200-1800	25	3130	1000	200	250	125	0.018	40	0.67	A-7	85x60x26
KP1700
KP1700-(6...14)	1700	600-1400	26	3380	1000	200	200	125	0.018	40	0.67	A-7	85x60x26
KP1700-(12...18)	1710	1200-1800	28	3920	1000	200	300	125	0.018	40	0.67	A-7	85x60x26
KP1700-(28...34)	1770	2800-3400	30	4500	1000	150	600	125	0.018	40	0.67	A-7	85x60x26
KP1800
KP1800-(6...14)	1850	600-1400	29	4210	1000	200	250	125	0.0125	45	1.0	A-8	100x63x26
KP1800-(24...28)	1850	2400-2800	30	4500	1000	150	500	125	0.0125	45	1.0	A-8	100x63x26
KP1800-(36...42)	1880	3600-4200	25	3130	1000	150	700	125	0.0125	45	1.0	A-8	100x63x26
KP1900
KP1900-(36...42)	1900	3600-4200	30	4500	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP1900-(54...65)	1800	5400-6500	32	5000	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP1900-(70...80)	1980	7000-8000	55	15130	2000	200	800	125	0.0125	45	1.0	A-8	100x63x26
KP2000
KP2000-(18...22)	2000	1800-2200	38	7220	1000	250	400	125	0.0125	45	1.0	A-8	100x63x26
KP2100
KP2100-(20...24)	2110	2000-2400	35	6130	1000	200	400	125	0.0125	45	1.0	A-8	100x63x26
KP2100-(28...34)	2190	2800-3400	33	5450	1000	150	600	125	0.0125	45	1.0	A-8	100x63x26
KP2100-(46...52)	2100	4600-5200	43	9250	2000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP2400
KP2400-(24...28)	2470	2400-2800	43	9250	1000	150	600	125	0.0125	45	1.0	A-8	100x63x26
KP2400-(70...85)	2400	7000-8500	40	8000	2000	100	1200	125	0.01	56	1.44	A-9	110x73x26
KP2500
KP2500-(12...18)	2520	1200-1800	45	10100	1000	200	300	125	0.01	56	1.44	A-9	110x73x26
KP2600
KP2600-(6...14)	2640	600-1400	47	11050	1000	200	300	125	0.01	56	1.44	A-9	110x73x26
KP2700
KP2700-(20...24)	2730	2000-2400	45	10130	1000	200	500	125	0.01	56	1.44	A-9	110x73x26
KP2800
KP2800-(50...56)	2800	5000-5600	34	5780	1000	250	800	140	0.007	70	1.39	A-10	120x80x26
KP2800-(54...65)	2800	5400-6500	45	10130	2000	200	800	125	0.01	56	1.44	A-9	110x73x26
KP3000
KP3000-(12...18)	3030	1200-1800	60	18000	1000	200	300	125	0.008	70	1.3	A-10	120x80x26
KP3000-(36...42)	3000	3600-4200	46	10580	2000	200	600	125	0.008	70	1.3	A-10	120x80x26
KP3000-(46...52)	3030	4600-5200	55	15130	2000	200	800	125	0.008	70	1.3	A-10	120x80x26
KP3000-(54...65)	3070	5400-6500	45	10130	2000	200	800	125	0.008	70	1.3	A-10	120x80x26
KP3200
KP3200-(24...34)	3270	2400-3400	54	14580	1000	200	600	125	0.008	70	1.3	A-10	120x80x26
KP3300
KP3300-(6...14)	3310	600-1400	60	18000	1000	200	300	125	0.008	70	1.3	A-10	120x80x26
KP3400
KP3400-(54...65)	3400	5400-6500	71	25210	2000	200	1000	125	0.008	70	1.3	A-10	120x80x26
KP3900
KP3900-(18...22)	3980	1800-2200	64.5	20800	1000	250	400	125	0.005	90	2.3	A-12	150x100x26
KP3900-(36...42)	3970	3600-4200	60	18000	2000	200	800	125	0.005	90	2.3	A-12	150x100x26
KP3900-(46...52)	3930	4600-5200	80	32000	2000	200	800	125	0.005	90	2.3	A-12	150x100x26
KP4200
KP4200-(24...34)	4240	2400-3400	69	23800	1000	250	600	125	0.005	90	2.3	A-12	150x100x26
KP4300
KP4300-(36...42)	4320	3600-4200	60	18000	2000	200	800	125	0.005	90	2.3	A-12	150x100x26
KP4600
KP4600-(24...34)	4610	2400-3400	69	23810	1000	250	600	125	0.005	90	2.3	A-12	150x100x26
KP5200
KP5200-(18...22)	5270	1800-2200	80	32000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP5200-(30...42)	5250	3000-4200	83.5	34860	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26
KP5700
KP5700-(18...22)	5750	1800-2200	80	32000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP5700-(36...42)	5720	3600-4200	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP5700-(54...65)	5720	5400-6500	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP6800
KP6800-(22...28)	6810	2200-2800	105	55130	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26
KP6800-(36...42)	6810	3600-4200	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26
KP6800-(54...65)	6810	5400-6500	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26

Tiristores de control de fase ABB Power Grids (Hitachi Energy)

Los tiristores de control de fase de la serie 5STP ABB Power Grids (Hitachi Energy) están disponibles con clasificaciones de corriente de estado de conducción I_TAV desde 340A hasta 5200A y voltajes de bloqueo inverso V_RRM desde 1600V hasta 8500V.

En el estado de conducción, los tiristores PCT presentan pérdidas muy bajas, lo que los convierte en dispositivos atractivos para controlar de manera eficiente corrientes y energías muy altas.

Tipo	I_T(AV)M (T_C=70°C)	V_DRM V_RRM	I_TSM	V_T0	r_T	T_{vj max}	R_th(j-c)	R_th(c-h)	F_m ±10%	Paquete	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	A	V	kA	V	mΩ	ºC	K/kW	K/kW	kN	Paquete	Sustitución AS ENERGI^TM	PDF
5STP 03X6500	340	6500	4.7	1.20	2.30	125	45	7.5	10	X	ATP 300-65-X-00

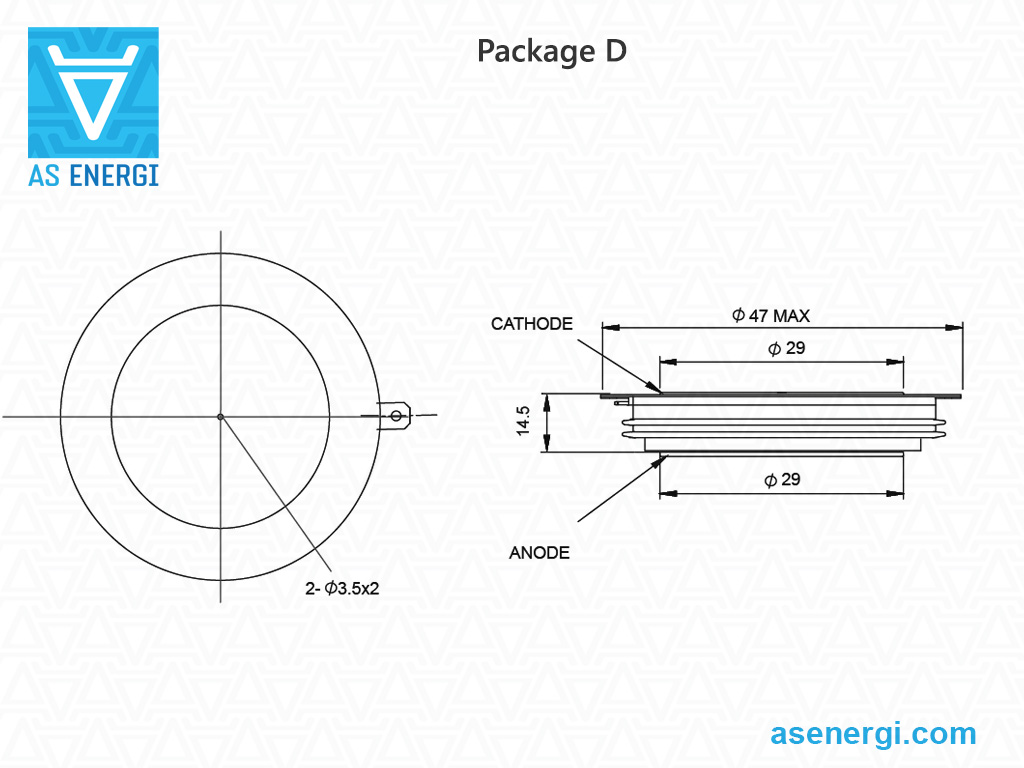

5STP 03D6500	390	6500	4.7	1.20	2.30	125	36	7.5	10	D	ATP 300-65-D-00
5STP 04D4200	500	4200	7.1	1.14	1.288	125	36	7.5	10	D	ATP 400-42-D-00
5STP 04D5200	420	5200	6.1	1.29	1.917	125	36	7.5	10	D	ATP 400-52-D-00
5STP 06T1600	640	1600	9.9	0.99	0.50	125	44	12.0	9	T4	ATP 600-16-T-00
5STP 06D2800	640	2800	8.8	0.92	0.78	125	36	7.5	10	D	ATP 600-28-D-00
5STP 06T4200	598	4200	7.5	1.30	0.93	125	32	10.0	10	T1	ATP 600-42-T-00
5STP 06D4200	598	4200	7.5	1.30	0.93	125	32	10.0	10	D	ATP 600-42-D-00
5STP 07D1800	760	1800	9.0	0.93	0.448	125	36	7.5	10	D	ATP 700-18-D-00
5STP 08T2800	792	2800	10.6	1.06	0.49	125	32	10.0	10	T1	ATP 800-28-T-00
5STP 08D2801	793	2800	10.6	1.02	0.51	125	32	7.5	10	D	ATP 800-28-D-01

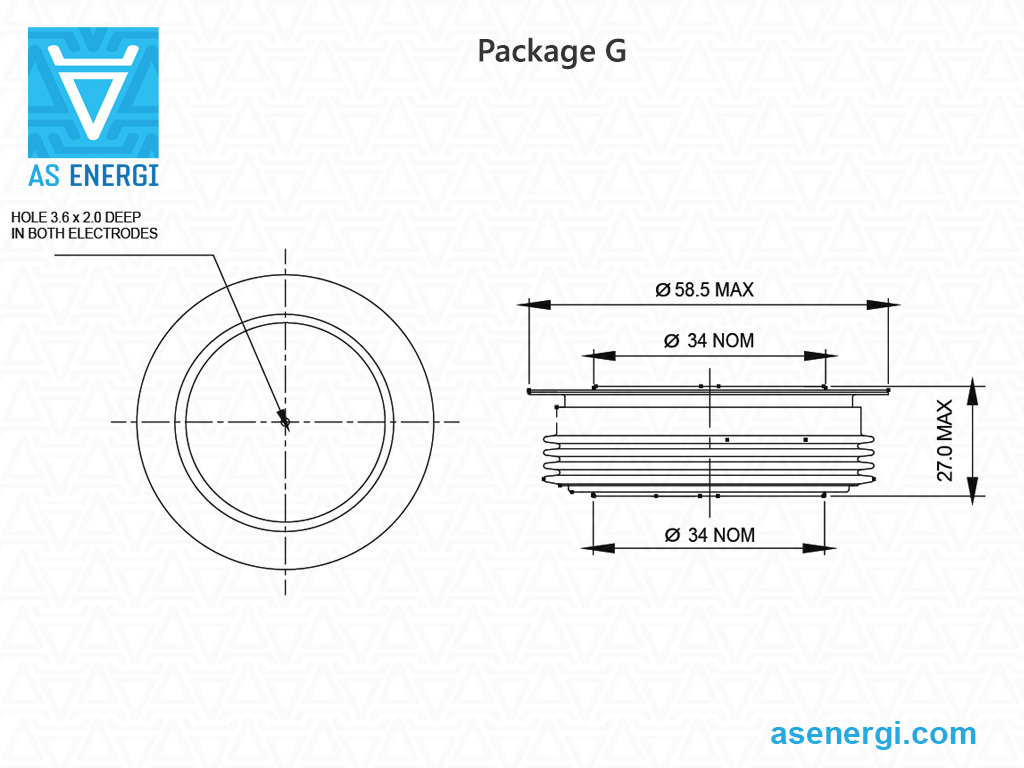

5STP 08G6500	730	6500	15.1	1.20	1.046	125	22	4.0	22	G	ATP 800-65-G-00
5STP 08F6500	850	6500	15.1	1.20	1.046	125	17	4.0	22	F	ATP 800-65-F-00
5STP 09D1801	932	1800	13.7	0.94	0.34	125	32	7.5	10	D	ATP 900-18-D-01
5STP 09D2201	862	2200	12.0	1.00	0.40	125	32	7.5	10	D	ATP 900-22-D-01
5STP 10T1600	969	1600	15.0	0.93	0.30	125	32	10.0	10	T1	ATP 1000-16-T-00
5STP 10D1601	969	1600	15.0	0.93	0.30	125	32	7.5	10	D	ATP 1000-16-D-01
5STP 12F4200	1190	4200	17.3	1.01	0.545	125	17	4.0	22	F	ATP 1200-42-F-00
5STP 12F4201	1247	4200	15.0	1.25	0.42	125	16	4.0	22	F	ATP 1200-42-F-01
5STP 12F4240	1247	4200	15.0	1.25	0.42	125	16	4.0	22	F	ATP 1200-42-F-40
5STP 12K6500	1430	6500	31.5	1.15	0.647	125	11	2.0	50	K	ATP 1200-65-K-00
5STP 15T2800	1589	2800	23.6	1.02	0.26	125	15.5	4.0	22	T2	ATP 1500-28-T-00
5STP 16F2800	1500	2800	18.0	0.96	0.297	125	17	4.0	22	F	ATP 1600-28-F-00
5STP 16F2801	1512	2800	23.6	1.02	0.26	125	16	4.0	22	F	ATP 1600-28-F-01
5STP 16F2810	1500	2800	18.0	0.96	0.297	125	17	4.0	22	F	ATP 1600-28-F-10
5STP 17T2200	1743	2200	25.5	0.99	0.20	125	15.5	4.0	22	T2	ATP 1700-22-T-00
5STP 17F2201	1702	2200	25.5	0.99	0.20	125	16	4.0	22	F	ATP 1700-22-F-01
5STP 17H5200	1970	5200	34.0	0.99	0.343	125	10	2.0	50	H	ATP 1700-52-H-00
5STP 18F1800	1780	1800	21.0	0.92	0.188	125	17	4.0	22	F	ATP 1800-18-F-00
5STP 18T1800	1870	1800	26.2	0.96	0.17	125	15.5	4.0	22	T2	ATP 1800-18-T-00
5STP 18F1801	1825	1800	26.2	0.97	0.17	125	16	4.0	22	F	ATP 1800-18-F-01
5STP 18F1810	1780	1800	21.0	0.92	0.188	125	17	4.0	22	F	ATP 1800-18-F-10
5STP 18H4200	2170	4200	32.0	0.98	0.274	125	10	2.0	50	H	ATP 1800-42-H-00

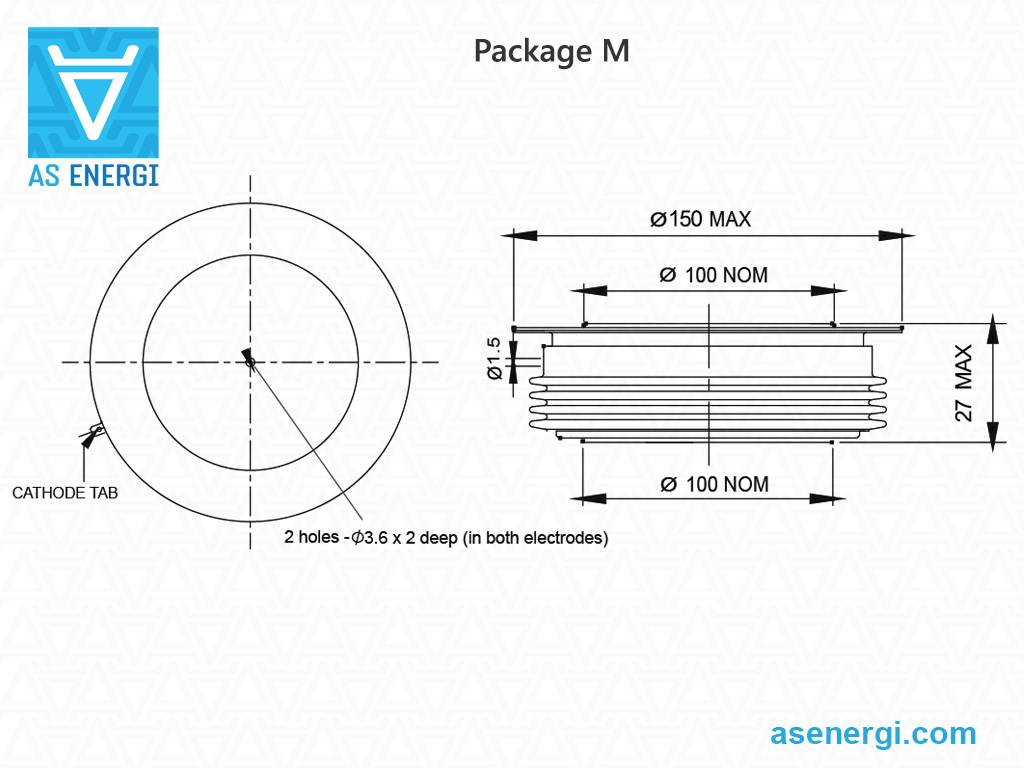

5STP 18M6500	1830	6500	47.5	1.21	0.431	125	9.0	1.5	70	M	ATP 1800-65-M-00
5STP 20T1600	1956	1600	27.3	0.95	0.15	125	15.5	4.0	22	T2	ATP 2000-16-T-00
5STP 20F1601	1901	1600	27.3	0.95	0.15	125	16	4.0	22	F	ATP 2000-16-F-01

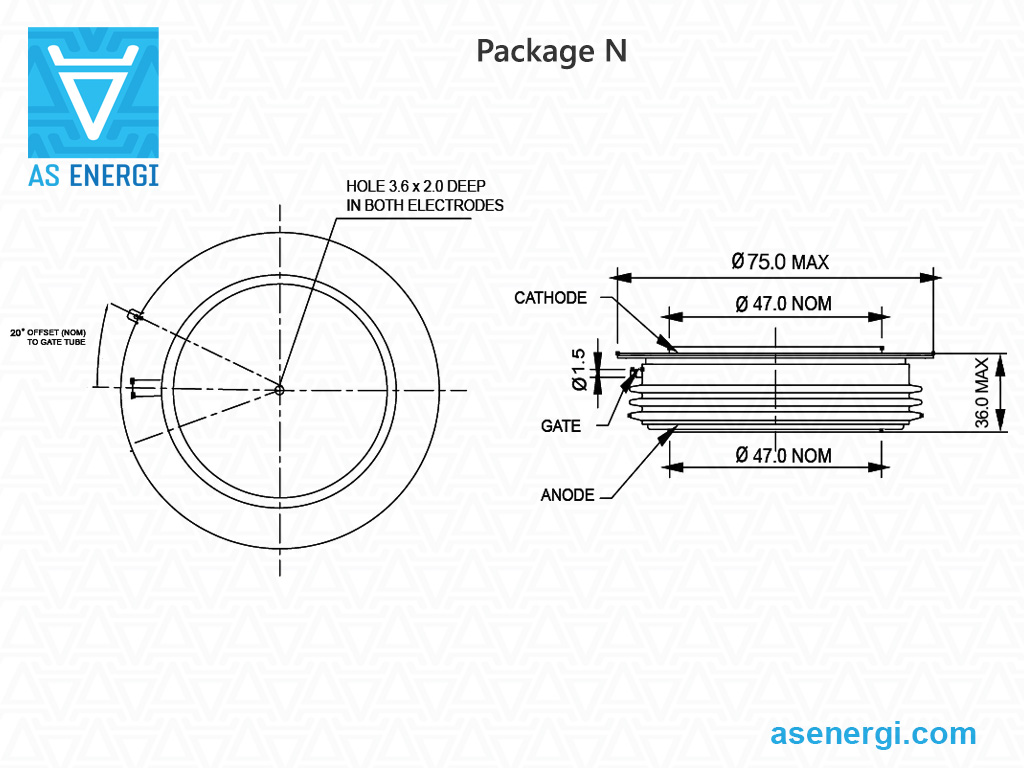

5STP 20N8500	2000	8500	35.0	1.25	0.48	115	5.7	1.0	90	N	ATP 2000-85-N-00
5STP 21H4200	2192	4200	32.0	1.25	0.19	125	10	3.0	50	H	ATP 2100-42-H-00
5STP 21H4240	2192	4200	32.0	1.25	0.19	125	10	3.0	50	H	ATP 2100-42-H-40
5STP 24H2800	2780	2800	43.0	0.93	0.141	125	10	2.0	50	H	ATP 2400-28-H-00
5STP 25M5200	2400	5200	50.5	0.99	0.237	125	9.0	1.5	70	M	ATP 2500-52-M-00

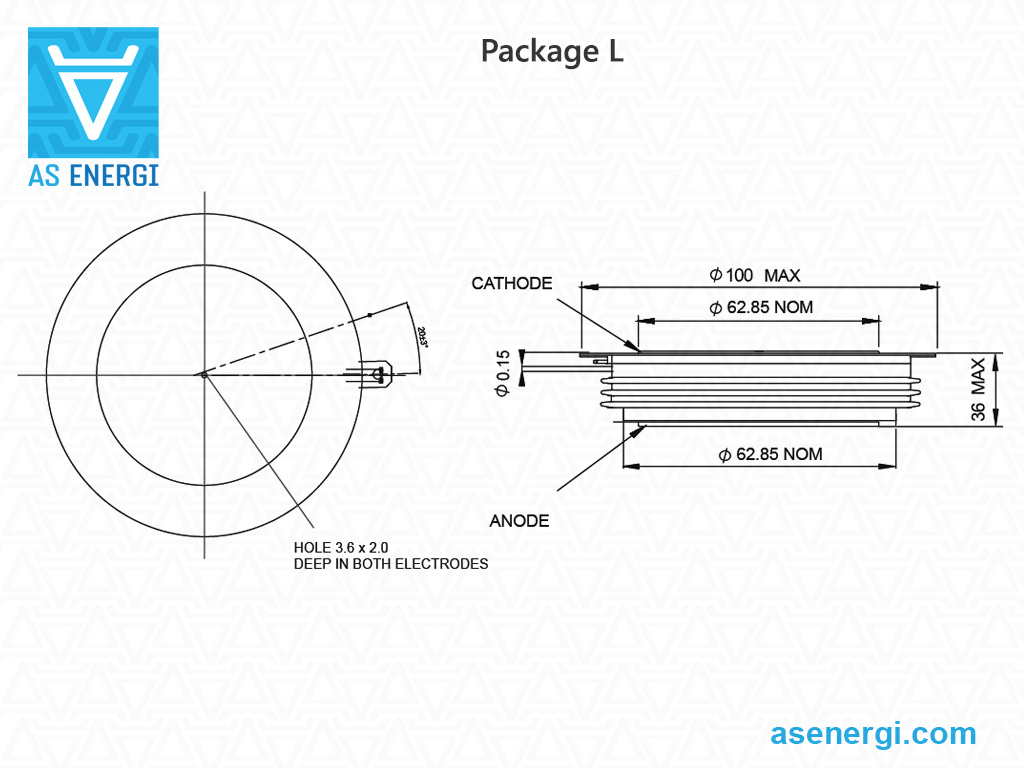

5STP 25L5200	2830	5200	50.5	0.99	0.237	125	7.0	1.5	70	L	ATP 2500-52-L-00
5STP 26N6500	2880	6500	65.0	1.12	0.29	125	5.7	1.0	90	N	ATP 2600-65-N-00
5STP 27H1800	2940	1800	50.5	0.91	0.096	125	10	2.0	50	H	ATP 2700-18-H-00
5STP 27T2800	2670	2800	43.0	1.04	0.12	125	10	3.0	50	T3	ATP 2700-28-T-00
5STP 27H2801	2670	2800	43.0	1.04	0.12	125	10	3.0	50	H	ATP 2700-28-H-01
5STP 27N8500	2660	8500	64.0	1.13	0.394	125	5.7	1.0	90	N	ATP 2700-85-N-00
5STP 27Q8500	2870	8500	64.0	1.13	0.394	125	5.0	1.0	90	Q	ATP 2700-85-Q-00
5STP 28L4200	3290	4200	54.0	1.03	0.138	125	7.0	1.5	70	L	ATP 2800-42-L-00
5STP 29T2200	2855	2200	45.0	1.00	0.10	125	10	3.0	50	T3	ATP 2900-22-T-00
5STP 29H2201	2855	2200	45.0	1.00	0.10	125	10	3.0	50	H	ATP 2900-22-H-01
5STP 30T1800	3108	1800	47.0	0.98	0.08	125	10	3.0	50	T3	ATP 3000-18-T-00
5STP 30H1801	3108	1800	47.0	0.98	0.08	125	10	3.0	50	H	ATP 3000-18-H-01
5STP 33L2800	3760	2800	65.5	0.93	0.10	125	7.0	1.5	70	L	ATP 3300-28-L-00
5STP 34T1600	3370	1600	49.0	0.94	0.06	125	10	3.0	50	T3	ATP 3400-16-T-00
5STP 34H1601	3370	1600	49.0	0.94	0.06	125	10	3.0	50	H	ATP 3400-16-H-01
5STP 34N5200	3450	5200	63.0	0.96	0.194	125	5.7	1.0	90	N	ATP 3400-52-N-00
5STP 34Q5200	3720	5200	63.0	0.96	0.194	125	5.0	1.0	90	Q	ATP 3400-52-Q-00
5STP 38N4200	4090	4200	64.5	0.97	0.126	125	5.7	1.0	90	N	ATP 3800-42-N-00
5STP 38Q4200	4420	4200	64.5	0.97	0.126	125	5.0	1.0	90	Q	ATP 3800-42-Q-00
5STP 40N6500	3780	6500	75.0	1.14	0.255	135	4.8	1.0	90	N	ATP 4000-65-N-00
5STP 42L1800	4310	1800	64.0	0.81	0.08	125	7.0	1.5	70	L	ATP 4200-18-L-00
5STP 42U6500	4300	6500	86.0	1.17	0.181	125	4.0	0.8	135	U	ATP 4200-65-U-00
5STP 45N2800	5250	2800	77.0	0.86	0.069	125	5.7	1.0	90	N	ATP 4500-28-N-00
5STP 45Q2800	5710	2800	77.0	0.86	0.069	125	5.0	1.0	90	Q	ATP 4500-28-Q-00
5STP 45Y8500	4450	8500	90.0	1.06	0.168	110	3.0	0.6	190	Y	ATP 4500-85-Y-00
5STP 48Y7200	5040	7200	92.0	0.98	0.128	110	3.0	0.6	190	Y	ATP 4800-72-Y-00
5STP 50Q1800	6100	1800	94.0	0.90	0.05	125	5.0	1.0	90	Q	ATP 5000-18-Q-00
5STP 52U5200	5200	5200	99.0	1.04	0.115	125	4.0	0.8	135	U	ATP 5200-52-U-00

Tiristores de control de fase Infineon Technologies

Los discos de tiristores de control de fase de alto rendimiento Infineon con alta densidad de potencia cubren voltajes de bloqueo desde 200V hasta 8000V y clasificaciones de corriente desde 300A hasta 4700A.

Tipo	V_DRM V_RRM	I_T(AV)M (T_C=85°C)	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	F_m	Paquete	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	A	kA²·s	V	mΩ	ºC	K/kW	kN	Paquete	Sustitución AS ENERGI^TM	PDF
Tiristores hasta 600 V
T690N04TOF	400	694	6700	225	0.80	0.44	140	51.0	4-8	T42.14K0	ATD690N04TOF
T690N06TOF	600	694	6700	225	0.80	0.44	140	51.0	4-8	T42.14K0	ATD690N06TOF
T920N02TOF	200	925	12000	720	1.00	0.23	140	39.0	5.5-8	T48.14K0	ATD920N02TOF
T920N04TOF	400										ATD920N04TOF
T920N06TOF	600										ATD920N06TOF
T1410N04TOF	400	1490	20000	2000	1.00	0.10	140	27.0	12-24	T58.14K0	ATD1410N04TOF
T1410N06TOF	600	1490	20000	2000	1.00	0.10	140	27.0	12-24	T58.14K0	ATD1410N06TOF
T2510N04TOF VT	400	2509	42000	8820	0.75	0.072	140	18.4	24-56	T75.26K0	ATD2510N04TOF VT
T2510N06TOF VT	600	2509	42000	8820	0.75	0.072	140	18.4	24-56	T75.26K0	ATD2510N06TOF VT
T3710N04TOF VT	400	3710	60000	18000	0.75	0.048	140	12.5	30-65	T100.26K0	ATD3710N04TOF VT
T3710N06TOF VT	600	3710	60000	18000	0.75	0.048	140	12.5	30-65	T100.26K0	ATD3710N06TOF VT
Thyristors up to 1800 V
T300N14TOF	1400	303	3400	58	0.90	1.350	125	69.0	2.5-5.0	T42.14K0	ATD300N14TOF
T300N16TOF	1600	303	3400	58	0.90	1.350	125	69.0	2.5-5.0	T42.14K0	ATD300N16TOF
T390N12TOF	1200	381	4250	91	0.85	0.900	125	62.0	3-6	T42.14K0	ATD390N12TOF
T390N14TOF	1400										ATD390N14TOF
T390N16TOF	1600										ATD390N16TOF
T420N14TOF	1400	424	6400	205	0.90	0.750	125	56.0	5-10	T48.14K0	ATD420N14TOF
T420N16TOF	1600										ATD420N16TOF
T420N18TOF	1800										ATD420N18TOF
T430N14TOF	1400	433	4600	106	0.85	0.900	125	51.0	4-8	T42.14K0	ATD430N14TOF
T430N16TOF	1600										ATD430N16TOF
T430N18TOF	1800										ATD430N18TOF
T470N12TOF	1200	470	6350	202	0.80	0.750	125	51.0	4-8	T42.14K0	ATD470N12TOF
T470N14TOF	1400										ATD470N14TOF
T470N16TOF	1600										ATD470N16TOF
T560N14TOF	1400	559	6900	238	0.80	0.600	125	44.0	5-10	T48.14K0	ATD560N14TOF
T560N16TOF	1600										ATD560N16TOF
T560N18TOF	1800										ATD560N18TOF
T640N12TOF	1200	644	8000	320	0.80	0.500	125	39.0	6-12	T48.14K0	ATD640N12TOF
T640N14TOF	1400										ATD640N14TOF
T640N16TOF	1600										ATD640N16TOF
T640N18TOF	1800										ATD640N18TOF
T720N12TOF	1200	718	12500	781	0.85	0.350	125	38.0	9-18	T58.26K0	ATD720N12TOF
T720N14TOF	1400										ATD720N14TOF
T720N16TOF	1600										ATD720N16TOF
T720N18TOF	1800										ATD720N18TOF
T830N14TOF	1400	844	12500	781	0.85	0.300	125	30.0	9-18	T58.14K0	ATD830N14TOF
T830N16TOF	1600										ATD830N16TOF
T830N18TOF	1800										ATD830N18TOF
T880N14TOF	1400	879	15500	1200	0.85	0.270	125	32.0	10.5-21	T58.26K0	ATD880N14TOF
T880N16TOF	1600										ATD880N16TOF
T880N18TOF	1800										ATD880N18TOF
T940N14TOF	1400	959	15500	1200	0.85	0.270	125	28.0	10.5-21	T58.14K0	ATD940N14TOF
T940N16TOF	1600										ATD940N16TOF
T940N18TOF	1800										ATD940N18TOF
T1190N12TOF VT	1200	1190	22500	2530	0.90	0.190	125	23.0	16-32	T75.26K0	ATD1190N12TOF VT
T1190N14TOF VT	1400										ATD1190N14TOF VT
T1190N16TOF VT	1600										ATD1190N16TOF VT
T1190N18TOF VT	1800										ATD1190N18TOF VT
T1500N14TOF VT	1400	1500	33500	5611	0.90	0.150	125	18.4	24-56	T75.26K0	ATD1500N14TOF VT
T1500N16TOF VT	1600										ATD1500N16TOF VT
T1500N18TOF VT	1800										ATD1500N18TOF VT
T2180N12TOF VT	1200	2180	36000	6480	0.90	0.106	125	12.5	30-65	T100.26K0	ATD2180N12TOF VT
T2180N14TOF VT	1400										ATD2180N14TOF VT
T2180N16TOF VT	1600										ATD2180N16TOF VT
T2180N18TOF VT	1800										ATD2180N18TOF VT
T3160N16TOF VT	1600	3160	57000	16245	0.85	0.082	125	8.5	42-95	T111.26K0	ATD3160N16TOF VT
T3160N18TOF VT	1800	3160	57000	16245	0.85	0.082	125	8.5	42-95	T111.26K0	ATD3160N18TOF VT
Thyristors up to 3000 V
T360N26TOF	2600	360	4500	101	1.10	1.600	125	44.0	5-10	T48.14K0	ATD360N26TOF
T360N28TOF	2800	360	4500	101	1.10	1.600	125	44.0	5-10	T48.14K0	ATD360N28TOF
T460N22TOF	2200	459	9000	405	1.00	0.840	125	45.5	7.5-17.5	T58.26K0	ATD460N22TOF
T460N24TOF	2400										ATD460N24TOF
T460N26TOF	2600										ATD460N26TOF
T660N22TOF	2200	659	11500	660	1.00	0.500	125	33.0	10.5-21	T58.26K0	ATD660N22TOF
T660N26TOF	2600	659	11500	660	1.00	0.500	125	33.0	10.5-21	T58.26K0	ATD660N26TOF
T700N22TOF	2200	699	12200	744	0.95	0.450	125	32.0	10.5-21	T58.26K0	ATD700N22TOF
T740N22TOF	2200	727	11500	660	1.00	0.500	125	28.0	10.5-21	T58.14K0	ATD740N22TOF
T740N26TOF	2600	727	11500	660	1.00	0.500	125	28.0	10.5-21	T58.14K0	ATD740N26TOF
T1040N22TOF VT	2200	1039	18500	1711	0.90	0.300	125	23.1	16-32	T75.26K0	ATD1040N22TOF VT
T1220N26TOF VT	2600	1220	22500	2531	1.00	0.275	125	18.4	20-45	T75.26K0	ATD1220N26TOF VT
T1220N28TOF VT	2800	1220	22500	2531	1.00	0.275	125	18.4	20-45	T75.26K0	ATD1220N28TOF VT
T1330N22TOF VT	2200	1329	23000	2645	0.90	0.234	125	18.4	20-45	T75.26K0	ATD1330N22TOF VT
T1590N26TOF VT	2600	1590	28000	3920	1.10	0.237	125	12.5	30-65	T100.26K0	ATD1590N26TOF VT
T1590N28TOF VT	2800	1590	28000	3920	1.10	0.237	125	12.5	30-65	T100.26K0	ATD1590N28TOF VT
T1960N22TOF VT	2200	1960	35000	6125	0.90	0.150	125	12.5	30-65	T100.26K0	ATD1960N22TOF VT
T2160N20TOF VT	2000	2400	40000	8000	1.05	0.154	125	8.5	42-95	T111.26K0	ATD2160N20TOF VT
T2160N22TOF VT	2200										ATD2160N22TOF VT
T2160N24TOF VT	2400										ATD2160N24TOF VT
T2160N26TOF VT	2600										ATD2160N26TOF VT
T2160N28TOF VT	2800										ATD2160N28TOF VT
T2480N26TOF VT	2600	2480	43500	9460	0.95	0.154	125	8.5	42-95	T111.26K0	ATD2480N26TOF VT
T2480N28TOF VT	2800	2480	43500	9460	0.95	0.154	125	8.5	42-95	T111.26K0	ATD2480N28TOF VT
T2810N16TOF VT	1600	2810	50000	12500	0.90	0.112	125	8.5	42-95	T111.26K0	ATD2810N16TOF VT
T2810N18TOF VT	1800										ATD2810N18TOF VT
T2810N22TOF VT	2200										ATD2810N22TOF VT
T4771N22TOF PR	2200	4340	91000	41400	0.77	0.107	125	4.8	63-91	T150.26K0	ATD4771N22TOF
T4771N28TOF PR	2800	4340	91000	41400	0.77	0.107	125	4.8	63-91	T150.26K0	ATD4771N28TOF
Tiristores hasta 5500 V
T731N44TOH	4400	870	16000	1280	1.08	0.650	125	18.5	15-24	T76.26K	ATD731N44TOH
T860N36TOF VT	3600	860	17000	1445	1.08	0.500	125	21.0	20-45	T75.26K0	ATD860N36TOF VT
T901N35TOF	3500	940	17000	1445	1.16	0.494	125	18.5	15-24	T76.26K	ATD901N35TOF
T901N36TOF	3600	940	17000	1445	1.16	0.494	125	18.5	15-24	T76.26K	ATD901N36TOF
T930N36TOF VT	3600	930	17500	1530	1.00	0.430	125	21.5	20-45	T75.26K0	ATD930N36TOF VT
T1401N42TOH	4200	1590	36000	6480	1.29	0.330	125	9.7	36-52	T120.35K	ATD1401N42TOH
T1451N52TOH	5200	1660	43000	9250	0.92	0.370	125	9.7	36-52	T120.35K	ATD1451N52TOH
T1551N52TOH PR	5200	1770	43000	9250	0.92	0.370	125	9.0	36-52	T120.26K	ATD1551N52TOH
T1601N35TOF	3500	1900	44000	8400	1.00	0.250	125	9.0	36-52	T120.35K	ATD1601N35TOF
T1601N36TOF	3600	1900	44000	8400	1.00	0.250	125	9.0	36-52	T120.35K	ATD1601N36TOF
T1800N42TOF PR	4200	1800	41000	8405	0.85	0.400	125	8.5	40-65	T111.26K0	ATD1800N42TOF
T1930N32TOF VT	3200	2180	37000	6850	1.08	0.200	125	8.5	42-95	T111.26K0	ATD1930N32TOF VT
T1930N34TOF VT	3400										ATD1930N34TOF VT
T1930N36TOF VT	3600										ATD1930N36TOF VT
T1930N38TOF VT	3800										ATD1930N38TOF VT
T2001N36TOF	3600	2060	41000	8400	1.00	0.250	125	8.7	36-52	T120.26K	ATD2001N36TOF
T2351N52TOH	5200	2250	54000	14600	0.81	0.360	125	6.5	45-65	T120.26K	ATD2351N52TOH
T2851N48TOH	4800	2980	79000	31000	0.77	0.235	125	5.4	63-91	T150.35K0	ATD2851N48TOH
T2851N52TOH	5200	2980	79000	31000	0.77	0.235	125	5.4	63-91	T150.35K0	ATD2851N52TOH
T3441N52TOH	5200	3200	79000	31000	0.77	0.235	125	4.8	63-91	T150.26K0	ATD3441N52TOH
T3801N36TOF VT	3600	3830	87000	37850	0.82	0.145	125	4.8	63-91	T150.26K0	ATD3801N36TOF VT
T4021N52TOH	5200	3880	100000	50000	0.93	0.145	125	4.5	90-130	T172.35K	ATD4021N52TOH
Tiristores hasta 8000 V
T201N70TOH PR	7000	245	4200	88	1.29	4.220	125	40.0	7-12	T58.26K0	ATD201N70TOH
T280N65TOF	6500	280	5800	115	1.35	2.800	125	43.0	5-9	T58.27K0	ATD280N65TOF
T501N70TOH	7000	640	13000	845	1.30	1.350	125	17.0	15-24	T75.26K0	ATD501N70TOH
T570N65TOF	6500	540	10500	442	1.35	1.400	125	21.0	13-23	T75.26K0	ATD570N65TOF
T1060N65TOF PR	6500	1053	22500	2530	1.35	0.720	125	11.0	27-45	T100.26K0	ATD1060N65TOF
T1081N65TOH	6500	1300	34000	5780	1.18	0.759	125	8.6	36-52	T120.26K	ATD1081N65TOH
T1081N70TOH	7000	1300	34000	5780	1.18	0.759	125	8.6	36-52	T120.26K	ATD1081N70TOH
T1620N65TOF PR	6500	1613	32000	5120	1.35	0.430	125	8.1	40-65	T111.26K0	ATD1620N65TOF
T1851N70TOH	7000	1830	48000	11500	1.22	0.490	125	6.5	45-65	T120.26K	ATD1851N70TOH
T1901N80TOH	8000	2100	65000	21100	1.24	0.440	125	5.4	63-91	T150.35K	ATD1901N80TOH
T2251N70TOH	7000	2260	65000	21100	1.24	0.440	125	4.8	63-91	T150.26K	ATD2251N70TOH
T2251N80TOH	8000	2260	65000	21100	1.24	0.440	125	4.8	63-91	T150.26K	ATD2251N80TOH
T2871N80TOH	8000	2620	90000	40500	1.27	0.336	125	4.5	90-130	T172.35K	ATD2871N80TOH

Tiristores de control de fase Westcode (IXYS UK Westcode, Littelfuse Technology)

Los tiristores de control de fase Littelfuse Technology, anteriormente Westcode Semiconductors, están disponibles con rangos de voltaje de bloqueo desde 200V hasta 5200V y clasificaciones de corriente desde 300A hasta 4700A.

Estos dispositivos están optimizados para ofrecer bajas pérdidas de conducción y están destinados principalmente a aplicaciones con frecuencias de línea de hasta 400Hz.

Tipo	V_DRM V_RRM	I_T(AV)M (T_C=55°C)	I_TSM	I²t	V_T0	r_T	T_{vj max}	R_th(j-c)	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	A	A²·s	V	mΩ	ºC	K/W	Caso	mm	Sustitución AS ENERGI^TM	PDF
N0465WN140	1400	465	4500	101x10³	0.900	0.850	125	0.0800	W90	42x19x14	ATDN0465WN140
N0465WN160	1600	465	4500	101x10³	0.900	0.850	125	0.0800	W90	42x19x14	ATDN0465WN160
N0530YN220	2200	530	6300	198x10³	1.100	1.250	125	0.0480	W91	42x25x14	ATDN0530YN220
N0530YN250	2500	530	6300	198x10³	1.100	1.250	125	0.0480	W91	42x25x14	ATDN0530YN250
N0616LC400	4000	616	5250	138x10³	1.220	1.530	125	0.0320	W10	58x34x27	ATDN0616LC400
N0616LC450	4500	616	5250	138x10³	1.220	1.530	125	0.0320	W10	58x34x27	ATDN0616LC450
N0634LC380	3800	634	7000	245x10³	1.100	1.500	125	0.0320	W10	58x34x27	ATDN0634LC380
N0634LC420	4200	634	7000	245x10³	1.100	1.500	125	0.0320	W10	58x34x27	ATDN0634LC420
N0646LC300	3000	646	5700	162x10³	1.210	1.360	125	0.0320	W10	58x34x27	ATDN0646LC300
N0646LC360	3600	646	5700	162x10³	1.210	1.360	125	0.0320	W10	58x34x27	ATDN0646LC360
N0795YN140	1400	795	9450	444x10³	0.950	0.450	125	0.0480	W91	42x25x14	ATDN0795YN140
N0795YN180	1800	795	9450	444x10³	0.950	0.450	125	0.0480	W91	42x25x14	ATDN0795YN180
N0882NC400	4000	882	7700	296x10³	1.300	0.920	125	0.0240	W11	74x46x27	ATDN0882NC400
N0882NC450	4500	882	7700	296x10³	1.300	0.920	125	0.0240	W11	74x46x27	ATDN0882NC450
N0910LC200	2000	910	9200	423x10³	1.040	0.606	125	0.0320	W10	58x34x27	ATDN0910LC200
N0910LC260	2600										ATDN0910LC260
N0910LC280	2800										ATDN0910LC280
N1010NC300	3000	1010	12100	732x10³	1.170	0.687	125	0.0240	W11	74x46x27	ATDN1010NC300
N1010NC380	3800	1010	12100	732x10³	1.170	0.687	125	0.0240	W11	74x46x27	ATDN1010NC380
N1052LC200	2000	1052	13200	870x10³	1.000	0.416	125	0.032	W10	58x34x27	ATDN1052LC200
N1052LC220	2200	1052	13200	870x10³	1.000	0.416	125	0.032	W10	58x34x27	ATDN1052LC220
N1075LN180	1800	1240	15750	1.24x10⁶	0.850	0.320	130	0.0330	W92	58x34x26	ATDN1075LN180
N1132NC300	3000	1132	14300	1.02x10⁶	1.150	0.510	125	0.0240	W11	74x46x27	ATDN1132NC300
N1132NC340	3400										ATDN1132NC340
N1132NC360	3600										ATDN1132NC360
N1140LN140	1400	1315	17500	1.53x10⁶	0.820	0.280	130	0.0330	W92	58x34x26	ATDN1140LN140
N1159NC380	3800	1159	14500	1.05x10⁶	1.100	0.574	125	0.0220	W11	74x46x27	ATDN1159NC380
N1159NC420	4200	1159	14500	1.05x10⁶	1.100	0.574	125	0.0220	W11	74x46x27	ATDN1159NC420
N1174JK200	2000	1174	13200	870x10³	1.000	0.416	125	0.0270	WP1	50x32x14	ATDN1174JK200
N1174JK220	2200	1174	13200	870x10³	1.000	0.416	125	0.0270	WP1	50x32x14	ATDN1174JK220
N1263JK160	1600	1263	15000	1.13x10⁶	1.015	0.332	125	0.0270	WP1	50x32x14	ATDN1263JK160
N1263JK180	1800	1263	15000	1.13x10⁶	1.015	0.332	125	0.0270	WP1	50x32x14	ATDN1263JK180
N1351VC400	4000	1351	17500	1.53x10⁶	1.2	0.553	125	0.017	W12	102x63x34	ATDN1351VC400
N1351VC450	4500	1351	17500	1.53x10⁶	1.2	0.553	125	0.017	W12	102x63x34	ATDN1351VC450
N1351VF400	4000	1351	17500	1.53x10⁶	1.2	0.553	125	0.017	W62	102x63x27	ATDN1351VF400
N1351VF450	4500	1351	17500	1.53x10⁶	1.2	0.553	125	0.017	W62	102x63x27	ATDN1351VF450
N1366JK080	800	1366	15900	1.26x10⁶	0.985	0.270	125	0.0270	WP1	50x32x14	ATDN1366JK080
N1366JK120	1200										ATDN1366JK120
N1366JK140	1400										ATDN1366JK140
N1449QL200	2000	1410	17300	1.50x10⁶	1.060	0.317	125	0.0230	WP6	58x38x26	ATDN1449QL200
N1449QL220	2200	1410	17300	1.50x10⁶	1.060	0.317	125	0.0230	WP6	58x38x26	ATDN1449QL220
N1467NC200	2000	1467	21500	2.31x10⁶	1.000	0.272	125	0.0240	W11	74x46x27	ATDN1467NC200
N1467NC260	2600	1467	21500	2.31x10⁶	1.000	0.272	125	0.0240	W11	74x46x27	ATDN1467NC260
N1547NC160	1600	1547	23300	2.71x10⁶	0.920	0.252	125	0.0240	W11	74x46x27	ATDN1547NC160
N1547NC200	2000	1547	23300	2.71x10⁶	0.920	0.252	125	0.0240	W11	74x46x27	ATDN1547NC200
N1581QL160	1600	1535	19100	1.82x10⁶	1.022	0.253	125	0.0230	WP6	58x38x26	ATDN1581QL160
N1581QL180	1800	1535	19100	1.82x10⁶	1.022	0.253	125	0.0230	WP6	58x38x26	ATDN1581QL180
N1651QK200	2000	1651	17300	1.50x10⁶	1.060	0.317	125	0.0180	WP2	58x38x14	ATDN1651QK200
N1651QK220	2200	1651	17300	1.50x10⁶	1.060	0.317	125	0.0180	WP2	58x38x14	ATDN1651QK220
N1661VC300	3000	1661	23000	2.65x10⁶	1.040	0.350	125	0.0170	W12	102x63x34	ATDN1661VC300
N1661VC360	3600	1661	23000	2.65x10⁶	1.040	0.350	125	0.0170	W12	102x63x34	ATDN1661VC360
N1661VF300	3000	1661	23000	2.65x10⁶	1.040	0.350	125	0.0170	W62	102x63x27	ATDN1661VF300
N1661VF360	3600	1661	23000	2.65x10⁶	1.040	0.350	125	0.0170	W62	102x63x27	ATDN1661VF360
N1718NC120	1200	1718	27200	3.70x10⁶	0.979	0.169	125	0.0240	W11	74x46x27	ATDN1718NC120
N1718NC180	1800										ATDN1718NC180
N1718NC200	2000										ATDN1718NC200
N1725MC320	3200	1725	20000	2.00x10⁶	1.022	0.396	125	0.0150	W70	74x50x26	ATDN1725MC320
N1725MC360	3600	1725	20000	2.00x10⁶	1.022	0.396	125	0.0150	W70	74x50x26	ATDN1725MC360
N1802NC120	1200	1802	29600	4.38x10⁶	0.855	0.171	125	0.0240	W11	74x46x27	ATDN1802NC120
N1802NC160	1600	1802	29600	4.38x10⁶	0.855	0.171	125	0.0240	W11	74x46x27	ATDN1802NC160
N1806QK160	1600	1806	19100	1.82x10⁶	1.022	0.253	125	0.0180	WP2	58x38x14	ATDN1806QK160
N1806QK180	1800	1806	19100	1.82x10⁶	1.022	0.253	125	0.0180	WP2	58x38x14	ATDN1806QK180
N1817QL080	800	1760	22000	2.42x10⁶	0.955	0.177	125	0.0230	WP6	58x38x26	ATDN1817QL080
N1817QL120	1200										ATDN1817QL120
N1817QL140	1400										ATDN1817QL140
N2015ML200	2000	2015	32400	5.25x10⁶	0.883	0.210	125	0.0180	WP5	74x50x26	ATDN2015ML200
N2015ML220	2200	2015	32400	5.25x10⁶	0.883	0.210	125	0.0180	WP5	74x50x26	ATDN2015ML220
N2055MC260	2600	2105	25800	3.33x10⁶	0.970	0.240	125	0.0150	W70	74x50x26	ATDN2055MC260
N2055MC280	2800	2105	25800	3.33x10⁶	0.970	0.240	125	0.0150	W70	74x50x26	ATDN2055MC280
N2083QK080	800	2083	22000	2.42x10⁶	0.955	0.177	125	0.0180	WP2	58x38x14	ATDN2083QK080
N2083QK120	1200										ATDN2083QK120
N2083QK140	1400										ATDN2083QK140
N2086NC060	600	2086	35000	6.13x10⁶	0.840	0.108	125	0.0240	W11	74x46x27	ATDN2086NC060
N2086NC100	1000	2086	35000	6.13x10⁶	0.840	0.108	125	0.0240	W11	74x46x27	ATDN2086NC100
N2154JK020	200	2154	22700	2.58x10⁶	0.890	0.107	140	0.0270	WP1	50x32x14	ATDN2154JK020
N2154JK040	400										ATDN2154JK040
N2154JK060	600										ATDN2154JK060
N2172ZC420	4200	2172	28000	3.92x10⁶	1.350	0.294	125	0.0110	W13	110x73x37	ATDN2172ZC420
N2172ZC450	4500	2172	28000	3.92x10⁶	1.350	0.294	125	0.0110	W13	110x73x37	ATDN2172ZC450
N2172ZD420	4200	2172	28000	3.92x10⁶	1.350	0.294	125	0.0110	W46	110x73x26	ATDN2172ZD420
N2172ZD450	4500	2172	28000	3.92x10⁶	1.350	0.294	125	0.0110	W46	110x73x26	ATDN2172ZD450
N2191ML160	1600	2191	34500	5.95x10⁶	0.940	0.154	125	0.0180	WP5	74x50x26	ATDN2191ML160
N2191ML180	1800	2191	34500	5.95x10⁶	0.940	0.154	125	0.0180	WP5	74x50x26	ATDN2191ML180
N2293VC180	1800	2293	33800	5.7x10⁶	0.956	0.148	125	0.0170	W12	102x63x34	ATDN2293VC180
N2293VC220	2200	2293	33800	5.7x10⁶	0.956	0.148	125	0.0170	W12	102x63x34	ATDN2293VC220
N2293VF180	1800	2293	33800	5.7x10⁶	0.956	0.148	125	0.0170	W62	102x63x27	ATDN2293VF180
N2293VF220	2200	2293	33800	5.7x10⁶	0.956	0.148	125	0.0170	W62	102x63x27	ATDN2293VF220
N2367MK200	2000	2367	32400	5.25x10⁶	0.883	0.210	125	0.0140	WP3	74x50x14	ATDN2367MK200
N2367MK220	2200	2367	32400	5.25x10⁶	0.883	0.210	125	0.0140	WP3	74x50x14	ATDN2367MK220
N2418ZC300	3000	2418	30000	4.50x10⁶	1.160	0.246	125	0.0110	W13	110x73x37	ATDN2418ZC300
N2418ZC360	3600	2418	30000	4.50x10⁶	1.160	0.246	125	0.0110	W13	110x73x37	ATDN2418ZC360
N2418ZD300	3000	2418	30000	4.50x10⁶	1.160	0.246	125	0.0110	W46	110x73x26	ATDN2418ZD300
N2418ZD360	3600	2418	30000	4.50x10⁶	1.160	0.246	125	0.0110	W46	110x73x26	ATDN2418ZD360
N2500VC120	1200	2500	37000	6.85x10⁶	0.880	0.124	125	0.0170	W12	102x63x34	ATDN2500VC120
N2500VC160	1600	2500	37000	6.85x10⁶	0.880	0.124	125	0.0170	W12	102x63x34	ATDN2500VC160
N2500VF120	1200	2500	37000	6.85x10⁶	0.880	0.124	125	0.0170	W62	102x63x27	ATDN2500VF120
N2500VF160	1600	2500	37000	6.85x10⁶	0.880	0.124	125	0.0170	W62	102x63x27	ATDN2500VF160
N2520ML080	800	2520	38200	7.30x10⁶	0.980	0.090	125	0.0180	WP5	74x50x26	ATDN2520ML080
N2520ML120	1200										ATDN2520ML120
N2520ML140	1400										ATDN2520ML140
N2543ZC240	2400	2543	32000	5.12x10⁶	0.780	0.274	125	0.0110	W13	110x73x37	ATDN2543ZC240
N2543ZC300	3000	2543	32000	5.12x10⁶	0.780	0.274	125	0.0110	W13	110x73x37	ATDN2543ZC300
N2543ZD240	2400	2543	32000	5.12x10⁶	0.780	0.274	125	0.0110	W46	110x73x26	ATDN2543ZD240
N2543ZD300	3000	2543	32000	5.12x10⁶	0.780	0.274	125	0.0110	W46	110x73x26	ATDN2543ZD300
N2593MK160	1600	2593	34500	5.95x10⁶	0.940	0.154	125	0.0140	WP3	74x50x14	ATDN2593MK160
N2593MK180	1800	2593	34500	5.95x10⁶	0.940	0.154	125	0.0140	WP3	74x50x14	ATDN2593MK180
N2600MC160	1600	2600	30000	4.50x10⁶	0.950	0.130	125	0.0150	W70	74x50x26	ATDN2600MC160
N2600MC180	1800	2600	30000	4.50x10⁶	0.950	0.130	125	0.0150	W70	74x50x26	ATDN2600MC180
N2655HA320	3200	2655	28400	4.03x10⁶	0.910	0.243	125	0.0105	W79	100x66x26	ATDN2655HA320
N2655HA360	3600	2655	28400	4.03x10⁶	0.910	0.243	125	0.0105	W79	100x66x26	ATDN2655HA360
N2825TE400	4000	2825	36900	6.81x10⁶	1.21	0.27	125	0.008	W82	112x75x35	ATDN2825TE400
N2825TE420	4200										ATDN2825TE420
N2825TE450	4500										ATDN2825TE450
N2825TJ400	4000	2825	36900	6.81x10⁶	1.21	0.27	125	0.008	W81	112x75x26	ATDN2825TJ400
N2825TJ420	4200										ATDN2825TJ420
N2825TJ450	4500										ATDN2825TJ450
N2830HE260	2600	2830	36000	6.48x10⁶	0.930	0.150	125	0.0125	W80	100x66x35	ATDN2830HE260
N2830HE280	2800	2830	36000	6.48x10⁶	0.930	0.150	125	0.0125	W80	100x66x35	ATDN2830HE280
N2900QL020	200	2900	28000	3.92x10⁶	0.850	0.080	150	0.0230	WP6	58x38x26	ATDN2900QL020
N2900QL040	400										ATDN2900QL040
N2900QL060	600										ATDN2900QL060
N3012ZC200	2000	3012	45100	10.2x10⁶	0.920	0.160	125	0.0110	W13	110x73x37	ATDN3012ZC200
N3012ZC260	2600	3012	45100	10.2x10⁶	0.920	0.160	125	0.0110	W13	110x73x37	ATDN3012ZC260
N3012ZD200	2000	3012	45100	10.2x10⁶	0.920	0.160	125	0.0110	W46	110x73x26	ATDN3012ZD200
N3012ZD260	2600	3012	45100	10.2x10⁶	0.920	0.160	125	0.0110	W46	110x73x26	ATDN3012ZD260
N3022MK080	800	3022	38200	7.30x10⁶	0.981	0.090	125	0.0140	WP3	74x50x14	ATDN3022MK080
N3022MK120	1200										ATDN3022MK120
N3022MK140	1400										ATDN3022MK140
N3029ZC240	2400	3029	38200	7.30x10⁶	0.947	0.154	125	0.0110	W13	110x73x37	ATDN3029ZC240
N3029ZC280	2800	3029	38200	7.30x10⁶	0.947	0.154	125	0.0110	W13	110x73x37	ATDN3029ZC280
N3029ZD240	2400	3029	38200	7.30x10⁶	0.947	0.154	125	0.0110	W46	110x73x26	ATDN3029ZD240
N3029ZD280	2800	3029	38200	7.30x10⁶	0.947	0.154	125	0.0110	W46	110x73x26	ATDN3029ZD280
N3165HA260	2600	3165	36000	6.48x10⁶	0.930	0.150	125	0.0105	W79	100x66x26	ATDN3165HA260
N3165HA280	2800	3165	36000	6.48x10⁶	0.930	0.150	125	0.0105	W79	100x66x26	ATDN3165HA280
N3175HE160	1600	3175	45500	10.40x10⁶	0.900	0.110	125	0.0125	W80	100x66x35	ATDN3175HE160
N3175HE180	1800	3175	45500	10.40x10⁶	0.900	0.110	125	0.0125	W80	100x66x35	ATDN3175HE180
N3229QK020	200	3229	28000	3.92x10⁶	0.926	0.067	140	0.0180	WP2	58x38x14	ATDN3229QK020
N3229QK040	400										ATDN3229QK040
N3229QK060	600										ATDN3229QK060
N3533ZC140	1400	3533	50000	12.5x10⁶	0.970	0.095	125	0.0110	W13	110x73x37	ATDN3533ZC140
N3533ZC180	1800										ATDN3533ZC180
N3533ZC220	2200										ATDN3533ZC220
N3533ZD140	1400	3533	50000	12.5x10⁶	0.970	0.095	125	0.0110	W46	110x73x26	ATDN3533ZD140
N3533ZD180	1800										ATDN3533ZD180
N3533ZD220	2200										ATDN3533ZD220
N3565HA160	1600	3565	45500	10.4x10⁶	0.900	0.110	125	0.0105	W79	100x66x26	ATDN3565HA160
N3565HA180	1800	3565	45500	10.4x10⁶	0.900	0.110	125	0.0105	W79	100x66x26	ATDN3565HA180
N3597ML020	200	3597	45400	10.3x10⁶	0.840	0.053	140	0.0180	WP5	74x50x26	ATDN3597ML020
N3597ML040	400										ATDN3597ML040
N3597ML060	600										ATDN3597ML060
N3620TE320	3200	3620	52500	11.2x10⁶	0.911	0.168	125	0.0080	W82	112x75x35	ATDN3620TE320
N3620TE360	3600	3620	52500	11.2x10⁶	0.911	0.168	125	0.0080	W82	112x75x35	ATDN3620TE360
N3620TJ320	3200	3620	52500	11.2x10⁶	0.911	0.168	125	0.0080	W81	112x75x26	ATDN3620TJ320
N3620TJ360	3600	3620	52500	11.2x10⁶	0.911	0.168	125	0.0080	W81	112x75x26	ATDN3620TJ360
N3790TE240	2400	3790	49500	12.3x10⁶	0.900	0.150	125	0.0080	W82	112x75x35	ATDN3790TE240
N3790TE280	2800	3790	49500	12.3x10⁶	0.900	0.150	125	0.0080	W82	112x75x35	ATDN3790TE280
N3790TJ240	2400	3790	49500	12.3x10⁶	0.900	0.150	125	0.0080	W81	112x75x26	ATDN3790TJ240
N3790TJ280	2800	3790	49500	12.3x10⁶	0.900	0.150	125	0.0080	W81	112x75x26	ATDN3790TJ280
N3839TC300	3000	3839	49500	12.25x10⁶	0.950	0.140	125	0.0080	W14	112x75x26	ATDN3839TC300
N3839TC350	3500	3839	49500	12.25x10⁶	0.950	0.140	125	0.0080	W14	112x75x26	ATDN3839TC350
N3839TD300	3000	3839	49500	12.25x10⁶	0.950	0.140	125	0.0080	W51	112x75x35	ATDN3839TD300
N3839TD350	3500	3839	49500	12.25x10⁶	0.950	0.140	125	0.0080	W51	112x75x35	ATDN3839TD350
N3880ZD160	1600	3880	59000	17.4x10⁶	0.986	0.068	125	0.0110	W46	110x73x26	ATDN3880ZD160
N3880ZD180	1800	3880	59000	17.4x10⁶	0.986	0.068	125	0.0110	W46	110x73x26	ATDN3880ZD180
N3904HK200	2000	3904	50900	12.95x10⁶	0.920	0.111	125	0.0090	WP4	100x68x14	ATDN3904HK200
N3904HK220	2200	3904	50900	12.95x10⁶	0.920	0.111	125	0.0090	WP4	100x68x14	ATDN3904HK220
N3930ZC120	1200	3930	54000	14.6x10⁶	0.841	0.080	125	0.0110	W13	110x73x37	ATDN3930ZC120
N3930ZC160	1600	3930	54000	14.6x10⁶	0.841	0.080	125	0.0110	W13	110x73x37	ATDN3930ZC160
N3930ZD120	1200	3930	54000	14.6x10⁶	0.841	0.080	125	0.0110	W46	110x73x26	ATDN3930ZD120
N3930ZD160	1600	3930	54000	14.6x10⁶	0.841	0.080	125	0.0110	W46	110x73x26	ATDN3930ZD160
N4085ZC080	800	4085	64000	20.5x10⁶	0.850	0.070	125	0.0110	W13	110x73x37	ATDN4085ZC080
N4085ZC120	1200	4085	64000	20.5x10⁶	0.850	0.070	125	0.0110	W13	110x73x37	ATDN4085ZC120
N4085ZD080	800	4085	64000	20.5x10⁶	0.850	0.070	125	0.0110	W46	110x73x26	ATDN4085ZD080
N4085ZD120	1200	4085	64000	20.5x10⁶	0.850	0.070	125	0.0110	W46	110x73x26	ATDN4085ZD120
N4151FC360	3600	4151	54000	14.6x10⁶	0.850	0.170	125	0.0065	W15	144x100x36	ATDN4151FC360
N4151FC420	4200	4151	54000	14.6x10⁶	0.850	0.170	125	0.0065	W15	144x100x36	ATDN4151FC420
N4151FD360	3600	4151	54000	14.6x10⁶	0.850	0.170	125	0.0065	W48	150x100x26	ATDN4151FD360
N4151FD420	4200	4151	54000	14.6x10⁶	0.850	0.170	125	0.0065	W48	150x100x26	ATDN4151FD420
N4165EE420	4200	4165	56000	15.7x10⁶	0.977	0.177	125	0.0060	W108	124x85x35	ATDN4165EE420
N4165EE450	4500	4165	56000	15.7x10⁶	0.977	0.177	125	0.0060	W108	124x85x35	ATDN4165EE450
N4240EA480	4800	4240	43200	9.33x10⁶	1.039	0.216	125	0.0050	W107	124x85x26	ATDN4240EA480
N4240EA520	5200	4240	43200	9.33x10⁶	1.039	0.216	125	0.0050	W107	124x85x26	ATDN4240EA520
N4316MK020	200	4316	45400	10.3x10⁶	0.840	0.053	140	0.0140	WP3	74x50x14	ATDN4316MK020
N4316MK040	400										ATDN4316MK040
N4316MK060	600										ATDN4316MK060
N4340TE180	1800	4340	55000	15.1x10⁶	0.886	0.105	125	0.0080	W82	112x75x35	ATDN4340TE180
N4340TE220	2200	4340	55000	15.1x10⁶	0.886	0.105	125	0.0080	W82	112x75x35	ATDN4340TE220
N4340TJ180	1800	4340	55000	15.1x10⁶	0.886	0.105	125	0.0080	W81	112x75x26	ATDN4340TJ180
N4340TJ220	2200	4340	55000	15.1x10⁶	0.886	0.105	125	0.0080	W81	112x75x26	ATDN4340TJ220
N4472HK160	1600	4472	59000	17.40x10⁶	0.986	0.068	125	0.0090	WP4	100x68x14	ATDN4472HK160
N4472HK180	1800	4472	59000	17.40x10⁶	0.986	0.068	125	0.0090	WP4	100x68x14	ATDN4472HK180
N4803FC300	3000	4803	60000	18.0x10⁶	0.920	0.110	125	0.0065	W15	144x100x36	ATDN4803FC300
N4803FC350	3500	4803	60000	18.0x10⁶	0.920	0.110	125	0.0065	W15	144x100x36	ATDN4803FC350
N4803FD300	3000	4803	60000	18.0x10⁶	0.920	0.110	125	0.0065	W48	150x100x26	ATDN4803FD300
N4803FD350	3500	4803	60000	18.0x10⁶	0.920	0.110	125	0.0065	W48	150x100x26	ATDN4803FD350
N4650EA420	4200	4650	56000	15.7x10⁶	0.977	0.177	125	0.0050	W107	124x85x26	ATDN4650EA420
N4650EA450	4500	4650	56000	15.7x10⁶	0.977	0.177	125	0.0050	W107	124x85x26	ATDN4650EA450
N4845EE320	3200	4845	65000	21.1x10⁶	0.913	0.125	125	0.0060	W108	124x85x35	ATDN4845EE320
N4845EE360	3600	4845	65000	21.1x10⁶	0.913	0.125	125	0.0060	W108	124x85x35	ATDN4845EE360
N4940HK120	1200	4940	62000	19.0x10⁶	0.939	0.520	125	0.0090	WP4	100x68x14	ATDN4940HK120
N4940HK140	1400	4940	62000	19.0x10⁶	0.939	0.520	125	0.0090	WP4	100x68x14	ATDN4940HK140
N5177FC200	2000	5177	67500	22.8x10⁶	0.800	0.100	125	0.0065	W15	144x100x36	ATDN5177FC200
N5177FC280	2800	5177	67500	22.8x10⁶	0.800	0.100	125	0.0065	W15	144x100x36	ATDN5177FC280
N5177FD200	2000	5177	67500	22.8x10⁶	0.800	0.100	125	0.0065	W48	150x100x26	ATDN5177FD200
N5177FD280	2800	5177	67500	22.8x10⁶	0.800	0.100	125	0.0065	W48	150x100x26	ATDN5177FD280
N5320FE420	4200	5320	78000	30.42x10⁶	1.060	0.130	125	0.0048	W119	144x100x35	ATDN5320FE420
N5320FE450	4500	5320	78000	30.42x10⁶	1.060	0.130	125	0.0048	W119	144x100x35	ATDN5320FE450
N5415EA320	3200	5415	65000	21.1x10⁶	0.913	0.125	125	0.0050	W107	124x85x26	ATDN5415EA320
N5415EA360	3600	5415	65000	21.1x10⁶	0.913	0.125	125	0.0050	W107	124x85x26	ATDN5415EA360
N5715EE240	2400	5715	80000	32.0x10⁶	0.840	0.085	125	0.0060	W108	124x85x35	ATDN5715EE240
N5715EE280	2800	5715	80000	32.0x10⁶	0.840	0.085	125	0.0060	W108	124x85x35	ATDN5715EE280
N5910FA420	4200	5910	78000	30.42x10⁶	1.060	0.130	125	0.0040	W118	144x100x26	ATDN5910FA420
N5910FA450	4500	5910	78000	30.42x10⁶	1.060	0.130	125	0.0040	W118	144x100x26	ATDN5910FA450
N5946FC180	1800	5946	72000	25.9x10⁶	0.855	0.065	125	0.0065	W15	144x100x36	ATDN5946FC180
N5946FC220	2200	5946	72000	25.9x10⁶	0.855	0.065	125	0.0065	W15	144x100x36	ATDN5946FC220
N5946FD180	1800	5946	72000	25.9x10⁶	0.855	0.065	125	0.0065	W48	150x100x26	ATDN5946FD180
N5946FD220	2200	5946	72000	25.9x10⁶	0.855	0.065	125	0.0065	W48	150x100x26	ATDN5946FD220
N6012ZD020	200	6012	65000	21.13x10⁶	0.853	0.029	140	0.0110	W46	110x73x26	ATDN6012ZD020
N6012ZD040	400										ATDN6012ZD040
N6012ZD060	600										ATDN6012ZD060
N6405EA240	2400	6405	80000	32.0x10⁶	0.840	0.085	125	0.0050	W107	124x85x26	ATDN6405EA240
N6405EA280	2800	6405	80000	32.0x10⁶	0.840	0.085	125	0.0050	W107	124x85x26	ATDN6405EA280
N6974HK020	200	6974	65000	21.13x10⁶	0.853	0.029	140	0.0090	WP4	100x68x14	ATDN6974HK020
N6974HK040	400										ATDN6974HK040
N6974HK060	600										ATDN6974HK060
N7585FE240	2400	7535	110000	60.50x10⁶	0.780	0.062	125	0.0048	W119	144x100x35	ATDN7585FE240
N7585FE280	2800	7535	110000	60.50x10⁶	0.780	0.062	125	0.0048	W119	144x100x35	ATDN7585FE280
N7905FE180	1800	7905	117000	68.44x10⁶	0.770	0.056	125	0.0048	W119	144x100x35	ATDN7905FE180
N7905FE220	2200	7905	117000	68.44x10⁶	0.770	0.056	125	0.0048	W119	144x100x35	ATDN7905FE220
N8440FA240	2400	8440	110000	60.50x10⁶	0.780	0.062	125	0.0040	W118	144x100x26	ATDN8440FA240
N8440FA280	2800	8440	110000	60.50x10⁶	0.780	0.062	125	0.0040	W118	144x100x26	ATDN8440FA280
N8800FA180	1800	8800	117000	68.44x10⁶	0.770	0.056	125	0.0040	W118	144x100x26	ATDN8800FA180
N8800FA220	2200	8800	117000	68.44x10⁶	0.770	0.056	125	0.0040	W118	144x100x26	ATDN8800FA220

Tiristores de control de fase Dynex Semiconductor

Los tiristores de control de fase Dynex serie DCR van desde 1200V, utilizados con suministros domésticos, hasta 8500V para aplicaciones de media tensión. Las clasificaciones de corriente varían desde 370A hasta 6600A. La alta capacidad de sobrecarga garantiza que los tiristores sean adecuados para aplicaciones sin fusibles. Operando a frecuencias de línea donde las pérdidas de conmutación son pequeñas, las bajas pérdidas de conducción de los tiristores de control de fase aumentan la eficiencia del sistema.

Tipo	V_DRM V_RRM	I_T(AV)M (T_C=60°C)	I_TSM	dv/dt	di/dt	R_th(j-c)	F_m	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGI^TM	Ficha de datos
Tipo	V	A	kA	V/µs	A/µs	ºC/kW	kN	Caso	mm	Sustitución AS ENERGI^TM	PDF
Tiristores hasta 1400 V
DCR470T14	1400	470	6.3	1000	1000	80	4 - 6	T	42x19x13.5	ATCR470T14

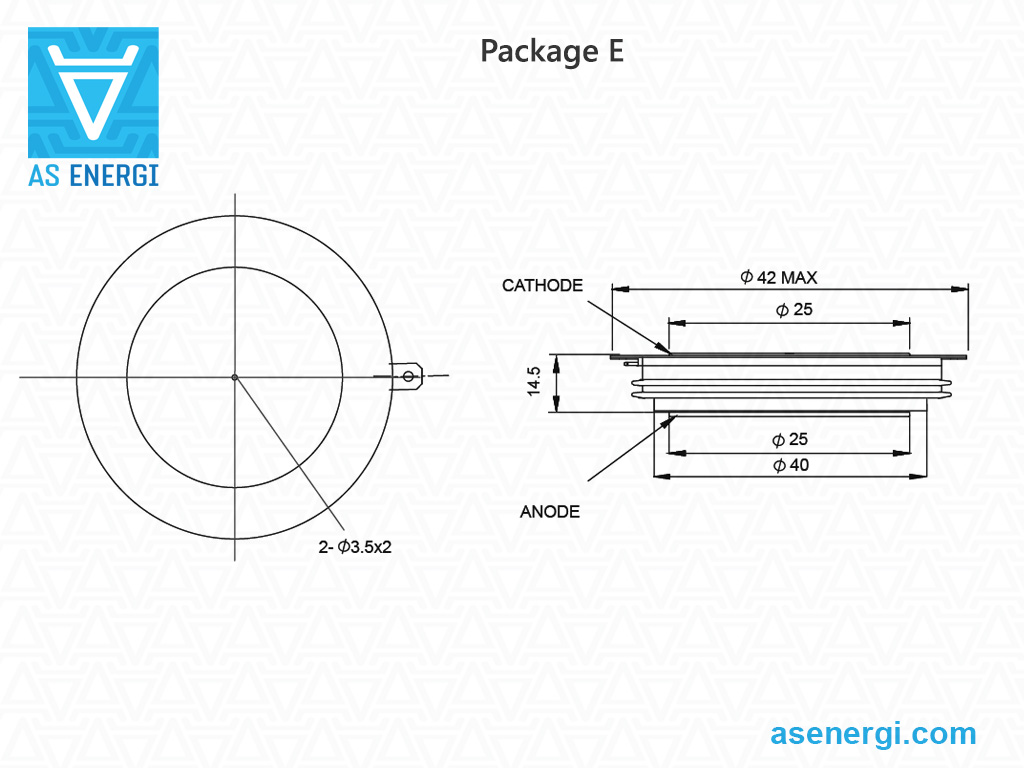

DCR780E14	1400	780	9.1	1000	1000	41	4 - 6	E	42x25x14.5	ATCR780E14
DCR950D14	1400	950	12.8	1000	1000	35	8 - 12	D	47x29x14.5	ATCR950D14
DCR1010G14	1400	1010	15	1000	1000	35	12 - 18	G	58x35x26.5	ATCR1010G14
DCR1910F14	1400	1910	26	1000	1000	20	18 - 26	F	75x47x26.5	ATCR1910F14
DCR2150X14	1400	2150	29	1000	1000	18	26 - 34	X	85x53x26.5	ATCR2150X14
DCR2980C14	1400	2980	47	1000	1000	13	40 - 50	C	100x63x26.5	ATCR2980C14

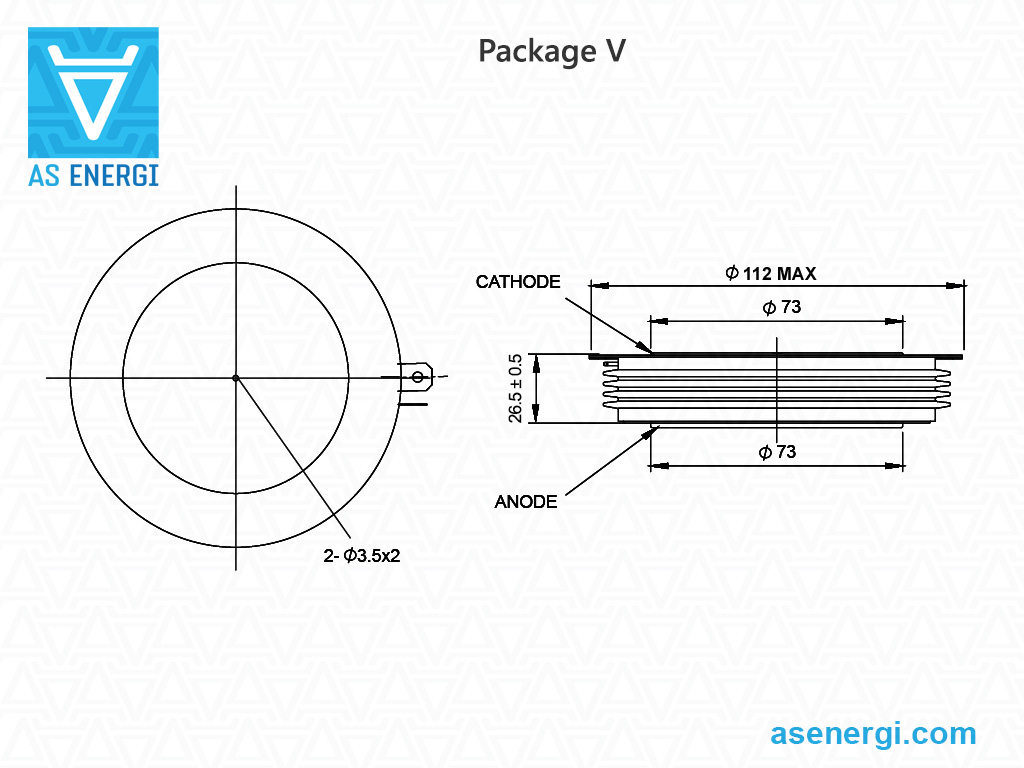

DCR3710V14	1400	3710	60	1000	1000	10	50 - 62	V	110x73x26.5	ATCR3710V14
Tiristores hasta 1800 V
DCR370T18	1800	370	5	1000	1000	80	4 - 6	T	42x19x13.5	ATCR370T18
DCR720E18	1800	720	8.3	1000	1000	41	4 - 6	E	42x25x14.5	ATCR720E18
DCR860D18	1800	860	11.5	1000	1000	35	8 - 12	D	47x29x14.5	ATCR860D18
DCR960G18	1800	960	14	1000	1000	35	12 - 18	G	58x35x26.5	ATCR960G18
DCR1710F18	1800	1710	25	1000	1000	20	18 - 26	F	75x47x26.5	ATCR1710F18
DCR1800F18	1800	1800	32	1000	1000	20	18 - 26	F	75x47x26.5	ATCR1800F18
DCR1970X18	1800	1970	28	1000	1000	18	26 - 34	X	85x53x26.5	ATCR1970X18
DCR2830C18	1800	2830	45	1000	1000	13	40 - 50	C	100x63x26.5	ATCR2830C18
DCR3400V18	1800	3400	60	1000	1000	10	50 - 62	V	110x73x26.5	ATCR3400V18
DCR4940V18	1800	4920	63.1	2000	300	8	48 - 60	V	110x73x27.2	ATCR4940V18
Tiristores hasta 2400 V
DCR1080G22	2200	1083	14.4	1500	500	27	10 - 13	G	57x34x26.5	ATCR1080G22
DCR4060V22	2200	4040	54.0	1500	300	8	48 - 60	V	110x73x27.3	ATCR4060V22
DCR4440W22	2200	4440	64.5	1000	1000	7	62 - 78	W	120x84x26.5	ATCR4440W22

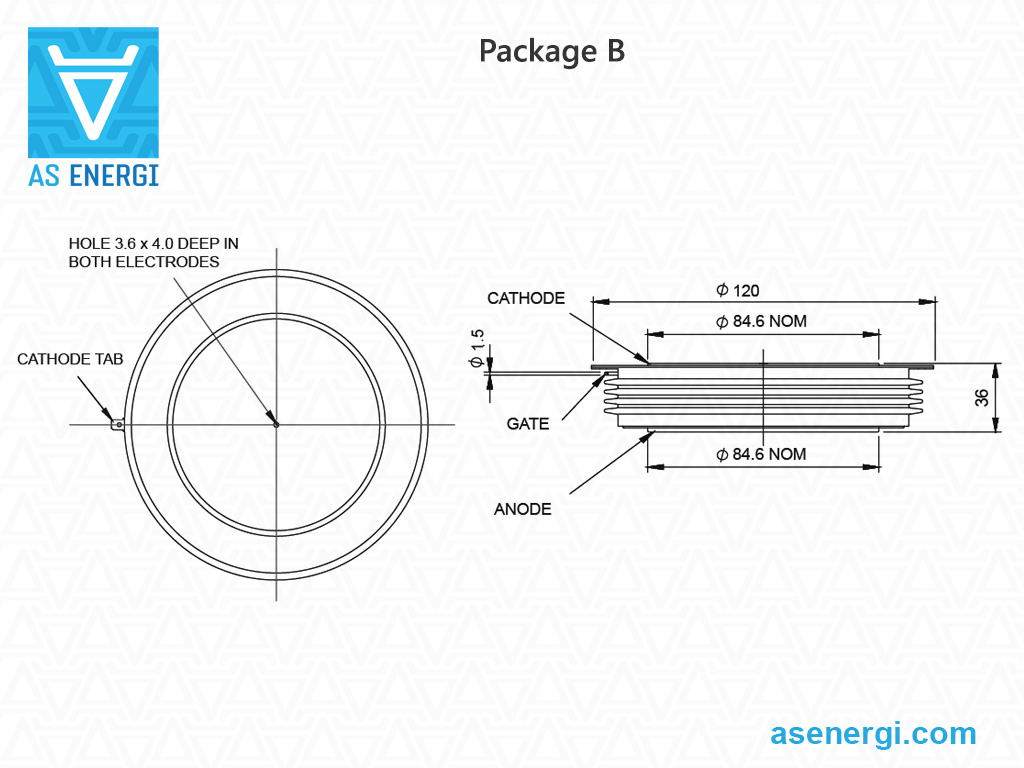

DCR5050B22	2200	5050	72.5	2000	500	7	68 - 84	B	120x84.6x34.6	ATCR5050B22
DCR5450W22	2200	5250	72.5	2000	500	6	68 - 84	W	120x84.6x27.3	ATCR5450W22
DCR5900A22	2200	5900	80	1000	1000	6	74 - 91	A	150x100x35	ATCR5900A22
DCR6430M22	2200	6430	80	1000	1000	5	80 - 100	M	150x100x26.5	ATCR6430M22
DCR590E24	2400	590	7.8	1000	1000	41	4 - 6	E	42x25x14.5	ATCR590E24
DCR750D24	2400	750	10	1000	1000	35	8 - 12	D	47x29x14.5	ATCR750D24
DCR1700X24	2400	1700	23	1000	1000	18	26 - 34	X	85x53x26.5	ATCR1700X24
DCR2360C24	2400	2360	35	1000	1000	13	40 - 50	C	100x63x26.5	ATCR2360C24
DCR3060V24	2400	3060	45	1000	1000	10	50 - 62	V	110x73x26.5	ATCR3060V24
Tiristores de hasta 3000 V
DCR850G26	2600	850	11	1000	1000	35	12 - 18	G	58x35x26.5	ATCR850G26
DCR1560F26	2600	1560	24	1000	1000	20	18 - 26	F	75x47x26.5	ATCR1560F26
DCR960G28	2800	960	13	1500	500	27	10 - 13	G	57x34x26.5	ATCR960G28
DCR1610F28	2800	1610	21.5	1500	1000	18	22 - 25	F	73x47x26.5	ATCR1610F28
DCR2060C28	2800	2060	30	1000	1000	13	40 - 50	C	100x63x26.5	ATCR2060C28
DCR2480L28	2800	2480	35.2	1500	300	1	33 - 41	L	98.9x62.8x34.6	ATCR2480L28
DCR2630C28	2800	2630	35.2	1500	300	1	33 - 41	C	98.9x62.8x26.5	ATCR2630C28
DCR2760V28	2800	2760	43	1000	1000	10	50 - 62	V	110x73x26.5	ATCR2760V28
DCR3650Y28	2800	3620	50.2	1500	300	8	48 - 59	Y	112.5x73x35.1	ATCR3650Y28
DCR3780V28	2800	3760	50.2	1500	300	8	68 - 84	V	110x73x27.4	ATCR3780V28
DCR4590B28	2800	4590	63	2000	500	7	68 - 84	B	120x84.6x34.7	ATCR4590B28
DCR4910W28	2800	4910	63	2000	500	6	68 - 84	W	120x84x27.4	ATCR4910W28
DCR5320A28	2800	5320	75	1000	250	6	80 - 100	A	150x100x35	ATCR5320A28
DCR5900A28	2800	5900	79	2000	500	6	80 - 100	A	150x100x35	ATCR5900A28
DCR5790M28	2800	5790	75	1000	1000	5	80 - 100	M	150x100x26.5	ATCR5790M28
DCR7610H28	2800	7610	105	1000	1000	4	110 - 130	H	172x110x35	ATCR7610H28
DCR780G30	3000	780	10.5	1000	1000	35	12 - 18	G	58x35x26.5	ATCR780G30
DCR1460F30	3000	1460	23	1000	1000	20	18 - 26	F	75x47x26.5	ATCR1460F30
Thyristors up to 3000V - Low Conduction Loss
DCR5480A28	2800	5480	73.1	2000	500	6	74 - 91	A	148x100x35.5	ATCR5480A28
DCR5960M28	2800	5960	73.1	2000	500	5	74 - 91	M	148x100x26.5	ATCR5960M28
Tiristores hasta 3400 V
DCR470E34	3400	470	6.3	1000	1000	41	4 - 6	E	42x25x14.5	ATCR470E34
DCR610D34	3400	610	8	1000	1000	35	8 - 12	D	47x29x14.5	ATCR610D34
DCR650G34	3400	650	8.4	1000	1000	35	12 - 18	G	58x35x26.5	ATCR650G34
DCR1120F34	3400	1120	17	1000	1000	20	18 - 26	F	75x47x26.5	ATCR1120F34
DCR1430X34	3400	1430	19.2	1000	1000	18	26 - 34	X	85x53x26.5	ATCR1430X34
DCR1970C34	3400	1970	30	1000	1000	13	40 - 50	C	100x63x26.5	ATCR1970C34
DCR2440V34	3400	2440	33	1000	1000	10	50 - 62	V	110x73x26.5	ATCR2440V34
DCR3640W34	3400	3640	54	1000	1000	7	62 - 78	W	120x84x26.5	ATCR3640W34
DCR4720A34	3400	4720	69	1000	1000	57	80 - 100	A	150x100x35	ATCR4720A34
DCR5110M34	3400	5110	69	1000	1000	50	80 - 100	M	150x100x26.5	ATCR5110M34
Tiristores hasta 4200 V
DCR780G42	4200	780	10.5	1500	400	27	10 - 13	G	58.5x34x26.72	ATCR780G42
DCR1150N42	4200	1150	16.8	1500	1000	22	20 - 25	N	73x47x34.89	ATCR1150N42
DCR1260F42	4200	1260	16.8	1500	1000	18	20 - 25	F	73x47x26.72	ATCR1260F42
DCR2040L42	4200	2040	29	1500	400	12	33 - 41	L	98.9x62.85x34.82	ATCR2040L42
DCR2150C42	4200	2150	29	1500	400	10	33 - 41	C	98.9x62.85x26.7	ATCR2150C42
DCR2930Y42	4200	2930	40.6	1500	400	8	48 - 59	Y	112.5x73x35.4	ATCR2930Y42
DCR3030V42	4200	3030	40.6	1500	400	7	48 - 59	V	110x73x27.6	ATCR3030V42
DCR3790B42	4200	3790	53.5	1500	400	7	68 - 84	B	120x84.6x34.9	ATCR3790B42
DCR4100W42	4200	3880	53.5	1500	400	6	68 - 84	W	120x84.6x27.6	ATCR4100W42
Tiristores de hasta 4200 V - Baja pérdida de conducción
DCR4500A42	4200	4450	60	2000	500	6	74 - 91	A	148x100x35.5	ATCR4500A42
DCR4880M42	4200	4810	60	2000	500	5	74 - 91	M	148x100x26.1	ATCR4880M42
DCR6650H42	4200	6610	98	2000	500	4	120 - 155	H	170x115x35.0	ATCR6650H42
Tiristores de hasta 4200 V - Baja pérdida de conmutación
DCR4160A42	4200	4160	56.1	2000	500	6	74 - 91	A	148x100x35.5	ATCR4160A42
DCR4510M42	4200	4500	56.1	2000	500	5	74 - 91	M	148x100x26.1	ATCR4510M42
DCR6140H42	4200	6070	90.0	2000	500	4	120 - 155	H	170x115x35.0	ATCR6140H42
Tiristores de hasta 5200 V
DCR690G52	5200	690	9.45	1500	300	27	10 - 13	G	57x34x26.84	ATCR690G52
DCR1020N52	5200	1018	14.8	1500	800	22	20 - 25	N	73x47x34.89	ATCR1020N52
DCR1110F52	5200	1107	14.8	1500	800	18	20 - 25	F	73x47x26.84	ATCR1110F52
DCR1850L52	5200	1845	26.25	1500	300	12	33 - 41	L	98.9x62.85x34.94	ATCR1850L52
DCR1950C52	5200	1950	26.25	1500	300	10	33 - 41	C	98.9x62.85x26.84	ATCR1950C52
DCR2630Y52	5200	2630	36.7	1500	300	8	48 - 59	Y	112.5x73x35.47	ATCR2630Y52
DCR2720V52	5200	2720	36.7	1500	300	7	48 - 59	V	110x73x27.69	ATCR2720V52
DCR3480B52	5200	3440	49	1500	400	7	68 - 84	B	120x84.6x35.0	ATCR3480B52
DCR3640W52	5200	3560	49	1500	400	6	68 - 84	W	120x84.6x27.7	ATCR3640W52
Tiristores de hasta 5200 V - Baja pérdida de conducción
DCR3990A52	5200	3990	53.4	2000	1000	6	74 - 91	A	148x100x35.61	ATCR3990A52
DCR4330M52	5200	4325	53.4	2000	1000	5	74 - 91	M	148x100x26.26	ATCR4330M52
DCR5890H52	5200	5890	84.9	2000	500	4	120 - 155	H	170x115x35.27	ATCR5890H52
Tiristores de hasta 5200 V - Baja pérdida de conmutación
DCR3700A52	5200	3700	49.4	2000	1000	6	74 - 91	A	148x100x35.6	ATCR3700A52
DCR4000M52	5200	4000	49.4	2000	1000	5	74 - 91	M	148x100x26.3	ATCR4000M52
DCR5240H52	5200	5160	76.6	2000	500	4	120 - 155	H	170x115x35.1	ATCR5240H52
Tiristores hasta 6500 V

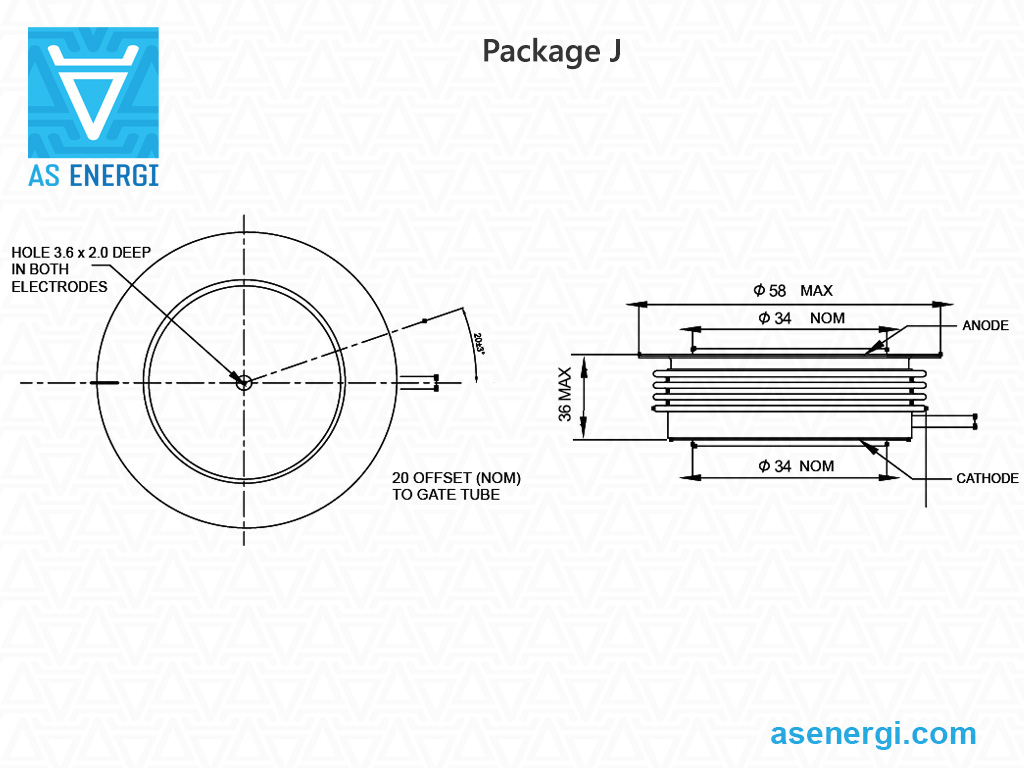

DCR490J65	6500	490	6.6	1500	200	38	10 - 13	J	57x33.95x35.15	ATCR490J65
DCR590G65	6500	595	6.6	1500	200	27	10 - 13	G	58.5x34x27.1	ATCR590G65
DCR820N65	6500	820	12	1500	200	22	20 - 25	N	73x47x35.15	ATCR820N65
DCR890F65	6500	894	12	1500	200	18	20 - 25	F	73x47x27.1	ATCR890F65
DCR1570L65	6500	1568	22	1500	300	12	33 - 41	L	98.9x62.85x35.2	ATCR1570L65
DCR1650C65	6500	1650	22	1500	300	10	33 - 41	C	98.9x62.9x27.1	ATCR1650C65
DCR2220Y65	6500	2220	30	1500	300	8	48 - 59	Y	112.5x73x35.73	ATCR2220Y65
DCR2290V65	6500	2290	30	1500	500	7	48 - 59	V	110x73x27.95	ATCR2290V65
DCR2880B65	6500	2840	38.9	1500	300	7	68 - 84	B	120x84.6x35.3	ATCR2880B65
DCR2950W65	6500	2940	38.9	1500	300	6	68 - 84	W	120x84.6x28	ATCR2950W65
DCR3220A65	6500	3220	43	2000	500	6	74 - 91	A	148x100x35.9	ATCR3220A65
DCR3480M65	6500	3480	43	2000	500	5	74 - 91	M	148x100x26.5	ATCR3480M65
Tiristores de hasta 6500 V - Baja pérdida de conducción
DCR3360A65	6500	3360	44.7	2000	500	6	74 - 91	A	148x100x35.9	ATCR3360A65
DCR3620M65	6500	3620	44.7	2000	500	5	74 - 91	M	148x100x26.5	ATCR3620M65
DCR4660H65	6500	4660	69.1	2000	500	4	120 - 155	H	170x115x35.7	ATCR4660H65
Tiristores de hasta 6500 V - Baja pérdida de conmutación
DCR3120A65	6500	3120	41.5	2000	500	6	74 - 91	A	148x100x35.9	ATCR3120A65
DCR3370M65	6500	3370	41.5	2000	500	5	74 - 91	M	148x100x26.5	ATCR3370M65
DCR4420H65	6500	4420	64.6	2000	500	4	120 - 155	H	170x115x35.7	ATCR4420H65
Tiristores hasta 8500 V
DCR390J85	8500	387	5.25	1500	200	38	10 - 13	J	57x33.95x35.51	ATCR390J85
DCR470G85	8500	467	5.25	1500	200	27	10 - 13	G	58.5x34x27.4	ATCR470G85
DCR680N85	8500	677	9.8	1500	200	22	20 - 25	N	73x47x35.51	ATCR680N85
DCR750F85	8500	730	9.8	1500	200	18	20 - 25	F	73x47x27.4	ATCR750F85
DCR1300L85	8500	1300	17.6	1500	400	12	33 - 41	L	98.9x62.85x35.56	ATCR1300L85
DCR1370C85	8500	1370	17.6	1500	400	10	33 - 41	C	98.9x62.85x27.4	ATCR1370C85
DCR1840Y85	8500	1840	25	1500	300	8	48 - 59	Y	112.5x73x36.09	ATCR1840Y85
DCR1910V85	8500	1910	25	1500	300	7	48 - 59	V	110x73x28.31	ATCR1910V85
DCR2400B85	8500	2370	35.5	1500	300	7	68 - 84	B	120x84.6x35.6	ATCR2400B85
DCR2450W85	8500	2450	33.5	1500	300	6	68 - 84	W	120x84.6x28.31	ATCR2450W85
Tiristores de hasta 8500 V - Baja pérdida de conducción
DCR2770A85	8500	2770	36.6	1500	200	6	74 - 91	A	148x100x36.2	ATCR2770A85
DCR2990M85	8500	2990	36.6	1500	500	5	74 - 91	M	148x100x26.8	ATCR2990M85
DCR3980H85	8500	3910	58.1	2000	500	4	120 - 155	H	170x115x35.7	ATCR3980H85
Tiristores de hasta 8500 V - Baja pérdida de conmutación
DCR2560A85	8500	2610	34.5	1500	200	6	74 - 91	A	148x100x36.2	ATCR2560A85
DCR2760M85	8500	2810	34.5	1500	200	5	74 - 91	M	148x100x26.8	ATCR2760M85
DCR3640H85	8500	3620	53.7	2000	500	4	120 - 155	H	170x115x35.7	ATCR3640H85

Tiristores de control de fase Vishay Semiconductors

Los tiristores discretos de control de fase Vishay serie VS-ST están disponibles con clasificaciones de corriente desde 350A hasta 2300A y voltajes de bloqueo inverso desde 400V hasta 2600V.

Tipo	I_TAV/I_FAV (T_C)	V_RRM / V_DRM	I_TSM I_FSM	I²t	V_T(TO)	r_T	T_{vj max}	R_th(j-c)	W	Paquete, Dimensiones ØDxØdxH	Sustitución AS ENERGI^TM	Ficha técnica
Tipo	A (ºC)	V	A	kA²·s	V	mΩ	ºC	ºC/W	g	mm	Sustitución AS ENERGI^TM	PDF
VS-ST180C
VS-ST180C04C1	350 (55)	400	5000	125	1.14	1.14	125	0.015	50	A-PUK (TO-200AB) 42x19x14	ASTD180C04C1
VS-ST180C08C1		800									ASTD180C08C1
VS-ST180C12C1		1200									ASTD180C12C1
VS-ST180C16C1		1600									ASTD180C16C1
VS-ST180C18C1		1800									ASTD180C18C1
VS-ST180C20C1		2000									ASTD180C20C1
VS-ST230C
VS-ST230C04C1	410 (55)	400	5700	163	0.98	0.81	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD180C04C1
VS-ST230C08C1		800									ASTD230C08C1
VS-ST230C12C1		1200									ASTD230C12C1
VS-ST230C14C1		1400									ASTD230C14C1
VS-ST230C16C1		1600									ASTD230C16C1
VS-ST230C18C1		1800									ASTD230C18C1
VS-ST230C20C1		2000									ASTD230C20C1
VS-ST280C
VS-ST280C04C1	500 (55)	400	7850	260	0.88	0.47	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD180C04C1
VS-ST280C06C1	500 (55)	600	7850	260	0.88	0.47	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD230C06C1
VS-ST280CH
VS-ST280CH04C1	500 (80)	400	7200	260	0.88	0.47	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD180C04C1
VS-ST280CH06C1	500 (80)	600	7200	260	0.88	0.47	125	0.017	50	A-PUK (TO-200AB) 42x19x14	ASTD280CH06C1
VS-ST300C
VS-ST300C04C1	650 (55)	400	8000	320	0.98	0.73	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD180C04C1
VS-ST300C08C1		800									ASTD300C08C1
VS-ST300C12C1		1200									ASTD300C12C1
VS-ST300C16C1		1600									ASTD300C16C1
VS-ST300C18C1		1800									ASTD300C18C1
VS-ST300C20C1		2000									ASTD300C20C1
VS-ST300CL
VS-ST300C04L1	560 (55)	400	8000	320	0.98	0.73	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD180C04C1
VS-ST300C08L1		800									ASTD300C08L1
VS-ST300C12L1		1200									ASTD300C12L1
VS-ST300C16L1		1600									ASTD300C16L1
VS-ST300C18L1		1800									ASTD300C18L1
VS-ST300C20L1		2000									ASTD300C20L1
VS-ST330C
VS-ST330C04C1	720 (55)	400	9000	405	0.92	0.57	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD180C04C1
VS-ST330C08C1		800									ASTD330C08C1
VS-ST330C12C1		1200									ASTD330C12C1
VS-ST330C14C1		1400									ASTD330C14C1
VS-ST330C16C1		1600									ASTD330C16C1
VS-ST330CL
VS-ST330C04L1	650 (55)	400	9000	405	0.93	0.57	125	0.010	250	B-PUK (TO-200AC) 58x34x27	ASTD180C04C1
VS-ST330C08L1		800									ASTD330C08L1
VS-ST330C12L1		1200									ASTD330C12L1
VS-ST330C14L1		1400									ASTD330C14L1
VS-ST330C16L1		1600									ASTD330C16L1
VS-ST380C
VS-ST380C04C1	960 (55)	400	15000	1130	0.88	0.24	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD180C04C1
VS-ST380C06C1	960 (55)	600	15000	1130	0.88	0.24	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD380C06C1
VS-ST380CH
VS-ST380CH04C1	960 (55)	400	12500	782	0.88	0.24	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD180C04C1
VS-ST380CH06C1	960 (55)	600	12500	782	0.88	0.24	125	0.011	83	E-PUK (TO-200AB) 42x25x14.5	ASTD380CH06C1
VS-ST650CL
VS-ST650C20L1	790 (55)	2000	10100	510	1.13	0.35	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD180C04C1
VS-ST650C22L1		2200									ASTD650C22L1
VS-ST650C24L1		2400									ASTD650C24L1
VS-ST700CL
VS-ST700C12L1	910 (55)	1200	15700	1232	1.13	0.35	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD180C04C1
VS-ST700C16L1		1600									ASTD700C16L1
VS-ST700C18L1		1800									ASTD700C18L1
VS-ST700C20CL1		2000									ASTD700C20CL1
VS-ST730CL
VS-ST730C08L1	990 (55)	800	17800	1591	1.12	0.27	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD180C04C1
VS-ST730C12L1		1200									ASTD730C12L1
VS-ST730C14L1		1400									ASTD730C14L1
VS-ST730C16L1		1600									ASTD730C16L1
VS-ST730C18L1		1800									ASTD730C18L1
VS-ST730C20L1		2000									ASTD730C20L1
VS-ST780CL
VS-ST780C04L1	1350 (55)	400	24400	2986	0.90	0.13	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD180C04C1
VS-ST780C06L1	1350 (55)	600	24400	2986	0.90	0.13	125	0.009	255	B-PUK (TO-200AC) 58x34x27	ASTD780C06L1
VS-ST1000CK
VS-ST1000C12K1	1473 (55)	1200	20000	2000	1.024	0.265	125	0.003	425	K-PUK (A-24) 75x45x27.5	ASTD180C04C1
VS-ST1000C14K1		1400									ASTD1000C14K1
VS-ST1000C16K1		1600									ASTD1000C16K1
VS-ST1000C18K1		1800									ASTD1000C18K1
VS-ST1000C20K1		2000									ASTD1000C20K1
VS-ST1000C22K1		2200									ASTD1000C22K1
VS-ST1000C24K1		2400									ASTD1000C24K1
VS-ST1200CK
VS-ST1200C12K1	1650 (55)	1200	30500	4651	1.01	0.19	125	0.003	425	K-PUK (A-24) 75x45x27.5	ASTD180C04C1
VS-ST1200C14K1		1400									ASTD1200C14K1
VS-ST1200C16K1		1600									ASTD1200C16K1
VS-ST1200C18K1		1800									ASTD1200C18K1
VS-ST1200C20K1		2000									ASTD1200C20K1
VS-ST1230CK
VS-ST1230C08K1	1745 (55)	800	33500	5615	1.02	0.16	125	0.003	425	K-PUK (A-24) 75x45x27.5	ASTD180C04C1
VS-ST1230C12K1		1200									ASTD1230C12K1
VS-ST1230C14K1		1400									ASTD1230C14K1
VS-ST1230C16K1		1600									ASTD1230C16K1
VS-ST1280CK
VS-ST1280C04K1	2310 (55)	400	42500	9027	0.90	0.068	125	0.003	425	K-PUK (A-24) 75x45x27.5	ASTD180C04C1
VS-ST1280C06K1	2310 (55)	600	42500	9027	0.90	0.068	125	0.003	425	K-PUK (A-24) 75x45x27.5	ASTD1280C06K1

Disipadores de calor por aire y agua para tiristores tipo disco

El funcionamiento de los dispositivos semiconductores a altas corrientes y altos voltajes inversos está acompañado por una alta potencia en la unión p-n del chip de silicio.

Se utilizan disipadores de calor por aire y agua para enfriar los tiristores SCR de potencia.

El disipador de calor se caracteriza por el valor de la disipación de potencia y el área de la superficie de enfriamiento, y se selecciona en función de la disipación de calor requerida a la potencia operativa del tiristor.

En los tiristores tipo disco, la compresión necesaria de los contactos de presión solo se proporciona si se ensamblan con disipadores de calor.

Para mantener las pérdidas eléctricas al mínimo y la disipación de calor al máximo, se debe proporcionar la fuerza de sujeción necesaria Fm durante el ensamblaje.

El rango de valores de la fuerza axial en el tiristor Fm, es decir, la fuerza de compresión del tiristor, varía de 10 a 100 kN dependiendo del diámetro del paquete (tipo de carcasa) y se especifica en la hoja de datos.

Los disipadores de calor se utilizan para semiconductores tipo disco (tipo tableta) con un diámetro de superficie de contacto desde Ø19 mm hasta Ø100 mm.

Consulte más información sobre los disipadores de calor para tiristores SCR tipo disco:
"Disipadores de calor por aire serie O", "Disipador de calor por aire serie SF", "Disipador de calor por agua serie SS".

Recomendaciones de instalación para tiristores de disco de potencia

Montaje de un tiristor de disco con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador de calor en todo el rango de temperaturas se asegura mediante un par de torsión adecuado (fuerza de sujeción).

Antes del ensamblaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2), utilizando un paño empapado en alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (cables), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda aplicar (3) una capa fina de pasta térmica de silicona antes del ensamblaje, aunque no es una condición obligatoria para la instalación.

Instale el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.

Enrosque la traviesa (4) y apriete las tuercas uniformemente. Asegúrese de que no haya desalineaciones y que las superficies de contacto sean uniformes.

Cuando las piezas estén suficientemente sujetas pero aún sean móviles, recomendamos colocar el disipador de calor en una superficie plana y verificar la tolerancia de paralelismo del plano adyacente general de las superficies (5).

Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de sujeción alcanzada corresponde a la requerida.

Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para tiristores de potencia:

Los tiristores de potencia no deben operar durante períodos prolongados en su carga límite para todos los parámetros. En este caso, el factor de seguridad se determina por el grado requerido de fiabilidad del dispositivo.

Reemplace un tiristor de potencia fallido con un tiristor que coincida con los parámetros del que se está reemplazando.

Se debe proporcionar superenfriamiento cuando se opere en un entorno con una temperatura ambiente elevada.

Se recomienda la limpieza periódica de los tiristores de potencia y disipadores de calor para eliminar el polvo y los contaminantes, asegurando así una correcta disipación de calor.

Se deben utilizar divisores de corriente inductivos (a menudo cables toroidales retorcidos) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.

La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores en derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se proporciona conectando condensadores en paralelo con cada tiristor.

Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante la operación.

¿Por qué elegir AS ENERGI^TM?

Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
Marca europea - calidad 100%, precio favorable, plazos de producción cortos
Más de 20 años de experiencia en la industria de semiconductores
Clientes de más de 50 países confían en nosotros
20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
Producimos análogos de productos de otros fabricantes
Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años

Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Geografía de la asociación

AS ENERGI^TM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

AS ENERGI^TM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Para preguntas relacionadas con la adquisición de Tiristores SCR, Diodos, Módulos envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Etiquetas: Tiristor de control de fase, tiristor SCR, tiristor PCT, tiristor presspack, semiconductor de potencia, precio del tiristor de control de fase, ficha técnica del tiristor SCR, certificado, fabricación, tiristores hechos en fábrica, especificaciones técnicas del tiristor de potencia

Tiristores de control de fase (PCT), Tiristores SCR (Rectificador controlado de silicio) - Descripción general de la serie, especificaciones, hojas de datos

¿Qué es el tiristor de control de fase?

Serie de tiristores de control de fase en diseño de caja de disco

Tiristores de control de fase Serie T AS ENERGITM

Tiristores de potencia T123, T223, T323 (100A - 500A)

Especificaciones detalladas de los tiristores de potencia T123, T223, T323

Tiristores de potencia T133 (250A – 800A)

Especificaciones detalladas de los tiristores de potencia T133

Tiristores de potencia T233 (320A – 630A)

Especificaciones detalladas de los tiristores de potencia T233

Tiristores de potencia T333 (250A – 500A)

Especificaciones detalladas de los tiristores de potencia T333

Tiristores de potencia T433 (250A)

Especificaciones detalladas de los tiristores de potencia T433

Tiristores de potencia T933 (160A, 250A)

Especificaciones detalladas de los tiristores de potencia T933

Tiristores de potencia T143 (320A – 1250A)

Especificaciones detalladas de los tiristores de potencia T143

Tiristores de potencia T243 (400A – 1250A)

Especificaciones detalladas de los tiristores de potencia T243

Tiristores de potencia T343 (400A – 800A)

Especificaciones detalladas de los tiristores de potencia T343

Tiristores de potencia T443 (320A – 630A)

Especificaciones detalladas de los tiristores de potencia T443

Tiristores de potencia T643 (320A 4600-6500V)

Especificaciones detalladas de los tiristores de potencia T643

Tiristores de potencia T743 (320A 4600-6500V)

Especificaciones detalladas de los tiristores de potencia T743

Tiristores de potencia T153 (630A – 2500A)

Especificaciones detalladas de los tiristores de potencia T153

Tiristores de potencia T253 (500A – 2000A)

Especificaciones detalladas de los tiristores de potencia T253

Tiristores de potencia T353 (500A – 1600A)

Especificaciones detalladas de los tiristores de potencia T353

Tiristores de potencia T453 (630A – 1250A)

Especificaciones detalladas de los tiristores de potencia T453

Tiristores de potencia T553 (500A – 1250A)

Especificaciones detalladas de los tiristores de potencia T553

Tiristores de potencia T653 (500A – 1000A)

Especificaciones detalladas de los tiristores de potencia T653

Tiristores de potencia T753, T853, T953 (500A – 800A)

Especificaciones detalladas de los tiristores de potencia T753, T853, T953

Tiristores de potencia T163 (800A – 3200A)

Especificaciones detalladas de los tiristores de potencia T163

Tiristores de potencia T263 (800A – 2000A)

Especificaciones detalladas de los tiristores de potencia T263

Tiristores de potencia T663 (1600A)

Especificaciones detalladas de los tiristores de potencia T663

Tiristores de potencia T173 (1000A – 6300A)

Especificaciones detalladas de los tiristores de potencia T173

Tiristores de potencia T273 (1000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T273

Tiristores de potencia T373 (1250A – 3200A)

Detailed specifications of Power Thyristors T373

Tiristores de potencia T673 (1600A – 2500A)

Especificaciones detalladas de los tiristores de potencia T673

Tiristores de potencia T183 (1600A – 5000A)

Especificaciones detalladas de los tiristores de potencia T183

Tiristores de potencia T283 (1600A – 3200A)

Especificaciones detalladas de los tiristores de potencia T283

Tiristores de potencia T383, T583, T683 (1600A – 3200A)

Especificaciones detalladas de los tiristores de potencia T383, T583, T683

Tiristores de potencia T193 (2000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T193

Tiristores de potencia T293 (2000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T293

Tiristores de potencia T393 (2000A – 5000A)

Especificaciones detalladas de los tiristores de potencia T393

Tiristores de potencia T693 (3200A – 4000A)

Especificaciones detalladas de los tiristores de potencia T693

Tiristores de control de fase serie KP AS ENERGITM

Tiristores de control de fase ABB Power Grids (Hitachi Energy)

Tiristores de control de fase Infineon Technologies

Tiristores de control de fase Westcode (IXYS UK Westcode, Littelfuse Technology)

Tiristores de control de fase Dynex Semiconductor

Tiristores de control de fase Vishay Semiconductors

Disipadores de calor por aire y agua para tiristores tipo disco

Recomendaciones de instalación para tiristores de disco de potencia

Consejos y recomendaciones para tiristores de potencia:

¿Por qué elegir AS ENERGITM?

Tiristores de control de fase Serie T AS ENERGI^TM

Tiristores de control de fase serie KP AS ENERGI^TM

¿Por qué elegir AS ENERGI^TM?

AS ENERGI^TM Fabricación de semiconductores
