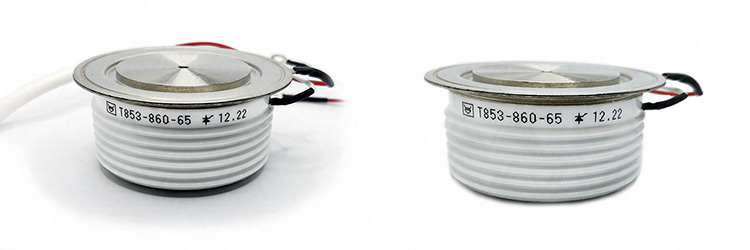

Tiristores SCR de control de fase de alta tensión 6500V - Descripción general de la serie, especificaciones, hojas de datos

¿Qué son los tiristores SCR de alto voltaje 6500 V?

Los tiristores de disco de 6500V están diseñados para cumplir con los requisitos especiales de las aplicaciones de arrancadores suaves de media tensión. Los tiristores de potencia de 6.5 kV están diseñados para una alta capacidad de corriente de sobrecarga. El comportamiento de conmutación optimizado permite una fácil escalabilidad de los arrancadores suaves para diferentes voltajes de operación mediante el número de dispositivos conectados en serie.

Los tiristores de control de fase de alta tensión SCR serie 6500V son ampliamente utilizados en arrancadores suaves de media tensión, accionamientos de motores de CA y convertidores de alta potencia, entre otros.

Las aplicaciones típicas para dispositivos de media tensión incluyen excavadoras mineras, bombas de gas y petróleo, compresores para estaciones de enfriamiento. Los tiristores SCR 6500V también se utilizan en módulos MSS de arranque suave de alta tensión y compensadores estáticos de reactivos (SVC). Los tiristores SCR también son adecuados para aplicaciones generales de rectificadores de voltaje de línea, como fuentes de alimentación y accionamientos estándar.

Aquí se encuentran las especificaciones y hojas de datos para tiristores de alta potencia de 6500V de varios fabricantes, así como opciones de reemplazo.

Los SCRs (tiristores) de control de fase 6500V están disponibles con una corriente nominal directa I_TAV que varía entre 280A y 6800A.

Todos los tiristores tipo disco presentados en este sitio tienen una carcasa cerámica estándar tipo press-pack. Se presionan con una fuerza relativamente alta en disipadores de calor, que también sirven como contactos eléctricos para los terminales del tiristor.

Los tiristores SCR AS ENERGI^TM tienen las siguientes características: bajas pérdidas estáticas y dinámicas, altos valores de V_DRM/V_RRM, amplia experiencia en el uso de los dispositivos en diversas industrias, rango de voltaje de 100V a 9000V y rango de corriente de 100A a 15000A, alta resistencia a ciclos térmicos y eléctricos, enfriamiento natural o forzado por aire.

Ver también los artículos: Tiristores de control de fase (PCT), Tiristores rápidos, Tiristores de conmutación rápida, Módulos tiristores, Diodos rectificadores estándar, Diodos de avalancha - Descripción general de la serie.

Serie de tiristores de control de fase de alta potencia 6500 V (6,5 kV) en diseño de caja de disco

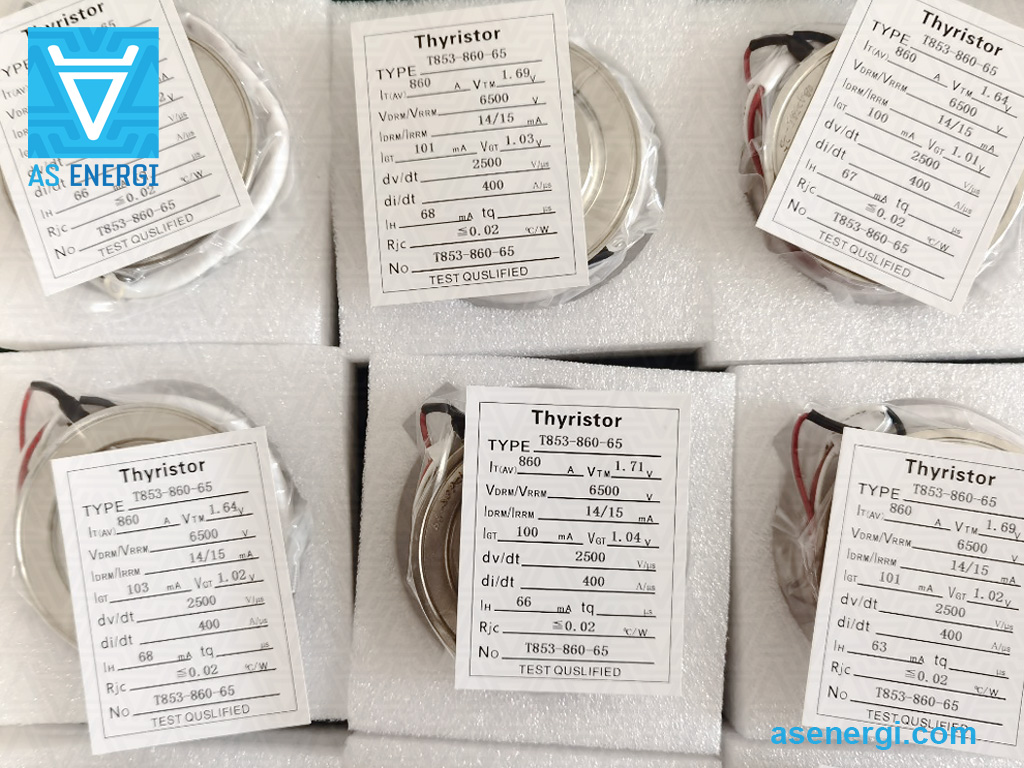

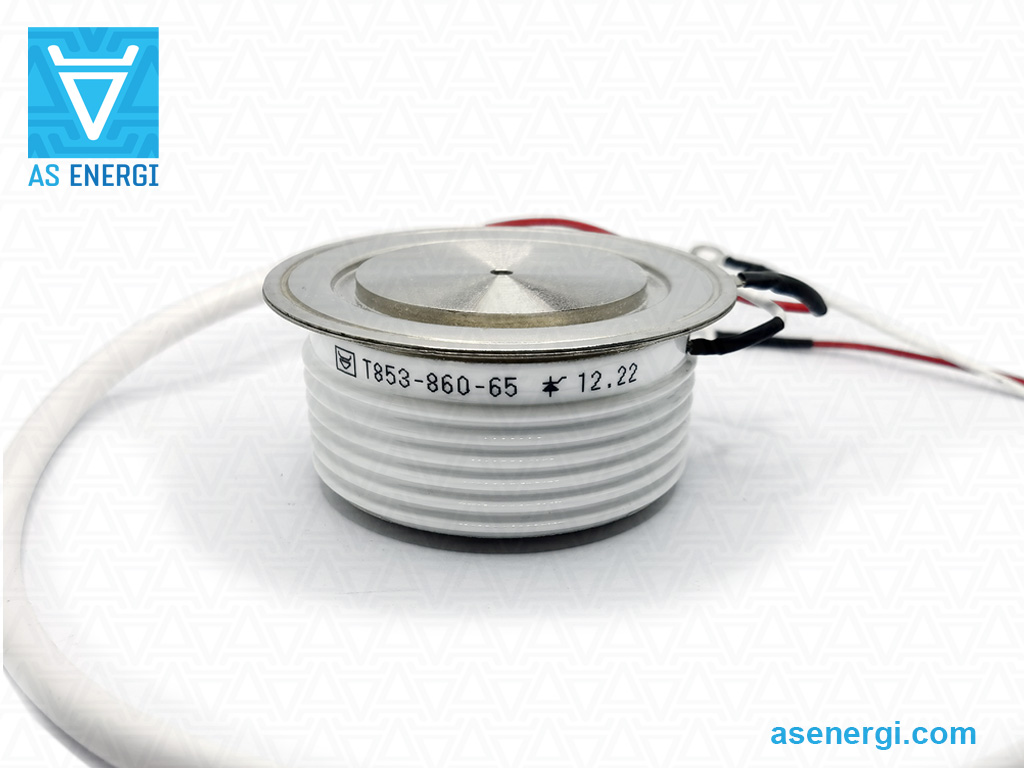

SCR Tiristores 6500V serie T AS ENERGI^TM

Tiristores de control de fase de alta potencia 6500V serie T AS ENERGI^TM están disponibles con clasificaciones de corriente desde 320A hasta 2000A. El rango de frecuencia óptimo para el uso de tiristores SCR es de hasta 500 Hz.

Tipo	IT(AV)M (TCASE)	VDRM VRRM	ITSM	I2t	VT0	rT	tq	Tvj max	Rth(j-c)	Fm	W	Paquete	Dimensiones ØDxØdxH	Ficha de datos
	A (°C)	V	kA	kA2·s	V	mΩ	µs	°C	°C/W	kN	kg		mm	PDF
Tiristores 320A
T143-320-65	346 (85)	6500	4.5	100	1.30	1.700	630	125	0.042	14-16	0.28	PT43	60x35x26
T643-320-65	320 (89)	6500	4.0	80	1.338	2.351	800	125	0.035	14-16	0.28	PT43	60x35x26
T743-320-65	320 (79)	6500	4.0	80	1.338	2.351	800	125	0.045	14-16	0.40	T.C5	56x34x35
Tiristores 500A
T253-500-65	500 (101)	6500	9.5	450	1.27	1.125	800	125	0.018	22-26	0.55	PT53	75x51x26
T353-500-65	588 (85)	6500	9.0	405	1.35	1.200	800	125	0.022	22-26	0.72	PT54	75x51x35
T653-500-65	550 (85)	6500	12	720	1.54	1.300	1000	125	0.022	22-26	0.72	PT54	75x51x35
T853-500-65	500 (98)	6500	9.5	410	1.272	1.125	800	125	0.022	22-26	0.72	PT54	75x51x35
Tiristores 800A
T653-800-65	800 (79)	6500	10	500	1.269	0.981	630	125	0.018	22-26	0.55	PT53	75x51x26
T953-800-65	685 (85)	6500	10	500	1.269	0.981	630	125	0.022	22-26	0.72	PT54	75x51x35
T163-800-65	910 (85)	6500	15	720	1.30	0.650	1000	125	0.017	30-36	0.60	PT63	87x60x26
Tiristores 1000A
T173-1000-65	1020 (85)	6500	20	2000	1.40	0.750	500	125	0.012	40-60	1.2	PT73	112x75x26
T273-1000-65	1420 (70)	6500	22	2600	1.30	0.550	1000	125	0.012	40-60	1.2	PT73	112x75x26
Tiristores 1250A
T173-1250-65	1240 (85)	6500	26	3400	1.30	0.450	1000	125	0.012	40-60	1.2	PT73	112x75x26
Tiristores 1600A
T183-1600-65	1807 (85)	6500	38	7300	1.25	0.34	1000	125	0.008	60-80	1.8	PT83	120x86x26
T383-1600-65	1740 (85)	6500	35	6200	1.20	0.39	1000	125	0.0080	60-80	2.0	PT84	120x86x35
Tiristores 2000A
T193-2000-65	2025 (85)	6500	45	10200	1.25	0.42	1000	125	0.0059	80-90	3.0	PT94	147x100x35
T293-2000-65	2377 (85)	6500	54	14700	1.20	0.29	1000	125	0.0058	80-90	3.0	PT94	147x100x35
T393-2000-65	2162 (85)	6500	45	10200	1.25	0.42	1000	125	0.0053	80-90	2.2	PT93	147x98x26

SCR Tiristores 6500V serie KP AS ENERGI^TM

Tiristores de control de fase de alta potencia 6500V serie KP AS ENERGI^TM son tiristores de disco de potencia de propósito general. Los tiristores KP 6500V están disponibles con clasificaciones de corriente desde 300A hasta 6800A.

Serie	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Esquema	Dimensiones ØDxØdxH	Ficha técnica
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KP300-65	350	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP400-65	420	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP600-65	610	6500	12.1	732	1500	50	1200	125	0.020	22	0.47	A-5	74x47x26
KP700-65	730	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP800-65	850	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP1000-65	1010	6500	14	980	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1300-65	1360	6500	21.9	2400	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1900-65	1800	6500	32	5000	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP2400-65	2400	6500	40	8000	2000	100	1200	125	0.01	56	1.44	A-9	110x73x26
KP2800-65	2800	6500	45	10130	2000	200	800	125	0.01	56	1.44	A-9	110x73x26
KP3000-65	3070	6500	45	10130	2000	200	800	125	0.008	70	1.3	A-10	120x80x26
KP3400-65	3400	6500	71	25210	2000	200	1000	125	0.008	70	1.3	A-10	120x80x26
KP5700-65	5720	6500	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP6800-65	6810	6500	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26

Tiristores SCR 6500V ABB Redes eléctricas (Hitachi Energy)

Tiristores SCR 6500V serie 5STP ABB Power Grids (Hitachi Energy) y sus reemplazos están disponibles con clasificaciones de corriente directa en estado de conducción I_TAV desde 340A hasta 4300A.

En el estado de conducción, los tiristores PCT presentan pérdidas muy bajas, lo que los convierte en dispositivos atractivos para controlar de manera eficiente corrientes y energías muy altas.

Tipo	IT(AV)M (TC=70°C)	VDRM VRRM	ITSM	VT0	rT	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	Paquete	Sustitución AS ENERGITM	Ficha de datos
	A	V	kA	V	mΩ	ºC	K/kW	K/kW	kN			PDF
5STP 03X6500	340	6500	4.7	1.20	2.30	125	45	7.5	10	X	ATP 300-65-X-00
5STP 03D6500	390	6500	4.7	1.20	2.30	125	36	7.5	10	D	ATP 300-65-D-00
5STP 08G6500	730	6500	15.1	1.20	1.046	125	22	4.0	22	G	ATP 800-65-G-00
5STP 08F6500	850	6500	15.1	1.20	1.046	125	17	4.0	22	F	ATP 800-65-F-00
5STP 12K6500	1430	6500	31.5	1.15	0.647	125	11	2.0	50	K	ATP 1200-65-K-00
5STP 18M6500	1830	6500	47.5	1.21	0.431	125	9.0	1.5	70	M	ATP 1800-65-M-00
5STP 26N6500	2880	6500	65.0	1.12	0.29	125	5.7	1.0	90	N	ATP 2600-65-N-00
5STP 40N6500	3780	6500	75.0	1.14	0.255	135	4.8	1.0	90	N	ATP 4000-65-N-00
5STP 42U6500	4300	6500	86.0	1.17	0.181	125	4.0	0.8	135	U	ATP 4200-65-U-00

Tiristores SCR 6500V Infineon Technologies

Discos de control de fase de alto rendimiento tiristores 6500V Infineon y sus reemplazos están disponibles con clasificaciones de corriente directa en estado de conducción I_TAV desde 280A hasta 1620A.

Tipo	IT(AV)M (TC=85°C)	VDRM VRRM	ITSM	I2t	VT0	rT	Tvj max	Rth(j-c)	Fm	Paquete	Sustitución AS ENERGITM	Ficha de datos
	A	V	A	kA2·s	V	mΩ	ºC	K/kW	kN			PDF
T280N65TOF	280	6500	5800	115	1.35	2.800	125	43.0	5-9	T58.27K0	ATD280N65TOF
T570N65TOF	540	6500	10500	442	1.35	1.400	125	21.0	13-23	T75.26K0	ATD570N65TOF
T1060N65TOF	1053	6500	22500	2530	1.35	0.720	125	11.0	27-45	T100.26K0	ATD1060N65TOF
T1081N65TOH	1300	6500	34000	5780	1.18	0.759	125	8.6	36-52	T120.26K	ATD1081N65TOH
T1620N65TOF	1613	6500	32000	5120	1.35	0.430	125	8.1	40-65	T111.26K0	ATD1620N65TOF

Tiristores SCR 6500V Westcode (IXYS UK Westcode, Littelfuse Technology)

Tiristores SCR 6500V Littelfuse Technology (Westcode Semiconductors), también conocidos como Tiristores de Media Tensión IXYS WESTCODE, y sus reemplazos están disponibles con clasificaciones de corriente desde 450A hasta 3745A.

Estos dispositivos están optimizados para ofrecer bajas pérdidas de conducción y están destinados principalmente a aplicaciones con frecuencias de línea de hasta 400Hz.

Tipo	IT(AV)M (TC=55°C)	VDRM VRRM	ITSM	I2t	tq	VT0	rT	Tvj max	Rth(j-c)	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGITM	Ficha de datos
	A	V	A	A2·s	µs	V	mΩ	ºC	K/W		mm		PDF
K0445LG650	450	6500	6400	200x103	700-1000	1.560	2.270	125	0.0380	W56	58x34x35	ATDK0445LG650
K0500LC650	500	6500	6400	200x103	700-1000	1.560	2.270	125	0.0320	W10	58x34x27	ATDK0500LC650
K0560QE650	575	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0310	W76	60x38x35	ATDK0560QE650
K0625QA650	640	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0260	W75	60x38x26	ATDK0625QA650
K0900ME650	1010	6500	12600	794x103	850-1150	1.610	0.900	125	0.0180	W78	75x50x35	ATDK0900ME650
K1000MA650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W77	75x50x26	ATDK1000MA650
K1000ME650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W78	75x50x35	ATDK1000ME650
K1010MA650	1130	6500	12600	794x103	850-1150	1.610	0.900	125	0.0150	W77	75x50x26	ATDK1010MA650
K1495HE650	1495	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0125	W80	100x66x35	ATDK1495HE650
K1670HA650	1670	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0105	W79	100x66x26	ATDK1670HA650	-
K2085TE650	2145	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0095	W82	112x75x35	ATDK2085TE650
K2325TJ650	2380	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0080	W81	112x75x26	ATDK2325TJ650
K2359TC650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W14	112x75x26	ATDK2359TC650
K2359TD650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W51	112x75x35	ATDK2359TD650
K2973FC650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W15	144x100x36	ATDK2973FC650
K2973FD650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W48	150x100x26	ATDK2973FD650
K3745EA650	3745	6500	35400	6.26x106	1500-1800	1.320	0.270	125	0.0050	W107	124x85x26	ATDK3745EA650

Tiristores SCR 6500V Dynex Semiconductor

Los Tiristores de Control de Fase Dynex 6500V serie DCR y sus reemplazos están disponibles con clasificaciones de corriente desde 490A hasta 4660A. Su alta capacidad de sobrecarga asegura que los tiristores sean adecuados para aplicaciones sin fusibles. Operando a frecuencias de línea donde las pérdidas de conmutación son pequeñas, las bajas pérdidas de conducción de los Tiristores de Control de Fase aumentan la eficiencia del sistema.

Tipo	IT(AV)M (TC=60°C)	VDRM VRRM	ITSM	dv/dt	di/dt	Rth(j-c)	Fm	Caso	Dimensiones ØDxØdxH	Sustitución AS ENERGITM	Ficha de datos
	A	V	kA	V/µs	A/µs	ºC/kW	kN		mm		PDF
Tiristores hasta 6500 V
DCR490J65	490	6500	6.6	1500	200	38	10 - 13	J	57x33.95x35.15	ATCR490J65
DCR590G65	595	6500	6.6	1500	200	27	10 - 13	G	58.5x34x27.1	ATCR590G65
DCR820N65	820	6500	12	1500	200	22	20 - 25	N	73x47x35.15	ATCR820N65
DCR890F65	894	6500	12	1500	200	18	20 - 25	F	73x47x27.1	ATCR890F65
DCR1570L65	1568	6500	22	1500	300	12	33 - 41	L	98.9x62.85x35.2	ATCR1570L65
DCR1650C65	1650	6500	22	1500	300	10	33 - 41	C	98.9x62.9x27.1	ATCR1650C65
DCR2220Y65	2220	6500	30	1500	300	8	48 - 59	Y	112.5x73x35.73	ATCR2220Y65
DCR2290V65	2290	6500	30	1500	500	7	48 - 59	V	110x73x27.95	ATCR2290V65
DCR2880B65	2840	6500	38.9	1500	300	7	68 - 84	B	120x84.6x35.3	ATCR2880B65
DCR2950W65	2940	6500	38.9	1500	300	6	68 - 84	W	120x84.6x28	ATCR2950W65
DCR3220A65	3220	6500	43	2000	500	6	74 - 91	A	148x100x35.9	ATCR3220A65
DCR3480M65	3480	6500	43	2000	500	5	74 - 91	M	148x100x26.5	ATCR3480M65
Tiristores de hasta 6500 V - Baja pérdida de conducción
DCR3360A65	3360	6500	44.7	2000	500	6	74 - 91	A	148x100x35.9	ATCR3360A65
DCR3620M65	3620	6500	44.7	2000	500	5	74 - 91	M	148x100x26.5	ATCR3620M65
DCR4660H65	4660	6500	69.1	2000	500	4	120 - 155	H	170x115x35.7	ATCR4660H65
Tiristores de hasta 6500 V - Baja pérdida de conmutación
DCR3120A65	3120	6500	41.5	2000	500	6	74 - 91	A	148x100x35.9	ATCR3120A65
DCR3370M65	3370	6500	41.5	2000	500	5	74 - 91	M	148x100x26.5	ATCR3370M65
DCR4420H65	4420	6500	64.6	2000	500	4	120 - 155	H	170x115x35.7	ATCR4420H65

Disipadores refrigerados por aire y agua para tiristores de disco

El funcionamiento de los dispositivos semiconductores a altas corrientes y altos voltajes inversos está acompañado por una alta potencia en la unión p-n del chip de silicio.

Se utilizan disipadores de calor de aire y agua para enfriar los tiristores SCR de potencia.

El disipador de calor se caracteriza por el valor de disipación de potencia y el área de la superficie de enfriamiento, y se selecciona en función de la disipación de calor requerida a la potencia operativa del tiristor.

En los tiristores tipo disco, la compresión necesaria de los contactos de presión solo se proporciona si se ensamblan con disipadores de calor.

Para mantener las pérdidas eléctricas al mínimo y la disipación de calor al máximo, debe proporcionarse la fuerza de sujeción necesaria Fm durante el ensamblaje.

El rango de valores de la fuerza axial en el tiristor Fm, es decir, la fuerza de compresión del tiristor, varía de 10 a 100 kN dependiendo del diámetro del paquete (tipo de carcasa) y se especifica en la hoja de datos.

Los disipadores de calor se utilizan para semiconductores tipo disco (tipo tableta) con un diámetro de superficie de contacto de Ø19 mm a Ø100 mm.

Para obtener más información sobre disipadores de calor para tiristores SCR tipo disco:
"Disipadores de calor enfriados por aire serie O", "Disipador de aire serie SF", "Disipador de agua serie SS".

Recomendaciones de instalación para tiristores de disco de potencia

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de acoplamiento del tiristor y el disipador en todo el rango de temperaturas se garantiza mediante el par de apriete adecuado (fuerza de sujeción).

Antes del montaje, se debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño empapado en alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (cables) e instale un pasador para alinear la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) con una capa delgada de pasta térmica de silicona antes del montaje, aunque no es una condición obligatoria para la instalación.

Instale el tiristor (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.

Rosque la traviesa (4) y apriete uniformemente las tuercas. Asegúrese de que no haya desalineaciones y que las superficies de contacto sean uniformes.

Cuando las piezas estén suficientemente sujetas pero aún movibles, se recomienda colocar el disipador en una superficie plana y verificar la tolerancia de paralelismo de las superficies adyacentes generales (5).

Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de deflexión de la traviesa determina si la fuerza de sujeción lograda corresponde a la requerida.

Después de la instalación, los sujetadores (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para tiristores de potencia:

Los tiristores de potencia no deben operarse durante largos períodos de tiempo con su carga límite para todos los parámetros. En este caso, el factor de seguridad está determinado por el grado de fiabilidad requerido del dispositivo.

Reemplace un tiristor de potencia defectuoso con un tiristor que coincida con los parámetros del que se está reemplazando.

Debe proporcionarse un superenfriamiento cuando se opere en un entorno con temperatura ambiente elevada.

Se recomienda limpiar periódicamente los tiristores de potencia y los disipadores para eliminar polvo y contaminantes, a fin de asegurar una correcta disipación de calor.

Se deben usar divisores inductivos de corriente (a menudo cables toroidales trenzados) para igualar las corrientes entre los tiristores de potencia conectados en paralelo. Los métodos de conexión más populares son circuito cerrado, circuito de bobina común o tiristor de potencia. La eficiencia de los divisores de corriente en este caso está determinada por la sección transversal del cable magnético.

La prevención del desequilibrio de voltaje cuando los tiristores de potencia están conectados en serie se logra mediante el uso de resistores de derivación conectados en paralelo con cada tiristor. La igualación de voltaje en condiciones transitorias se logra conectando capacitores en paralelo a cada tiristor.

Está estrictamente prohibido tocar los tiristores de potencia bajo alto voltaje durante su operación.
