Módulos tiristores - Descripción general de la serie, especificaciones, hojas de datos

  1. ¿Qué es un módulo tiristor?
  2. Serie de módulos tiristores de potencia:
  3. Recomendaciones para el montaje de módulos de potencia

¿Qué es un módulo tiristor?

Los módulos tiristores son básicamente dispositivos híbridos integrados que contienen normalmente dos o un elemento semiconductor (tiristor de potencia) en una construcción modular.

Véase también el artículo Tiristores de control de fase (PCT) – Visión general de la serie

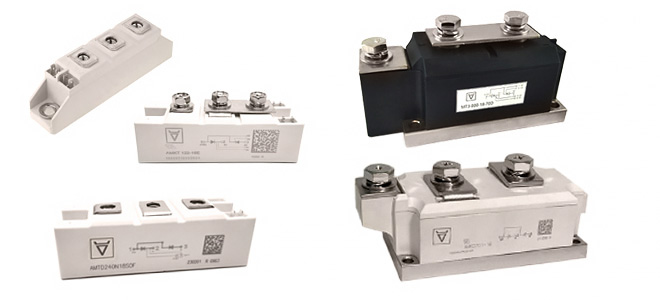

Módulo SCR

La función principal de un módulo de tiristor es controlar la potencia eléctrica y la corriente actuando como un interruptor. Los módulos de tiristores de potencia se utilizan en circuitos de corriente continua (DC) y alterna (AC) con cargas de 20A a 1250A y voltajes de hasta 6500V.

Los módulos de tiristores de potencia se fabrican en tamaños estándar de carcasa industrial, lo que simplifica la intercambiabilidad de módulos de diferentes fabricantes y permite una fácil integración del dispositivo en equipos existentes.

Los módulos potentes se presentan con tres diseños internos diferentes de componentes: construcción soldada – el contacto se establece mediante capas de soldadura; construcción enlazada – la conexión entre el electrodo superior de los chips y los DBCs se realiza mediante cables de enlace; construcción de contacto por presión – el contacto se establece por presión, sin soldadura.

En dispositivos de construcción modular, los elementos internos están eléctricamente aislados de su base metálica, lo que permite colocar varios dispositivos en un solo disipador de calor y crear ensamblajes compactos.

Los módulos están disponibles en varias topologías duales y simples para casi todas las aplicaciones de control de fase o rectificadores. Topología de las conexiones internas:

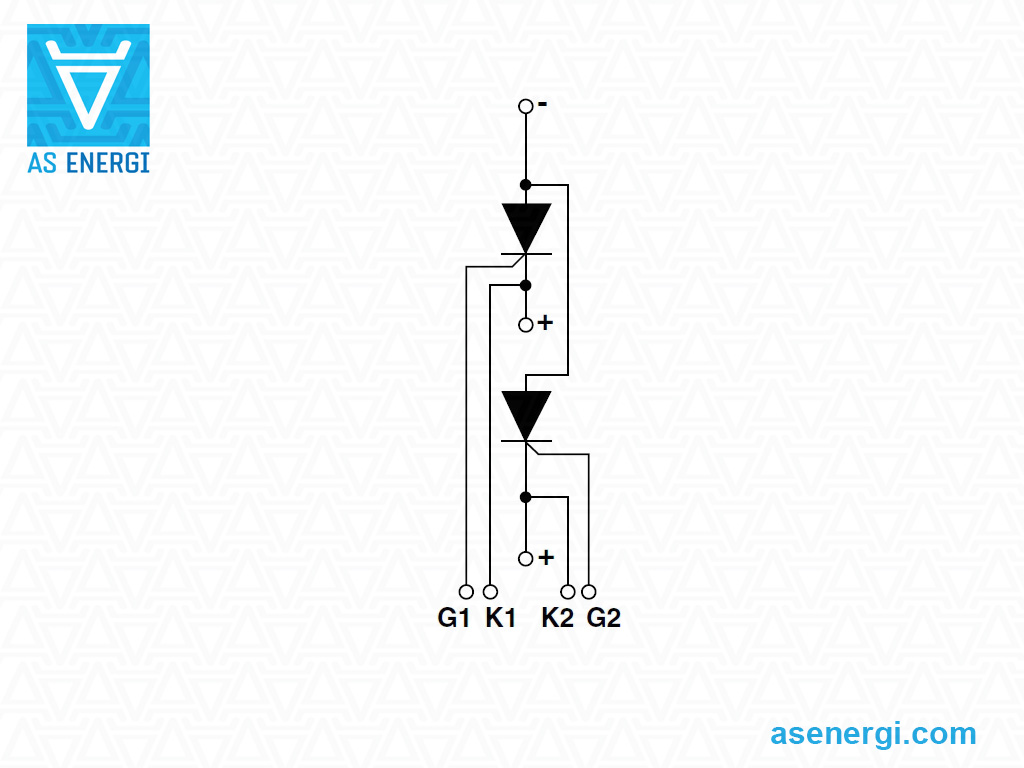

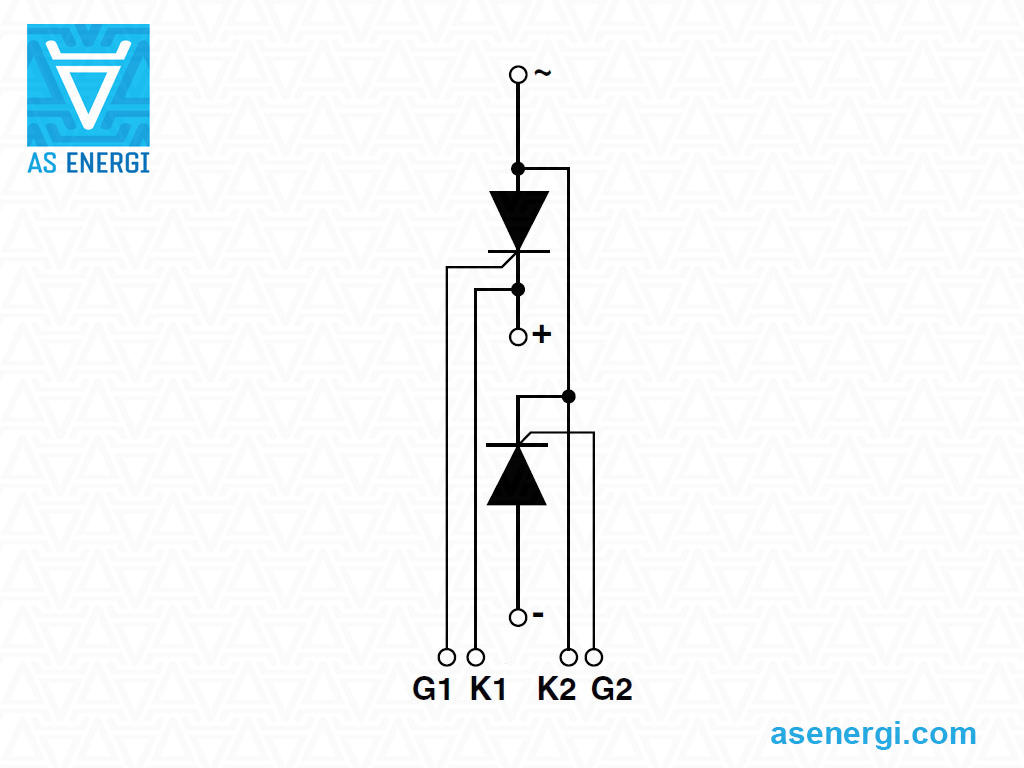

Medio puente Cátodo común Ánodo común Tiristor simple
Medio puente
(ánodo-cátodo común)		 Cátodo común Ánodo común Tiristor simple

El módulo de tiristor se enciende aplicando una corriente de pulso a la corriente de la puerta. Sin embargo, debido a que es un semiconductor de tipo enclavamiento, el tiristor solo se enciende cuando una corriente sostenida (corriente de retención) alcanza un nivel determinado.

Para apagarlo en un circuito de corriente continua (DC), la corriente de la puerta debe reducirse por debajo de la corriente de retención o se debe aplicar un voltaje inverso utilizando un circuito de conmutación. En un circuito de corriente alterna (AC), la corriente de pulso debe aplicarse a la corriente de la puerta siempre que sea positiva, porque la corriente de la puerta cae por debajo de la corriente de retención y el tiristor se apaga siempre que la corriente alterna.

Los módulos de tiristores se utilizan en diversas instalaciones eléctricas – unidades de potencia y control, reguladores de potencia, reguladores de corriente alterna, inversores, arrancadores y controles de motores, controladores de temperatura de altos hornos o procesos químicos, equipos de soldadura, así como arrancadores suaves de bajo voltaje y fuentes de alimentación de propósito general.

Ver también artículos: Tiristores de Control de Fase (PCT), Tiristores Rápidos, Tiristores de Conmutación Rápida – Resumen de la Serie.

Para preguntas relacionadas con la adquisición de Módulos, Tiristores SCR, Diodos envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Módulos de Tiristores SKKT serie Semikron

Módulos de Tiristores SKKT serie Semikron tienen un diseño monolítico con topología dual de tiristores semiconductores (tipo tiristor-tiristor). Se utilizan en circuitos de CC y CA con cargas de 20A a 570A y tensiones de pulso inverso de hasta 2200V.

Los módulos de tiristores SKKT están alojados en una caja estándar industrial tipo SEMIPACK. Diagrama del circuito eléctrico de los módulos SKKT – medio puente (ánodo-cátodo común).

Serie Tipo ITAV/IFAV
(TC=85ºC)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Paquete,
Dimensiones
L×B×H		 Ficha técnica
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
SEMIPACK 1
SKKT 20 SKKT 20/08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 20/12E
SKKT 20/14E
SKKT 20/16E
SKKT 20B SKKT 20B/08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 20B/12E
SKKT 20B/14E
SKKT 20B/16E
SKKT 27 SKKT 27/08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 27/12E
SKKT 27/14E
SKKT 27/16E
SKKT 27B SKKT 27B/08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 27B/12E
SKKT 27B/14E
SKKT 27B/16E
SKKT 42 SKKT 42/08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 42/12E
SKKT 42/14E
SKKT 42/16E
SKKT 42/18E
SKKT 42B SKKT 42B/08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 42B/12E
SKKT 42B/14E
SKKT 42B/16E
SKKT 42B/18E
SKKT 57 SKKT 57/08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 57/12E
SKKT 57/14E
SKKT 57/16E
SKKT 57/18E
SKKT 57B SKKT 57B/08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 57B/12E
SKKT 57B/14E
SKKT 57B/16E
SKKT 57B/18E
SKKT 57 H4 SKKT 57/20E H4 50 2000-2200 1250 8.0 0.90 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 57/22E H4

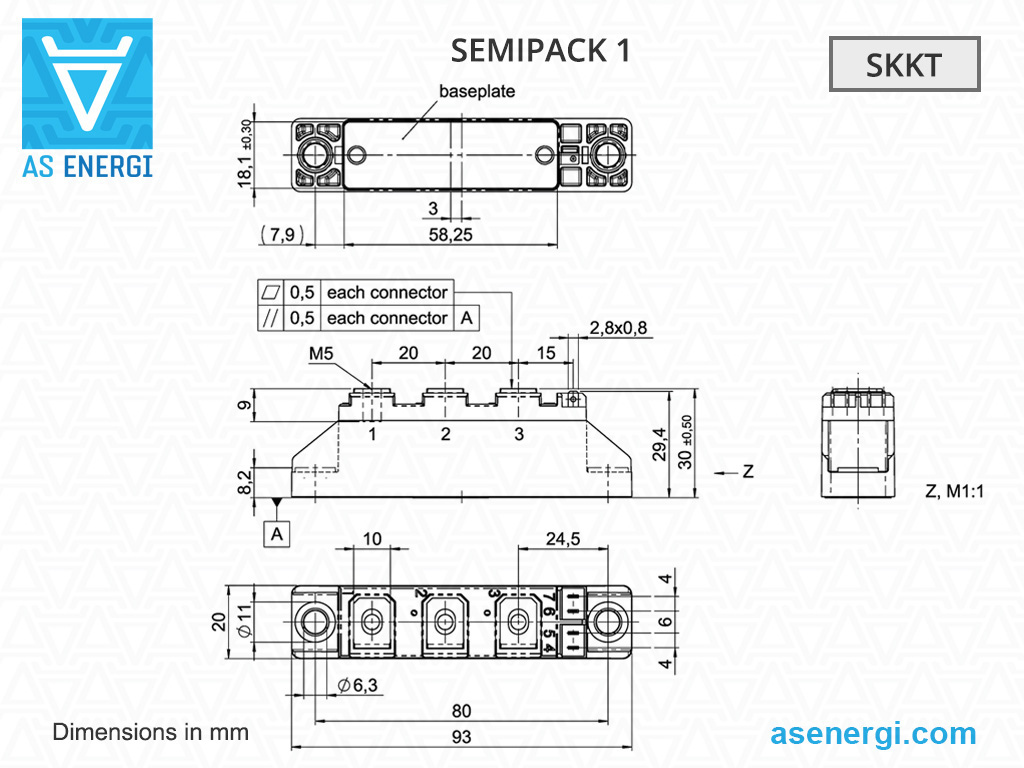

SKKT 58 SKKT 58/16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 58B SKKT 58B/16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 72 SKKT 72/08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 72/12E
SKKT 72/14E
SKKT 72/16E
SKKT 72/18E
SKKT 72B SKKT 72B/08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 72B/12E
SKKT 72B/14E
SKKT 72B/16E
SKKT 72B/18E
SKKT 72 H4 SKKT 72/20E H4 70 2000-2200 1450 10.5 0.90 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 72/22E H4
SKKT 92 SKKT 92/08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 92/12E
SKKT 92/14E
SKKT 92/16E
SKKT 92/18E
SKKT 92B SKKT 92B/08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 92B/12E
SKKT 92B/14E
SKKT 92B/16E
SKKT 92B/18E
SKKT 106 SKKT 106/08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 106/12E
SKKT 106/14E
SKKT 106/16E
SKKT 106/18E
SKKT 106B SKKT 106B/08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 106B/12E
SKKT 106B/14E
SKKT 106B/16E
SKKT 106B/18E
SKKT 107 SKKT 107/16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 107B SKKT 107B/16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 SEMIPACK 1
93x20x30		 Ficha de datos
SEMIPACK 2
SKKT 122 SKKT 122/08E 129 800-1800 3200 51.2 0.85 2.0 120 125 0.21 165 SEMIPACK 2
94x34x30		 Ficha de datos
SKKT 122/12E
SKKT 122/14E
SKKT 122/16E
SKKT 122/18E
SKKT 132 SKKT 132/08E 137 800-1800 4000 80 1.00 1.6 150 125 0.19 165 SEMIPACK 2
94x34x30		 Ficha de datos
SKKT 132/12E
SKKT 132/14E
SKKT 132/16E
SKKT 132/18E
SKKT 132 H4 SKKT 132/20E H4 128 2000-2200 3800 72 1.10 2.0 150 125 0.18 175 SEMIPACK 2
94x34x30		 Ficha de datos
SKKT 132/22E H4
SKKT 162 SKKT 162/08E 156 800-1800 5000 125 0.85 1.5 150 125 0.18 165 SEMIPACK 2
94x34x30		 Ficha de datos
SKKT 162/12E
SKKT 162/14E
SKKT 162/16E
SKKT 162/18E
SKKT 162 H4 SKKT 162/20E H4 143 2000-2200 4800 115 0.95 2.0 150 125 0.17 175 SEMIPACK 2
94x34x30		 Ficha de datos
SKKT 162/22E H4
SKKT 172 SKKT 172/14E 175 1400-1800 5000 125 0.83 1.3 175 125 0.164 165 SEMIPACK 2
94x34x30		 Ficha de datos
SKKT 172/16E
SKKT 172/18E
SKKT 215 SKKT 215/16E 215 1600-1800 5700 162.5 0.85 1.2 150 125 0.125 165 SEMIPACK 2
94x34x30		 Ficha de datos
SKKT 215/18E Ficha de datos
SEMIPACK 3

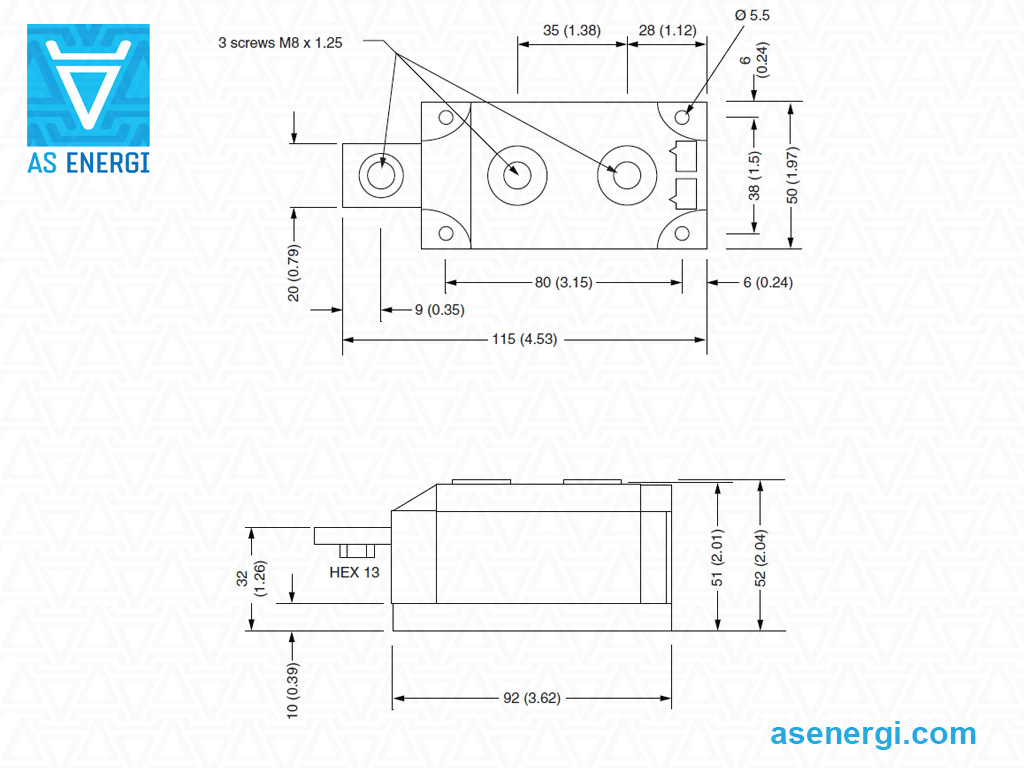

SKKT 250 SKKT 250/08E 250 800-1800 8000 405 0.93 0.45 150 130 0.15 600 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 250/12E
SKKT 250/14E
SKKT 250/16E
SKKT 250/18E
SKKT 273 SKKT 273/12E 273 1200-1800 8000 320 0.90 0.92 150 130 0.108 410 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 273/16E
SKKT 273/18E
SKKT 280 H4 SKKT 280/20E H4 252 2000-2200 7500 281 0.90 0.75 150 125 0.116 600 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 280/22E H4 Ficha de datos

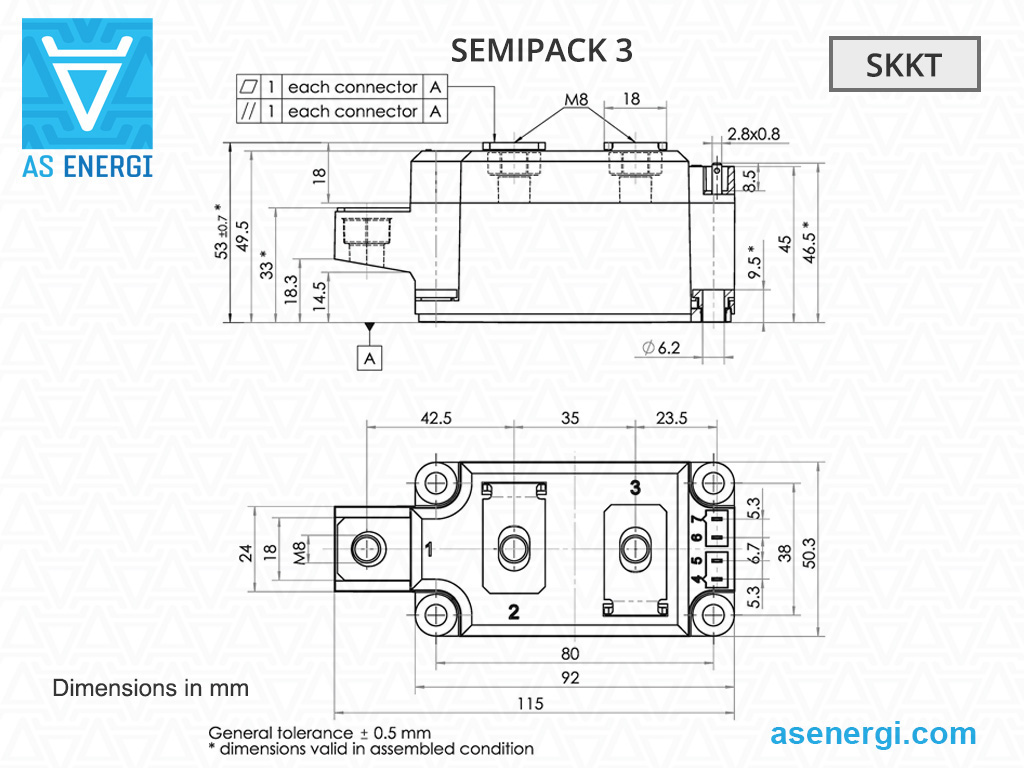

SKKT 323 SKKT 323/12E 320 1200-1800 8200 336 0.81 0.85 150 130 0.095 410 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 323/16E Ficha de datos
SKKT 323/18E Ficha de datos
SKKT 330 SKKT 330/08E 305 800-1800 8000 320 0.80 0.60 150 130 0.116 600 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 330/12E
SKKT 330/16E
SKKT 330/18E

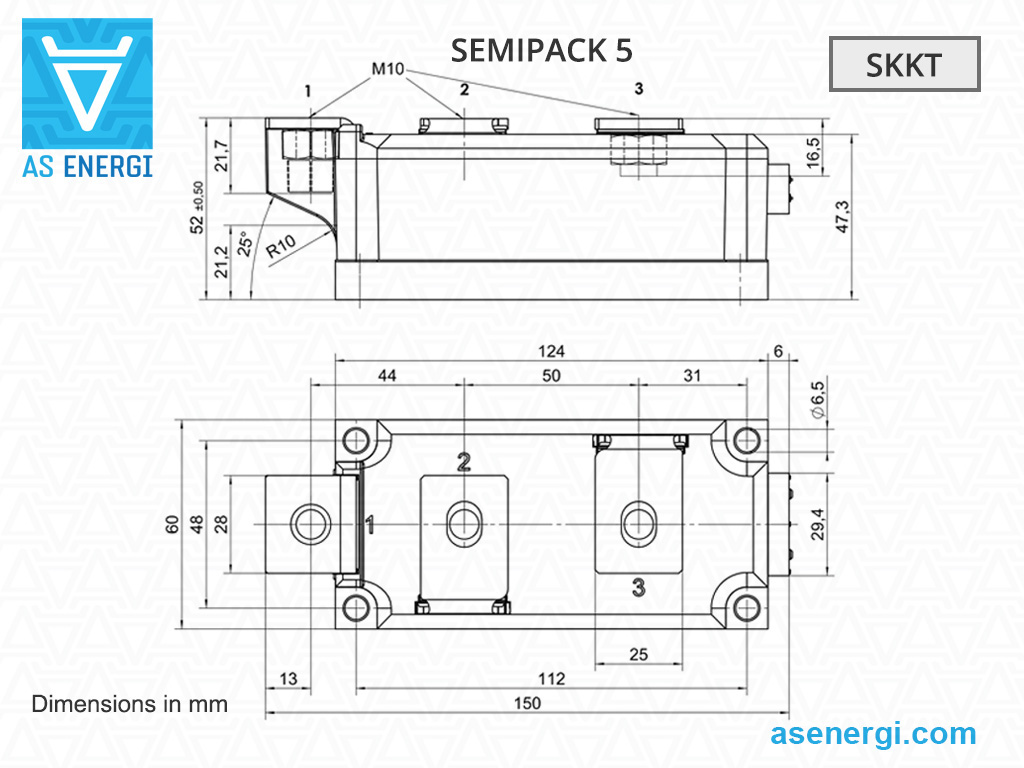

SEMIPACK 5
SKKT 460 SKKT 460/16E 460 1600-2200 15500 1200 0.88 0.45 200 130 0.074 1400 SEMIPACK 5
150x60x52		 Ficha de datos
SKKT 460/22E H4
SKKT 570 SKKT 570/12E 570 1200-1800 15500 1200 0.78 0.32 200 135 0.072 1400 SEMIPACK 5
150x60x52		 Ficha de datos
SKKT 570/16E Ficha de datos
SKKT 570/18E Ficha de datos

Otras series de módulos tiristores SKKT, especificaciones generales

Serie Tipo ITAV/IFAV
(TCASE)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Paquete,
Dimensiones
L×B×H		 Ficha técnica
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
SEMIPACK 1
SKKT 19 SKKT 19/06D 18 (85ºC)
25 (60ºC)		 600-1600 280 0.39 1.00 16 80 125 1.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 19/08D
SKKT 19/12E
SKKT 19/14E
SKKT 19/16E
SKKT 26 SKKT 26/06D 25 (85ºC)
32 (68ºC)		 600-1800 480 1.15 0.90 12 80 125 0.95 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 26/08D
SKKT 26/12E
SKKT 26/14E
SKKT 26/16E
SKKT 26/18E
SKKT 41 SKKT 41/06D 40 (85ºC)
48 (74ºC)		 600-2200 850 3.6 1.0 4.5 80 125 0.69 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 41/08D
SKKT 41/12E
SKKT 41/14E
SKKT 41/16E
SKKT 41/18E
SKKT 41/20E
SKKT 41/22E
SKKT 56 SKKT 56/06D 55 (80ºC)
60 (74ºC)		 600-2200 1250 8.0 0.9 3.5 80 125 0.60 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 56/08D
SKKT 56/12E
SKKT 56/14E
SKKT 56/16E
SKKT 56/18E
SKKT 56/20E
SKKT 56/22E
SKKT 71 SKKT 71/06D 70 (85ºC)
80 (78ºC)		 600-1800 1450 10.5 0.9 3.5 80 125 0.37 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 71/08D
SKKT 71/12E
SKKT 71/14E
SKKT 71/16E
SKKT 71/18E
SKKT 91 SKKT 91/06D 95 (85ºC) 600-1800 1750 15 0.9 2.0 100 125 0.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 91/08D
SKKT 91/12E
SKKT 91/14E
SKKT 91/16E
SKKT 91/18E
SKKT 105 SKKT 105/06D 106 (85ºC)
115 (80ºC)		 600-1800 1900 18 0.9 2.0 100 130 0.30 95 SEMIPACK 1
93x20x30		 Ficha de datos
SKKT 105/08D
SKKT 105/12E
SKKT 105/14E
SKKT 105/16E
SKKT 105/18E
SEMIPACK 3
SKKT 131 SKKT 131/08D 130 (92ºC)
150 (85ºC)		 800-2200 4000 80 1.0 1.4 150 130 0.20 820 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 131/12E
SKKT 131/14E
SKKT 131/16E
SKKT 131/18E
SKKT 131/20E
SKKT 131/22E
SKKT 161 SKKT 161/08D 160 (85ºC)
172 (81ºC)		 800-1800 5000 125 1.0 1.0 150 130 0.20 820 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 161/12E
SKKT 161/14E
SKKT 161/16E
SKKT 161/18E
SKKT 210 SKKT 210/08D 210 (90ºC)
220 (88ºC)		 800-2200 7500 281 0.95 0.6 150 130 0.15 940 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 210/12E
SKKT 210/14E
SKKT 210/16E
SKKT 210/18E
SKKT 210/20E
SKKT 210/22E
SKKT 213 SKKT 213/08D 213 (90ºC)
230 (85ºC)		 800-2200 7500 281 0.95 1.3 150 130 0.115 430 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 213/12E
SKKT 213/14E
SKKT 213/16E
SKKT 213/18E
SKKT 213/20E
SKKT 213/22E
SKKT 253 SKKT 253/08D 253 (85ºC) 800-1800 8000 320 0.85 1.1 150 130 0.115 430 SEMIPACK 3
115x50x52		 Ficha de datos
SKKT 253/12E
SKKT 253/14E
SKKT 253/16E
SKKT 253/18E
SEMIPACK 5
SKKT 430 SKKT 430/16E 430 (86ºC)
305 (100ºC)		 1600-2200 13000 845 0.95 0.35 200 125 0.068 1420 SEMIPACK 5
150x60x52		 Ficha de datos
SKKT 430/20E H4
SKKT 430/22E H4
SKKT 500 SKKT 500/08E 500 (89ºC)
390 (100ºC)		 800-1800 15000 1125 0.925 0.27 200 130 0.065 1420 SEMIPACK 5
150x60x52		 Ficha de datos
SKKT 500/12E
SKKT 500/14E
SKKT 500/16E
SKKT 500/18E

Módulos tiristores Serie AMKT AS ENERGITM

Los módulos de tiristores de la serie AMKT AS ENERGITM son un reemplazo, un análogo completo, una alternativa para los módulos de tiristores SKKT Semikron. Se utilizan en circuitos de CC y CA con cargas de hasta 570A y tensiones de pulso inverso de hasta 2200V.

Los módulos de tiristores duales AMKT están alojados en una carcasa estándar de la industria, lo que facilita la integración del dispositivo en equipos existentes. El diagrama del circuito eléctrico de los módulos AMKT – puente en mitad (ánodo-cátodo común).

Serie Tipo ITAV/IFAV
(TC=85ºC)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Paquete,
Dimensiones
L×B×H		 Ficha técnica
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
Paquete 1
AMKT 20 AMKT 20-08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 20-12E
AMKT 20-14E
AMKT 20-16E
AMKT 20B AMKT 20B-08E 20 800-1600 280 0.39 1.00 16 80 125 1.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 20B-12E
AMKT 20B-14E
AMKT 20B-16E
AMKT 27 AMKT 27-08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 27-12E
AMKT 27-14E
AMKT 27-16E
AMKT 27B AMKT 27B-08E 25 800-1600 480 1.15 0.90 12 80 125 0.95 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 27B-12E
AMKT 27B-14E
AMKT 27B-16E
AMKT 42 AMKT 42-08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 42-12E
AMKT 42-14E
AMKT 42-16E
AMKT 42-18E
AMKT 42B AMKT 42B-08E 40 800-1800 850 3.6 1.00 4.5 80 125 0.69 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 42B-12E
AMKT 42B-14E
AMKT 42B-16E
AMKT 42B-18E
AMKT 57 AMKT 57-08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 57-12E
AMKT 57-14E
AMKT 57-16E
AMKT 57-18E
AMKT 57B AMKT 57B-08E 50 800-1800 1250 8.0 0.90 3.5 80 125 0.60 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 57B-12E
AMKT 57B-14E
AMKT 57B-16E
AMKT 57B-18E
AMKT 57 H4 AMKT 57-20E H4 50 2000-2200 1250 8.0 0.90 3.5 80 125 0.60 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 57-22E H4
AMKT 58 AMKT 58-16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 Paquete 1
93x20x30		 Ficha de datos
AMKT 58B AMKT 58B-16E 55 1600 1200 7.2 1.00 4.8 170 130 0.49 75 Paquete 1
93x20x30		 Ficha de datos
AMKT 72 AMKT 72-08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 72-12E
AMKT 72-14E
AMKT 72-16E
AMKT 72-18E
AMKT 72B AMKT 72B-08E 70 800-1800 1450 10.5 0.90 3.5 80 125 0.37 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 72B-12E
AMKT 72B-14E
AMKT 72B-16E
AMKT 72B-18E
AMKT 72 H4 AMKT 72-20E H4 70 2000-2200 1450 10.5 0.90 3.5 80 125 0.37 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 72-22E H4
AMKT 92 AMKT 92-08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 92-12E
AMKT 92-14E
AMKT 92-16E
AMKT 92-18E
AMKT 92B AMKT 92B-08E 95 800-1800 1750 15 0.90 2.0 100 125 0.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 92B-12E
AMKT 92B-14E
AMKT 92B-16E
AMKT 92B-18E
AMKT 106 AMKT 106-08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 106-12E
AMKT 106-14E
AMKT 106-16E
AMKT 106-18E
AMKT 106B AMKT 106B-08E 106 800-1800 1900 18 0.90 2.0 100 130 0.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 106B-12E
AMKT 106B-14E
AMKT 106B-16E
AMKT 106B-18E

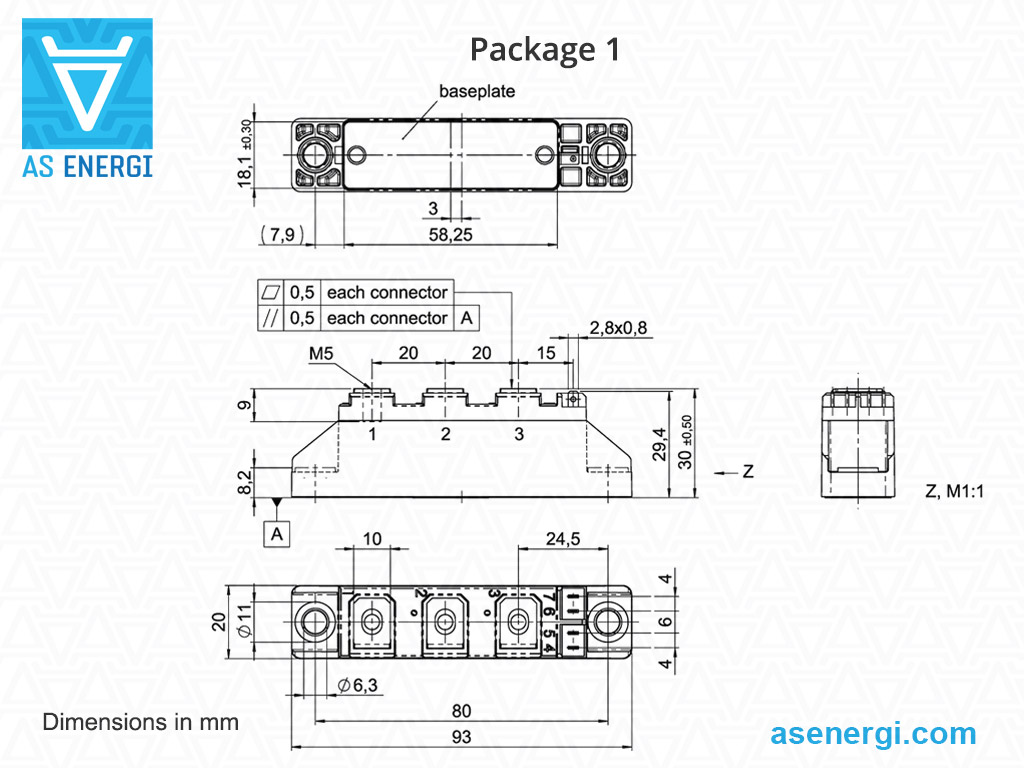

AMKT 107 AMKT 107-16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 Paquete 1
93x20x30		 Ficha de datos
AMKT 107B AMKT 107B-16E 119 1600 1900 18 0.90 3.35 200 130 0.20 75 Paquete 1
93x20x30		 Ficha de datos
Paquete 2
AMKT 122 AMKT 122-08E 129 800-1800 3200 51.2 0.85 2.0 120 125 0.21 165 Paquete 2
94x34x30		 Ficha de datos
AMKT 122-12E
AMKT 122-14E
AMKT 122-16E
AMKT 122-18E
AMKT 132 AMKT 132-08E 137 800-1800 4000 80 1.00 1.6 150 125 0.19 165 Paquete 2
94x34x30		 Ficha de datos
AMKT 132-12E
AMKT 132-14E
AMKT 132-16E
AMKT 132-18E
AMKT 132 H4 AMKT 132‑20E H4 128 2000-2200 3800 72 1.10 2.0 150 125 0.18 175 Paquete 2
94x34x30		 Ficha de datos
AMKT 132‑22E H4
AMKT 162 AMKT 162-08E 156 800-1800 5000 125 0.85 1.5 150 125 0.18 165 Paquete 2
94x34x30		 Ficha de datos
AMKT 162-12E
AMKT 162-14E
AMKT 162-16E
AMKT 162-18E
AMKT 162 H4 AMKT 162-20E H4 143 2000-2200 4800 115 0.95 2.0 150 125 0.17 175 Paquete 2
94x34x30		 Ficha de datos
AMKT 162-22E H4
AMKT 172 AMKT 172-14E 175 1400-1800 5000 125 0.83 1.3 175 125 0.164 165 Paquete 2
94x34x30		 Ficha de datos
AMKT 172-16E
AMKT 172-18E
AMKT 215 AMKT 215-16E 215 1600-1800 5700 162.5 0.85 1.2 150 125 0.125 165 Paquete 2
94x34x30		 Ficha de datos
AMKT 215-18E Ficha de datos
Paquete 3
AMKT 250 AMKT 250-08E 250 800-1800 8000 405 0.93 0.45 150 130 0.15 600 Paquete 3
115x50x52		 Ficha de datos
AMKT 250-12E
AMKT 250-14E
AMKT 250-16E
AMKT 250-18E
AMKT 273 AMKT 273-12E 273 1200-1800 8000 320 0.90 0.92 150 130 0.108 410 Paquete 3
115x50x52		 Ficha de datos
AMKT 273-16E
AMKT 273-18E
AMKT 280 H4 AMKT 280-20E H4 252 2000-2200 7500 281 0.90 0.75 150 125 0.116 600 Paquete 3
115x50x52		 Ficha de datos
AMKT 280-22E H4 Ficha de datos

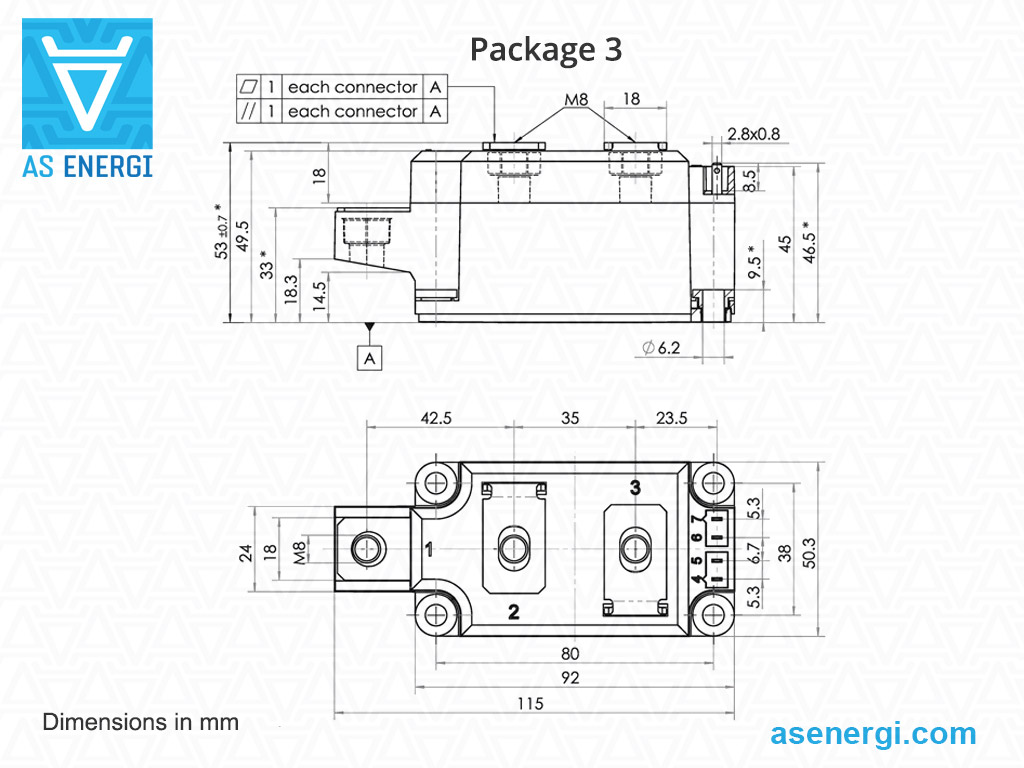

AMKT 323 AMKT 323-12E 320 1200-1800 8200 336 0.81 0.85 150 130 0.095 410 Paquete 3
115x50x52		 Ficha de datos
AMKT 323-16E Ficha de datos
AMKT 323-18E Ficha de datos
AMKT 330 AMKT 330-08E 305 800-1800 8000 320 0.80 0.60 150 130 0.116 600 Paquete 3
115x50x52		 Ficha de datos
AMKT 330-12E
AMKT 330-16E
AMKT 330-18E
Paquete 5
AMKT 460 AMKT 460-16E 460 1600-2200 15500 1200 0.88 0.45 200 130 0.074 1400 Paquete 5
150x60x52		 Ficha de datos
AMKT 460-22E H4
AMKT 570 AMKT 570-12E 570 1200-1800 15500 1200 0.78 0.32 200 135 0.072 1400 Paquete 5
150x60x52		 Ficha de datos
AMKT 570-16E Ficha de datos
AMKT 570-18E Ficha de datos

Otras series de módulos tiristores AMKT, especificaciones generales

Serie Tipo ITAV/IFAV
(TCASE)		 VRRM / VDRM ITSM
IFSM		 I2t VT(TO) rT tq Tvj max Rth(j-c) W Paquete,
Dimensiones
L×B×H		 Ficha técnica
A V A kA2·s V mΩ µs ºC ºC/W g mm PDF
Paquete 1
AMKT 19 AMKT 19-06D 18 (85ºC)
25 (60ºC)		 600-1600 280 0.39 1.00 16 80 125 1.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 19-08D
AMKT 19-12E
AMKT 19-14E
AMKT 19-16E
AMKT 26 AMKT 26-06D 25 (85ºC)
32 (68ºC)		 600-1800 480 1.15 0.90 12 80 125 0.95 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 26-08D
AMKT 26-12E
AMKT 26-14E
AMKT 26-16E
AMKT 26-18E
AMKT 41 AMKT 41-06D 40 (85ºC)
48 (74ºC)		 600-2200 850 3.6 1.0 4.5 80 125 0.69 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 41-08D
AMKT 41-12E
AMKT 41-14E
AMKT 41-16E
AMKT 41-18E
AMKT 41-20E
AMKT 41-22E
AMKT 56 AMKT 56-06D 55 (80ºC)
60 (74ºC)		 600-2200 1250 8.0 0.9 3.5 80 125 0.60 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 56-08D
AMKT 56-12E
AMKT 56-14E
AMKT 56-16E
AMKT 56-18E
AMKT 56-20E
AMKT 56-22E
AMKT 71 AMKT 71-06D 70 (85ºC)
80 (78ºC)		 600-1800 1450 10.5 0.9 3.5 80 125 0.37 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 71-08D
AMKT 71-12E
AMKT 71-14E
AMKT 71-16E
AMKT 71-18E
AMKT 91 AMKT 91-06D 95 (85ºC) 600-1800 1750 15 0.9 2.0 100 125 0.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 91-08D
AMKT 91-12E
AMKT 91-14E
AMKT 91-16E
AMKT 91-18E
AMKT 105 AMKT 105-06D 106 (85ºC)
115 (80ºC)		 600-1800 1900 18 0.9 2.0 100 130 0.30 95 Paquete 1
93x20x30		 Ficha de datos
AMKT 105-08D
AMKT 105-12E
AMKT 105-14E
AMKT 105-16E
AMKT 105-18E
Paquete 3
AMKT 131 AMKT 131-08D 130 (92ºC)
150 (85ºC)		 800-2200 4000 80 1.0 1.4 150 130 0.20 820 Paquete 3
115x50x52		 Ficha de datos
AMKT 131-12E
AMKT 131-14E
AMKT 131-16E
AMKT 131-18E
AMKT 131-20E
AMKT 131-22E
AMKT 161 AMKT 161-08D 160 (85ºC)
172 (81ºC)		 800-1800 5000 125 1.0 1.0 150 130 0.20 820 Paquete 3
115x50x52		 Ficha de datos
AMKT 161-12E
AMKT 161-14E
AMKT 161-16E
AMKT 161-18E
AMKT 210 AMKT 210-08D 210 (90ºC)
220 (88ºC)		 800-2200 7500 281 0.95 0.6 150 130 0.15 940 Paquete 3
115x50x52		 Ficha de datos
AMKT 210-12E
AMKT 210-14E
AMKT 210-16E
AMKT 210-18E
AMKT 210-20E
AMKT 210-22E
AMKT 213 AMKT 213-08D 213 (90ºC)
230 (85ºC)		 800-2200 7500 281 0.95 1.3 150 130 0.115 430 Paquete 3
115x50x52		 Ficha de datos
AMKT 213-12E
AMKT 213-14E
AMKT 213-16E
AMKT 213-18E
AMKT 213-20E
AMKT 213-22E
AMKT 253 AMKT 253-08D 253 (85ºC) 800-1800 8000 320 0.85 1.1 150 130 0.115 430 Paquete 3
115x50x52		 Ficha de datos
AMKT 253-12E
AMKT 253-14E
AMKT 253-16E
AMKT 253-18E
Paquete 5
AMKT 430 AMKT 430-16E 430 (86ºC)
305 (100ºC)		 1600-2200 13000 845 0.95 0.35 200 125 0.068 1420 Paquete 5
150x60x52		 Ficha de datos
AMKT 430-20E H4
AMKT 430-22E H4
AMKT 500 AMKT 500-08E 500 (89ºC)
390 (100ºC)		 800-1800 15000 1125 0.925 0.27 200 130 0.065 1420 Paquete 5
150x60x52		 Ficha de datos
AMKT 500-12E
AMKT 500-14E
AMKT 500-16E
AMKT 500-18E

Módulos tiristores serie MT3, MT4, MT5 AS ENERGITM

Módulos de tiristores de potencia de la serie MT3, MT4, MT5 AS ENERGITM son un diseño monolítico con dos tiristores semiconductores (tipo tiristor-tiristor). Los módulos se utilizan en circuitos de CC y CA con cargas desde 115A hasta 1250A y tensiones de pulso inversas de hasta 6500V.

Los módulos de dos posiciones tienen diferentes circuitos de conmutación: MT3 – medio puente (ánodo-cátodo común); MT4 – circuito de cátodo común; MT5 – circuito de ánodo común.

La alta resistencia termo-cíclica y el funcionamiento fiable de los módulos de tiristores de baja frecuencia MT3, MT4, MT5 al conmutar altas corrientes se logran gracias a sus características de diseño y parámetros estables de separación galvánica.

Foto Tipo ITAV
(TC=85ºC)		 VRRM / VDRM Esquema de conexión Paquete Dimensiones, mm PDF
Módulo tiristor MT3-115 MT3-115 115A 3000 - 3600V Esquema de conexión del módulo tiristor MT3-115 F 94x34x30 PDF
Módulo tiristor MT4-115 MT4-115 115A 3000 - 3600V Esquema de conexión del módulo tiristor MT4-115 F 94x34x30 PDF
Módulo tiristor MT3-125 MT3-125 125A 2400 - 2800V Esquema de conexión del módulo tiristor MT3-125 F 94x34x30 PDF
Módulo tiristor MT4-125 MT4-125 125A 2400 - 2800V Esquema de conexión del módulo tiristor MT4-125 F 94x34x30 PDF
Módulo tiristor MT3-130 MT3-130 130A 2400 - 2800V Esquema de conexión del módulo tiristor MT3-130 F 94x34x30 PDF
Módulo tiristor MT4-130 MT4-130 130A 2400 - 2800V Esquema de conexión del módulo tiristor MT4-130 F 94x34x30 PDF
Módulo tiristor MT3-160 MT3-160 160A 2000 - 2200V Esquema de conexión del módulo tiristor MT3-160 F 94x34x30 PDF
Módulo tiristor MT3-160 MT3-160 160A 3000 - 3600V Esquema de conexión del módulo tiristor MT3-160 C1 92x52x50 PDF
Módulo tiristor MT4-160 MT4-160 160A 2000 - 2200V Esquema de conexión del módulo tiristor MT4-160 F 94x34x30 PDF
Módulo tiristor MT4-160 MT4-160 160A 3000 - 3600V Esquema de conexión del módulo tiristor MT4-160 C1 92x52x50 PDF
Módulo tiristor MT5-160 MT5-160 160A 3000 - 3600V Esquema de conexión del módulo tiristor MT5-160 C1 92x52x50 PDF
Módulo tiristor MT3-165 MT3-165 165A 2000 - 2200V Esquema de conexión del módulo tiristor MT3-165 F 94x34x30 PDF
Módulo tiristor MT4-165 MT4-165 165A 2000 - 2200V Esquema de conexión del módulo tiristor MT4-165 F 94x34x30 PDF
Módulo tiristor MT3-200 MT3-200 200A 1000 - 1800V Esquema de conexión del módulo tiristor MT3-200 F 94x34x30 PDF
Módulo tiristor MT3-200 MT3-200 200A 2600 - 2800V Esquema de conexión del módulo tiristor MT3-200 C1 92x52x50 PDF
Módulo tiristor MT4-200 MT4-200 200A 1000 - 1800V Esquema de conexión del módulo tiristor MT4-200 F 94x34x30 PDF
Módulo tiristor MT4-200 MT4-200 200A 2600 - 2800V Esquema de conexión del módulo tiristor MT4-200 C1 92x52x50 PDF
Módulo tiristor MT5-200 MT5-200 200A 2600 - 2800V Esquema de conexión del módulo tiristor MT5-200 C1 92x52x50 PDF
Módulo tiristor MT3-201 MT3-201 201A 1000 - 1800V Esquema de conexión del módulo tiristor MT3-201 F 94x34x30 PDF
Módulo tiristor MT4-201 MT4-201 201A 1000 - 1800V Esquema de conexión del módulo tiristor MT4-201 F 94x34x30 PDF
Módulo tiristor MT5-201 MT5-201 201A 1000 - 1800V Esquema de conexión del módulo tiristor MT5-201 F 94x34x30 PDF
Módulo tiristor MT3-240 MT3-240 240A 4600 - 6500 Esquema de conexión del módulo tiristor MT3-240 A2 124x60x52 PDF
Módulo tiristor MT4-240 MT4-240 240A 4600 - 6500V Esquema de conexión del módulo tiristor MT4-240 A2 124x60x52 PDF
Módulo tiristor MT5-240 MT5-240 240A 4600 - 6500V Esquema de conexión del módulo tiristor MT5-240 A2 124x60x52 PDF
Módulo tiristor MT3-250 MT3-250 250A 2000 - 2400V Esquema de conexión del módulo tiristor MT3-250 C1 92x52x50 PDF
Módulo tiristor MT3-250 MT3-250 250A 3800 - 4400V Esquema de conexión del módulo tiristor MT3-250 A2 124x60x52 PDF
Módulo tiristor MT4-250 MT4-250 250A 2000 - 2400V Esquema de conexión del módulo tiristor MT4-250 C1 92x52x50 PDF
Módulo tiristor MT4-250 MT4-250 250A 3800 - 4400V Esquema de conexión del módulo tiristor MT4-250 A2 124x60x52 PDF
Módulo tiristor MT5-250 MT5-250 250A 2000 - 2400V Esquema de conexión del módulo tiristor MT5-250 C1 92x52x50 PDF
Módulo tiristor MT5-250 MT5-250 250A 3800 - 4400V Esquema de conexión del módulo tiristor MT5-250 A2 124x60x52 PDF
Módulo tiristor MT3-260 MT3-260 260A 3800 - 4400V Esquema de conexión del módulo tiristor MT3-260 A2 124x60x52 PDF
Módulo tiristor MT4-260 MT4-260 260A 3800 - 4400V Esquema de conexión del módulo tiristor MT4-260 A2 124x60x52 PDF
Módulo tiristor MT5-260 MT5-260 260A 3800 - 4400V Esquema de conexión del módulo tiristor MT5-260 A2 124x60x52 PDF
Módulo tiristor MT3-320 MT3-320 320A 1000 - 1800V Esquema de conexión del módulo tiristor MT3-320 C1 92x52x50 PDF
Módulo tiristor MT3-320 MT3-320 320A 3000 - 3600V Esquema de conexión del módulo tiristor MT3-320 A2 124x60x52 PDF
Módulo tiristor MT4-320 MT4-320 320A 1000 - 1800V Esquema de conexión del módulo tiristor MT4-320 C1 92x52x50 PDF
Módulo tiristor MT4-320 MT4-320 320A 3000 - 3600V Esquema de conexión del módulo tiristor MT4-320 A2 124x60x52 PDF
Módulo tiristor MT5-320 MT5-320 320A 1000 - 1800V Esquema de conexión del módulo tiristor MT5-320 C1 92x52x50 PDF
Módulo tiristor MT5-320 MT5-320 320A 3000 - 3600V Esquema de conexión del módulo tiristor MT5-320 A2 124x60x52 PDF
Módulo tiristor MT3-400 MT3-400 400A 2000 - 2800V Esquema de conexión del módulo tiristor MT3-400 A2 124x60x52 PDF
Módulo tiristor MT3-400 MT3-400 400A 3800 - 4400V Esquema de conexión del módulo tiristor MT3-400 D 150x77x84 PDF
Módulo tiristor MT4-400 MT4-400 400A 2000 - 2800V Esquema de conexión del módulo tiristor MT4-400 A2 124x60x52 PDF
Módulo tiristor MT4-400 MT4-400 400A 3800 - 4400V Esquema de conexión del módulo tiristor MT4-400 D 150x77x84 PDF
Módulo tiristor MT5-400 MT5-400 400A 2000 - 2800V Esquema de conexión del módulo tiristor MT5-400 A2 124x60x52 PDF
Módulo tiristor MT5-400 MT5-400 400A 3800 - 4400V Esquema de conexión del módulo tiristor MT5-400 D 150x77x84 PDF
Módulo tiristor MT3-430 MT3-430 430A 2000 - 2400V Esquema de conexión del módulo tiristor MT3-430 A2 124x60x52 PDF
Módulo tiristor MT4-430 MT4-430 430A 2000 - 2400V Esquema de conexión del módulo tiristor MT4-430 A2 124x60x52 PDF
Módulo tiristor MT5-430 MT5-430 430A 2000 - 2400V Esquema de conexión del módulo tiristor MT5-430 A2 124x60x52 PDF
Módulo tiristor MT3-500 MT3-500 500A 1400 - 1800V Esquema de conexión del módulo tiristor MT3-500 A2 124x60x52 PDF
Módulo tiristor MT3-500 MT3-500 500A 3000 - 3600V Esquema de conexión del módulo tiristor MT3-500 D 150x77x84 PDF
Módulo tiristor MT4-500 MT4-500 500A 1400 - 1800V Esquema de conexión del módulo tiristor MT4-500 A2 124x60x52 PDF
Módulo tiristor MT4-500 MT4-500 500A 3000 - 3600V Esquema de conexión del módulo tiristor MT4-500 D 150x77x84 PDF
Módulo tiristor MT5-500 MT5-500 500A 1400 - 1800V Esquema de conexión del módulo tiristor MT5-500 A2 124x60x52 PDF
Módulo tiristor MT5-500 MT5-500 500A 3000 - 3600V Esquema de conexión del módulo tiristor MT5-500 D 150x77x84 PDF
Módulo tiristor MT3-540 MT3-540 540A 1400 - 1800V Esquema de conexión del módulo tiristor MT3-540 A2 124x60x52 PDF
Módulo tiristor MT4-540 MT4-540 540A 1400 - 1800V Esquema de conexión del módulo tiristor MT4-540 A2 124x60x52 PDF
Módulo tiristor MT5-540 MT5-540 540A 1400 - 1800V Esquema de conexión del módulo tiristor MT5-540 A2 124x60x52 PDF
Módulo tiristor MT3-595 MT3-595 595A 1400 - 1800V Esquema de conexión del módulo tiristor MT3-595 A2 124x60x52 PDF
Módulo tiristor MT4-595 MT4-595 595A 1400 - 1800V Esquema de conexión del módulo tiristor MT4-595 A2 124x60x52 PDF
Módulo tiristor MT5-595 MT5-595 595A 1400 - 1800V Esquema de conexión del módulo tiristor MT5-595 A2 124x60x52 PDF
Módulo tiristor MT3-630 MT3-630 630A 1000 - 1200V Esquema de conexión del módulo tiristor MT3-630 A2 124x60x52 PDF
Módulo tiristor MT3-630 MT3-630 630A 2600 - 2800V Esquema de conexión del módulo tiristor MT3-630 D 150x77x84 PDF
Módulo tiristor MT4-630 MT4-630 630A 1000 - 1200V Esquema de conexión del módulo tiristor MT4-630 A2 124x60x52 PDF
Módulo tiristor MT4-630 MT4-630 630A 2600 - 2800V Esquema de conexión del módulo tiristor MT4-630 D 150x77x84 PDF
Módulo tiristor MT5-630 MT5-630 630A 1000 - 1200V Esquema de conexión del módulo tiristor MT5-630 A2 124x60x52 PDF
Módulo tiristor MT5-630 MT5-630 630A 2600 - 2800V Esquema de conexión del módulo tiristor MT5-630 D 150x77x84 PDF
Módulo tiristor MT3-650 MT3-650 650A 1000 - 1200V Esquema de conexión del módulo tiristor MT3-650 A2 124x60x52 PDF
Módulo tiristor MT4-650 MT4-650 650A 1000 - 1200V Esquema de conexión del módulo tiristor MT4-650 A2 124x60x52 PDF
Módulo tiristor MT5-650 MT5-650 650A 1000 - 1200V Esquema de conexión del módulo tiristor MT5-650 A2 124x60x52 PDF
Módulo tiristor MT3-700 MT3-700 700A 1400 - 1800V Esquema de conexión del módulo tiristor MT3-700 A2 124x60x52 PDF
Módulo tiristor MT4-700 MT4-700 700A 1400 - 1800V Esquema de conexión del módulo tiristor MT4-700 A2 124x60x52 PDF
Módulo tiristor MT5-700 MT5-700 700A 1400 - 1800V Esquema de conexión del módulo tiristor MT5-700 A2 124x60x52 PDF
Módulo tiristor MT3-740 MT3-740 740A 2000 - 2400V Esquema de conexión del módulo tiristor MT3-740 D 150x77x84 PDF
Módulo tiristor MT4-740 MT4-740 740A 2000 - 2400V Esquema de conexión del módulo tiristor MT4-740 D 150x77x84 PDF
Módulo tiristor MT5-740 MT5-740 740A 2000 - 2400V Esquema de conexión del módulo tiristor MT5-740 D 150x77x84 PDF
Módulo tiristor MT3-800 MT3-800 800A 1400 - 1800V Esquema de conexión del módulo tiristor MT3-800 D 150x77x84 PDF
Módulo tiristor MT4-800 MT4-800 800A 1400 - 1800V Esquema de conexión del módulo tiristor MT4-800 D 150x77x84 PDF
Módulo tiristor MT5-800 MT5-800 800A 1400 - 1800V Esquema de conexión del módulo tiristor MT5-800 D 150x77x84 PDF
Módulo tiristor MT3-1000 MT3-1000 1000A 1000 - 1200V Esquema de conexión del módulo tiristor MT3-1000 D 150x77x84 PDF
Módulo tiristor MT4-1000 MT4-1000 1000A 1000 - 1200V Esquema de conexión del módulo tiristor MT4-1000 D 150x77x84 PDF
Módulo tiristor MT5-1000 MT5-1000 1000A 1000 - 1200V Esquema de conexión del módulo tiristor MT5-1000 D 150x77x84 PDF
Módulo tiristor MT3-1250 MT3-1250 1250A 100 - 800V Esquema de conexión del módulo tiristor MT3-1250 D 150x77x84 PDF
Módulo tiristor MT4-1250 MT4-1250 1250A 100 - 800V Esquema de conexión del módulo tiristor MT4-1250 D 150x77x84 PDF
Módulo tiristor MT5-1250 MT5-1250 1250A 100 - 800V Esquema de conexión del módulo tiristor MT5-1250 D 150x77x84 PDF

Módulos tiristores serie MTC AS ENERGITM

Módulos de tiristores de potencia de las series MTC, MTK, MTA AS ENERGITM están alojados en una carcasa estándar de la industria con una topología dual de semiconductores (dos interruptores): tipo tiristor-tiristor. Se utilizan en circuitos de CC y CA con cargas de hasta 1200A y tensiones de pulso inversas de hasta 3600V. Los módulos de tiristores se caracterizan por una alta capacidad de ciclismo eléctrico y térmico, lo que significa alta fiabilidad y larga vida útil en modos de operación intensiva.

Los módulos de tiristores tienen diferentes circuitos de conmutación (diagramas de circuitos eléctricos): MTC – medio puente (ánodo-cátodo común); MTK – cátodo común; MTA – ánodo común.

También en la línea de productos de módulos de tiristores se encuentran los módulos refrigerados por agua, marcados con el símbolo W.

Serie IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 VTM/
ITM		 VT(TO) rT Rth(j-c) W Esquema
Dimensiones		 Ficha técnica
A (°C) V kA kA2·s V/µs A/µs mA V/A V mΩ °C/W g PDF

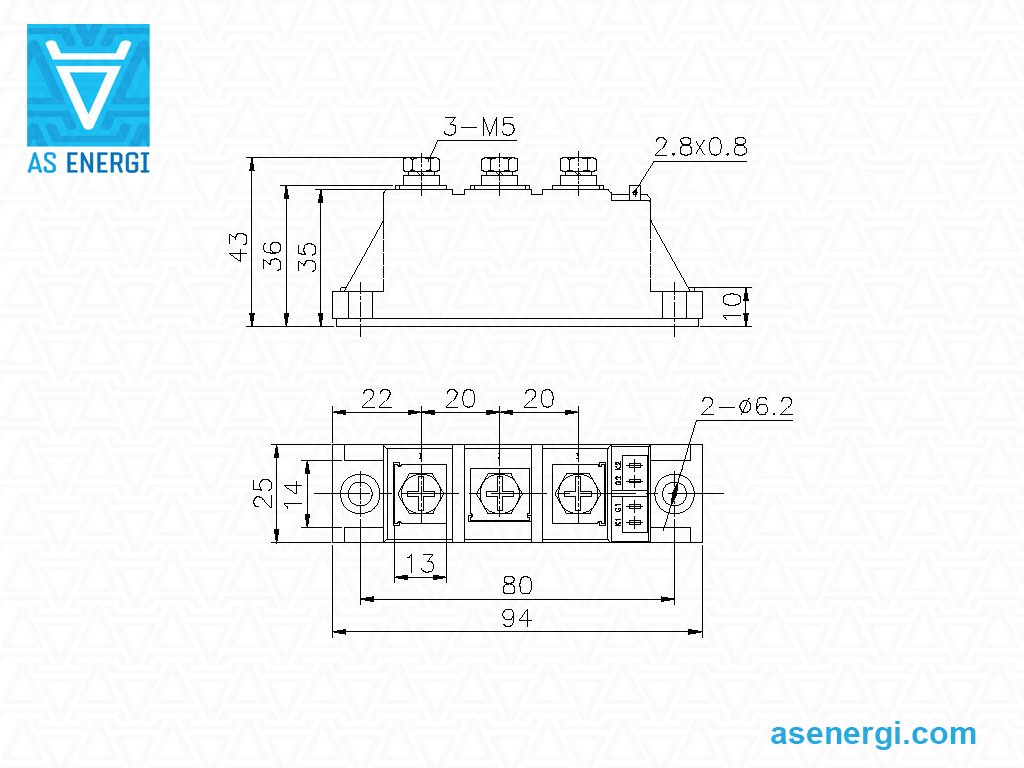

MTC26 26 (85) 600-1800 0.65 2.1 800 50 8 1.69/80 0.85 9.68 0.950 115 92x20x30 PDF
MTC26 26 (85) 1900-2500 0.65 2.1 800 50 10 1.82/80 0.85 9.68 0.95 115 92x20x30 PDF
MTC40 40 (85) 600-1800 1.15 6.6 800 50 8 1.60/120 0.85 5.57 0.650 115 92x20x30 PDF
MTC40 40 (85) 1900-2500 1.15 6.6 800 50 10 1.85/120 0.85 5.57 0.65 115 92x20x30 PDF
MTC55 55 (85) 600-1800 1.50 11.3 800 50 8 1.50/170 0.85 3.47 0.530 115 92x20x30 PDF
MTC55 55 (85) 1900-2500 1.50 11.3 800 50 10 1.96/170 0.85 4.80 0.49 115 92x20x30 PDF
MTC70 70 (85) 600-1800 1.70 14.5 800 50 10 1.48/210 0.80 2.64 0.410 115 92x20x30 PDF
MTC70 70 (85) 1900-2500 1.70 14.5 800 50 12 1.93/210 0.85 3.50 0.39 115 92x20x30 PDF
MTC90 90 (85) 600-1800 2.25 25 800 50 10 1.70/270 0.80 3.01 0.28 160 94x25x35 PDF
MTC90 90 (85) 1900-2500 2.25 25 800 100 12 2.12/270 0.85 3.26 0.28 160 94x25x35 PDF
MTC110 110 (85) 600-1800 2.8 39 800 100 12 1.69/330 0.80 2.29 0.250 160 94x25x35 PDF
MTC110 110 (85) 1900-2500 2.8 39 800 100 15 1.95/330 0.85 2.25 0.25 160 94x25x35 PDF
MTC110 110 (85) 2600-3600 2.80 39 800 100 18 2.68/330 1.15 2.88 0.19 320 94x36x30 PDF
MTC135 135 (85) 600-1800 3.6 65 800 100 15 1.75/410 0.80 2.85 0.200 320 94x36x30 PDF
MTC135 135 (85) 1900-2500 3.6 65 800 100 25 1.96/410 0.85 1.91 0.20 320 94x36x30 PDF
MTC135 135 (85) 2600-3600 3.60 65 800 100 25 2.35/410 0.94 2.40 0.17 320 94x36x30 PDF
MTC160 160 (85) 600-1800 6.0 180 800 100 15 1.70.480 0.80 1.69 0.170 320 94x36x30 PDF
MTC160 160 (85) 1900-2500 6.0 180 800 100 25 1.90/480 0.85 1.53 0.17 320 94x36x30 PDF
MTC182 182 (85) 600-1800 7.0 245 800 100 20 1.62/550 0.80 1.26 0.160 320 94x36x30 PDF
MTC182 182 (85) 1900-2500 7.0 245 800 100 25 1.84/550 0.85 1.21 0.16 320 94x36x30 PDF
MTC200 200 (85) 600-1800 8.0 320 800 100 25 1.65/600 0.80 1.27 0.140 860 92x50x50 PDF
MTC200 200 (85) 1900-2500 8.0 320 800 100 35 1.90/600 0.85 1.14 0.14 860 92x50x50 PDF
MTC200 200 (85) 2600-3600 8.0 320 800 100 35 2.55/600 0.96 1.30 0.12 860 92x50x50 PDF
MTC250 250 (85) 600-1800 9.0 405 800 100 25 1.57/750 0.80 0.85 0.120 860 92x50x50 PDF
MTC250 250 (85) 1900-2500 9.0 405 800 100 35 1.73/750 0.80 0.85 0.120 860 92x50x50 PDF
MTC250 250 (85) 2600-3600 9.0 405 800 100 35 2.63/750 0.91 0.90 0.11 860 92x50x50 PDF
MTC285 285 (85) 600-1800 9.1 414 800 100 25 1.45/750 0.80 0.53 0.12 860 92x50x50 PDF
MTC300 300 (85) 600-1800 9.2 423 800 100 35 1.58/900 0.80 0.72 0.10 1350 108x62x52 PDF
MTC300 300 (85) 1900-2500 9.2 423 800 100 45 1.68/900 0.85 0.65 0.10 1350 108x62x52 PDF
MTC300 300 (85) 2600-3600 9.2 423 800 100 50 2.45/900 0.93 1.0 008 1350 108x62x52 PDF
MTC350 350 (85) 600-1800 11.0 605 800 100 35 1.45/1050 0.95 0.36 0.090 1350 108x62x52 PDF
MTC350 350 (85) 1900-2500 11 605 800 100 45 1.89/1050 0.84 0.50 0.09 1350 108x62x52 PDF
MTC400 400 (85) 600-1800 12.5 781 800 100 35 1.52/1200 0.80 0.49 0.080 2040 124x66x64 PDF
MTC400 400 (85) 1900-2500 12.5 781 800 100 45 1.94/1200 0.83 0.42 0.08 1350 108x62x52 PDF
MTC400 400 (85) 2600-3600 12.5 781 800 100 50 2.35/1200 0.98 0.88 0.054 2300 135x76x62 PDF
MTC400-W 400 (55) 600-1800 12.5 781 800 100 35 1.90/1200 0.8 0.8 0.11 1300 92x50x57 PDF
MTC400-W 400 (55) 1900-2500 12.5 781 800 100 45 2.18/1200 0.82 0.79 0.11 1300 92x50x57 PDF
MTC400-W 400 (55) 2600-3600 12.5 781 800 100 50 2.85/1200 1.12 1.25 0.073 1820 108x62x58 PDF
MTC500 500 (85) 600-1800 14.5 1051 800 100 35 1.44/1500 0.80 0.34 0.065 2040 124x66x64 PDF
MTC500 500 (85) 1900-2500 14.5 1051 800 100 45 1.92/1500 0.85 0.39 0.06 2300 135x76x62 PDF
MTC500-W 500 (55) 600-1800 14.5 1051 800 100 35 1.90/1500 0.80 0.64 0.087 1820 108x62x58 PDF
MTC500-W 500 (55) 1900-2500 14.5 1051 800 100 45 2.15/1500 0.87 0.78 0.073 1820 108x62x58 PDF
MTC500-W 500 (55) 2600-3600 14.5 1051 800 100 50 2.95/1500 1.09 1.19 0.054 2600 135x76x68 PDF
MTC570 570 (85) 600-1800 15 1125 800 100 35 1.45/1600 0.80 0.20 0.065 1300 124x60x51 PDF
MTC600 600 (85) 600-1800 16 1280 800 100 45 1.45/1800 0.80 0.28 0.054 2300 135x76x62 PDF
MTC600 600 (85) 1900-2500 16 1280 800 100 50 1.80/1800 0.88 0.24 0.054 2300 135x76x62 PDF
MTC600-W 600 (55) 600-1800 16 1280 800 100 45 1.90/1800 0.80 0.53 0.073 1820 108x62x58 PDF
MTC600-W 600 (55) 1900-2500 16 1280 800 100 50 2.15/1800 0.89 0.83 0.054 2600 135x76x68 PDF
MTC600-W 600 (55) 2600-3600 16 1280 800 100 55 2.95/1800 1.02 0.95 0.048 2600 135x76x68 PDF
MTC800 800 (85) 600-1800 22 2420 800 100 45 1.86/2400 0.80 0.20 0.042 3500 150x76x78 PDF
MTC800-W 800 (55) 600-1800 22 2420 800 100 45 1.95/1800 0.80 0.42 0.054 2600 135x76x68 PDF
MTC800-W 800 (55) 1900-2500 22 2420 800 100 50 2.35/1800 0.88 0.47 0.048 2600 135x76x68 PDF
MTC1000 1000 (85) 600-1800 28 3920 800 100 55 1.96/3000 0.80 0.15 0.034 3800 150x77x83 PDF
MTC1000-W 1000 (55) 600-1800 28 3920 800 100 55 1.95/3000 0.81 0.21 0.052 3600 150x76x78 PDF
MTC1200 1200 (85) 600-1800 34 5780 800 100 55 1.76/3000 0.80 0.09 0.031 3800 150x77x83 PDF

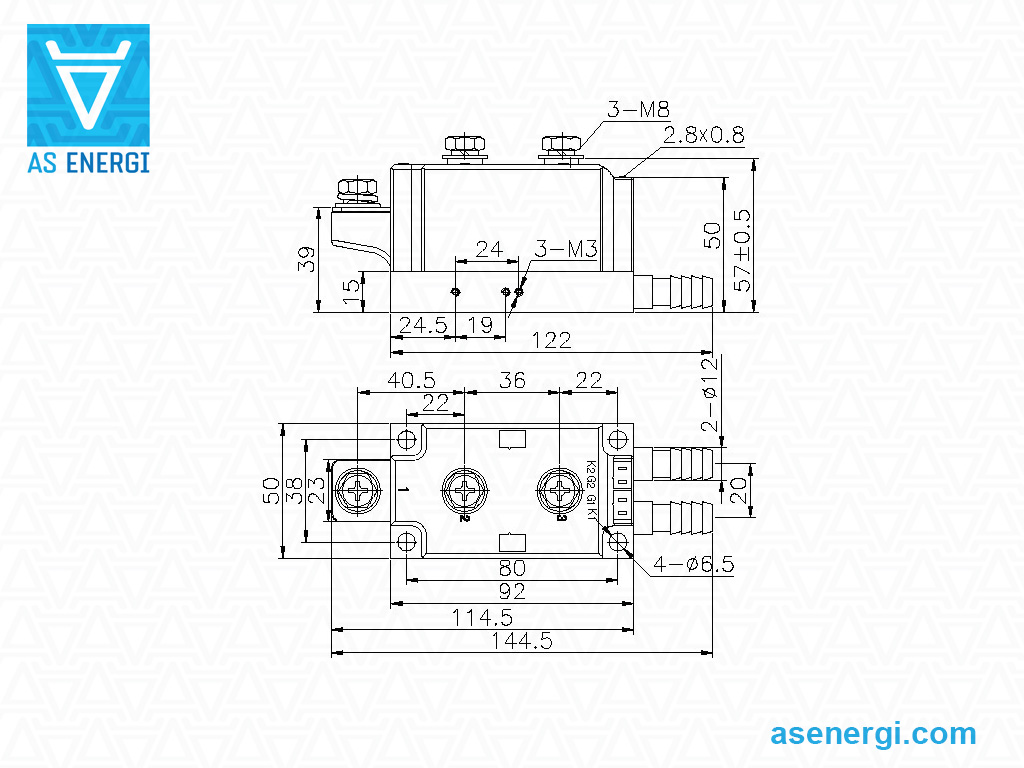

MTC...W – módulos de refrigeración por agua

Módulos de tiristores de la serie MTK AS ENERGITM

Módulos de tiristores de la serie MTK AS ENERGITM se utilizan en circuitos de CC y CA con cargas de hasta 1200A y tensiones de pulso inversas de hasta 3600V. El diagrama de circuito eléctrico de los módulos MTK – cátodo común.

La línea de productos de módulos de tiristores incluye módulos refrigerados por agua, marcados con el símbolo W.

Serie IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 VTM/
ITM		 VT(TO) rT Rth(j-c) W Esquema
Dimensiones		 Ficha técnica
A (°C) V kA kA2·s V/µs A/µs mA V/A V mΩ °C/W g PDF
MTK26 26 (85) 600-1800 0.65 2.1 800 50 8 1.69/80 0.85 9.68 0.950 115 92x20x30 PDF
MTK26 26 (85) 1900-2500 0.65 2.1 800 50 10 1.82/80 0.85 9.68 0.95 115 92x20x30 PDF
MTK40 40 (85) 600-1800 1.15 6.6 800 50 8 1.60/120 0.85 5.57 0.650 115 92x20x30 PDF
MTK40 40 (85) 1900-2500 1.15 6.6 800 50 10 1.85/120 0.85 5.57 0.65 115 92x20x30 PDF
MTK55 55 (85) 600-1800 1.50 11.3 800 50 8 1.50/170 0.85 3.47 0.530 115 92x20x30 PDF
MTK55 55 (85) 1900-2500 1.50 11.3 800 50 10 1.96/170 0.85 4.80 0.49 115 92x20x30 PDF
MTK70 70 (85) 600-1800 1.70 14.5 800 50 10 1.48/210 0.80 2.64 0.410 115 92x20x30 PDF
MTK70 70 (85) 1900-2500 1.70 14.5 800 50 12 1.93/210 0.85 3.50 0.39 115 92x20x30 PDF
MTK90 90 (85) 600-1800 2.25 25 800 50 10 1.70/270 0.80 3.01 0.28 160 94x25x35 PDF
MTK90 90 (85) 1900-2500 2.25 25 800 100 12 2.12/270 0.85 3.26 0.28 160 94x25x35 PDF
MTK110 110 (85) 600-1800 2.8 39 800 100 12 1.69/330 0.80 2.29 0.250 160 94x25x35 PDF
MTK110 110 (85) 1900-2500 2.8 39 800 100 15 1.95/330 0.85 2.25 0.25 160 94x25x35 PDF
MTK110 110 (85) 2600-3600 2.80 39 800 100 18 2.68/330 1.15 2.88 0.19 320 94x36x30 PDF
MTK135 135 (85) 600-1800 3.6 65 800 100 15 1.75/410 0.80 2.85 0.200 320 94x36x30 PDF
MTK135 135 (85) 1900-2500 3.6 65 800 100 25 1.96/410 0.85 1.91 0.20 320 94x36x30 PDF
MTK135 135 (85) 2600-3600 3.60 65 800 100 25 2.35/410 0.94 2.40 0.17 320 94x36x30 PDF
MTK160 160 (85) 600-1800 6.0 180 800 100 15 1.70.480 0.80 1.69 0.170 320 94x36x30 PDF
MTK160 160 (85) 1900-2500 6.0 180 800 100 25 1.90/480 0.85 1.53 0.17 320 94x36x30 PDF
MTK182 182 (85) 600-1800 7.0 245 800 100 20 1.62/550 0.80 1.26 0.160 320 94x36x30 PDF
MTK182 182 (85) 1900-2500 7.0 245 800 100 25 1.84/550 0.85 1.21 0.16 320 94x36x30 PDF
MTK200 200 (85) 600-1800 8.0 320 800 100 25 1.65/600 0.80 1.27 0.140 860 92x50x50 PDF
MTK200 200 (85) 1900-2500 8.0 320 800 100 35 1.90/600 0.85 1.14 0.14 860 92x50x50 PDF
MTK200 200 (85) 2600-3600 8.0 320 800 100 35 2.55/600 0.96 1.30 0.12 860 92x50x50 PDF
MTK250 250 (85) 600-1800 9.0 405 800 100 25 1.57/750 0.80 0.85 0.120 860 92x50x50 PDF
MTK250 250 (85) 1900-2500 9.0 405 800 100 35 1.73/750 0.80 0.85 0.120 860 92x50x50 PDF
MTK250 250 (85) 2600-3600 9.0 405 800 100 35 2.63/750 0.91 0.90 0.11 860 92x50x50 PDF
MTK285 285 (85) 600-1800 9.1 414 800 100 25 1.45/750 0.80 0.53 0.12 860 92x50x50 PDF
MTK300 300 (85) 600-1800 9.2 423 800 100 35 1.58/900 0.80 0.72 0.10 1350 108x62x52 PDF
MTK300 300 (85) 1900-2500 9.2 423 800 100 45 1.68/900 0.85 0.65 0.10 1350 108x62x52 PDF
MTK300 300 (85) 2600-3600 9.2 423 800 100 50 2.45/900 0.93 1.0 008 1350 108x62x52 PDF
MTK350 350 (85) 600-1800 11.0 605 800 100 35 1.45/1050 0.95 0.36 0.090 1350 108x62x52 PDF
MTK350 350 (85) 1900-2500 11 605 800 100 45 1.89/1050 0.84 0.50 0.09 1350 108x62x52 PDF
MTK400 400 (85) 600-1800 12.5 781 800 100 35 1.52/1200 0.80 0.49 0.080 2040 124x66x64 PDF
MTK400 400 (85) 1900-2500 12.5 781 800 100 45 1.94/1200 0.83 0.42 0.08 1350 108x62x52 PDF
MTK400 400 (85) 2600-3600 12.5 781 800 100 50 2.35/1200 0.98 0.88 0.054 2300 135x76x62 PDF
MTK400-W 400 (55) 600-1800 12.5 781 800 100 35 1.90/1200 0.8 0.8 0.11 1300 92x50x57 PDF
MTK400-W 400 (55) 1900-2500 12.5 781 800 100 45 2.18/1200 0.82 0.79 0.11 1300 92x50x57 PDF
MTK400-W 400 (55) 2600-3600 12.5 781 800 100 50 2.85/1200 1.12 1.25 0.073 1820 108x62x58 PDF
MTK500 500 (85) 600-1800 14.5 1051 800 100 35 1.44/1500 0.80 0.34 0.065 2040 124x66x64 PDF
MTK500 500 (85) 1900-2500 14.5 1051 800 100 45 1.92/1500 0.85 0.39 0.06 2300 135x76x62 PDF
MTK500-W 500 (55) 600-1800 14.5 1051 800 100 35 1.90/1500 0.80 0.64 0.087 1820 108x62x58 PDF
MTK500-W 500 (55) 1900-2500 14.5 1051 800 100 45 2.15/1500 0.87 0.78 0.073 1820 108x62x58 PDF
MTK500-W 500 (55) 2600-3600 14.5 1051 800 100 50 2.95/1500 1.09 1.19 0.054 2600 135x76x68 PDF
MTK570 570 (85) 600-1800 15 1125 800 100 35 1.45/1600 0.80 0.20 0.065 1300 124x60x51 PDF
MTK600 600 (85) 600-1800 16 1280 800 100 45 1.45/1800 0.80 0.28 0.054 2300 135x76x62 PDF
MTK600 600 (85) 1900-2500 16 1280 800 100 50 1.80/1800 0.88 0.24 0.054 2300 135x76x62 PDF
MTK600-W 600 (55) 600-1800 16 1280 800 100 45 1.90/1800 0.80 0.53 0.073 1820 108x62x58 PDF
MTK600-W 600 (55) 1900-2500 16 1280 800 100 50 2.15/1800 0.89 0.83 0.054 2600 135x76x68 PDF
MTK600-W 600 (55) 2600-3600 16 1280 800 100 55 2.95/1800 1.02 0.95 0.048 2600 135x76x68 PDF
MTK800 800 (85) 600-1800 22 2420 800 100 45 1.86/2400 0.80 0.20 0.042 3500 150x76x78 PDF
MTK800-W 800 (55) 600-1800 22 2420 800 100 45 1.95/1800 0.80 0.42 0.054 2600 135x76x68 PDF
MTK800-W 800 (55) 1900-2500 22 2420 800 100 50 2.35/1800 0.88 0.47 0.048 2600 135x76x68 PDF
MTK1000 1000 (85) 600-1800 28 3920 800 100 55 1.96/3000 0.80 0.15 0.034 3800 150x77x83 PDF
MTK1000-W 1000 (55) 600-1800 28 3920 800 100 55 1.95/3000 0.81 0.21 0.052 3600 150x76x78 PDF
MTK1200 1200 (85) 600-1800 34 5780 800 100 55 1.76/3000 0.80 0.09 0.031 3800 150x77x83 PDF

MTK...W – módulos de refrigeración por agua

Módulos de tiristores de la serie MTA AS ENERGITM

Módulos de tiristores de la serie MTA AS ENERGITM se utilizan en circuitos de CC y CA con cargas de hasta 1200A y tensiones de pulso inversas de hasta 3600V. El diagrama de circuito eléctrico de los módulos MTA – ánodo común.

La línea de productos de módulos de tiristores incluye módulos refrigerados por agua, marcados con el símbolo W.

Serie IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 VTM/
ITM		 VT(TO) rT Rth(j-c) W Esquema
Dimensiones		 Ficha técnica
A (°C) V kA kA2·s V/µs A/µs mA V/A V mΩ °C/W g PDF
MTA26 26 (85) 600-1800 0.65 2.1 800 50 8 1.69/80 0.85 9.68 0.950 115 92x20x30 PDF
MTA26 26 (85) 1900-2500 0.65 2.1 800 50 10 1.82/80 0.85 9.68 0.95 115 92x20x30 PDF
MTA40 40 (85) 600-1800 1.15 6.6 800 50 8 1.60/120 0.85 5.57 0.650 115 92x20x30 PDF
MTA40 40 (85) 1900-2500 1.15 6.6 800 50 10 1.85/120 0.85 5.57 0.65 115 92x20x30 PDF
MTA55 55 (85) 600-1800 1.50 11.3 800 50 8 1.50/170 0.85 3.47 0.530 115 92x20x30 PDF
MTA55 55 (85) 1900-2500 1.50 11.3 800 50 10 1.96/170 0.85 4.80 0.49 115 92x20x30 PDF
MTA70 70 (85) 600-1800 1.70 14.5 800 50 10 1.48/210 0.80 2.64 0.410 115 92x20x30 PDF
MTA70 70 (85) 1900-2500 1.70 14.5 800 50 12 1.93/210 0.85 3.50 0.39 115 92x20x30 PDF
MTA90 90 (85) 600-1800 2.25 25 800 50 10 1.70/270 0.80 3.01 0.28 160 94x25x35 PDF
MTA90 90 (85) 1900-2500 2.25 25 800 100 12 2.12/270 0.85 3.26 0.28 160 94x25x35 PDF
MTA110 110 (85) 600-1800 2.8 39 800 100 12 1.69/330 0.80 2.29 0.250 160 94x25x35 PDF
MTA110 110 (85) 1900-2500 2.8 39 800 100 15 1.95/330 0.85 2.25 0.25 160 94x25x35 PDF
MTA110 110 (85) 2600-3600 2.80 39 800 100 18 2.68/330 1.15 2.88 0.19 320 94x36x30 PDF
MTA135 135 (85) 600-1800 3.6 65 800 100 15 1.75/410 0.80 2.85 0.200 320 94x36x30 PDF
MTA135 135 (85) 1900-2500 3.6 65 800 100 25 1.96/410 0.85 1.91 0.20 320 94x36x30 PDF
MTA135 135 (85) 2600-3600 3.60 65 800 100 25 2.35/410 0.94 2.40 0.17 320 94x36x30 PDF
MTA160 160 (85) 600-1800 6.0 180 800 100 15 1.70.480 0.80 1.69 0.170 320 94x36x30 PDF
MTA160 160 (85) 1900-2500 6.0 180 800 100 25 1.90/480 0.85 1.53 0.17 320 94x36x30 PDF
MTA182 182 (85) 600-1800 7.0 245 800 100 20 1.62/550 0.80 1.26 0.160 320 94x36x30 PDF
MTA182 182 (85) 1900-2500 7.0 245 800 100 25 1.84/550 0.85 1.21 0.16 320 94x36x30 PDF
MTA200 200 (85) 600-1800 8.0 320 800 100 25 1.65/600 0.80 1.27 0.140 860 92x50x50 PDF
MTA200 200 (85) 1900-2500 8.0 320 800 100 35 1.90/600 0.85 1.14 0.14 860 92x50x50 PDF
MTA200 200 (85) 2600-3600 8.0 320 800 100 35 2.55/600 0.96 1.30 0.12 860 92x50x50 PDF
MTA250 250 (85) 600-1800 9.0 405 800 100 25 1.57/750 0.80 0.85 0.120 860 92x50x50 PDF
MTA250 250 (85) 1900-2500 9.0 405 800 100 35 1.73/750 0.80 0.85 0.120 860 92x50x50 PDF
MTA250 250 (85) 2600-3600 9.0 405 800 100 35 2.63/750 0.91 0.90 0.11 860 92x50x50 PDF
MTA285 285 (85) 600-1800 9.1 414 800 100 25 1.45/750 0.80 0.53 0.12 860 92x50x50 PDF
MTA300 300 (85) 600-1800 9.2 423 800 100 35 1.58/900 0.80 0.72 0.10 1350 108x62x52 PDF
MTA300 300 (85) 1900-2500 9.2 423 800 100 45 1.68/900 0.85 0.65 0.10 1350 108x62x52 PDF
MTA300 300 (85) 2600-3600 9.2 423 800 100 50 2.45/900 0.93 1.0 008 1350 108x62x52 PDF
MTA350 350 (85) 600-1800 11.0 605 800 100 35 1.45/1050 0.95 0.36 0.090 1350 108x62x52 PDF
MTA350 350 (85) 1900-2500 11 605 800 100 45 1.89/1050 0.84 0.50 0.09 1350 108x62x52 PDF
MTA400 400 (85) 600-1800 12.5 781 800 100 35 1.52/1200 0.80 0.49 0.080 2040 124x66x64 PDF
MTA400 400 (85) 1900-2500 12.5 781 800 100 45 1.94/1200 0.83 0.42 0.08 1350 108x62x52 PDF
MTA400 400 (85) 2600-3600 12.5 781 800 100 50 2.35/1200 0.98 0.88 0.054 2300 135x76x62 PDF
MTA400-W 400 (55) 600-1800 12.5 781 800 100 35 1.90/1200 0.8 0.8 0.11 1300 92x50x57 PDF
MTA400-W 400 (55) 1900-2500 12.5 781 800 100 45 2.18/1200 0.82 0.79 0.11 1300 92x50x57 PDF
MTA400-W 400 (55) 2600-3600 12.5 781 800 100 50 2.85/1200 1.12 1.25 0.073 1820 108x62x58 PDF
MTA500 500 (85) 600-1800 14.5 1051 800 100 35 1.44/1500 0.80 0.34 0.065 2040 124x66x64 PDF
MTA500 500 (85) 1900-2500 14.5 1051 800 100 45 1.92/1500 0.85 0.39 0.06 2300 135x76x62 PDF
MTA500-W 500 (55) 600-1800 14.5 1051 800 100 35 1.90/1500 0.80 0.64 0.087 1820 108x62x58 PDF
MTA500-W 500 (55) 1900-2500 14.5 1051 800 100 45 2.15/1500 0.87 0.78 0.073 1820 108x62x58 PDF
MTA500-W 500 (55) 2600-3600 14.5 1051 800 100 50 2.95/1500 1.09 1.19 0.054 2600 135x76x68 PDF
MTA570 570 (85) 600-1800 15 1125 800 100 35 1.45/1600 0.80 0.20 0.065 1300 124x60x51 PDF
MTA600 600 (85) 600-1800 16 1280 800 100 45 1.45/1800 0.80 0.28 0.054 2300 135x76x62 PDF
MTA600 600 (85) 1900-2500 16 1280 800 100 50 1.80/1800 0.88 0.24 0.054 2300 135x76x62 PDF
MTA600-W 600 (55) 600-1800 16 1280 800 100 45 1.90/1800 0.80 0.53 0.073 1820 108x62x58 PDF
MTA600-W 600 (55) 1900-2500 16 1280 800 100 50 2.15/1800 0.89 0.83 0.054 2600 135x76x68 PDF
MTA600-W 600 (55) 2600-3600 16 1280 800 100 55 2.95/1800 1.02 0.95 0.048 2600 135x76x68 PDF
MTA800 800 (85) 600-1800 22 2420 800 100 45 1.86/2400 0.80 0.20 0.042 3500 150x76x78 PDF
MTA800-W 800 (55) 600-1800 22 2420 800 100 45 1.95/1800 0.80 0.42 0.054 2600 135x76x68 PDF
MTA800-W 800 (55) 1900-2500 22 2420 800 100 50 2.35/1800 0.88 0.47 0.048 2600 135x76x68 PDF
MTA1000 1000 (85) 600-1800 28 3920 800 100 55 1.96/3000 0.80 0.15 0.034 3800 150x77x83 PDF
MTA1000-W 1000 (55) 600-1800 28 3920 800 100 55 1.95/3000 0.81 0.21 0.052 3600 150x76x78 PDF
MTA1200 1200 (85) 600-1800 34 5780 800 100 55 1.76/3000 0.80 0.09 0.031 3800 150x77x83 PDF

MTA...W – módulos de refrigeración por agua

Módulos de tiristores de la serie TT Infineon Technologies

Módulos de tiristores de la serie TT Infineon Technologies están diseñados y ensamblados con tecnología de contacto por presión y de unión por soldadura, que abordan los requisitos específicos de aplicaciones optimizadas en costo y rendimiento.

Los módulos de tiristores de potencia están disponibles en un rango de corrientes de 55A a 820A y voltajes de 1200V hasta 3800V. El diagrama de circuito eléctrico de los módulos de tiristores Infineon – medio puente (ánodo-cátodo común).

Tipo IT(AV)M
(TC,°C)		 VRRM
VDRM		 ITSM I2t VT0 rT Tvj max Rth(j-c) W Paquete, Dimensiones L×B×H Sustitución
AS ENERGITM		 Ficha de datos
A V A kA2·s V mΩ ºC K/W kg mm PDF
Módulos tiristores - placa base 20x58 mm - unión por soldadura
TT60N16SOF 55 (85) 1600 1200 7.20 1.00 4.80 130 0.49 0.075 TS20
93x20x30		 AMTT60N16SOF
TT60N16SOFB01 55 (85) 1600 1200 7.20 1.00 4.80 130 0.49 0.075 TS20
93x20x30		 AMTT60N16SOFB01
TT120N16SOF 120 (85) 1600 2250 18.05 0.90 3.35 130 0.20 0.075 TS20
93x20x30		 AMTT120N16SOF
TT120N16SOFB01 120 (85) 1600 1900 18.05 0.90 3.35 130 0.20 0.075 TS20
93x20x30		 AMTT120N16SOFB01
Módulos tiristores - placa base 20x92 mm - contacto de presión
TT61N14KOF 60 (85) 1400 1400 9.80 0.80 3.40 125 0.52 0.16 TP20
92x20x30		 AMTT61N14KOF
TT61N16KOF 60 (85) 1600 1400 9.80 0.80 3.40 125 0.52 0.16 TP20
92x20x30		 AMTT61N16KOF
TT92N12KOF 92 (85) 1200 1800 16.20 0.85 2.43 140 0.37 0.16 TP20
92x20x30		 AMTT92N12KOF
TT92N16KOF 92 (85) 1600 1800 16.20 0.85 2.43 140 0.37 0.16 TP20
92x20x30		 AMTT92N16KOF
TT104N14KOF 102 (85) 1400 1800 16.20 0.85 2.43 140 0.37 0.16 TP20
92x20x30		 AMTT104N14KOF
Módulos tiristores - placa base 34x94 mm - unión por soldadura
TT140N16SOF 140 (85) 1600 4000 80.00 1.00 1.60 125 0.19 0.165 TS34
94x34x30		 AMTT140N16SOF
TT160N16SOF 160 (85) 1600 4500 101.30 1.10 0.99 125 0.165 0.165 TS34-2
94x34x30		 AMTT160N16SOF
TT175N16SOF 175 (85) 1600 5400 125.00 0.83 1.30 125 0.164 0.165 TS34
94x34x30		 AMTT175N16SOF
TT190N16SOF 190 (85) 1600 4500 101.30 0.85 0.90 125 0.165 0.165 TS34-2
94x34x30		 AMTT190N16SOF
TT190N18SOF 190 (85) 1800 4500 101.30 0.85 0.90 125 0.165 0.165 TS34-2
94x34x30
94x34x30		 AMTT190N18SOF
TT240N16SOF 240 (85) 1600 4400 96.80 0.85 0.90 140 0.165 0.165 TS34-2
94x34x30		 AMTT240N16SOF
TT240N18SOF 240 (85) 1800 4400 96.80 0.85 0.90 140 0.165 0.165 TS34-2
94x34x30		 AMTT240N18SOF
Módulos tiristores - placa base 34x94 mm - contacto de presión
TT122N22KOF 122 (85) 2200 2950 43.50 1.00 2.15 125 0.20 0.31 TP34
94x34x30		 AMTT122N22KOF
TT142N16KOF 142 (85) 1600 4100 84.00 0.90 1.10 125 0.22 0.31 TP34
94x34x30		 AMTT142N16KOF
TT162N14KOF 162 (85) 1400 4400 97.00 0.85 0.95 125 0.20 0.31 TP34
94x34x30		 AMTT162N14KOF
TT162N16KOF 162 (85) 1600 4400 97.00 0.85 0.95 125 0.20 0.31 TP34
94x34x30		 AMTT162N16KOF
TT180N12KOF 180 (85) 1200 4100 84.00 0.85 0.90 130 0.20 0.31 TP34
94x34x30		 AMTT180N12KOF
TT180N16KOF 180 (85) 1600 4100 84.00 0.85 0.90 130 0.20 0.31 TP34
94x34x30		 AMTT180N16KOF
Módulos tiristores - placa base 50x92 mm - unión por soldadura
TT280N16SOF 280 (85) 1600 7800 304.2 0.77 0.82 130 0.11 0.37 TS50
115x50x53		 AMTT280N16SOF
TT280N18SOF 280 (85) 1800 7800 304.2 0.77 0.82 130 0.11 0.37 TS50
115x50x53		 AMTT280N18SOF
TT320N16SOF 320 (85) 1600 8200 335.0 0.77 0.58 130 0.11 0.37 TS50
115x50x53		 AMTT320N16SOF
TT320N16SOF TIM 320 (85) 1600 8200 335.0 0.77 0.58 130 0.11 0.37 TS50
115x50x53		 AMTT320N16SOF TIM
TT320N18SOF 320 (85) 1800 8200 335.0 0.77 0.58 130 0.11 0.37 TS50
115x50x53		 AMTT320N18SOF
TT390N16SOF 380 (85) 1600 8100 328.0 0.77 0.58 140 0.11 0.37 TS50
115x50x53		 AMTT390N16SOF
TT390N18SOF 380 (85) 1800 8100 328.0 0.77 0.58 140 0.11 0.37 TS50
115x50x53		 AMTT390N18SOF
Módulos tiristores - placa base 50x92 mm - contacto de presión
TT170N14KOF 170 (85) 1400 4600 106.0 0.95 1.00 125 0.17 0.8 TP50A
115x50x52		 AMTT170N14KOF
TT170N16KOF 170 (85) 1600 4600 106.0 0.95 1.00 125 0.17 0.8 TP50A
115x50x52		 AMTT170N16KOF
TT170N18KOF 170 (85) 1800 4600 106.0 0.95 1.00 125 0.17 0.8 TP50A
115x50x52		 AMTT170N18KOF
TT210N18KOF 210 (85) 1800 5800 168.0 1.00 0.85 125 0.13 0.8 TP50A
115x50x52		 AMTT210N18KOF
TT215N18KOF 215 (85) 1800 6300 198.0 0.95 0.92 125 0.13 0.8 TP50A
115x50x52		 AMTT215N18KOF
TT215N20KOF 215 (85) 2000 6300 198.0 0.95 0.92 125 0.13 0.8 TP50A
115x50x52		 AMTT215N20KOF
TT215N22KOF 215 (85) 2200 6300 198.0 0.95 0.92 125 0.13 0.8 TP50A
115x50x52		 AMTT215N22KOF
TT250N14KOF 250 (85) 1400 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N14KOF
TT250N16KOF 250 (85) 1600 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N16KOF
TT250N16KOF TIM 250 (85) 1600 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N16KOF TIM
TT250N18KOF 250 (85) 1800 7000 245.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT250N18KOF
TT251N14KOF 250 (85) 1400 8000 320.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT251N14KOF
TT251N16KOF 250 (85) 1600 8000 320.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT251N16KOF
TT251N18KOF 250 (85) 1800 8000 320.0 0.80 0.70 125 0.13 0.8 TP50A
115x50x52		 AMTT251N18KOF
TT260N22KOF 260 (85) 2200 8000 320.0 0.85 0.64 125 0.12 0.8 TP50A
115x50x52		 AMTT260N22KOF
TT270N16KOF 270 (92) 1600 9000 400.0 0.80 0.58 125 0.12 0.8 TP50A
115x50x52		 AMTT270N16KOF
TT285N16KOF 285 (92) 1600 10000 781.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT285N16KOF
TT330N12KOF 330 (85) 1200 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N12KOF
TT330N14KOF 330 (85) 1400 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N14KOF
TT330N16KOF 330 (85) 1600 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N16KOF
TT330N16KOF TIM 330 (85) 1600 10000 500.0 0.80 0.50 130 0.112 0.8 TP50A
115x50x52		 AMTT330N16KOF TIM
Módulos tiristores - placa base 60x124 mm - contacto de presión
TT240N36KOF 240 (85) 3600 5500 151 1.17 1.70 125 0.078 1.5 TP60
150x60x52		 AMTT240N36KOF
TT240N38KOF 240 (85) 3800 5500 151 1.17 1.70 125 0.078 1.5 TP60
150x60x52		 AMTT240N38KOF
TT400N24KOF 400 (85) 2400 11000 605 1.00 0.50 125 0.065 1.5 TP60
150x60x52		 AMTT400N24KOF
TT400N26KOF 400 (85) 2600 11000 605 1.00 0.50 125 0.065 1.5 TP60
150x60x52		 AMTT400N26KOF
TT430N22KOF 430 (85) 2200 12000 1051 0.95 0.45 125 0.065 1.5 TP60A
150x60x52		 AMTT430N22KOF
TT500N12KOF 500 (85) 1200 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N12KOF
TT500N14KOF 500 (85) 1400 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N14KOF
TT500N16KOF 500 (85) 1600 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N16KOF
TT500N16KOF TIM 500 (85) 1600 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N16KOF TIM
TT500N18KOF 500 (85) 1800 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT500N18KOF
TT520N22KOF 520 (85) 2200 14500 1051 0.85 0.35 125 0.058 1.5 TP60A
150x60x52		 AMTT520N22KOF
TT570N16KOF 570 (87) 1600 14000 1531 0.80 0.23 125 0.058 1.5 TP60A
150x60x52		 AMTT570N16KOF
TT570N18KOF 570 (87) 1800 16500 2000 0.80 0.30 125 0.058 1.5 TP60A
150x60x52		 AMTT570N18KOF
TT600N16KOF 600 (85) 1600 17500 1531 0.80 0.23 125 0.058 1.5 TP60A
150x60x52		 AMTT600N16KOF
TT600N16KOF TIM 600 (85) 1600 17500 1531 0.80 0.23 125 0.058 1.5 TP60A
150x60x52		 AMTT600N16KOF TIM
Módulos tiristores - placa base 60x124 mm - contacto de presión
TT700N22KOF 700 (85) 2200 17100 1462 0.85 0.35 135 0.049 1.4 TP60A
150x60x52		 AMTT700N22KOF
TT820N16KOF 820 (85) 1600 20100 2020 0.80 0.23 135 0.048 1.4 TP60A
150x60x52		 AMTT820N16KOF
TT820N16KOF TIM 820 (85) 1600 20100 2020 0.80 0.23 135 0.048 1.4 TP60A
150x60x52		 AMTT820N16KOF TIM

Módulos de tiristores de la serie VS-VSKT Vishay Semiconductors

Módulos de tiristores de la serie VS-VSKT Vishay Semiconductors tienen un diseño monolítico con topología dual o simple de semiconductores (tipo tiristor-tiristor y tiristor único). Se utilizan en circuitos de CC y CA con cargas de 27A a 500A y voltajes de pulso inverso de 400V hasta 2000V.

Los módulos tienen diferentes diagramas de conexión eléctrica: medio puente (ánodo-cátodo común), cátodo común, ánodo común, tiristor único.

Tipo IT(AV)M
(TC,°C)		 VRRM
VDRM		 ITSM I2t VT(T0) rT Tvj max Rth(j-c) W Paquete, Dimensiones L×B×H Sustitución
AS ENERGITM		 Ficha de datos
A V A kA2·s V mΩ ºC K/W g mm PDF

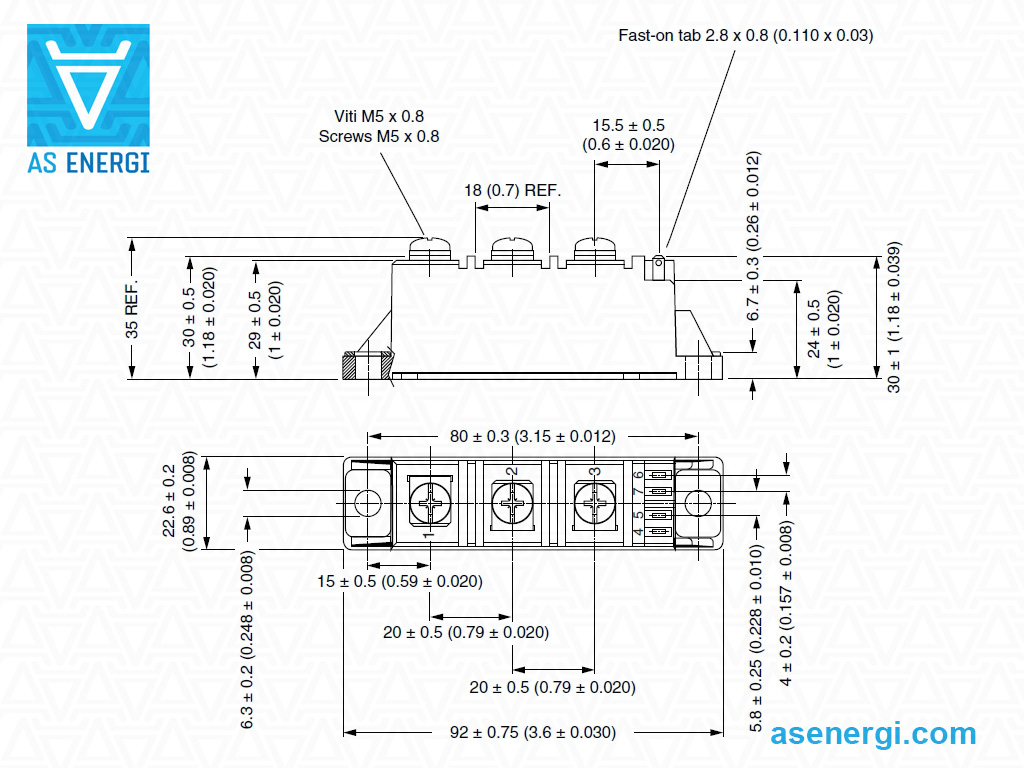

VS-VSKT26 - medio puente
VS-VSKT26/04 27 (85) 400 400 0.8 1.09 7.31 125 0.212 75 ADD-A-PAK
92х23х30		 ASMTKT26/04
VS-VSKT26/06 600 ASMTKT26/06
VS-VSKT26/08 800 ASMTKT26/08
VS-VSKT26/10 1000 ASMTKT26/10
VS-VSKT26/12 1200 ASMTKT26/12
VS-VSKT26/14 1400 ASMTKT26/14
VS-VSKT26/16 1600 ASMTKT26/16

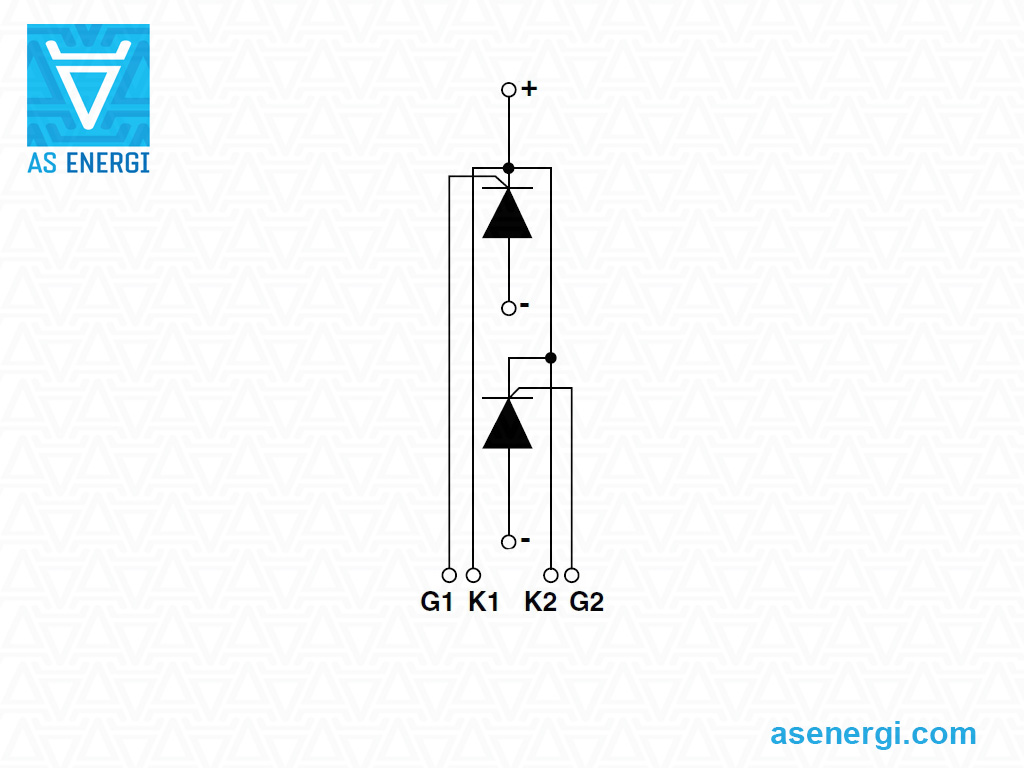

VS-VSKU26 - Cátodo común
VS-VSKU26/04 27 (85) 400 400 0.8 1.09 7.31 125 0.212 75 ADD-A-PAK
92х23х30		 ASMTKU26/04
VS-VSKU26/06 600 ASMTKU26/06
VS-VSKU26/08 800 ASMTKU26/08
VS-VSKU26/10 1000 ASMTKU26/10
VS-VSKU26/12 1200 ASMTKU26/12
VS-VSKU26/14 1400 ASMTKU26/14
VS-VSKU26/16 1600 ASMTKU26/16
VS-VSKV26 - Ánodo común
VS-VSKV26/04 27 (85) 400 400 0.8 1.09 7.31 125 0.212 75 ADD-A-PAK
92х23х30		 ASMTKV26/04
VS-VSKV26/06 600 ASMTKV26/06
VS-VSKV26/08 800 ASMTKV26/08
VS-VSKV26/10 1000 ASMTKV26/10
VS-VSKV26/12 1200 ASMTKV26/12
VS-VSKV26/14 1400 ASMTKV26/14
VS-VSKV26/16 1600 ASMTKV26/16
VS-VSKT41 - Medio puente
VS-VSKT41/04 45 (85) 400 850 3.61 1.12 4.5 125 0.110 75 ADD-A-PAK
92х23х30		 ASMTKT41/04
VS-VSKT41/06 600 ASMTKT41/06
VS-VSKT41/08 800 ASMTKT41/08
VS-VSKT41/10 1000 ASMTKT41/10
VS-VSKT41/12 1200 ASMTKT41/12
VS-VSKT41/14 1400 ASMTKT41/14
VS-VSKT41/16 1600 ASMTKT41/16
VS-VSKU41 - Cátodo común
VS-VSKU41/04 45 (85) 400 850 3.61 1.12 4.5 125 0.110 75 ADD-A-PAK
92х23х30		 ASMTKU41/04
VS-VSKU41/06 600 ASMTKU41/06
VS-VSKU41/08 800 ASMTKU41/08
VS-VSKU41/10 1000 ASMTKU41/10
VS-VSKU41/12 1200 ASMTKU41/12
VS-VSKU41/14 1400 ASMTKU41/14
VS-VSKU41/16 1600 ASMTKU41/16
VS-VSKV41 - Ánodo común
VS-VSKV41/04 45 (85) 400 850 3.61 1.12 4.5 125 0.110 75 ADD-A-PAK
92х23х30		 ASMTKV41/04
VS-VSKV41/06 600 ASMTKV41/06
VS-VSKV41/08 800 ASMTKV41/08
VS-VSKV41/10 1000 ASMTKV41/10
VS-VSKV41/12 1200 ASMTKV41/12
VS-VSKV41/14 1400 ASMTKV41/14
VS-VSKV41/16 1600 ASMTKV41/16
VS-T50RIA - Tiristor simple
VS-T50RIA20 50 (70) 200 1310 8.55 1.13 3.3 125 0.08 54 D-55
41x27x32		 ASMTT50RIA20
VS-T50RIA40 400 ASMTT50RIA40
VS-T50RIA60 600 ASMTT50RIA60
VS-T50RIA60S90 600 ASMTT50RIA60S90
VS-T50RIA80 800 ASMTT50RIA80
VS-T50RIA100 1000 ASMTT50RIA100
VS-T50RIA120 1200 ASMTT50RIA120
VS-T50RIA120S90 1200 ASMTT50RIA120S90
VS-VSKT56 - Medio puente
VS-VSKT56/04 60 (85) 400 1200 7.20 1.02 3.77 125 0.088 75 ADD-A-PAK
92х23х30		 ASMTKT56/04
VS-VSKT56/06 600 ASMTKT56/06
VS-VSKT56/08 800 ASMTKT56/08
VS-VSKT56/10 1000 ASMTKT56/10
VS-VSKT56/12 1200 ASMTKT56/12
VS-VSKT56/14 1400 ASMTKT56/14
VS-VSKT56/16 1600 ASMTKT56/16
VS-VSKU56 - Cátodo común
VS-VSKU56/04 60 (85) 400 1200 7.20 1.02 3.77 125 0.088 75 ADD-A-PAK
92х23х30		 ASMTKU56/04
VS-VSKU56/06 600 ASMTKU56/06
VS-VSKU56/08 800 ASMTKU56/08
VS-VSKU56/10 1000 ASMTKU56/10
VS-VSKU56/12 1200 ASMTKU56/12
VS-VSKU56/14 1400 ASMTKU56/14
VS-VSKU56/16 1600 ASMTKU56/16
VS-VSKV56 - Ánodo común
VS-VSKV56/04 60 (85) 400 1200 7.20 1.02 3.77 125 0.088 75 ADD-A-PAK
92х23х30		 ASMTKV56/04
VS-VSKV56/06 600 ASMTKV56/06
VS-VSKV56/08 800 ASMTKV56/08
VS-VSKV56/10 1000 ASMTKV56/10
VS-VSKV56/12 1200 ASMTKV56/12
VS-VSKV56/14 1400 ASMTKV56/14
VS-VSKV56/16 1600 ASMTKV56/16
VS-T70RIA - Tiristor simple
VS-T70RIA20 70 (70) 200 1660 13.86 0.88 3.2 125 0.07 54 D-55
41x27x32		 ASMTT70RIA20
VS-T70RIA40 400 ASMTT70RIA40
VS-T70RIA60 600 ASMTT70RIA60
VS-T70RIA80 800 ASMTT70RIA80
VS-T70RIA100 1000 ASMTT70RIA100
VS-T70RIA120 1200 ASMTT70RIA120
VS-T70RIA120S90 1200 ASMTT70RIA120S90
VS-VSKT71 - Medio puente
VS-VSKT71/04 75 (85) 400 1300 8.45 1.08 2.86 125 0.052 75 ADD-A-PAK
92х23х30		 ASMTKT71/04
VS-VSKT71/06 600 ASMTKT71/06
VS-VSKT71/08 800 ASMTKT71/08
VS-VSKT71/10 1000 ASMTKT71/10
VS-VSKT71/12 1200 ASMTKT71/12
VS-VSKT71/14 1400 ASMTKT71/14
VS-VSKT71/16 1600 ASMTKT71/16
VS-VSKU71 - Cátodo común
VS-VSKU71/04 75 (85) 400 1300 8.45 1.08 2.86 125 0.052 75 ADD-A-PAK
92х23х30		 ASMTKU71/04
VS-VSKU71/06 600 ASMTKU71/06
VS-VSKU71/08 800 ASMTKU71/08
VS-VSKU71/10 1000 ASMTKU71/10
VS-VSKU71/12 1200 ASMTKU71/12
VS-VSKU71/14 1400 ASMTKU71/14
VS-VSKU71/16 1600 ASMTKU71/16
VS-VSKV71 - Ánodo común
VS-VSKV71/04 75 (85) 400 1300 8.45 1.08 2.86 125 0.052 75 ADD-A-PAK
92х23х30		 ASMTKV71/04
VS-VSKV71/06 600 ASMTKV71/06
VS-VSKV71/08 800 ASMTKV71/08
VS-VSKV71/10 1000 ASMTKV71/10
VS-VSKV71/12 1200 ASMTKV71/12
VS-VSKV71/14 1400 ASMTKV71/14
VS-VSKV71/16 1600 ASMTKV71/16
VS-T90RIA - Tiristor simple
VS-T90RIA20 90 (70) 200 1780 15.90 0.88 2.6 125 0.05 54 D-55
41x27x32		 ASMTT90RIA20
VS-T90RIA40 400 ASMTT90RIA40
VS-T90RIA60 600 ASMTT90RIA60
VS-T90RIA60S90 600 ASMTT90RIA60S90
VS-T90RIA80 800 ASMTT90RIA80
VS-T90RIA100 1000 ASMTT90RIA100
VS-T90RIA120 1200 ASMTT90RIA120
VS-T90RIA120S90 1200 ASMTT90RIA120S90
VS-VSKT91 - Medio puente
VS-VSKT91/04 95 (85) 400 2000 20 1.1 2.38 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKT91/04
VS-VSKT91/06 600 ASMTKT91/06
VS-VSKT91/08 800 ASMTKT91/08
VS-VSKT91/10 1000 ASMTKT91/10
VS-VSKT91/12 1200 ASMTKT91/12
VS-VSKT91/14 1400 ASMTKT91/14
VS-VSKT91/16 1600 ASMTKT91/16
VS-VSKU91 - Cátodo común
VS-VSKU91/04 95 (85) 400 2000 20 1.1 2.38 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKU91/04
VS-VSKU91/06 600 ASMTKU91/06
VS-VSKU91/08 800 ASMTKU91/08
VS-VSKU91/10 1000 ASMTKU91/10
VS-VSKU91/12 1200 ASMTKU91/12
VS-VSKU91/14 1400 ASMTKU91/14
VS-VSKU91/16 1600 ASMTKU91/16
VS-VSKV91 - Ánodo común
VS-VSKV91/04 95 (85) 400 2000 20 1.1 2.38 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKV91/04
VS-VSKV91/06 600 ASMTKV91/06
VS-VSKV91/08 800 ASMTKV91/08
VS-VSKV91/10 1000 ASMTKV91/10
VS-VSKV91/12 1200 ASMTKV91/12
VS-VSKV91/14 1400 ASMTKV91/14
VS-VSKV91/16 1600 ASMTKV91/16
VS-VSKT105 - Medio puente
VS-VSKT105/04 105 (85) 400 2000 20 1.12 2.34 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKT105/04
VS-VSKT105/06 600 ASMTKT105/06
VS-VSKT105/08 800 ASMTKT105/08
VS-VSKT105/10 1000 ASMTKT105/10
VS-VSKT105/12 1200 ASMTKT105/12
VS-VSKT105/14 1400 ASMTKT105/14
VS-VSKT105/16 1600 ASMTKT105/16
VS-VSKU105 - Cátodo común
VS-VSKU105/04 105 (85) 400 2000 20 1.12 2.34 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKU105/04
VS-VSKU105/06 600 ASMTKU105/06
VS-VSKU105/08 800 ASMTKU105/08
VS-VSKU105/10 1000 ASMTKU105/10
VS-VSKU105/12 1200 ASMTKU105/12
VS-VSKU105/14 1400 ASMTKU105/14
VS-VSKU105/16 1600 ASMTKU105/16
VS-VSKV105 - Ánodo común
VS-VSKV105/04 105 (85) 400 2000 20 1.12 2.34 125 0.04 75 ADD-A-PAK
92х23х30		 ASMTKV105/04
VS-VSKV105/06 600 ASMTKV105/06
VS-VSKV105/08 800 ASMTKV105/08
VS-VSKV105/10 1000 ASMTKV105/10
VS-VSKV105/12 1200 ASMTKV105/12
VS-VSKV105/14 1400 ASMTKV105/14
VS-VSKV105/16 1600 ASMTKV105/16

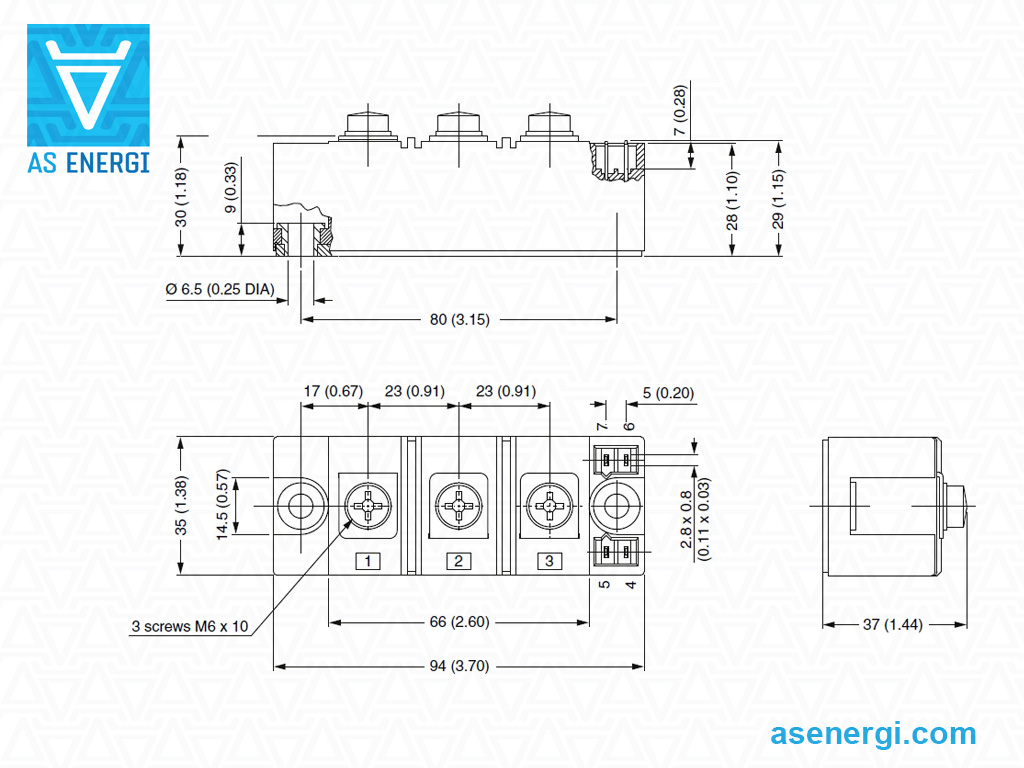

VS-VSKT136PBF - Medio puente
VS-VSKT136/04PBF 135 (85) 400 3200 51.5 1.05 1.65 125 0.007 200 INT-A-PAK
94х35х37		 ASMTKT136/04PBF
VS-VSKT136/08PBF 800 ASMTKT136/08PBF
VS-VSKT136/12PBF 1200 ASMTKT136/12PBF
VS-VSKT136/14PBF 1400 ASMTKT136/14PBF
VS-VSKT136/16PBF 1600 ASMTKT136/16PBF
VS-VSKT142PBF - Medio puente
VS-VSKT142/04PBF 140 (85) 400 4500 102 1 1.43 125 0.0019 200 INT-A-PAK
94х35х37		 ASMTKT142/04PBF
VS-VSKT142/08PBF 800 ASMTKT142/08PBF
VS-VSKT142/12PBF 1200 ASMTKT142/12PBF
VS-VSKT142/14PBF 1400 ASMTKT142/14PBF
VS-VSKT142/16PBF 1600 ASMTKT142/16PBF
VS-VSKT162PBF - Medio puente
VS-VSKT162/04PBF 160 (85) 400 4870 119 0.98 1.38 125 0.0030 200 INT-A-PAK
94х35х37		 ASMTKT162/04PBF
VS-VSKT162/08PBF 800 ASMTKT162/08PBF
VS-VSKT162/12PBF 1200 ASMTKT162/12PBF
VS-VSKT162/14PBF 1400 ASMTKT162/14PBF
VS-VSKT162/16PBF 1600 ASMTKT162/16PBF
VS-VSKU162PBF - Cátodo común
VS-VSKU162/12PBF 160 (85) 1200 4870 119 0.98 1.38 125 0.0030 200 INT-A-PAK
94х35х37		 ASMTKU162/12PBF
VS-VSKU162/16PBF 1600 ASMTKU162/16PBF
VS-VSKV162PBF - Ánodo común
VS-VSKV162/12PBF 160 (85) 1200 4870 119 0.98 1.38 125 0.0030 200 INT-A-PAK
94х35х37		 ASMTKV162/12PBF
VS-VSKV162/16PBF 1600 ASMTKV162/16PBF
VS-VSKT170PBF - Medio puente
VS-VSKT170-04PBF 170 (85) 400 5100 131 1.12 0.96 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKT170-04PBF
VS-VSKT170-08PBF 800 ASMTKT170-08PBF
VS-VSKT170-10PBF 1000 ASMTKT170-10PBF
VS-VSKT170-12PBF 1200 ASMTKT170-12PBF
VS-VSKT170-14PBF 1400 ASMTKT170-14PBF
VS-VSKT170-16PBF 1600 ASMTKT170-16PBF
VS-VSKU170PBF - Cátodo común
VS-VSKU170-04PBF 170 (85) 400 5100 131 1.12 0.96 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKU170-04PBF
VS-VSKU170-08PBF 800 ASMTKU170-08PBF
VS-VSKU170-10PBF 1000 ASMTKU170-10PBF
VS-VSKU170-12PBF 1200 ASMTKU170-12PBF
VS-VSKU170-14PBF 1400 ASMTKU170-14PBF
VS-VSKU170-16PBF 1600 ASMTKU170-16PBF
VS-VSKT230PBF - Medio puente
VS-VSKT230-08PBF 230 (85) 800 7500 280 1.07 0.73 130 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKT230-08PBF
VS-VSKT230-12PBF 1200 ASMTKT230-12PBF
VS-VSKT230-16PBF 1600 ASMTKT230-16PBF
VS-VSKT230-18PBF 1800 ASMTKT230-18PBF
VS-VSKT230-20PBF 2000 ASMTKT230-20PBF
VS-VSKK230PBF - Tiristor simple
VS-VSKK230-08PBF 230 (85) 800 7500 280 1.07 0.73 130 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKK230-08PBF
VS-VSKK230-12PBF 1200 ASMTKK230-12PBF
VS-VSKK230-16PBF 1600 ASMTKK230-16PBF
VS-VSKK230-18PBF 1800 ASMTKK230-18PBF
VS-VSKK230-20PBF 2000 ASMTKK230-20PBF
VS-VSKT250PBF - Medio puente
VS-VSKT250-04PBF 250 (85) 400 8500 361 1.00 0.57 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKT250-04PBF
VS-VSKT250-08PBF 800 ASMTKT250-08PBF
VS-VSKT250-10PBF 1000 ASMTKT250-10PBF
VS-VSKT250-12PBF 1200 ASMTKT250-12PBF
VS-VSKT250-14PBF 1400 ASMTKT250-14PBF
VS-VSKT250-16PBF 1600 ASMTKT250-16PBF
VS-VSKT250-18PBF 1800 ASMTKT250-18PBF
VS-VSKT250-20PBF 2000 ASMTKT250-20PBF
VS-VSKU250PBF - Cátodo común
VS-VSKU250-04PBF 250 (85) 400 8500 361 1.00 0.57 125 0.009 500 MAGN-A-PAK
115x50x52		 ASMTKU250-04PBF
VS-VSKU250-08PBF 800 ASMTKU250-08PBF
VS-VSKU250-10PBF 1000 ASMTKU250-10PBF
VS-VSKU250-12PBF 1200 ASMTKU250-12PBF
VS-VSKU250-14PBF 1400 ASMTKU250-14PBF
VS-VSKU250-16PBF 1600 ASMTKU250-16PBF
VS-VSKU250-18PBF 1800 ASMTKU250-18PBF
VS-VSKU250-20PBF 2000 ASMTKU250-20PBF

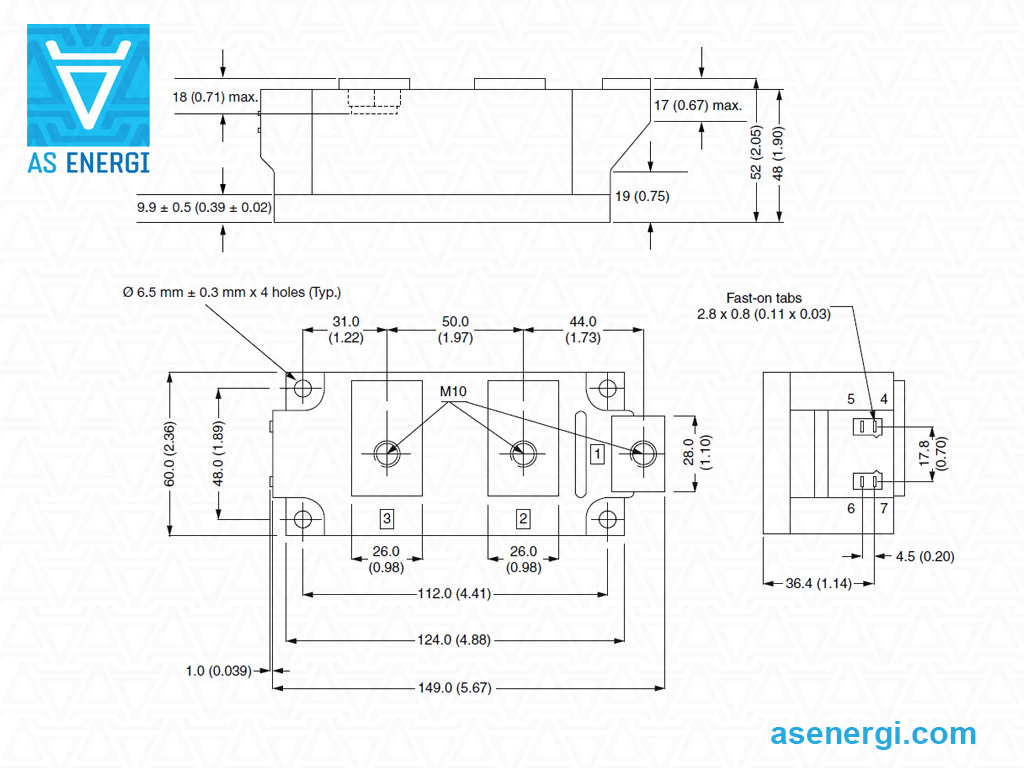

VS-VSKT500PBF - Medio puente
VS-VSKT500-08PBF 500 (82) 800 17800 1591 0.93 0.32 130 0.009 1500 Super MAGN-A-PAK
149х60х52		 ASMTKT500-08PBF
VS-VSKT500-12PBF 1200 ASMTKT500-12PBF
VS-VSKT500-14PBF 1400 ASMTKT500-14PBF
VS-VSKT500-16PBF 1600 ASMTKT500-16PBF

Recomendaciones para el montaje de módulos de potencia

Especificaciones del disipador de calor y preparación de la superficie

Para asegurar un buen contacto térmico y obtener los valores de resistencia térmica especificados en las hojas de datos, la superficie de contacto del disipador de calor debe estar limpia y libre de partículas de polvo. Es útil limpiar la superficie de montaje del disipador de calor con toallitas y un limpiador a base de alcohol, como el isopropanol, justo antes del proceso de montaje. Se deben cumplir las siguientes especificaciones mecánicas:
– La desigualdad del área de montaje del disipador de calor debe ser ≤ 50μm por cada 100 mm
– Rugosidad Rz: 10 μm
– No debe haber escalones > 10 μm

Especificación de la superficie del disipador de calor

Aplicación de pasta térmica

Se recomienda utilizar impresión con plantilla para aplicar el material de interfaz térmica. Se recomienda usar un grosor de pasta térmica en el rango de 50 μm a 100 μm. No se recomienda aplicar pasta térmica con rodillo para la producción en masa, ya que no se puede garantizar la reproducibilidad de un grosor de pasta térmica optimizado.

Par de apriete en el disipador de calor MS

Para asegurar los módulos de potencia, se recomienda encarecidamente el uso de tornillos de acero en combinación con arandelas adecuadas y arandelas de resorte o tornillos combinados. Se debe observar el valor de par de apriete especificado en la hoja de datos.

Se recomienda un par de apriete previo y un reapriete al valor de par especificado. Para el proceso de atornillado, la velocidad debe ser limitada y se recomienda una limitación suave del par para evitar picos de par que puedan ocurrir con destornilladores neumáticos.

Ejemplo de orden de montaje

Los tornillos deben apretarse en diagonal con el mismo par de apriete en varios pasos hasta alcanzar el valor de par de apriete especificado MS.

icon ¿Por qué elegir AS ENERGITM?

  • Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
  • Marca europea - calidad 100%, precio favorable, plazos de producción cortos
  • Más de 20 años de experiencia en la industria de semiconductores
  • Clientes de más de 50 países confían en nosotros
  • 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
  • Producimos análogos de productos de otros fabricantes
  • Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años



Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Certificados

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Informe de la prueba

Geografía de la asociación

AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Geografía

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

Logistics

AS ENERGITM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Para preguntas relacionadas con la adquisición de Módulos, Tiristores SCR, Diodos envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Productos destacados:



Etiquetas: Módulo tiristor de control de fase, módulo SCR, módulo tiristor-tiristor, módulo tiristor dual, módulo semiconductor de potencia, precio del módulo tiristor, ficha técnica del módulo SCR, certificado, fabricación, módulos tiristores de fábrica, especificaciones técnicas de los módulos tiristores de potencia



Home / Products / Semiconductores de potencia Reseñas / Módulos tiristores
^
