Diodos rectificadores estándar de potencia - Descripción general de la serie, especificaciones, hojas de datos

  1. ¿Qué es un diodo rectificador de potencia?
  2. Serie de diodos rectificadores estándar en diseño de caja de disco:
  3. Disipadores de Calor por Aire y Agua para Diodos Rectificadores de Tipo Disco
  4. Recomendaciones de Instalación para Diodos Rectificadores de Potencia Tipo Disco

¿Qué es un diodo rectificador estándar de potencia?

Cristal de silicio

Un diodo rectificador de alta potencia es un dispositivo semiconductor de estado sólido, unidireccional y no controlado, fabricado en silicio. Básicamente, el diodo es una estructura semiconductora de silicio de tipo p-n con conductividad unidireccional.

Diodos Rectificadores de Potencia, también conocidos como Diodos de Recuperación Normal o Diodos Rectificadores Estándar.

El diodo rectificador es un componente electrónico con dos electrodos: Cátodo y Ánodo. Su resistencia eléctrica depende fuertemente de la polaridad del voltaje aplicado y tiene una curva corriente-voltaje asimétrica según la dirección de la corriente.

Diodos rectificadores de potencia

La función principal de un diodo es actuar como un rectificador de corriente no controlado: cuando se aplica un voltaje "directo" (con un potencial más positivo en el ánodo), el diodo pasa a un estado de alta conductividad capaz de conducir una corriente "directa" elevada (en dirección del ánodo al cátodo). Cuando se aplica un voltaje "inverso" (con un potencial más positivo en el cátodo), el diodo cambia a un estado de baja conductividad capaz de bloquear el alto voltaje "inverso" conduciendo una mínima corriente de fuga inversa.

El tipo más común de diodo en la electrónica de potencia es el diodo de unión p-n. Una característica distintiva de un diodo de potencia es la presencia de al menos una capa débilmente dopada (de alta impedancia) entre la unión p-n y las superficies de la estructura (ánodo y cátodo). Es una capa "n-", es decir, una capa de conductividad tipo n con una concentración relativamente baja de impurezas dopantes donantes (resistividad relativamente alta).

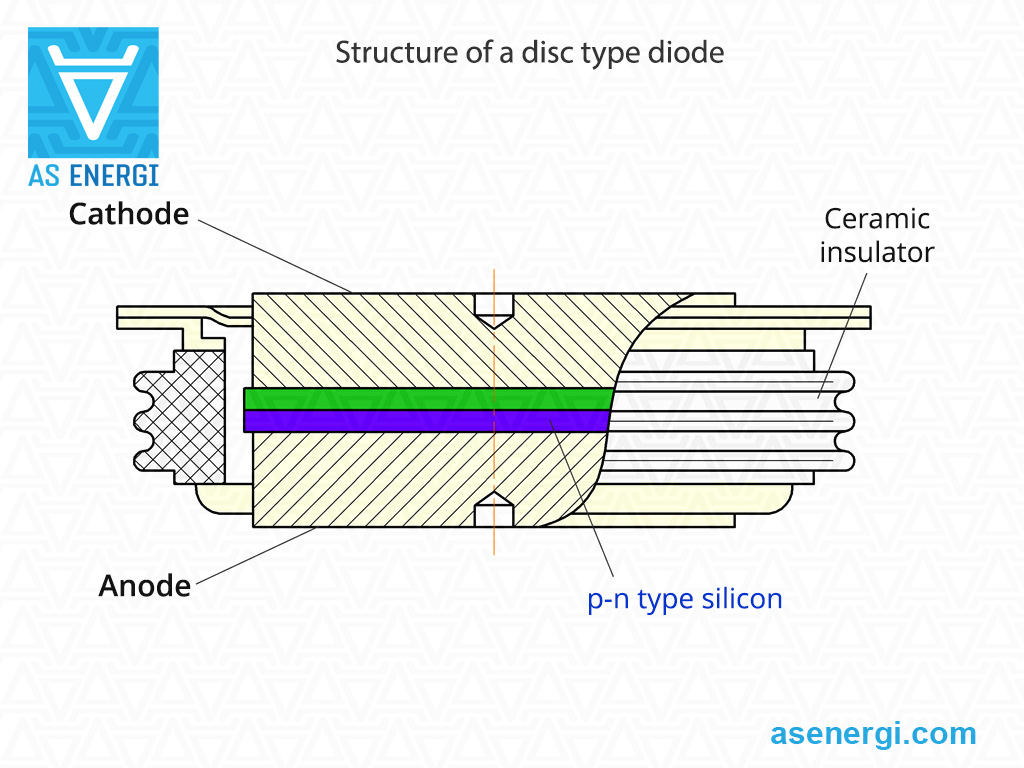

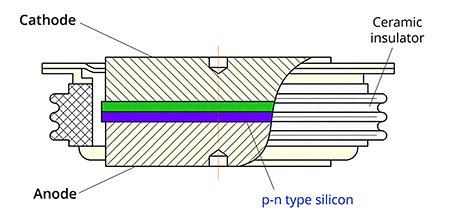

Estructura p-n del Diodo de Potencia

El elemento rectificador (silicio semiconductor) de un diodo está montado en una carcasa hermética.

p-n Estructura del diodo de potencia

Los diodos rectificadores de potencia están diseñados para operar en unidades rectificadoras que funcionan a frecuencias relativamente bajas: generalmente a una frecuencia industrial de 50 Hz o 60 Hz, y con menos frecuencia a frecuencias de hasta 500 Hz.

Para estos dispositivos semiconductores, el enfoque está en minimizar la pérdida de potencia en el estado de conducción mientras se proporciona un voltaje inverso definido. Los valores de Qrr y ERQ para estos diodos pueden ser muy grandes, lo que generalmente impide su uso a frecuencias más altas y en modos de frecuencia de pulso.

Los diodos rectificadores discretos de potencia están optimizados para la frecuencia de línea, tienen bajas pérdidas en el estado de conducción y son capaces de manejar corrientes altas, con una amplia experiencia en su uso en diversas industrias.

Los Diodos Rectificadores Estándar de Potencia se utilizan típicamente en diversos rectificadores de potencia, como equipos de soldadura y galvanoplastia, puentes rectificadores no controlados o semi-controlados, para prevenir los efectos perjudiciales de los sobrevoltajes de conmutación.

Todos los diodos rectificadores de tipo disco (tipo cápsula) presentados en este sitio tienen una carcasa cerámica estándar de tipo press-pack. Se presionan con una fuerza relativamente alta en disipadores de calor que también sirven como contactos eléctricos para los terminales del diodo.

Los diodos rectificadores disponibles en el sitio web de AS ENERGITM tienen los siguientes rangos de parámetros: la clasificación de corriente directa IFAV varía de 200A a 12000A (12kA), y el rango de voltaje de bloqueo inverso VRRM va de 200V a 10000V (10kV).

Hoy en día, los Diodos Rectificadores de Potencia son un componente clave en rectificadores de alta potencia, arrancadores suaves, fuentes de alimentación, conmutación AC/DC, rectificadores para grandes accionamientos AC, fundición de aluminio y otros procesos de refinado de metales, así como suministro ferroviario.

Consulta también los artículos: Tiristores de Control de Fase (PCT), Tiristores Rápidos, Tiristores de Conmutación Rápida, Módulos de Tiristores – Resumen de la Serie.

Para preguntas sobre la adquisición de Diodos Rectificadores, Tiristores SCR, Módulos de Diodos Tiristores, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
¡Para grandes cantidades, le proporcionaremos un precio individual!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Serie de diodos rectificadores estándar en diseño de caja de disco

Diodos Rectificadores de Potencia Serie D AS ENERGITM

Diodos Rectificadores Estándar Serie D AS ENERGITM en diseño de disco es un tipo de diodo de propósito general de tipo press pack, también conocido como Diodos de Recuperación Normal, que convierten corrientes DC y AC de 200A a 8000A a frecuencias de hasta 500Hz en circuitos con voltajes desde 200V hasta 10000V (10kV). Los diodos rectificadores están optimizados para la frecuencia de línea, tienen bajas pérdidas en el estado de conducción y son capaces de manejar corrientes altas.

D223
D133 ... D433
D143 ... D543
D153 ... D653
D163

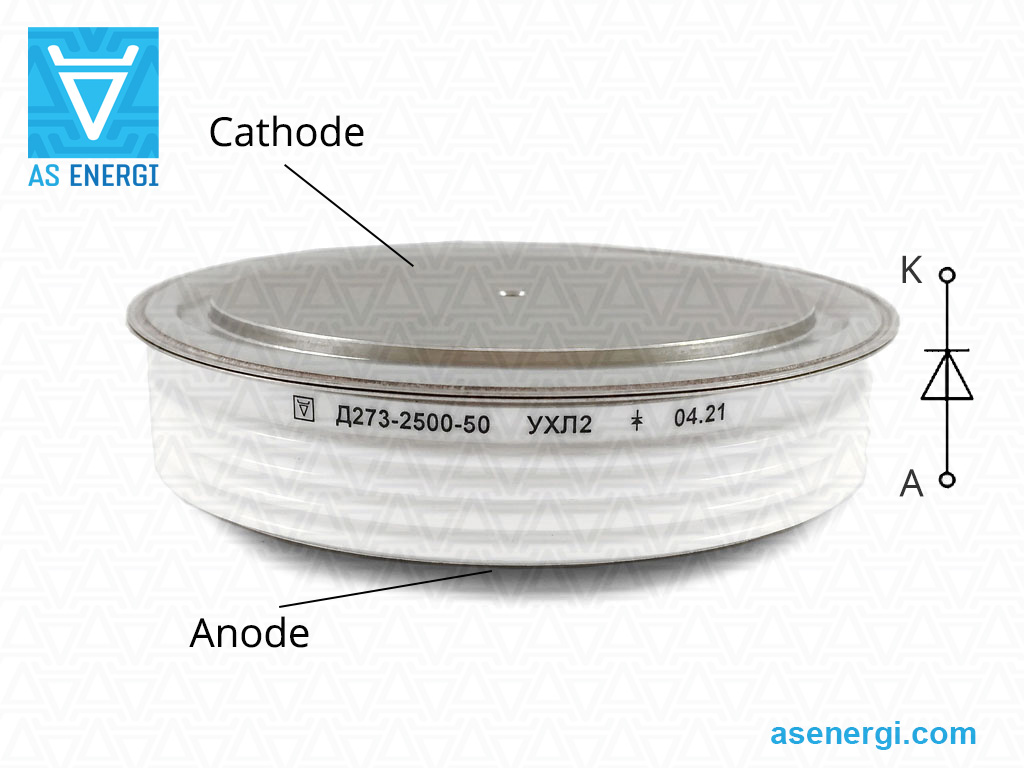

D173, D273, D373
D183
D193

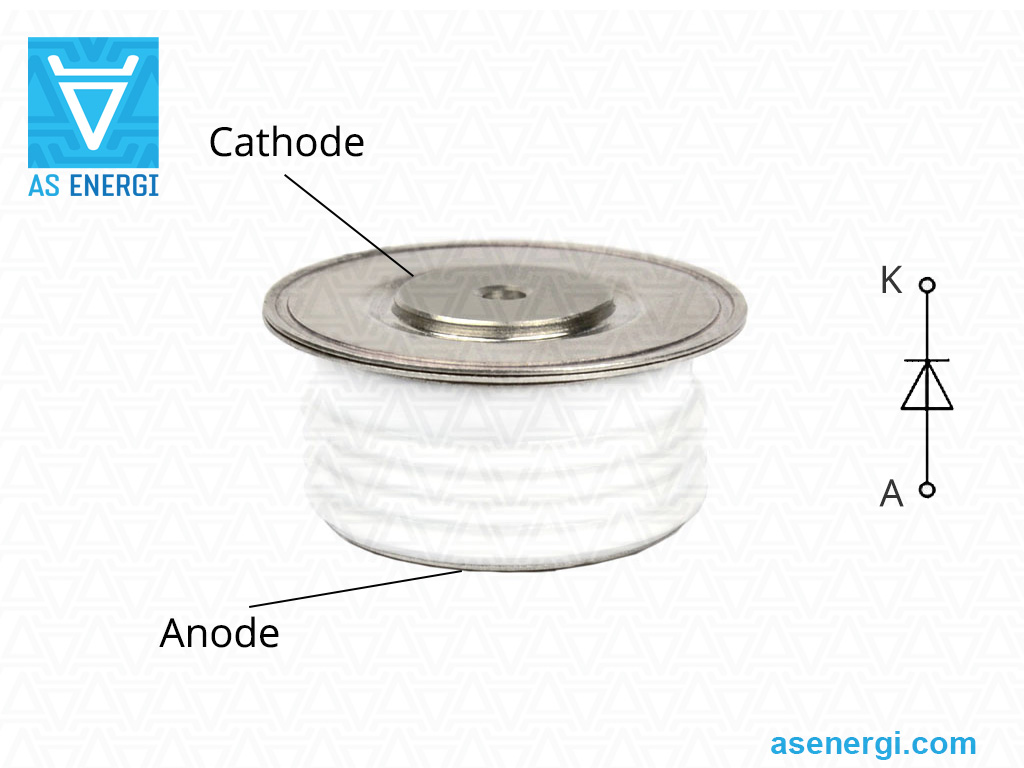

Diodos de potencia D223 (200A, 250A, 320A, 400A)

Diodos D223
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D223-200 a petición 5200 - 6500V 230A (85ºC) 52 - 65 100 g PD23 O123 Ficha de datos
D223-250 a petición 5200 - 6000V 300A (85ºC) 52 - 60 100 g PD23 O123 Ficha de datos
D223-320 a petición 4400 - 5200V 364A (85ºC) 44 - 52 100 g PD23 O123 Ficha de datos
D223-400 a petición 3400 - 4200V 530A (85ºC) 34 - 42 100 g PD23 O123 Ficha de datos

Especificaciones detalladas de los diodos de potencia D223

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D223-200 5200-6500 230(85) 360 3.0 140 2.60/628 1.00 3.10 35 45 0.085 6±1 0.1
D223-250 5200-6000 300(85) 470 3.5 150 2.45/785 0.92 2.20 35 61 0.085 6±1 0.1
D223-320 4400-5200 364(85) 570 4.2 160 2.05/1000 0.87 1.37 35 88 0.085 6±1 0.1
D223-400 3400-4200 530(85) 830 5.5 150 1.80/1256 0.85 0.85 35 151 0.085 6±1 0.1

Diodos de potencia D133 (400A, 500A, 630A, 800A, 1000A)

Diodos D133
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D133-400 a petición 1000 - 4000V 640A (100ºC)
730A (85ºC)		 10 - 40 180 g PD32 O143 Ficha de datos
D133-500 a petición 1000 - 2800V 910A (100ºC)
1020A (85ºC)		 10 - 28 180 g PD32 O143 Ficha de datos
D133-630 a petición 1000 - 3200V 1040A (100ºC)
1170A (85ºC)		 10 - 32 180 g PD32 O143 Ficha de datos
D133-800 a petición 400 - 2000V 1170A (100ºC)
1280A (85ºC)		 4 - 20 180 g PD32 O143, O343 Ficha de datos
D133-1000 a petición 400 - 2000V 1220A (100ºC)
1385A (85ºC)		 4 - 20 180 g PD32 O143, O343 Ficha de datos

Especificaciones detalladas de los diodos de potencia D133

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D133-400 1000-4000 640(100)
730(85)		 1140 7.0 160 2.10/1256 1.10 0.950 50 245 0.036 10 0.180
D133-500 1000-2800 910(100)
1020(85)		 1600 11.0 175 1.70/1570 1.00 0.570 50 605 0.036 10 0.180
D133-630 1000-3200 1040(100)
1170(85)		 1830 11.0 175 1.60/1978 1.10 0.350 35 605 0.036 10 0.180
D133-800 400-2000 1170(100)
1280(85)		 2000 12.0 175 1.60/2512 1.00 0.270 40 720 0.036 10 0.180
D133-1000 400-2000 1220(100)
1385(85)		 2170 16.0 175 1.55/3140 0.95 0.250 40 1280 0.036 10 0.180

Diodos de potencia D233 (400A, 500A, 630A, 800A, 1000A, 1600A)

Diodos D233
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D233-400 a petición 2400 - 4400V 400A (110ºC) 24 - 44 180 g PD32 O143, O243, O343 Ficha de datos
D233-500 a petición 1000 - 4400V 500A (110ºC)
593A (100ºC)		 10 - 44 180 g PD32 O143, O243, O343 Ficha de datos
D233-630 a petición 4400 - 5200V 630A (115ºC)
740A (85ºC)		 44 - 52 180 g PD32 O143, O243, O343 Ficha de datos
D233-800 a petición 3400 - 4400V 800A (115ºC)
920A (85ºC)		 34 - 44 180 g PD32 O143, O243, O343 Ficha de datos
D233-1000 a petición 2400 - 3400V 1000A (115ºC)
1240A (85ºC)		 24 - 34 180 g PD32
(D.B2)		 O143, O243, O343 Ficha de datos
D233-1600 a petición 400 - 800V 1600A (110ºC)
1640A (85ºC)		 4 - 8 180 g PD32 O143, O243, O343 Ficha de datos

Especificaciones detalladas de los diodos de potencia D233

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D233-400 2400-4400 400(110) 628 7.0 160 2.10/1256 0.90 0.416 40 110 0.036 10 0.18
D233-500 1000-4400 500(110)
593(100)		 785 7.5 150 2.00/1570 1.08 0.706 50 280 0.036 10 0.18
D233-630 4400-5200 630(115)
740(85)		 1162 6.0 150 2.60/1980 0.90 0.840 50 180 0.036 10 0.18
D233-800 3400-4400 800(115)
920(85)		 1444 7.5 160 2.30/2500 0.90 0.599 50 280 0.036 10 0.18
D233-1000 2400-3400 1000(115)
1240(85)		 1947 11.0 175 1.95/3140 0.85 0.380 50 605 0.036 10 0.18
D233-1600 400-800 1600(110)
1640(85)		 2512 16.0 190 1.50/5024 0.83 0.130 40 960 0.036 10 0.18

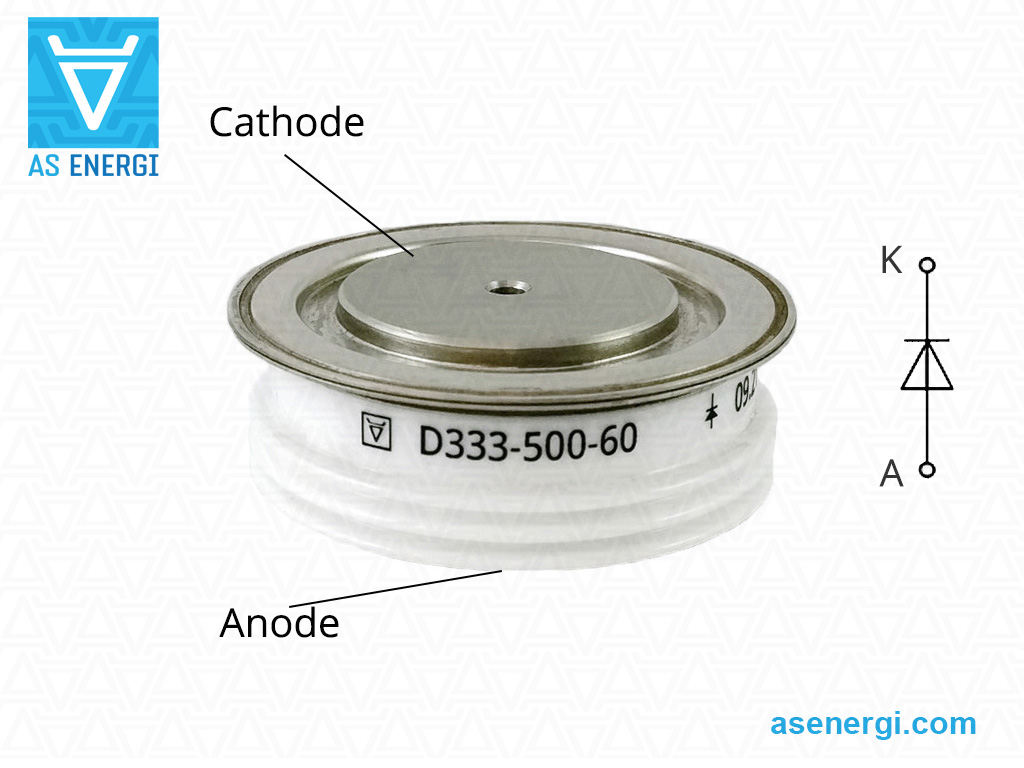

Diodos de potencia D333 (500A, 630A, 800A)

Diodos D333
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D333-500 a petición 3800 - 6000V 580A (85ºC) 38 - 60 180 g PD32

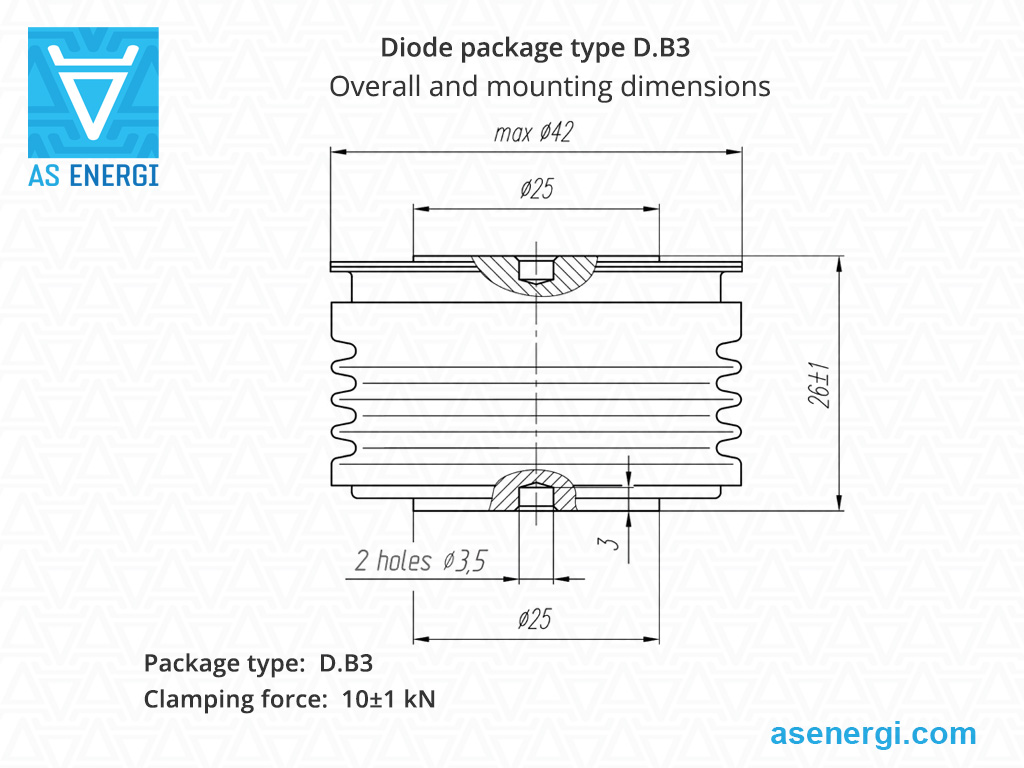

(D.B3)		 O143, O243, O343, OM103, OM104 Ficha de datos
D333-630 a petición 2000 - 2800V 630A (128ºC)
890A (100ºC)		 20 - 28 180 g D.B3 O143, O243, O343, OM103, OM104 Ficha de datos
D333-800 a petición 2000V 800A (134ºC)
1140A (100ºC)		 20 180 g D.B3 O143, O243, O343, OM103, OM104 Ficha de datos

Especificaciones detalladas de los diodos de potencia D333

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D333-500 3800-6000 580(85) 910 5.0 150 2.90/1570 1.00 1.42 50 125 0.036 10±1 0.18
D333-630 2000-2800 630(128)
890(100)		 989 10.0 175 1.60/1978 1.10 0.35 50 500 0.045 10±1 0.21
D333-800 2000 800(134)
1140(100)		 1256 12.0 190 1.60/2512 1.00 0.27 50 720 0.045 10±1 0.21

Diodos de potencia D433 (500A, 630A, 800A, 1000A)

Diodos D433
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D433-500 a petición 5200 - 6000V 580A (85ºC) 52 - 60 200 g PD33 O143, O243, O343, OM103, OM104 Ficha de datos
D433-630 a petición 4400 - 5200V 740A (85ºC) 44 - 52 200 g PD33 O143, O243, O343, OM103, OM104 Ficha de datos
D433-800 a petición 3400 - 4400V 920A (85ºC) 34 - 44 200 g PD33 O143, O243, O343, OM103, OM104 Ficha de datos
D433-1000 a petición 2400 - 3400V 1240A (85ºC) 24 - 34 200 g PD33 O143, O243, O343, OM103, OM104 Ficha de datos

Especificaciones detalladas de los diodos de potencia D433

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D433-500 5200-6000 580(85) 910 5.0 150 2.90/1570 1.00 1.42 50 125 0.036 9.5±0.5 0.20
D433-630 4400-5200 740(85) 1160 6.0 150 2.50/1980 0.90 0.84 50 180 0.036 9.5±0.5 0.20
D433-800 3400-4400 920(85) 1440 7.5 160 2.30/2500 0.90 0.60 50 280 0.036 9.5±0.5 0.20
D433-1000 2400-3400 1240(85) 1940 11.0 175 1.95/3140 0.85 0.38 50 605 0.036 9.5±0.5 0.20

Diodos de potencia D143 (630A, 800A, 1000A, 1250A, 2000A)

Diodos D143
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D143-630 a petición 2400 - 4000V 630A (112ºC)
750A (100ºC)		 24 - 40 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D143-800 a petición 1800 - 2800V 800A (136ºC)
1235A (100ºC)		 18 - 28 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D143-1000 a petición 400 - 1800V 1000A (148ºC)
1705A (100ºC)		 4 - 18 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D143-1250 a petición 1000 - 1800V 1250A (121ºC)
1500A (100ºC)		 10 - 18 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos

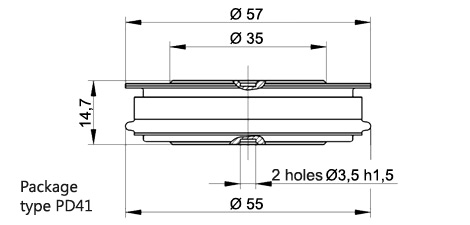

D143-2000 a petición 200 - 1000V 2400A (85ºC) 2 - 10 160 g PD41 O143, O243, O343, OM103, OM104 Ficha de datos

Especificaciones detalladas de los diodos de potencia D143

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D143-630 2400-4000 630 (112)
750 (100)		 989 10.5 150 2.10/1978 1.10 0.730 70 550 0.027 15 0.24
D143-800 1800-2800 800 (136)
1235 (100)		 1256 18.0 175 1.55/2512 1.00 0.410 70 1620 0.027 15 0.24
D143-1000 400-1800 1000 (148)
1705 (100)		 1570 18.0 190 1.55/3140 1.00 0.230 70 1620 0.027 15 0.24
D143-1250 1000-1800 1250 (121)
1500 (100)		 1963 22.0 190 1.65/3925 0.95 0.250 70 2420 0.032 15 0.24
D143-2000 200-1000 2400 (85) 3760 24.0 175 1.40/6280 0.73 0.110 70 2880 0.027 15 0.16

Diodos de potencia D243 (630A, 800A, 1000A, 1250A, 1600A)

Diodos D243
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D243-630 a petición 5200 - 6000V 840A (85ºC) 52 - 60 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D243-800 a petición 2400 - 4400V 800A (99ºC)
790A (100ºC)		 24 - 44 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D243-1000 a petición 2000 - 2600V 1000A (122ºC)
1280A (100ºC)		 20 - 26 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D243-1250 a petición 2400 - 3200V 1640A (85ºC) 24 - 32 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D243-1600 a petición 1200 - 2200V 2000A (85ºC) 12 - 22 160 g PD41 O143, O243, O343, OM103, OM104 Ficha de datos

Especificaciones detalladas de los diodos de potencia D243

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D243-630 5200-6000 840 (85) 1310 8.0 150 2.50/1980 0.90 0.900 70 320 0.027 15 0.24
D243-800 2400-4400 800 (99)
790 (100)		 1256 13.5 150 2.00/2512 1.00 0.500 70 910 0.032 15 0.24
D243-1000 2000-2600 1000 (122)
1280 (100)		 1570 19.0 175 1.65/3140 0.95 0.280 70 1805 0.032 15 0.24
D243-1250 2400-3200 1640 (85) 2570 18.5 175 1.85/3925 0.85 0.290 70 1710 0.027 15 0.24
D243-1600 1200-2200 2000 (85) 3140 22.0 175 1.60/5024 0.77 0.180 70 2420 0.027 15 0.16

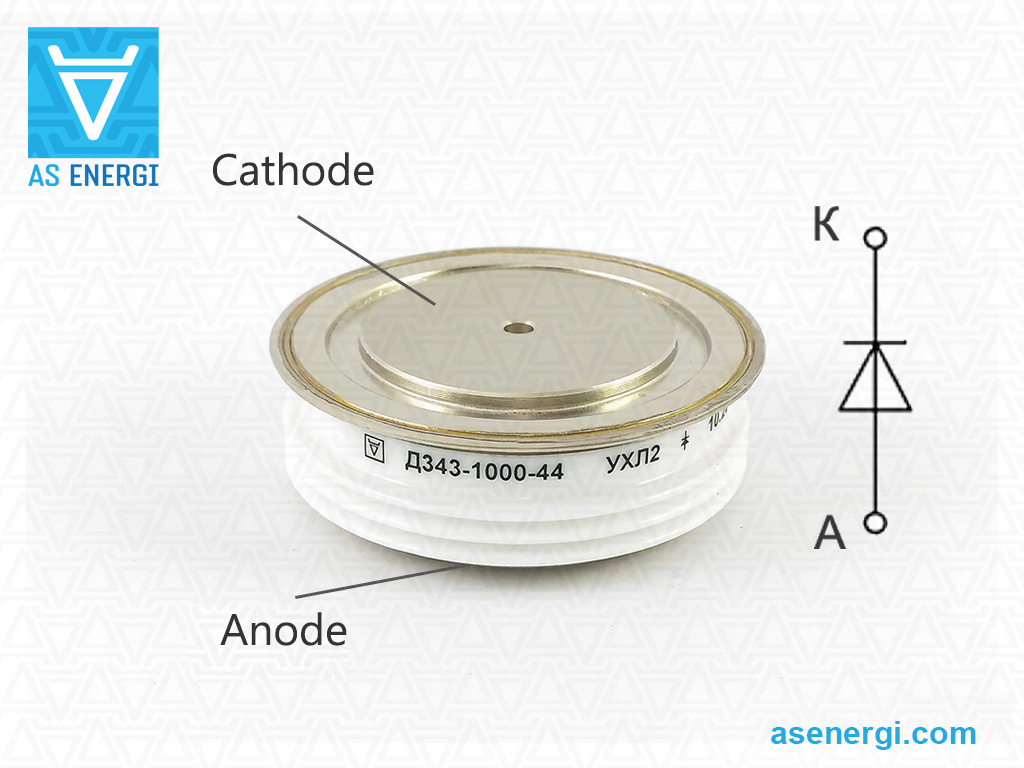

Diodos de potencia D343 (800A, 1000A, 1250A)

Diodos D343
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos

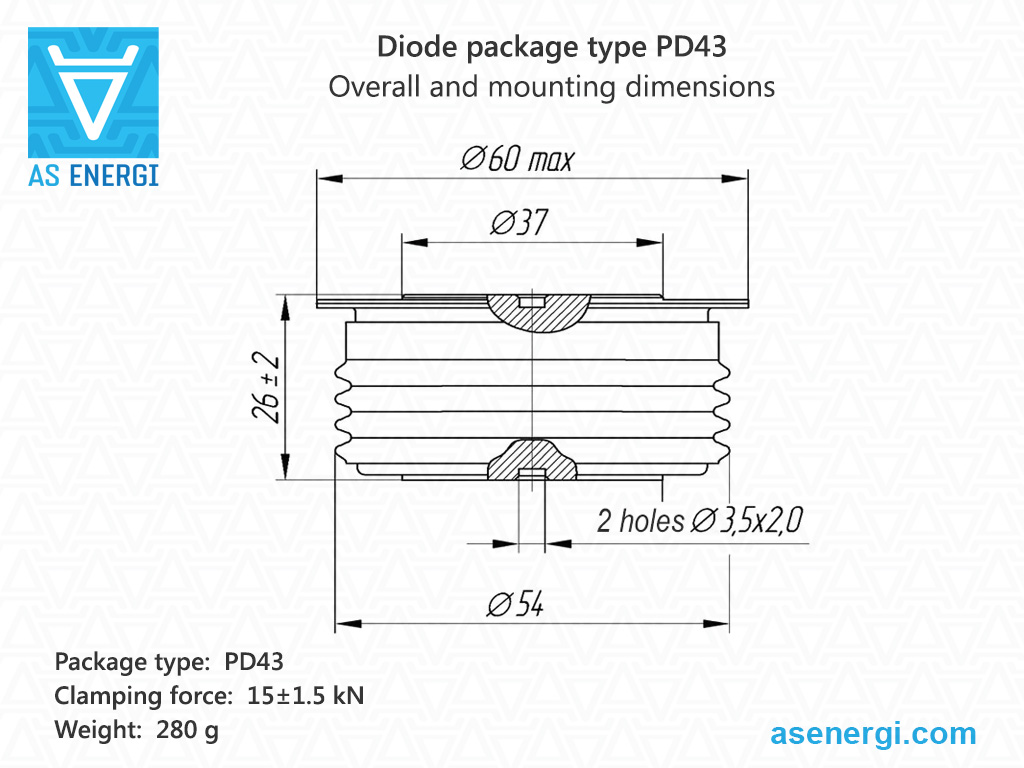

D343-800 a petición 4400 - 5200V 940A (85ºC) 44 - 52 280 g PD43 O143, O243, O343, OM103, OM104 Ficha de datos
D343-1000 a petición 3400 - 4400V 1210A (85ºC) 34 - 44 240 g PD42 O143, O243, O343, OM103, OM104 Ficha de datos
D343-1250 a petición 1000 - 1800V 1250A (114ºC)
1415A (100ºC)		 10 - 18 280 g PD43 (D.C3) O143, O243, O343, OM103, OM104 Ficha de datos

Especificaciones detalladas de los diodos de potencia D343

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D343-800 4400-5200 940 (85) 1470 9.5 150 2.45/2512 0.92 0.70 70 450 0.036 15 0.28
D343-1000 3400-4400 1210 (85) 1890 13.0 160 2.20/3140 0.90 0.46 70 845 0.027 15 0.24
D343-1250 1000-1800 1250 (144)
1415 (100)		 1963 20.0 190 1.65/3925 0.95 0.25 70 2000 0.036 15 0.28

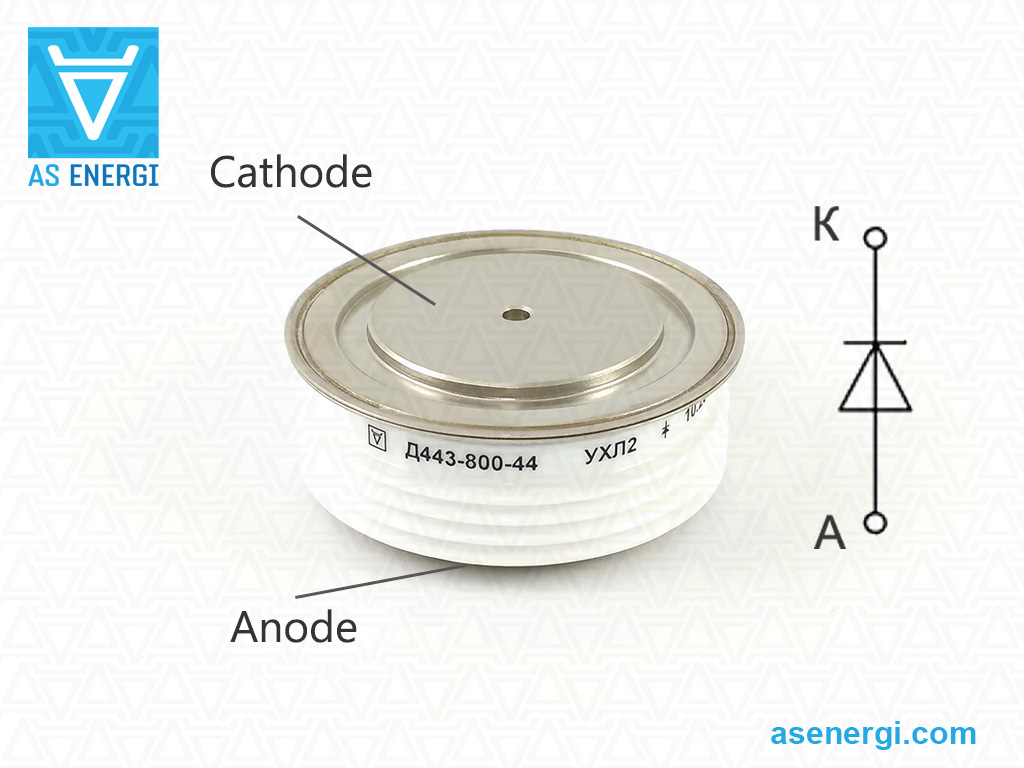

Diodos de potencia D443 (630A, 800A, 1000A)

Diodos D443
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D443-630 a petición 4400 - 5200V 740A (85ºC) 44 - 52 280 g PD43 O143, O243, O343, OM103, OM104 Ficha de datos
D443-800 a petición 3800 - 4400V 800A (94ºC)
745A (100ºC)		 38 - 44 280 g PD43 (D.C3) O143, O243, O343, OM103, OM104 Ficha de datos
D443-1000 a petición 2000 - 2600V 1000A (117ºC)
1205A (100ºC)		 20 - 26 280 g PD43 (D.C3) O143, O243, O343, OM103, OM104 Ficha de datos

Especificaciones detalladas de los diodos de potencia D443

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D443-630 4400-5200 740 (85) 1160 6.0 150 2.50/1980 0.90 0.84 50 180 0.036 15 0.28
D443-800 3800-4400 800 (94)
745 (100)		 1256 12.5 150 2.00/2512 1.00 0.50 70 780 0.036 15 0.28
D443-1000 2000-2600 1000 (117)
1205 (100)		 1570 18.0 175 1.65/3140 0.95 0.28 70 1620 0.036 15 0.28

Diodos de potencia D543 (500A, 630A)

Diodos D543
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos

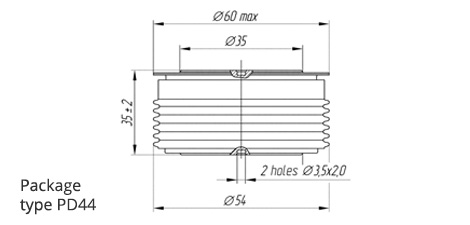

D543-500 a petición 9000 - 10000V 560A (85ºC) 90 - 100 320 g PD44 O143, O243, O343, OM103, OM104 Ficha de datos
D543-630 a petición 7000 - 8000V 651A (85ºC) 70 - 80 320 g PD44 O143, O243, O343, OM103, OM104 Ficha de datos

Especificaciones detalladas de los diodos de potencia D543

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D543-500 9000-10000 560(85) 879 10.0 140 2.90/1570 1.50 1.50 70 500 0.027 15±1.5 0.32
D543-630 7000-8000 651(85) 965 11.0 140 2.80/1978 1.20 1.20 70 640 0.027 15±1.5 0.32

Diodos de potencia D153 (1000A, 1250A, 1600A, 2000A, 2500A, 6300A)

Diodes D153
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D153-1000 a petición 5200 - 6000V 1470A (85ºC) 52 - 60 550 g PD53 O153, O253 Ficha de datos
D153-1250 a petición 4400 - 5200V 1650A (85ºC) 44 - 52 550 g PD53 O153, O253 Ficha de datos
D153-1600 a petición 3400 - 4400V 1820A (100ºC)
2100A (85ºC)		 34 - 44 550 g PD53 O153, O253 Ficha de datos
D153-2000 a petición 2400 - 3200V 2510A (100ºC)
2830A (85ºC)		 24 - 32 550 g PD53 O153, O253 Ficha de datos
D153-2500 a petición 1200 - 2200V 3440A (85ºC) 12 - 22 550 g PD53 O153, O253 Ficha de datos

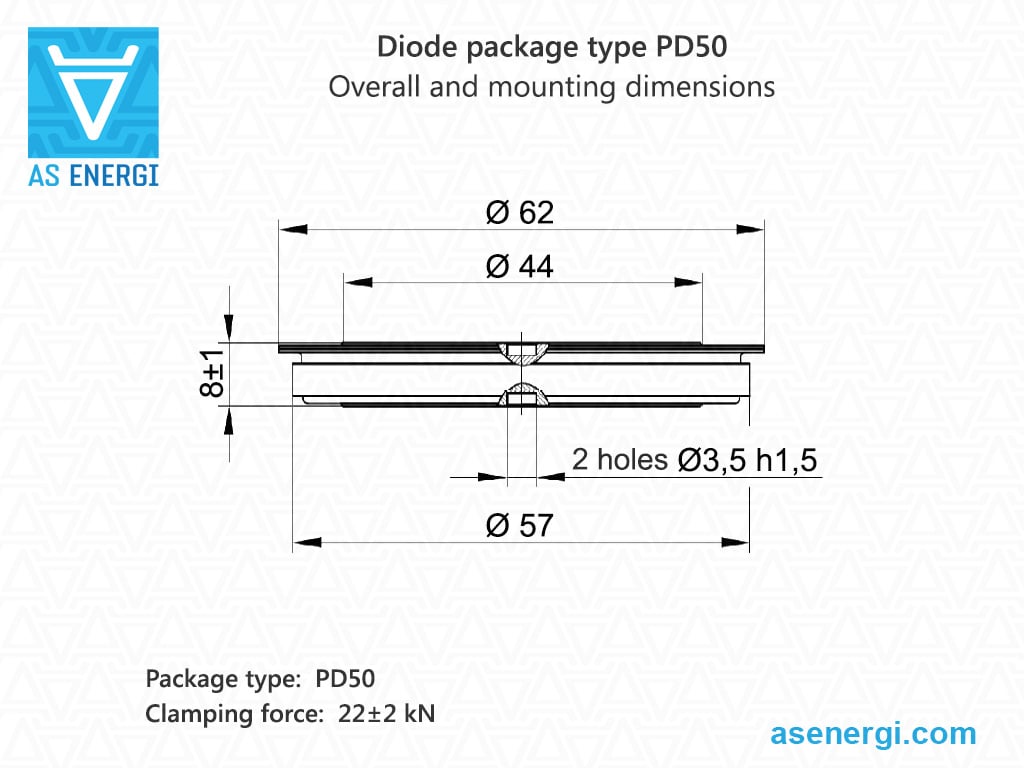

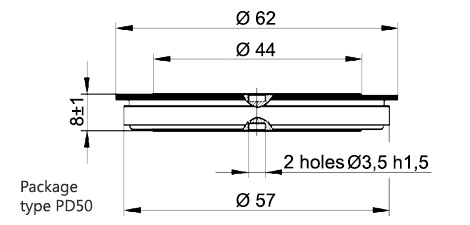

D153-6300 a petición 200 - 400V 6930A (85ºC) 2 - 4 130 g PD50 O153, O253 Ficha de datos

Especificaciones detalladas de los diodos de potencia D153

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D153-1000 5200-6000 1470 (85) 2300 20.0 150 2.0/4400 1.00 0.310 100 2000 0.018 26 0.55
D153-1250 4400-5200 1390 (100)
1650 (85)		 2590 25.0 150 1.95/3925 0.92 0.310 100 3125 0.018 26 0.55
D153-1600 3400-4400 1820 (100)
2100 (85)		 3290 27.0 160 1.80/5024 0.90 0.206 100 3645 0.018 26 0.55
D153-2000 2400-3200 2510 (100)
2830 (85)		 4440 33.0 175 1.80/6280 0.90 0.206 100 5445 0.018 26 0.55
D153-2500 1200-2200 3440 (85) 5400 37.0 175 1.35/7850 0.77 0.080 100 6845 0.018 26 0.55
D153-6300 200-400 6930 (85) 10880 50.0 180 1.15/5000 0.80 0.026 100 12500 0.011 22 0.13

Diodos de potencia D253 (1600A, 2000A, 2500A, 3200A, 4000A)

Diodes D253
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D253-1600 a petición 400 - 4400V 1820A (100ºC)
2100A (85ºC)		 4 - 44 550 g PD53 O153, O253 Ficha de datos
D253-2000 a petición 400 - 3200V 2830A (85ºC) 4 - 32 550 g PD53 O153, O253 Ficha de datos
D253-2500 a petición 1000 - 3600V 2530A (85ºC) 10 - 36 550 g PD53 O153, O253 Ficha de datos
D253-3200 a petición 400 - 800V 3615A (105ºC) 4 - 8 550 g PD53 O153, O253 Ficha de datos
D253-4000 a petición 200 - 1000V 4100A (85ºC) 2 - 10 550 g PD53 O153, O253 Ficha de datos

Especificaciones detalladas de los diodos de potencia D253

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D253-1600 400-4400 1820 (100)
2100 (85)		 3290 27.0 160 1.80/6510 0.90 0.206 100 3645 0.018 26 0.55
D253-2000 400-3200 2830 (85) 4440 33.0 175 1.80/8700 0.90 0.206 100 5445 0.018 26 0.55
D253-2500 1000-3600 2530 (85) 3925 33.0 160 1.70/7800 0.80 0.110 60 6845 0.018 26 0.55
D253-3200 400-800 3615 (105) 5024 45.0 190 1.40/11200 0.73 0.050 60 8500 0.018 26 0.55
D253-4000 200-1000 4100 (85) 6440 65.0 190 1.35/12560 0.82 0.037 100 21120 0.018 26 0.55

Diodos de potencia D353 (800A, 1250A, 1600A)

Diodos D353
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D353-800 a petición 4600 - 6000V 800A (100ºC) 46 - 60 550 g PD53 O153, O253 Ficha de datos
D353-1250 a petición 3000 - 3400V 1250A (100ºC) 30 - 34 550 g PD53 O153, O253 Ficha de datos
D353-1600 a petición 3000 - 3600V 1600A (133ºC)
2400A (100ºC)		 30 - 36 550 g PD53 O153, O253 Ficha de datos

Especificaciones detalladas de los diodos de potencia D353

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D353-800 4600-6000 800 (100) 1256 12.0 140 2.40/2512 1.31 0.74 100 720 0.018 26 0.55
D353-1250 3000-3400 1250 (100) 1962 24.0 175 2.20/3925 1.10 0.72 100 2880 0.018 26 0.55
D353-1600 3000-3600 1600 (133)
2400 (100)		 2535 26.0 175 2.00/5024 0.85 0.15 100 3380 0.018 26 0.55

Diodos de potencia D453 (630A, 800A, 1250A)

Diodos D453
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D453-630 a petición 9000 - 10000V 630A (100ºC)
794A (85ºC)		 90 - 100 580 g PD54 O153, O253 Ficha de datos
D453-800 a petición 7000 - 8000V 800A (100ºC)
933A (85ºC)		 70 - 80 580 g PD54 O153, O253 Ficha de datos
D453-1250 a petición 4600 - 6500V 1250A (100ºC)
1495A (85ºC)		 46 - 65 550 g PD53 O153, O253 Ficha de datos

Especificaciones detalladas de los diodos de potencia D453

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A(°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D453-630 9000-10000 630 (100)
794 (85)		 1247 22.0 140 2.60/1978 1.50 1.20 100 2420 0.018 26 0.58
D453-800 7000-8000 800 (100)
933 (85)		 1256 23.0 140 2.40/2512 1.20 0.90 100 1365 0.018 26 0.58
D453-1250 4600-6500 1250 (100)
1495 (85)		 1963 18.0 150 2.40/3925 0.95 0.40 100 1620 0.018 26 0.55

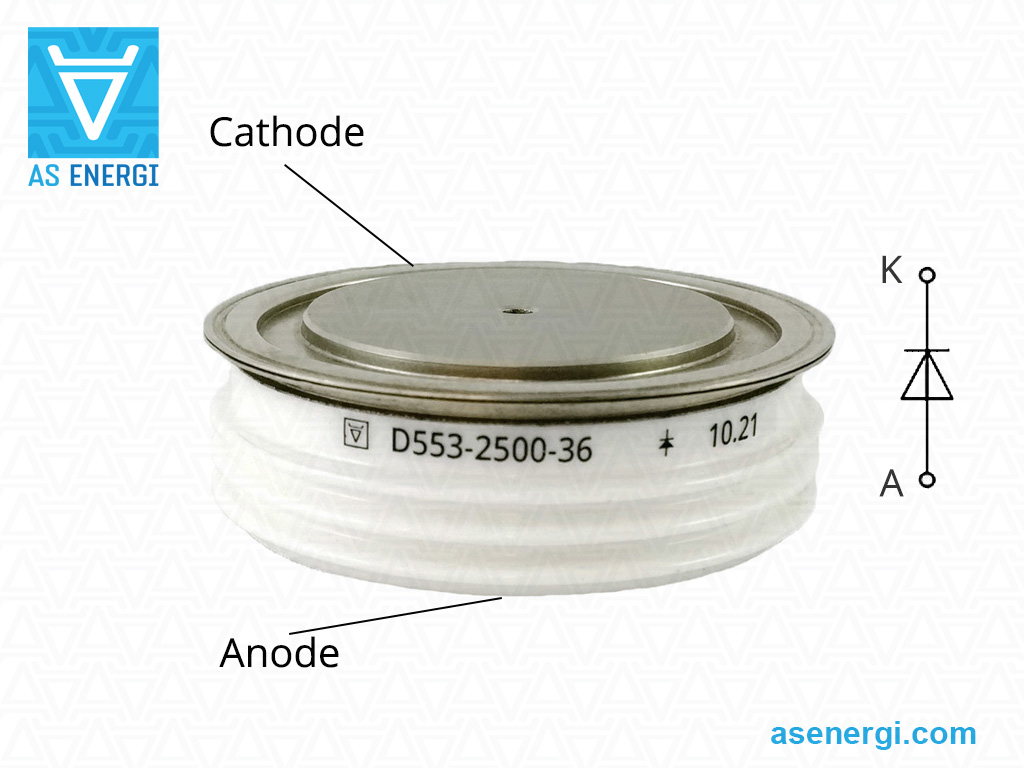

Diodos de potencia D553 (1600A, 2000A, 2500A)

Diodos D553
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D553-1600 a petición 3400 - 4400V 1600A (100ºC)
1990A (85ºC)		 34 - 44 550 g PD53 O153, O253 Ficha de datos
D553-2000 a petición 1200 - 3800V 2000A (100ºC)
2305A (85ºC)		 12 - 38 550 g PD53 O153, O253 Ficha de datos
D553-2500 a petición 1200 - 3600V 2500A (100ºC)
2524A (85ºC)		 12 - 36 550 g PD53 O153, O253 Ficha de datos

Especificaciones detalladas de los diodos de potencia D553

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A(°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D553-1600 3400-4400 1600 (100)
1990 (85)		 2512 33 160 1.85/5024 0.98 0.17 60 13000 0.018 26 0.55
D553-2000 1200-3800 2000 (100)
2305 (85)		 3140 33 160 1.75/6280 0.98 0.12 60 13000 0.018 26 0.55
D553-2500 1200-3600 2500 (100)
2524 (85)		 3925 36 160 1.70/7850 0.94 0.097 60 13000 0.018 26 0.55

Diodos de potencia D653 (2000A, 2500A)

Diodos D653
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D653-2000 a petición 3400 - 3800V 2000A (100ºC)
2305A (85ºC)		 34 - 38 850 g PD54 O153, O253 Ficha de datos
D653-2500 a petición 3400 - 3600V 2500A (100ºC)
2524A (85ºC)		 34 - 36 850 g PD54 O153, O253 Ficha de datos

Especificaciones detalladas de los diodos de potencia D653

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A(°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D653-2000 3400-3800 2000 (100)
2305 (85)		 3140 33.0 160 1.75/6280 1.00 0.12 60 13000 0.018 26 0.850
D653-2500 3400-3600 2500 (100)
2524 (85)		 3925 36.0 160 1.70/7850 0.95 0.095 60 13000 0.018 26 0.850

Diodos de potencia D163 (1250A, 1600A, 2000A, 2500A, 3200A, 4000A)

Diodos D163
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos

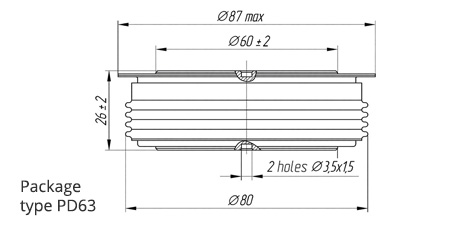

D163-1250 a petición 5200 - 6500V 1490A (85ºC) 52 - 65 710 g PD63 O173, O273 Ficha de datos
D163-1600 a petición 4400 - 5200V 1980A (85ºC) 44 - 52 710 g PD63 O173, O273 Ficha de datos
D163-2000 a petición 3400 - 4400V 2520A (85ºC) 34 - 44 710 g PD63 O173, O273 Ficha de datos
D163-2500 a petición 2400 - 3200V 3380A (85ºC) 24 - 32 710 g PD63 O173, O273 Ficha de datos
D163-3200 a petición 1200 - 2200V 4080A (85ºC) 12 - 22 710 g PD63 O173, O273 Ficha de datos
D163-4000 a petición 200 - 1000V 4700A (85ºC) 2 - 10 710 g PD63 O173, O273 Ficha de datos

Especificaciones detalladas de los diodos de potencia D163

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D163-1250 5200-6500 1490(85) 2340 21 140 1.95/3900 1.00 0.350 100 2205 0.016 30±3 0.71
D163-1600 4400-5200 1980(85) 3108 28 150 1.90/5000 0.92 0.230 100 3920 0.016 30±3 0.71
D163-2000 3400-4400 2520(85) 3956 31 160 1.77/6280 0.90 0.154 100 4805 0.016 30±3 0.71
D163-2500 2400-3200 3380(85) 5306 42 175 1.60/7850 0.85 0.097 150 8820 0.016 30±3 0.71
D163-3200 1200-2200 4080(85) 6405 48 175 1.35/10050 0.77 0.060 150 11520 0.016 30±3 0.71
D163-4000 200-1000 4700(85) 7380 55 175 1.30/12560 0.73 0.040 150 15125 0.015 30±3 0.71

Diodos de potencia D173 (2000A, 2500A, 3200A, 4000A, 5000A, 6300A)

Diodos D173
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D173-2000 a petición 5200 - 6500V 2530A (85ºC) 52 - 65 1200 g PD73 O173, O273 Ficha de datos
D173-2500 a petición 4400 - 5200V 3060A (85ºC) 44 - 52 1200 g PD73 O173, O273 Ficha de datos
D173-3200 a petición 3400 - 4400V 3940A (85ºC) 34 - 44 1200 g PD73 O173, O273 Ficha de datos
D173-4000 a petición 2400 - 3200V 5290A (85ºC) 24 - 32 1200 g PD73 O173, O273 Ficha de datos
D173-5000 a petición 1200 - 2200V 6410A (85ºC) 12 - 22 1200 g PD73 O173, O273 Ficha de datos
D173-6300 a petición 200 - 1000V 7530A (85ºC) 2 - 10 1200 g PD73 O173, O273 Ficha de datos

Especificaciones detalladas de los diodos de potencia D173

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D173-2000 5200-6500 2530(85) 4330 29 150 2.25/6280 1.00 0.250 150 4205 0.010 45±5 1.2
D173-2500 4400-5200 3060(85) 4800 37 150 1.95/7850 0.95 0.155 150 6845 0.010 45±5 1.2
D173-3200 3400-4400 3940(85) 6180 43 160 1.8/10048 0.90 0.103 150 9245 0.010 45±5 1.2
D173-4000 2400-3200 5290(85) 8305 53 175 1.60/12560 0.85 0.065 150 14045 0.010 45±5 1.2
D173-5000 1200-2200 6410(85) 10063 65 175 1.35/15700 0.77 0.040 150 21125 0.010 45±5 1.2
D173-6300 200-1000 7530(85) 11820 75 175 1.30/19782 0.73 0.025 150 28125 0.010 47.5±2.5 1.2

Diodos de potencia D273, D373 (1250A, 1600A, 2500A)

Diodos D273, D373
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos
D273-2500 a petición 4600 - 5000V 2500A (111ºC)
2938A (100ºC)		 46 - 50 1500 g D.F3 O173, O273 Ficha de datos

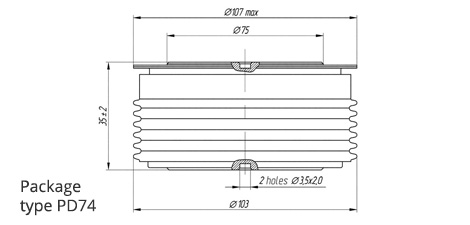

D373-1250 a petición 9000 - 10000V 1403A (85ºC) 90 - 100 1300 g PD74 O173, O273 Ficha de datos
D373-1600 a petición 7000 - 8000V 1830A (85ºC) 70 - 80 1300 g PD74 O173, O273 Ficha de datos

Especificaciones detalladas de los diodos de potencia D273, D373

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A(°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D273-2500 4600-5000 2500 (111)
2938 (100)		 3925 64.0 150 1.90/7850 0.88 0.156 150 20400 0.0085 45±5 1.500
D373-1250 9000-10000 1403(85) 2200 23 140 1.90/3900 1.50 0.70 200 2645 0.010 45±5 1.3
D373-1600 7000-8000 1830(85) 2873 24 140 1.80/3900 1.20 0.40 200 2880 0.010 45±5 1.3

Diodos de potencia D183 (2500A, 3200A, 4000A, 5000A, 6300A)

Diodos D183
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos

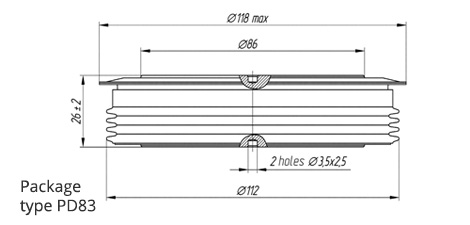

D183-2500 a petición 5200 - 6500V 3170A (85ºC) 52 - 65 1500 g PD83 O193, OM109, OM209 Ficha de datos
D183-3200 a petición 4400 - 5000V 4000A (85ºC) 44 - 50 1500 g PD83 O193, OM109, OM209 Ficha de datos
D183-4000 a petición 3400 - 4200V 4680A (85ºC) 34 - 42 1500 g PD83 O193, OM109, OM209 Ficha de datos
D183-5000 a petición 2400 - 3200V 5690A (85ºC) 24 - 32 1500 g PD83 O193, OM109, OM209 Ficha de datos
D183-6300 a petición 1200 - 2200V 7460A (85ºC) 12 - 22 1500 g PD83 O193, OM109, OM209 Ficha de datos

Especificaciones detalladas de los diodos de potencia D183

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D183-2500 5200-6500 3170(85) 4980 40 150 2.00/7850 1.00 0.200 150 8000 0.008 70±10 1.5
D183-3200 4400-5000 4000(85) 6280 50 150 1.90/10050 0.95 0.110 150 12500 0.008 70±10 1.5
D183-4000 3400-4200 4680(85) 7350 60 160 1.85/12560 0.90 0.095 150 18000 0.008 70±10 1.5
D183-5000 2400-3200 5690(85) 8930 80 175 1.80/15700 0.85 0.080 150 32000 0.008 70±10 1.5
D183-6300 1200-2200 7460(85) 11712 90 175 1.55/19780 0.77 0.040 100 40500 0.008 70±10 1.5

Diodos de potencia D193 (3200A, 4000A, 5000A, 6300A, 8000A)

Diodos D193
Serie Precio Tensión
VRRM		 Corriente media hacia delante
IF(AV) (TC, ºC)		 Código de tensión
VRRM / 100		 Peso Tipo de envase Disipador térmico Ficha de datos

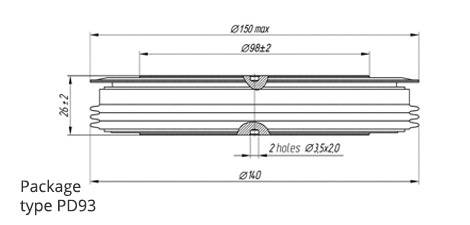

D193-3200 a petición 5200 - 6500V 4180A (85ºC) 52 - 65 3000 g PD93
(D.G1)		 O193, OM109, OM209 Ficha de datos
D193-4000 a petición 4400 - 5000V 4950A (85ºC) 44 - 50 3000 g PD93 O193, OM109, OM209 Ficha de datos
D193-5000 a petición 3400 - 4200V 7300A (85ºC) 34 - 42 3000 g PD93 O193, OM109, OM209 Ficha de datos
D193-6300 a petición 2400 - 3200V 8500A (85ºC) 24 - 32 3000 g PD93 O193, OM109, OM209 Ficha de datos
D193-8000 a petición 1200 - 2200V 9100A (85ºC) 12 - 22 3000 g PD93 O193, OM109, OM209 Ficha de datos

Especificaciones detalladas de los diodos de potencia D193

Serie VRRM IF(AV)
(TC)		 IFRMS IFSM Tjm VFM/IFM VF(TO) rT IRRM i2·t Rth(j-c) Fm W
V A (°C) A kA °C V/A V mΩ mA kA2·s °C/W kN kg
D193-3200 5200-6500 4180(85) 6560 45 150 1.90/10050 1.00 0.135 200 10120 0.0065 90±10 3.0
D193-4000 4400-5000 4950(85) 7770 58 150 1.80/12560 0.94 0.088 200 16820 0.0065 90±10 3.0
D193-5000 3400-4200 7300(85) 11460 67 160 1.65/15700 0.85 0.040 200 22440 0.0065 90±10 3.0
D193-6300 2400-3200 8500(85) 13345 90 175 1.60/19780 0.85 0.037 150 40500 0.0065 90±10 3.0
D193-8000 1200-2200 9100(85) 14300 98 175 1.50/25100 0.85 0.029 150 48000 0.0065 90±10 3.0

Diodos Rectificadores Estándar ABB Power Grids (Hitachi Energy)

Diodos Rectificadores Estándar serie 5SDD ABB Power Grids (Hitachi Energy) están disponibles con clasificaciones de corriente directa IFAV de 600A a 7500A y voltajes de bloqueo inverso VRRM de 600V a 6500V.

Características de los Diodos Rectificadores Estándar: optimizados para la frecuencia de línea; bajas pérdidas en el estado de conducción y conmutación; capacidad óptima de manejo de potencia; alta corriente de ruptura en el caso.

Tipo IF(AV)M
(TC=85°C)		 VRRM VRSM IFSM VF0 rF Tvj max Rth(j-c) Rth(c-h) Fm
±10%		 Paquete Sustitución
AS ENERGITM		 Ficha de datos
A V V kA V mΩ ºC K/kW K/kW kN PDF

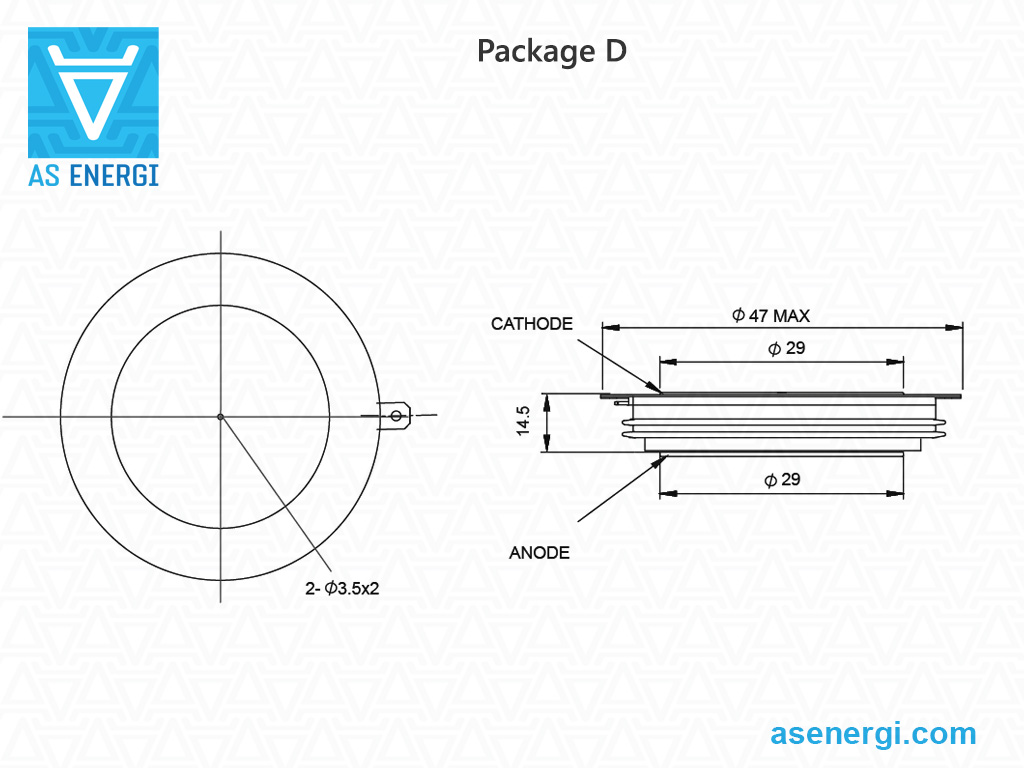

5SDD 06D6000 662 6000 6000 10.5 1.066 0.778 150 42.0 8.0 10 D ADD 600-60-D-00
5SDD 08D5000 1028 5000 5000 12.0 0.890 0.487 160 32.0 8.0 10 D ADD 800-50-D-00

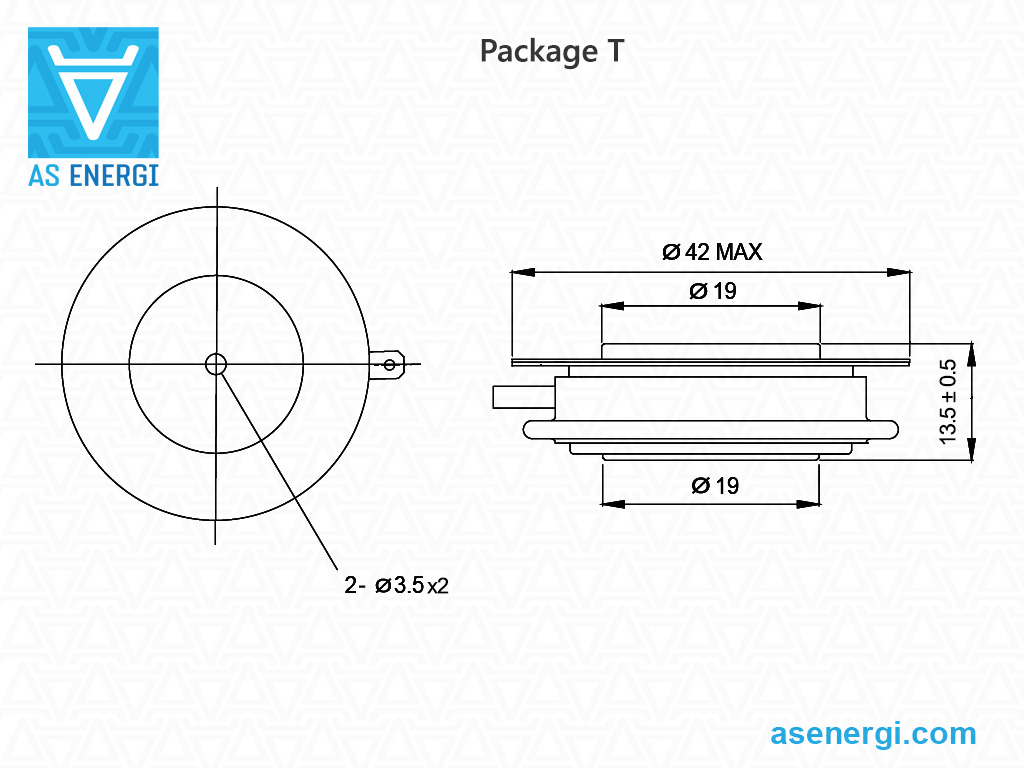

5SDD 08T5000 1028 5000 5000 12.0 0.894 0.487 160 32.0 8.0 10 T1 ADD 800-50-T-00
5SDD 09D6000 845 6000 6000 11.0 0.893 0.647 150 32.0 8.0 10 D ADD 900-60-D-00
5SDD 10T1800 1013 1800 1800 13.0 0.934 0.257 150 38.0 12.0 10 T1 ADD 1000-18-T-00

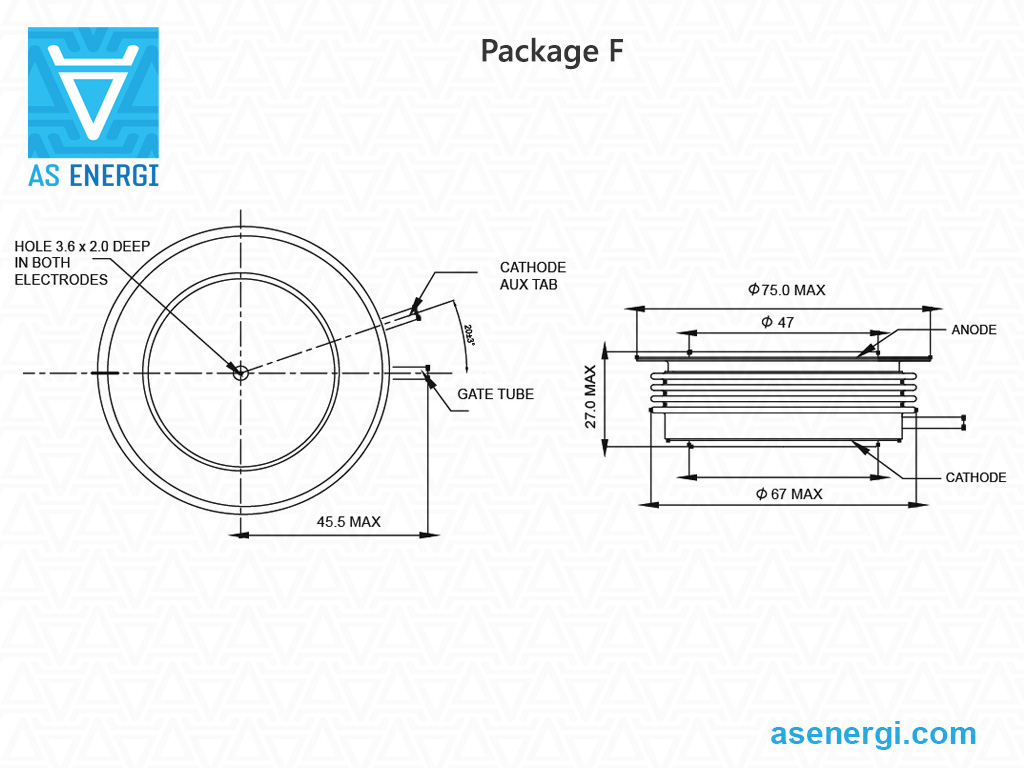

5SDD 10F6000 1363 6000 6000 17.5 1.015 0.407 150 20.0 5.0 22 F ADD 1000-60-F-00
5SDD 11D2800 1285 2800 3000 15.0 0.933 0.242 160 32.0 8.0 10 D ADD 1100-28-D-00
5SDD 11T2800 1285 2800 2800 15.0 0.933 0.242 160 32.0 8.0 10 T1 ADD 1100-28-T-00
5SDD 14F6000 1363 6000 6000 17.5 1.015 0.407 150 20.0 5.0 22 F ADD 1400-60-F-00
5SDD 17F6000 1704 6000 6000 19.0 0.894 0.344 150 15.0 4.0 22 F ADD 1700-60-F-00
5SDD 19T3000 1926 3000 3000 26.0 0.972 0.149 150 18.5 4.0 25 T2 ADD 1900-30-T-00
5SDD 20F5000 1980 5000 5200 24.0 0.940 0.284 160 15.0 4.0 22 F ADD 2000-50-F-00
5SDD 24F2800 2600 2800 3000 30.0 0.910 0.135 160 15.0 4.0 22 F ADD 2400-28-F-00
5SDD 31H6000 3201 6000 6000 40.0 0.944 0.166 150 8.0 2.5 50 H ADD 3100-60-H-00
5SDD 31K6000 3097 6000 6000 40.0 0.894 0.166 150 9.2 2.5 50 K ADD 3100-60-K-00

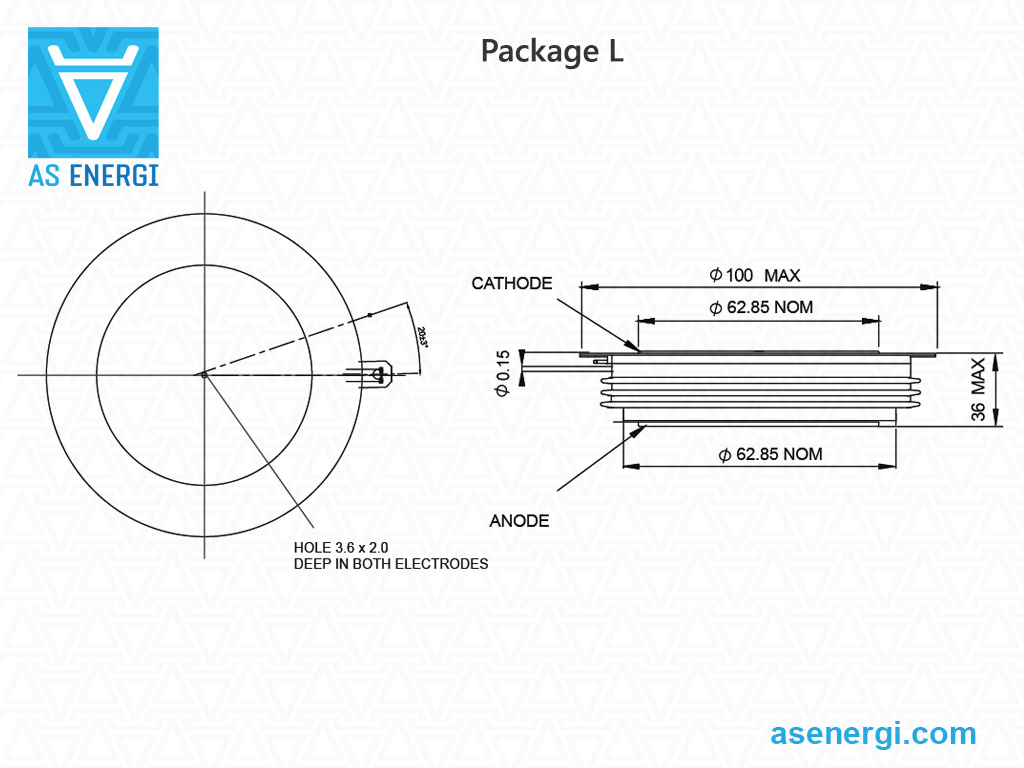

5SDD 33L5500 3480 5000 5500 46.0 0.940 0.147 150 7.0 1.5 70 L ADD 3300-55-L-00
5SDD 36K5000 3638 5000 5000 45.0 0.903 0.136 160 9.2 2.5 50 K ADD 3600-50-K-00
5SDD 38F2000 3730 2000 2000 34.0 0.915 0.088 190 15.0 4.0 22 F ADD 3800-20-F-00
5SDD 38H5000 3814 5000 5000 45.0 0.903 0.136 160 8.0 2.5 50 H ADD 3800-50-H-00
5SDD 39K4000 3941 4000 4000 46.0 0.905 0.109 160 9.2 2.5 50 K ADD 3900-40-K-00
5SDD 40H4000 3850 4000 4000 46.0 0.900 0.133 160 8.0 2.5 50 H ADD 4000-40-H-00
5SDD 41H4000 4136 4000 4000 46.0 0.905 0.109 160 8.0 2.5 50 H ADD 4100-40-H-00
5SDD 48H3200 4710 3200 3200 61.0 0.992 0.067 160 8.0 2.5 50 H ADD 4800-32-H-00
5SDD 50N5500 4570 5000 5500 73.0 0.800 0.107 150 5.7 1.0 90 N ADD 5000-55-N-00
5SDD 50N6000 4210 6000 6000 71.2 0.800 0.134 150 5.7 1.0 90 N ADD 5000-60-N-00
5SDD 51L2800 5380 2000 2800 65.0 0.770 0.082 175 8.0 3.0 70 L ADD 5100-28-L-00
5SDD 54N4000 5200 3600 4000 85.0 0.800 0.086 150 5.7 1.0 90 N ADD 5400-40-N-00
5SDD 57N6500 5700 6500 6500 82.0 0.770 0.096 160 4.7 1.0 90 N ADD 5700-65-N-00
5SDD 60N2800 6830 2000 2800 87.0 0.800 0.050 160 5.7 1.0 90 N ADD 6000-28-N-00
5SDD 60Q2800 7385 2000 2800 87.0 0.800 0.050 160 5.0 1.0 90 Q ADD 6000-28-Q-00
5SDD 65H2400 6520 2400 2400 59.0 0.870 0.057 190 8.0 2.5 50 H ADD 6500-24-H-00
5SDD 70H2000 7030 2000 2000 65.0 0.861 0.046 190 8.0 2.5 50 H ADD 7000-20-H-00

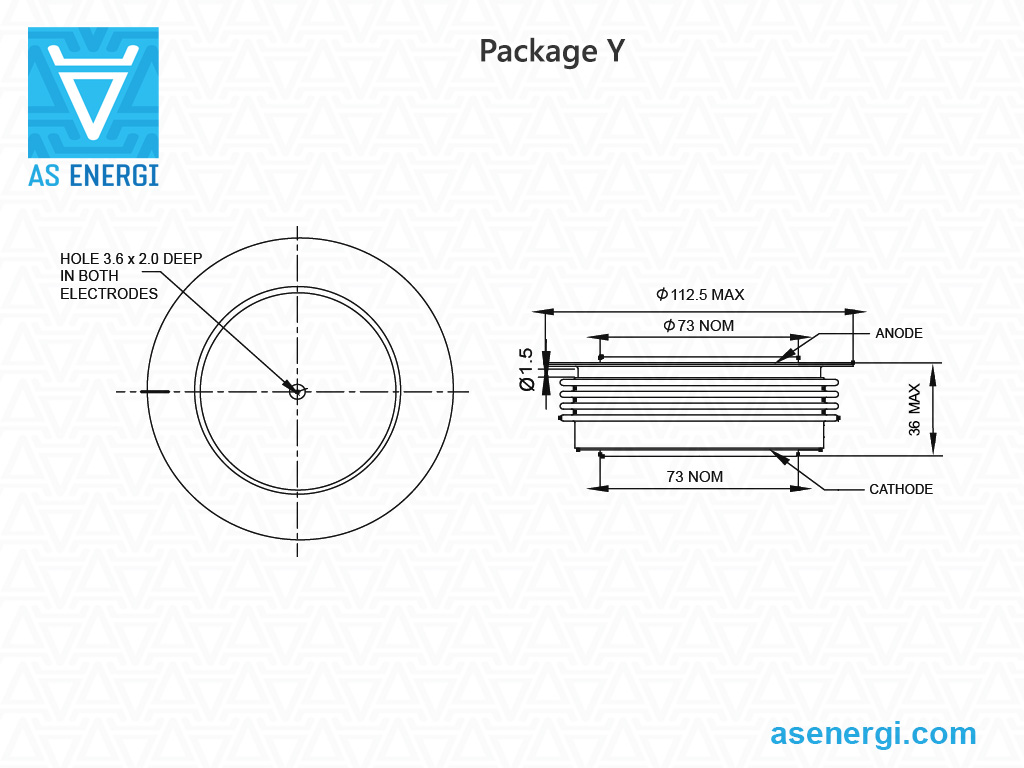

5SDD 75Y8500 6720 8500 8500 121 0.945 0.118 150 3.0 0.6 190 Y ADD 7500-85-Y-00

Diodos Rectificadores Estándar Infineon Technologies

Diodos Rectificadores Estándar Infineon Technologies que convierten corrientes DC y AC de 200A a 7500A en circuitos con voltajes desde 200V hasta 9000V

Tipo VRRM IF(AV)M
(TC, °C)		 IFSM I2t VT0 rT Tvj max Rth(j-c) Fm Paquete Sustitución
AS ENERGITM		 Ficha de datos
V A A kA2·s V mΩ ºC K/kW kN PDF
Diodos rectificadores hasta 800 V
D650N02T 200 651 (100) 510 130 0.70 0.51 180 81.0 2.6-4.6 D42.14K0 ADD650N02T
D650N06T 600 ADD650N06T
D970N06T 600 972 (100) 8800 387 0.70 0.31 180 57.0 3.9-7.6 D42.14K0 ADD970N06T
D2450N02T 200 2450 (100) 28500 4061 0.70 0.0975 180 25.3 12.0-24.0 D58.14K0 ADD2450N02T
D2450N04T 400 ADD2450N04T
D2450N06T 600 ADD2450N06T
D5810N04T VF 400 5800 (58) 70000 24500 0.70 0.04 180 17.0 30.0-60.0 D75.26K0 ADD5810N04T VF
D5810N06T VF 600 ADD5810N06T VF
D8320N04T VF 400 8320 (56) 95000 45000 0.70 0.02 180 12.5 40.0-80.0 D100.26K0 ADD8320N04T VF
D8320N06T VF 600 ADD8320N06T VF
Diodos rectificadores hasta 1800 V
D1050N18T 1800 1050 (130) 18500 1710 0.81 0.17 180 38.0 10.0-24.0 D58.26K0 ADD1050N18T
D1230N14T 1400 1234 (100) 11800 696 0.81 0.28 180 39.0 6.0-15.0 D48.14K0 ADD1230N14T
D1230N16T 1600 ADD1230N16T
D1230N18T 1800 ADD1230N18T
Diodos rectificadores hasta 3000 V
D820N22T 2200 818 (100) 9000 405 0.83 0.52 160 39.0 6.0-15.0 D48.14K0 ADD820N22T
D950N18T 1800 950 (100) 10250 525 0.70 0.50 180 45.0 6.0-12.0 D42.14K0 ADD950N18T
D950N22T 2200 ADD950N22T
D1030N22T 2200 1030 (100) 14500 1051 0.82 0.28 160 38.0 10.0-24.0 D58.26K0 ADD1030N22T
D1030N26T 2600 ADD1030N26T
D2200N20T VF 2000 2200 (100) 35000 6125 0.83 0.15 160 17.0 24.0-60.0 D75.26K0 ADD2200N20T VF
D2200N22T VF 2400 ADD2200N22T VF
D2200N24T VF 2400 ADD2200N24T VF
D2520N22T VF 2200 2520 (100) 35000 6125 0.73 0.10 175 22.0 15.0-24.0 D76.26K0 ADD2520N22T VF
D2650N24T VF 2400 2650 (100) 41000 5611 0.82 0.15 180 16.9 24.0-60.0 D75.26K0 ADD2650N24T VF
D4201N20T 2000 4240 (100) 73500 27000 0.67 0.08 160 9.2 36.0-52.0 D120.35K ADD4201N20T
D4201N22T 2200 ADD4201N22T
D4810N22T VF 2200 4810 (100) 60000 18000 0.83 0.06 160 8.0 42.0-95.0 D111.26K0 ADD4810N22T VF
D4810N28T VF 2800 ADD4810N28T VF
Diodos rectificadores hasta 5000 V
D740N44T 4400 750 (100) 11000 605 0.85 0.650 160 39.0 10-24 D58.26K0 ADD740N44T
D740N48T 4800 ADD740N48T
D1800N40T VF 4000 1800 (100) 27500 3781 0.85 0.250 160 16.9 24-60 D75.26K0 ADD1800N40T VF
D1800N43T VF 4300 ADD1800N43T VF
D1800N44T VF 4400 ADD1800N44T VF
D1800N46T VF 4600 ADD1800N46T VF
D1800N48T VF 4800 ADD1800N48T VF
D2201N45T 4500 2060 (100) 38000 7220 0.69 0.206 140 11.2 27-45 D100.26K0 ADD2201N45T
D3501N40T 4000 3470 (100) 56000 15700 0.73 0.130 160 9.2 36-52 D120.35K ADD3501N40T
D3501N42T 4200 ADD3501N42T
D6001N50T 5000 5790 (100) 110000 60500 0.80 0.090 160 4.6 63-91 D150.26K ADD6001N50T
Diodos rectificadores hasta 10000 V
D471N90T 9000 550 (100) 10000 500 1.04 1.78 160 31.5 10-16 D58.26K0 ADD471N90T
D711N60T 6000 770 (100) 10500 550 0.84 0.87 160 31.5 10-16 D58.26K0 ADD711N60T
D711N65T 6500 ADD711N65T
D711N68T 6800 ADD711N68T
D1481N65T VF 6500 1590 (100) 24500 3000 0.75 0.42 160 15.8 15-36 D76.26K ADD1481N65T VF
D1481N68T VF 6800 ADD1481N68T VF
D1721NH90T 9000 1670 (85) 35000 5780 1.36 0.65 140 7.5 36-52 D120.26K ADD1721NH90T
D2601N85T 8500 2200 (100) 50000 12500 0.94 0.41 160 8.55 36-52 D120.26K ADD2601N85T
D2601N90T 9000 ADD2601N90T
D2601NH90T 9000 1440 (85) 22000 12500 0.94 0.41 160 8.55 36-52 D120.26K ADD2601NH90T
D3001N68T 6800 2800 (100) 53000 14040 0.84 0.22 160 9.2 36-52 D120.35K ADD3001N68T
D3041N60T 6000 2930 (100) 53000 14040 0.84 0.22 160 8.55 36-52 D120.35K ADD3041N60T
D3041N65T 6500 ADD3041N65T
D3041N68T 6800 ADD3041N68T

Diodos rectificadores estándar Westcode (IXYS UK Westcode, Littelfuse Technology)

Diodos Rectificadores Estándar Westcode (IXYS UK Westcode, Tecnología Littelfuse)

Diodos Rectificadores Littelfuse Technology, anteriormente Westcode Semiconductors, están disponibles con calificaciones de corriente directa IFAV desde 500A hasta 12100A (12kA) y tensiones de bloqueo inverso VRRM desde 200V hasta 7200V.

Características: rendimiento y fiabilidad de clase líder; optimizados para frecuencia de línea; bajas pérdidas en el estado de conducción; alta capacidad de manejo de voltaje inverso y corriente, alta capacidad de sobrecarga.

Tipo VRRM IF(AV)
(TC=55°C)		 IFSM I2t VT0 rT Tvj max Rth(j-c) Caso Dimensiones
ØDxØdxH		 Sustitución
AS ENERGITM		 Ficha de datos
V A A A2·s V mΩ ºC K/W mm PDF
W0507YH360 3600 505 7600 289x103 0.970 0.880 160 0.1000 W3 42x25x26 ADDW0507YH360
W0507YH420 4200 ADDW0507YH420
W0507YH450 4500 ADDW0507YH450
W0642WC160 1600 680 5500 151x103 1.070 0.676 190 0.0900 W1 42x19x14 ADDW0642WC160
W0642WC200 2000 ADDW0642WC200
W0642WC240 2400 ADDW0642WC240
W0790LG650 6500 790 6000 180x103 0.919 1.249 150 0.0394 W120 58x34x35 ADDW0790LG650
W0790LG680 6800 ADDW0790LG680
W0790LG720 7200 ADDW0790LG720
W0880LC650 6500 880 6000 180x103 0.919 1.249 150 0.0330 W4 58x34x27 ADDW0880LC650 -
W0880LC720 7200 ADDW0880LC720
W0925LG500 5000 925 7200 259x103 1.000 0.702 150 0.0394 W120 58x34x35 ADDW0925LG500
W0925LG560 5600 ADDW0925LG560
W0925LG600 6000 ADDW0925LG600
W0944WC120 1200 944 9000 405x103 0.790 0.342 190 0.0900 W1 42x19x14 ADDW0944WC120
W0944WC150 1500 ADDW0944WC150
W1032LC500 5000 1032 7200 259x103 1.000 0.702 150 0.0330 W4 58x34x27 ADDW1032LC500
W1032LC560 5600 ADDW1032LC560
W1032LC600 6000 ADDW1032LC600
W1060LG420 4200 1060 9200 423x103 1.000 0.575 160 0.0394 W120 58x34x35 ADDW1060LG420 -
W1060LG450 4500 ADDW1060LG450
W1074YC200 2000 1074 10800 583x103 0.920 0.390 160 0.0500 W2 42x25x14 ADDW1074YC200
W1074YC260 2600 ADDW1074YC260
W1074YC320 3200 ADDW1074YC320
W1074YH200 2000 1074 10800 583x103 0.920 0.390 160 0.0500 W3 42x25x26 ADDW1074YH200
W1074YH260 2600 ADDW1074YH260
W1074YH320 3200 ADDW1074YH320
W1185LC300 3000 1185 9200 423x103 1.000 0.575 160 0.0330 W4 58x34x27 ADDW1185LC300
W1185LC380 3800 ADDW1185LC380
W1185LC420 4200 ADDW1185LC420
W1185LC450 4500 ADDW1185LC450
W1260LG320 3200 1260 10600 562x103 0.900 0.388 160 0.0394 W120 58x34x35 ADDW1260LG320 -
W1260LG360 3600 ADDW1260LG360
W1263YC160 1600 1263 11700 684x103 0.870 0.330 175 0.0500 W2 42x25x14 ADDW1263YC160
W1263YC200 2000 ADDW1263YC200
W1263YC220 2200 ADDW1263YC220
W1263YC250 2500 ADDW1263YC250
W1263YH160 1600 1263 11700 684x103 0.870 0.330 175 0.0500 W3 42x25x26 ADDW1263YH160
W1263YH200 2000 ADDW1263YH200
W1263YH220 2000 ADDW1263YH220
W1263YH250 2500 ADDW1263YH250
W1360LG240 2400 1360 12700 800x103 0.870 0.323 160 0.0394 W120 58x34x35 ADDW1360LG240
W1360LG300 3000 ADDW1360LG300
W1411LC300 3000 1411 10600 562x103 0.900 0.388 160 0.0330 W4 58x34x27 ADDW1411LC300
W1411LC320 3200 ADDW1411LC320
W1411LC360 3600 ADDW1411LC360
W1520NC500 5000 1478 12000 720x103 0.904 0.552 150 0.0220 W5 74x47x27 ADDW1520NC500
W1520NC600 6000 ADDW1520NC600
W1524LC240 2400 1524 12700 800x103 0.870 0.323 160 0.0330 W4 58x34x27 ADDW1524LC240
W1524LC300 3000 ADDW1524LC300
W1730JK240 2400 1730 12700 800x103 0.870 0.323 160 0.0270 W113 50x32x14 ADDW1730JK240 -
W1730JK280 2800 ADDW1730JK280
W1748LC180 1800 1748 15400 118x103 0.87 0.28 175 0.0330 W4 58x34x27 ADDW1748LC180
W1748LC220 2200 ADDW1748LC220
W1748LC250 2500 ADDW1748LC250
W1856NC400 4000 1856 16000 128x103 0.975 0.348 160 0.0220 W5 74x47x27 ADDW1856NC400
W1856NC460 4600 ADDW1856NC460
W1856NC480 4800 ADDW1856NC480
W1856NC500 5000 ADDW1856NC500
W1975MC650 6500 1975 18000 1.62x106 0.950 0.510 150 0.0140 W54 74x50x26 ADDW1975MC650
W1975MC680 6800 ADDW1975MC680
W1975MC720 7200 ADDW1975MC720
W1980JK180 1800 1980 15400 1.18x106 0.870 0.280 175 0.0270 W113 50x32x14 ADDW1980JK180
W1980JK220 2200 ADDW1980JK220
W2054NC360 3600 2054 19000 1.81x106 0.800 0.300 160 0.0220 W5 74x47x27 ADDW2054NC360
W2054NC420 4200 ADDW2054NC420
W2054NC450 4500 ADDW2054NC450
W2058LC100 1000 2058 19500 1.90x106 0.790 0.192 175 0.0330 W4 58x34x27 ADDW2058LC100
W2058LC120 1200 ADDW2058LC120
W2058LC140 1400 ADDW2058LC140
W2115MC520 5200 2122 19000 1.81x106 1.074 0.405 150 0.0140 W54 74x50x26 ADDW2115MC520
W2115MC560 5600 ADDW2115MC560
W2115MC600 6000 ADDW2115MC600
W2134NC300 3000 2134 20000 2.00x106 0.865 0.260 160 0.0220 W5 74x47x27 ADDW2134NC300
W2134NC360 3600 ADDW2134NC360
W2134NC400 4000 ADDW2134NC400
W2340JK120 1200 2340 19500 1.90x106 0.790 0.192 175 0.0270 W113 50x32x14 ADDW2340JK120 -
W2340JK150 1500 ADDW2340JK150
W2624NC200 2000 2624 28000 3.92x106 0.780 0.160 160 0.0220 W5 74x47x27 ADDW2624NC200
W2624NC250 2500 ADDW2624NC250
W2624NC240 2400 ADDW2624NC240
W2624NC280 2800 ADDW2624NC280
W2624ND240 2400 2624 28000 3.92x106 0.780 0.160 160 0.0220 W37 74x47x21 ADDW2624ND240
W2624ND280 2800 ADDW2624ND280
W2820VC360 3600 2820 26200 3.43x106 1.300 0.147 160 0.0160 W6 102x63x34 ADDW2820VC360
W2820VC420 4200 ADDW2820VC420
W2820VC450 4500 ADDW2820VC450
W2820VF360 3600 2820 26200 3.43x106 1.300 0.147 160 0.0160 W43 100x63x26 ADDW2820VF360
W2820VF420 4200 ADDW2820VF420
W2820VF450 4500 ADDW2820VF450
W2830HE520 5200 2830 32000 5.12x106 0.910 0.260 150 0.0123 W123 100x66x35 ADDW2830HE520
W2830HE560 5600 ADDW2830HE560
W2830HE600 6000 ADDW2830HE600
W2840QA180 1800 2840 20000 2.00x106 0.940 0.139 180 0.0230 W117 60x38x26 ADDW2840QA180
W2840QA220 2200 ADDW2840QA220
W2865HA680 6800 2862 32400 5.25x106 0.982 0.308 150 0.0105 W121 100x66x26 ADDW2865HA680
W2865HA720 7200 ADDW2865HA720
W2899MC420 4200 2899 25400 3.23x106 0.996 0.222 160 0.0140 W54 74x50x26 ADDW2899MC420
W2899MC460 4600 ADDW2899MC460
W2899MC480 4800 ADDW2899MC480
W3082MC420 4200 3120 26000 3.38x106 0.923 0.192 160 0.0140 W54 74x50x26 ADDW3082MC420
W3082MC440 4400 ADDW3082MC440
W3082MC450 4500 ADDW3082MC450
W3090HA520 5200 3110 32000 5.12x106 0.910 0.260 150 0.0105 W121 100x66x26 ADDW3090HA520
W3090HA560 5600 ADDW3090HA560
W3090HA600 6000 ADDW3090HA600
W3128VC300 3000 3128 30000 4.50x106 0.875 0.158 160 0.0160 W6 102x63x34 ADDW3128VC300
W3128VC360 3600 ADDW3128VC360
W3128VC400 4000 ADDW3128VC400
W3128VF300 3000 3128 30000 4.50x106 0.875 0.158 160 0.0160 W43 100x63x26 ADDW3128VF300
W3128VF360 3600 ADDW3128VF360
W3128VF400 4000 ADDW3128VF400
W3270NC20A 2000 3239 27600 3.81x106 0.818 0.108 175 0.0220 W5 74x47x27 ADDW3270NC20A
W3270NC22A 2200 ADDW3270NC22A
W3270NC180 1800 3270 28000 3.92x106 0.826 0.104 175 0.0220 W5 74x47x27 ADDW3270NC180
W3270NC200 2000 ADDW3270NC200
W3270NC220 2200 ADDW3270NC220

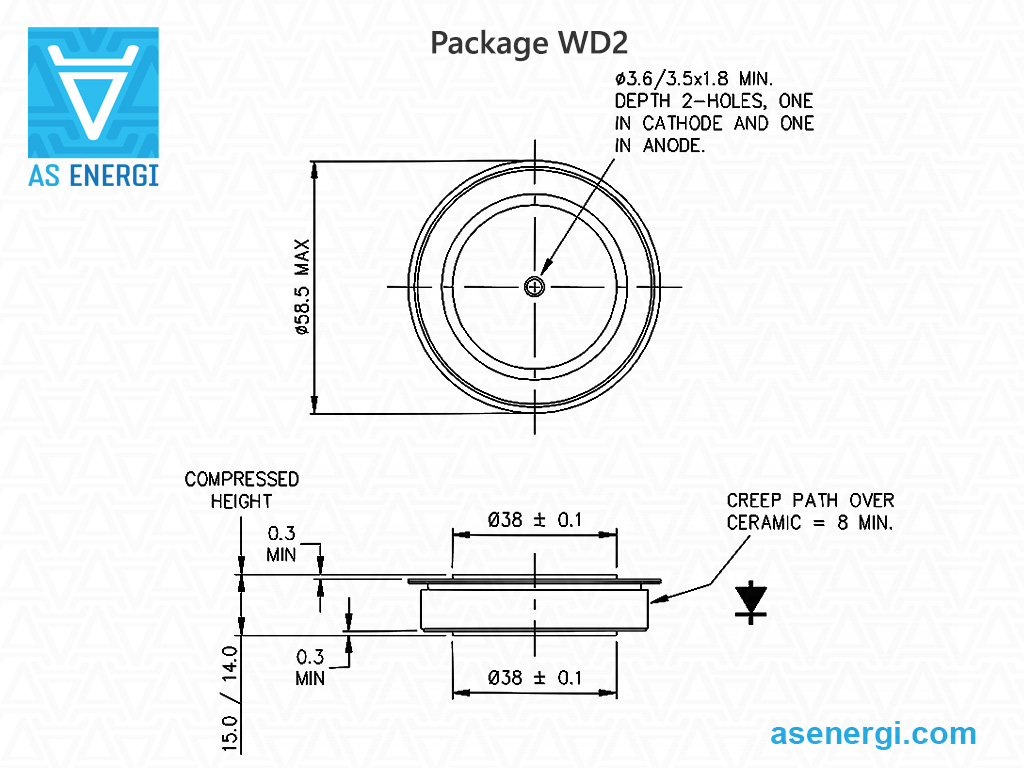

W3305QK240 2400 3305 18500 1.71x106 0.910 0.150 175 0.0170 WD2 58x38x14 ADDW3305QK240 -
W3305QK280 2800 ADDW3305QK280
W3409NK240 2400 3409 28000 3.92x106 0.780 0.160 160 0.0145 WD8 62x44x14 ADDW3409NK240
W3409NK280 2800 ADDW3409NK280
W3455QK200 2000 3455 20000 2.00x106 0.940 0.139 180 0.0170 WD2 58x38x14 ADDW3455QK200
W3455QK220 2200 ADDW3455QK220
W3477MC360 3600 3470 28200 3.98x106 0.908 0.146 160 0.0140 W54 74x50x26 ADDW3477MC360
W3477MC400 4000 ADDW3477MC400
W3630TJ650 6500 3630 35000 6.125x106 0.916 0.262 150 0.0080 W89 112x75x26 ADDW3630TJ650
W3630TJ720 7200 ADDW3630TJ720
W3630TE650 6500 3630 35000 6.125x106 0.916 0.262 150 0.0080 W94 112x75x35 ADDW3630TE650
W3630TE720 7200 ADDW3630TE720
W3697VC220 2200 3697 40000 8.00x106 0.860 0.100 160 0.0160 W6 102x63x34 ADDW3697VC220
W3697VC280 2800 ADDW3697VC280
W3697VF220 2200 3697 40000 8.00x106 0.860 0.100 160 0.0160 W43 100x63x26 ADDW3697VF220
W3697VF280 2800 ADDW3697VF280
W3708MC300 3000 3753 30000 4.50x106 0.958 0.112 160 0.0140 W54 74x50x26 ADDW3708MC300
W3708MC320 3200 ADDW3708MC320
W3708MC350 3500 ADDW3708MC350
W3743ZC400 4000 3750 35000 6.13x106 0.976 0.170 160 0.0110 W7 110x73x37 ADDW3743ZC400
W3743ZC450 4500 ADDW3743ZC450
W3743ZC500 5000 ADDW3743ZC500
W3743ZD400 4000 3750 35000 6.13x106 0.976 0.170 160 0.0110 W42 110x73x26 ADDW3743ZD400
W3743ZD450 4500 ADDW3743ZD450
W3743ZD500 5000 ADDW3743ZD500
W3841VC300 3000 3841 39800 7.92x106 0.860 0.115 175 0.0160 W6 102x63x34 ADDW3841VC300
W3841VC340 3400 ADDW3841VC340
W3841VF300 3000 3841 39800 7.92x106 0.860 0.115 175 0.0160 W43 100x63x26 ADDW3841VF300
W3841VF340 3400 ADDW3841VF340
W3842MC240 2400 3842 35100 6.16x106 0.831 0.118 160 0.0140 W54 74x50x26 ADDW3842MC240
W3842MC280 2800 ADDW3842MC280
W3842MC28A 2800 3842 35100 6.16x106 0.831 0.118 160 0.0140 W54 74x50x26 ADDW3842MC28A
W3864QK120 1200 3864 22200 2.46x106 0.861 0.109 180 0.0170 WD2 58x38x14 ADDW3864QK120
W3864QK150 1500 ADDW3864QK150
W3864QK180 1800 ADDW3864QK180
W4096ZC340 3400 4096 41700 8.70x106 0.730 0.158 160 0.0110 W7 110x73x37 ADDW4096ZC340
W4096ZC420 4200 ADDW4096ZC420
W4096ZC450 4500 ADDW4096ZC450
W4096ZD340 3400 4096 41700 8.70x106 0.730 0.158 160 0.0110 W42 110x73x26 ADDW4096ZD340
W4096ZD420 4200 ADDW4096ZD420
W4096ZD450 4500 ADDW4096ZD450
W4205TJ520 5200 4205 45000 10.1x106 0.850 0.190 150 0.0080 W89 112x75x26 ADDW4205TJ520
W4205TJ560 5600 ADDW4205TJ560
W4205TJ600 6000 ADDW4205TJ600
W4205TE520 5200 4205 45000 10.1x106 0.850 0.190 150 0.0080 W94 112x75x35 ADDW4205TE520
W4205TE560 5600 ADDW4205TE560
W4205TE600 6000 ADDW4205TE600
W4295NK200 2000 4295 28000 3.92x106 0.826 0.104 175 0.0145 WD8 62x44x14 ADDW4295NK200
W4295NK220 2200 ADDW4295NK220
W4534NC020 200 4534 40000 8.00x106 0.765 0.052 190 0.0220 W5 74x47x27 ADDW4534NC020
W4534NC030 300 ADDW4534NC030
W4534NC060 600 ADDW4534NC060
W4534ND030 300 4534 40000 8.00x106 0.765 0.052 190 0.0220 W37 74x47x21 ADDW4534ND030
W4534ND060 600 ADDW4534ND060
W4550HA360 3600 4550 35000 6.13×106 0.812 0.123 160 0.0105 W121 100x66x26 ADDW4550HA360 -
W4550HA400 4000 ADDW4550HA400
W4693QK050 500 4693 31500 4.98x106 0.904 0.057 180 0.0170 WD2 58x38x14 ADDW4693QK050
W4693QK080 800 ADDW4693QK080

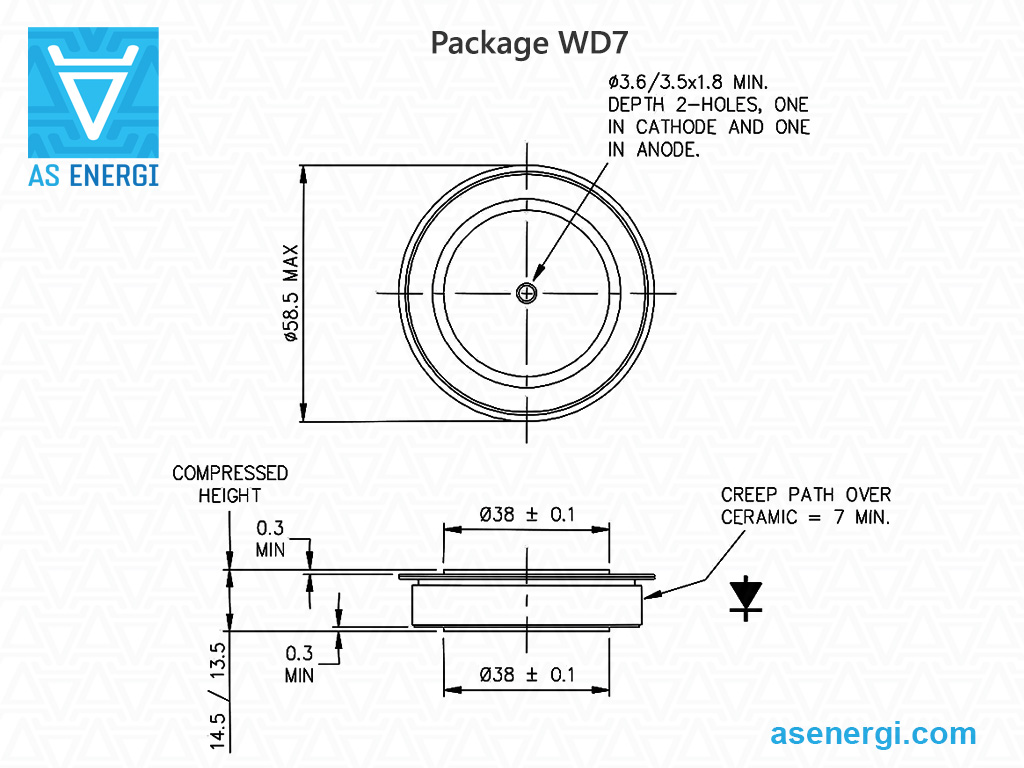

W4693QR050 500 4693 31500 4.98x106 0.904 0.057 180 0.0170 WD7 58x38x14 ADDW4693QR050
W4693QR080 800 ADDW4693QR080
W4713HL300 3000 4713 56000 15.70x106 0.807 0.090 160 0.0120 WD5 100x68x26 ADDW4713HL300
W4713HL350 3500 ADDW4713HL350
W4713HM300 3000 4713 56000 15.70x106 0.807 0.090 160 0.0120 WD6 100x68x33 ADDW4713HM300
W4713HM350 3500 ADDW4713HM350
W4767MC180 1800 4755 38000 7.22x106 0.827 0.083 175 0.0140 W54 74x50x26 ADDW4767MC180
W4767MC220 2200 ADDW4767MC220
W5092ZC320 3200 5092 58000 16.8x106 0.874 0.079 160 0.0110 W7 110x73x37 ADDW5092ZC320
W5092ZC350 3500 ADDW5092ZC350
W5092ZD320 3200 5092 58000 16.8x106 0.874 0.079 160 0.0110 W42 110x73x26 ADDW5092ZD320
W5092ZD350 3500 ADDW5092ZD350
W5130MK240 2400 5130 42000 8.82x106 0.910 0.070 175 0.0130 WD3 74x50x14 ADDW5130MK240
W5130MK280 2800 ADDW5130MK280
W5139TJ420 4200 5139 55000 15.10x106 0.826 0.136 160 0.0080 W89 112x75x26 ADDW5139TJ420
W5139TJ450 4500 ADDW5139TJ450
W5139TJ480 4800 ADDW5139TJ480
W5139TE420 4200 5139 55000 15.10x106 0.826 0.136 160 0.0080 W94 112x75x35 ADDW5139TE420
W5139TE450 4500 ADDW5139TE450
W5139TE480 4800 ADDW5139TE480
W5282ZC240 2400 5282 60000 18.00x106 0.970 0.064 160 0.0110 W7 110x73x37 ADDW5282ZC240
W5282ZC300 3000 ADDW5282ZC300
W5282ZD240 2400 5282 60000 18.00x106 0.970 0.064 160 0.0110 W42 110x73x26 ADDW5282ZD240
W5282ZD300 3000 ADDW5282ZD300
W5292TC500 5000 5292 52700 13.9x106 1.027 0.111 160 0.0080 W28 112x75x26 ADDW5292TC500
W5292TC560 5600 ADDW5292TC560
W5292TD500 5000 5292 52700 13.9x106 1.027 0.111 160 0.0080 W29 112x75x35 ADDW5292TD500
W5292TD560 5600 ADDW5292TD560
W5334MK200 2000 5334 46800 10.95x106 0.892 0.069 180 0.0130 WD3 74x50x14 ADDW5334MK200
W5334MK220 2200 ADDW5334MK220
W5636MC120 1200 5636 46000 10.58x106 0.698 0.059 175 0.0140 W54 74x50x26 ADDW5636MC120
W5636MC140 1400 ADDW5636MC140
W5636MC150 1500 ADDW5636MC150
W5696VC100 1000 5696 53000 14.00x106 0.650 0.059 190 0.0160 W6 102x63x34 ADDW5696VC100
W5696VC140 1400 ADDW5696VC140
W5696VF100 1000 5696 53000 14.00x106 0.650 0.059 190 0.0160 W43 100x63x26 ADDW5696VF100
W5696VF140 1400 ADDW5696VF140
W5715ED520 5200 5715 60600 18.36x106 0.863 0.135 150 0.0060 W112 124x85x35 ADDW5715ED520
W5715ED560 5600 ADDW5715ED560
W5715ED600 6000 ADDW5715ED600
W5838ZC180 1800 5838 64000 20.50x106 0.800 0.074 175 0.0110 W7 110x73x37 ADDW5838ZC180
W5838ZC220 2200 ADDW5838ZC220
W5838ZD180 1800 5838 64000 20.50x106 0.800 0.074 175 0.0110 W42 110x73x26 ADDW5838ZD180
W5838ZD220 2200 ADDW5838ZD220
W5984TJ360 3600 5984 62000 19.20x106 0.758 0.097 160 0.0080 W89 112x75x26 ADDW5984TJ360
W5984TJ400 4000 ADDW5984TJ400
W5984TE360 3600 5984 62000 19.20x106 0.758 0.097 160 0.0080 W94 112x75x35 ADDW5984TE360
W5984TE400 4000 ADDW5984TE400
W6262ZC200 2000 6262 67000 22.40x106 0.730 0.064 175 0.0110 W7 110x73x37 ADDW6262ZC200
W6262ZC240 2400 ADDW6262ZC240
W6262ZD200 2000 6262 67000 22.40x106 0.730 0.064 175 0.0110 W42 110x73x26 ADDW6262ZD200
W6262ZD240 2400 ADDW6262ZD240
W6360EC520 5200 6360 60600 18.36x106 0.863 0.135 150 0.0050 W111 124x85x26 ADDW6360EC520
W6360EC560 5600 ADDW6360EC560
W6360EC600 6000 ADDW6360EC600
W6672TJ320 3200 6672 65700 21.58x106 0.864 0.067 160 0.0080 W89 112x75x26 ADDW6672TJ320
W6672TJ350 3500 W94 112x75x35 ADDW6672TJ350
W6908FC450 4500 6908 70000 24.5x106 0.767 0.092 160 0.0065 W52 144x100x35 ADDW6908FC450
W6908FC500 5000 ADDW6908FC500
W6908FD450 4500 6908 70000 24.5x106 0.767 0.092 160 0.0065 W59 144x100x26 ADDW6908FD450
W6908FD500 5000 ADDW6908FD500
W7032DB020 200 8690 49500 12.30x106 0.700 0.029 170 0.0100 W49 62x44x8 ADDW7032DB020
W7032DB040 400 ADDW7032DB040
W7045MC030 300 7045 54000 14.60x106 0.793 0.033 190 0.0140 W54 74x50x26 ADDW7045MC030
W7045MC060 600 ADDW7045MC060
W7395ED450 4500 7395 73000 26.65x106 0.776 0.087 160 0.0060 W112 124x85x35 ADDW7395ED450
W7395ED480 4800 ADDW7395ED480
W8245EC450 4500 8245 73000 26.65x106 0.776 0.087 160 0.0050 W111 124x85x26 ADDW8245EC450
W8245EC480 4800 ADDW8245EC450
W8400ED320 3200 8400 83000 34.40x106 0.817 0.061 160 0.0060 W112 124x85x35 ADDW8400ED320
W8400ED350 3500 ADDW8400ED350
W8405ZC100 1000 8405 72000 25.90x106 0.670 0.038 190 0.0110 W7 110x73x37 ADDW8405ZC100
W8405ZC140 1400 ADDW8405ZC140
W8405ZD100 1000 8405 72000 25.90x106 0.670 0.038 190 0.0110 W42 110x73x26 ADDW8405ZD100
W8405ZD140 1400 ADDW8405ZD140
W8570TJ180 1800 8570 70200 24.60x106 0.690 0.050 175 0.0080 W89 112x75x26 ADDW8570TJ180
W8570TJ220 2200 ADDW8570TJ220
W8570TE180 1800 8570 70200 24.60x106 0.690 0.050 175 0.0080 W94 112x75x35 ADDW8570TE180
W8570TE220 2200 ADDW8570TE220
W9830TJ120 1200 9830 72000 25.90x106 0.670 0.043 190 0.0080 W89 112x75x26 ADDW9830TJ120
W9830TJ150 1500 ADDW9830TJ150
W9830TE120 1200 9830 72000 25.90x106 0.670 0.043 190 0.0080 W94 112x75x35 ADDW9830TE120
W9830TE150 1500 ADDW9830TE150
W106CEC240 2400 10650 92000 42.32x106 0.734 0.047 160 0.0050 W111 124x85x26 ADDW106CEC240 -
W106CEC280 2800 ADDW106CEC280
W108CED180 1800 10815 94500 44.65x106 0.726 0.042 175 0.0060 W112 124x85x35 ADDW108CED180
W108CED220 2200 ADDW108CED220
W121CEC180 1800 12100 94500 44.65x106 0.726 0.042 175 0.0050 W111 124x85x26 ADDW121CEC180
W121CEC220 2200 ADDW121CEC220

Diodos rectificadores Dynex Semiconductor

Diodos Rectificadores de la serie DRD de Dynex Semiconductor están disponibles con corrientes directas nominales IFAV desde 470A hasta 6600A y tensiones inversas de bloqueo VRRM desde 1400V hasta 8500V.

Tipo VRRM IF(AV)M
(TC=100°C)		 IFSM I2t VFM Rth(j-c) Fm Caso Dimensiones
ØDxØdxH		 Sustitución
AS ENERGITM		 Ficha de datos
V A kA MA2·s V ºC/kW kN mm PDF
Diodos rectificadores hasta 1400V
DRD520T14 1400 520 5.9 0.17 1.45 80 4-6 T 42x19x13.5 ADR520T14
DRD710T14 1400 866 8 0.3 1.2 70 3.5-5 T 42x19x15 ADR710T14
DRD1360D14 1400 1360 15.2 1.16 1.3 35 8-12 D 47x29x14.5 ADR1360D14
DRD1510G14 1400 1510 16.8 1.41 1.2 35 12-18 G 58x34x26.5 ADR1510G14
DRD2770F14 1400 2770 31 4.81 1.05 20 18-26 F 75x47x26.5 ADR2770F14
DRD3220X14 1400 3220 35.8 6.41 1.15 18 26-34 X 85x53x26.5 ADR3220X14
DRD4650C14 1400 4650 45 10.13 1.05 13 40-50 C 100x63x26.5 ADR4650C14
DRD6080V14 1400 6080 60 18 1.05 10 50-62 V 110x73x26.5 ADR6080V14
Diodos rectificadores hasta 2200V
DRD4890L15 1500 5794 57 16.2 1.05 13 40-48 L 102x63x32.9 ADR4890L15
DRD2460F18 1800 2996 41.3 8.5 1.18 22 18-22 F 76x48x26.5 ADR2460F18
DRD5460Y20 2000 6654 100 50 1.0 10 38-47 Y 112.5x73x36.7 ADR5460Y20
DRD410T22 2200 410 4.9 0.12 1.85 80 4-6 T 42x19x13.5 ADR410T22
DRD990D22 2200 990 12.5 0.78 1.6 35 8-12 D 47x29x14.5 ADR990D22
DRD1100G22 2200 1100 13.9 0.966 1.45 35 12-18 G 58x34x26.5 ADR1100G22
DRD2030F22 2200 2030 25.7 3.3 1.2 20 18-26 F 75x47x26.5 ADR2030F22
DRD2360X22 2200 2360 29.8 4.44 1.35 18 26-34 X 85x53x26.5 ADR2360X22
DRD3430C22 2200 3430 42.2 8.9 1.2 13 40-50 C 100x63x26.5 ADR3430C22
DRD4460V22 2200 4460 56.4 15.9 1.15 10 50-62 V 110x73x26.5 ADR4460V22
DRD6380W22 2200 6380 78 30.42 1.09 7 62-78 W 120x84x26.5 ADR6380W22
DRD6800A22 2200 6800 94 44.18 1.03 6 80-100 A 150x100x35 ADR6800A22
DRD8880H22 2200 8880 125 78.13 0.98 4 110-130 H 172x110x35 ADR8880H22
Diodos rectificadores hasta 3000V
DRD2880L25 2500 3438 32 5.12 1.05 13 40-48 L 102x63x34.1 ADR2880L25
DRD4780Y26 2600 5788 81 33 1.05 10 38-47 Y 112x73x37.7 ADR4780Y26
DRD1960F28 2800 2372 31.3 4.9 1.3 22 18-22 F 76x48x27 ADR1960F28
DRD6990M28 2800 8790 95 45.1 0.97 6 75-91 M 148x100x26 ADR6990M28
DRD1320G30 2800 1849 20 2 1.3 32 11.5-13.5 G 58.5x34x27 ADR1320G30
Diodos rectificadores hasta 3400V
DRD850D34 3400 850 10.8 0.583 1.95 35 8-12 D 47x29x14.5 ADR850D34
DRD960G34 3400 960 12 0.72 1.7 35 12-18 G 58x34x26.5 ADR960G34
DRD1830F34 3400 1830 23 2.65 1.35 20 18-26 F 75x47x26.5 ADR1830F34
DRD2050X34 3400 2050 25.8 3.33 1.55 18 26-34 X 85x53x26.5 ADR2050X34
DRD2980C34 3400 2980 36.5 6.66 1.35 13 40-50 C 100x63x26.5 ADR2980C34
DRD3920V34 3400 3920 49.5 12.25 1.25 10 50-62 V 110x73x26.5 ADR3920V34
DRD5240W34 3400 5240 64.2 20.61 1.29 7 62-78 W 120x84x26.5 ADR5240W34
DRD6140A34 3400 6140 84.4 35.62 1.1 6 80-100 A 150x100x35 ADR6140A34
DRD7810H34 3400 7810 118 69.62 1.1 4 110-130 H 172x110x35 ADR7810H34
Diodos rectificadores hasta 4000V
DRD870G40 4000 870 15 1.13 1.6 32 11.5-13.5 G 58.5x34x27 ADR870G40
DRD1230F40 4000 1225 25 3.13 1.6 22 18-22 F 76x48x27 ADR1230F40
DRD2960Y40 4000 2960 62.5 19.53 1.25 10 38-47 Y 112.5x73x37.7 ADR2960Y40
DRD3390V40 4000 3388 62.5 19.53 1.25 8 38-47 V 112.5x73x27 ADR3390V40
DRD4350A40 4000 4350 83 34.5 1.06 7 75-91 A 148x100x35 ADR4350A40
Diodos rectificadores hasta 5000V
DRD2000L45 4500 2000 31 3.92 1.4 13 40-48 L 102x63x32.9 ADR2000L45
DRD6290H45 4500 6290 99.4 49.4 1.19 4 110-130 H 172x110x35 ADR6290H45
DRD1100F48 4800 1105 20.5 2.13 1.8 22 18-22 F 76x48x27 ADR1100F48
DRD710G50 5000 710 11.5 0.66 1.8 32 11.5-13.5 G 58.5x34x27 ADR710G50
DRD2690Y50 5000 2691 55 15.12 1.21 10 38-47 Y 112.5x73x37.7 ADR2690Y50
DRD3080V50 5000 3083 55 15.12 1.21 8 38-47 V 112.5x73x27 ADR3080V50
Diodos rectificadores hasta 6000V
DRD3770A52 5200 3768 70 24.5 1.17 7 75-91 A 148x100x35.0 ADR3770A52
DRD3120B55 5500 3120 51.7 13.364 1.31 9 62-78 B 120x78x35 ADR3120B55
DRD5940H55 5500 5940 93.6 43.8 1.26 4 110-130 H 172x110x36 ADR5940H55
DRD630G60 6000 630 10.5 0.555 2.1 32 11.5-13.5 G 58.5x34x27 ADR630G60
DRD1010F60 6000 1015 16.5 1.425 2.1 22 18-22 F 76x48x27 ADR1010F60
Diodos rectificadores hasta 7200V
DRD5150H65 6500 5150 82.5 34 1.65 4 110-130 H 172x110x36 ADR5150H65
DRD4950H72 7200 4950 79 31.2 1.71 4 110-130 H 172x110x36 ADR4950H72
Diodos rectificadores hasta 9000V
DRD4690H85 8500 4690 74.5 27.75 1.31 4 110-130 H 172x110x36 ADR4690H85
DRD560G90 9000 557 10 0.5 2.08 32 11-13 G 58x34x26.5 ADR560G90

Diodos rectificadores Vishay Semiconductors

Diodos de Recuperación Estándar de la serie VS-SD de Vishay Semiconductors están disponibles con corrientes directas nominales IFAV desde 540A hasta 3800A y tensiones inversas de bloqueo VRRM desde 400V hasta 4500V.

Tipo IFAV
(TCASE)		 VRRM / VDRM IFSM I2t VF(TO) rT Tvj max Rth(j-c)
 W Paquete,
Dimensiones
ØDxØdxH		 Reemplazo
AS ENERGITM		 Hoja de datos
A (ºC) V A kA2·s V mΩ ºC ºC/W g mm PDF
VS-SD300CC
VS-SD300C25C 540 (55) 2500 6050 183 1.00 0.72 150 0.017 70 A-PUK
(DO-200AA)
42x19x14		 ASDD300C25C
VS-SD300C28C 2800 ASDD300C28C
VS-SD300C30C 3000 ASDD300C30C
VS-SD300C32C 3200 ASDD300C32C
VS-SD300C04C 650 (55) 400 6050 183 1.00 0.72 180 0.017 70 A-PUK
(DO-200AA)
42x19x14		 ASDD300C04C
VS-SD300C08C 800 ASDD300C08C
VS-SD300C12C 1200 ASDD300C12C
VS-SD300C16C 1600 ASDD300C16C
VS-SD300C20C 2000 ASDD300C20C
VS-SD700CL
VS-SD700C30L 700 (55) 3000 7500 281 0.99 0.73 150 0.011 250 B-PUK
(TO-200AB)
58.5x34x27		 ASDD700C30L
VS-SD700C36L 3600 ASDD700C36L
VS-SD700C40L 4000 ASDD700C40L
VS-SD700C45L 4500 ASDD700C45L
VS-SD400CC
VS-SD400C04C 800 (55) 400 8250 340 0.83 0.53 190 0.018 70 A-PUK
(DO-200AA)
42x19x14		 ASDD400C04C
VS-SD400C08C 800 ASDD400C08C
VS-SD400C12C 1200 ASDD400C12C
VS-SD400C16C 1600 ASDD400C16C
VS-SD400C20C 2000 ASDD400C20C
VS-SD400C24C 2400 ASDD400C24C
VS-SD1100CL
VS-SD1100C25L 910 (55) 2500 10500 551 0.88 0.38 150 0.011 250 B-PUK
(TO-200AB)
58.5x34x27		 ASDD1100C25L
VS-SD1100C28L 2800 ASDD1100C28L
VS-SD1100C28J 2800 ASDD1100C28J
VS-SD1100C30L 3000 ASDD1100C30L
VS-SD1100C32J 3200 ASDD1100C32J
VS-SD1100C32L 3200 ASDD1100C32L
VS-SD800CL
VS-SD800C40L 1065 (55) 4000 12200 745 1.18 0.41 150 0.009 255 B-PUK
(TO-200AB)
58.5x34x27		 ASDD800C40L
VS-SD800C45L 4500 ASDD800C45L
VS-SD1100CC
VS-SD1100C25C 1100 (55) 2500 10500 551 0.88 0.38 150 0.007 83 B-43
42x25x14.5		 ASDD1100C25C
VS-SD1100C30C 3000 ASDD1100C30C
VS-SD1100C32C 3200 ASDD1100C32C
VS-SD1100CL
VS-SD1100C04L 1170 (55) 400 13000 846 0.94 0.26 180 0.011 250 B-PUK
(TO-200AB)
58.5x34x27		 ASDD1100C04L
VS-SD1100C08L 800 ASDD1100C08L
VS-SD1100C12L 1200 ASDD1100C12L
VS-SD1100C16L 1600 ASDD1100C16L
VS-SD1100C20L 2000 ASDD1100C20L
VS-SD1100C22C 2200 ASDD1100C22C
VS-SD1100C22L 2200 ASDD1100C22L
VS-SD800CL
VS-SD800C24L 1180 (55) 2400 13600 925 1.10 0.34 150 0.009 255 B-PUK
(TO-200AB)
58.5x34x27		 ASDD800C24L
VS-SD800C30L 3000 ASDD800C30L
VS-SD800C36L 3600 ASDD800C36L
VS-SD1100CC
VS-SD1100C04C 1400 (55) 400 13000 846 0.94 0.26 180 0.007 83 B-43
42x25x14.5		 ASDD1100C04C
VS-SD1100C08C 800 ASDD1100C08C
VS-SD1100C12C 1200 ASDD1100C12C
VS-SD1100C16C 1600 ASDD1100C16C
VS-SD1100C20C 2000 ASDD1100C20C
VS-SD1500CL
VS-SD1500C04L 1600 (55) 400 16600 1386 0.95 0.25 180 0.009 255 B-PUK
(TO-200AB)
58.5x34x27		 ASDD1500C04L
VS-SD1500C08L 800 ASDD1500C08L
VS-SD1500C12L 1200 ASDD1500C12L
VS-SD1500C16L 1600 ASDD1500C16L
VS-SD1500C20L 2000 ASDD1500C20L
VS-SD1500C25L 2500 ASDD1500C25L
VS-SD1500C30L 3000 ASDD1500C30L
VS-SD1700CK
VS-SD1700C40K 1875 (55) 4000 20000 2000 0.99 0.29 150 0.002 425 K-PUK
(TO-200AC)
74.5x47.5x27.5		 ASDD1700C40K
VS-SD1700C45K 4500 ASDD1700C45K
VS-SD1700C24K 1875 (55) 2400 24000 2890 1.02 0.21 ASDD1700C24K
VS-SD1700C30K 3000 ASDD1700C30K
VS-SD1700C36K 3600 ASDD1700C36K
VS-SD2000CL
VS-SD2000C04L 2100 (55) 400 23900 2857 0.86 0.12 180 0.009 255 B-PUK
(TO-200AB)
58.5x34x27		 ASDD2000C04L
VS-SD2000C08L 800 ASDD2000C08L
VS-SD2000C10L 1000 ASDD2000C10L
VS-SD2500CK
VS-SD2500C12K 3000 (55) 1200 31000 4810 0.97 0.13 180 0.002 425 K-PUK
(TO-200AC)
74.5x47.5x27.5		 ASDD2500C12K
VS-SD2500C16K 1600 ASDD2500C16K
VS-SD2500C20K 2000 ASDD2500C20K
VS-SD2500C24K 2400 ASDD2500C24K
VS-SD2500C25K 2500 ASDD2500C25K
VS-SD3000CK
VS-SD3000C04K 3800 (55) 400 35800 6410 0.86 0.07 180 0.002 425 K-PUK
(TO-200AC)
74.5x47.5x27.5		 ASDD3000C04K
VS-SD3000C08K 800 ASDD3000C08K
VS-SD3000C10K 1000 ASDD3000C10K

Disipadores de calor por aire y agua para diodos rectificadores tipo disco

El funcionamiento de dispositivos semiconductores a altas corrientes y altos voltajes inversos se acompaña de una alta potencia en la unión p-n del chip de silicio.

Se utilizan disipadores de calor por aire y agua para enfriar los diodos rectificadores de potencia.

El disipador de calor se caracteriza por el valor de disipación de potencia y el área de la superficie de enfriamiento, y se selecciona en función de la disipación de calor requerida a la potencia de funcionamiento del diodo.

En los diodos rectificadores tipo disco, la compresión necesaria de los contactos de presión solo se proporciona si se ensamblan con disipadores de calor.

Para minimizar las pérdidas eléctricas y maximizar la disipación de calor, debe proporcionarse la necesaria Fuerza de sujeción Fm durante el ensamblaje.

El rango de valores de fuerza axial en el diodo Fm, es decir, la fuerza de compresión del diodo, varía de 10 a 100 kN dependiendo del diámetro del paquete (tipo de carcasa) y se especifica en la Ficha de datos.

Los disipadores de calor se utilizan para semiconductores tipo disco (tableta) con diámetro de superficie de contacto de Ø19 mm a Ø100 mm.

Para más información sobre disipadores de calor para diodos rectificadores tipo disco:
"Disipadores de calor por aire, serie O", "Disipadores de calor por aire, serie SF", "Disipadores de calor por agua, serie SS".

Recomendaciones de instalación para diodos rectificadores de potencia de tipo disco:

Montaje de un diodo con disipador térmico

La fiabilidad de la transferencia de calor y el contacto eléctrico entre las superficies de unión del diodo y el disipador en todo el rango de temperaturas se garantiza mediante un par de torsión adecuado (Fuerza de sujeción).

Antes del ensamblaje, debe realizar una inspección visual (1) de las superficies de contacto para detectar daños mecánicos y limpiarlas (2) con un paño impregnado con alcohol (tolueno, gasolina, acetona).

Después de la inspección, fije los contactos de corriente (conexiones), instale un pasador para fijar la alineación de la estructura.

Para mejorar los parámetros de transferencia de calor, se recomienda lubricar (3) una capa delgada de pasta térmica de silicona antes del ensamblaje, lo cual no es una condición obligatoria para la instalación.

Instale el diodo (3), la segunda parte del disipador, el aislante de fibra de vidrio y la arandela de empuje.

Enrosque la traviesa (4) y apriete uniformemente las tuercas. Asegúrese de que no haya desalineación y que las superficies de contacto estén niveladas.

Cuando las piezas estén suficientemente sujetas pero móviles, se recomienda colocar el disipador en una superficie plana y verificar la tolerancia de paralelismo del plano general adyacente de las superficies (5).

Apriete cada tuerca por turno (aproximadamente un cuarto de vuelta) hasta el tope (6). La cantidad de desviación de la traviesa determina si la Fuerza de sujeción alcanzada corresponde a la requerida.

Después de la instalación, los elementos de fijación (tuercas y arandelas) deben asegurarse adicionalmente contra la corrosión.

Consejos y recomendaciones para diodos de potencia:

Los diodos de potencia no deben operar durante largos períodos de tiempo en su carga límite para todos los parámetros. En este caso, el Factor de seguridad se determina por el grado de fiabilidad requerido del dispositivo.

Reemplace un diodo de potencia fallido con un diodo que coincida con los parámetros del que se está reemplazando.

Debe proporcionarse una superrefrigeración al operar en un entorno con una temperatura ambiente elevada.

Se recomienda la limpieza periódica de los diodos de potencia y los disipadores para eliminar polvo y contaminantes y garantizar una adecuada disipación del calor.

Para igualar las corrientes entre diodos de potencia conectados en paralelo, se deben usar divisores de corriente inductivos (a menudo alambre toroidal trenzado). Los métodos de conexión más populares son el circuito cerrado, el circuito de bobina común o el diodo de potencia. La eficiencia de los divisores de corriente en este caso se determina por la sección transversal del alambre magnético.

La prevención del desequilibrio de voltaje cuando los diodos de potencia están conectados en serie se logra mediante el uso de resistencias derivadas conectadas en paralelo con cada diodo. La igualación de voltaje en condiciones transitorias se logra conectando capacitores en paralelo a cada diodo.

Está estrictamente prohibido tocar los diodos de potencia bajo alta tensión durante la operación.

icon ¿Por qué elegir AS ENERGITM?

  • Instalaciones de producción propias, incluida la producción de chips de silicio semiconductores
  • Marca europea - calidad 100%, precio favorable, plazos de producción cortos
  • Más de 20 años de experiencia en la industria de semiconductores
  • Clientes de más de 50 países confían en nosotros
  • 20000 artículos en la línea de productos para corrientes de 10A a 15000A, tensiones de 100V a 9000V
  • Producimos análogos de productos de otros fabricantes
  • Calidad certificada garantizada, periodo de garantía de funcionamiento - 2 años



Garantía de calidad

Nuestros productos están certificados y cumplen con los estándares internacionales.
Nuestra empresa ofrece una garantía de calidad para los productos de 2 años.
Proporcionamos certificados de conformidad, informes de fiabilidad, hojas de datos y pasaportes técnicos a solicitud del cliente.

Certificados

Cada producto se somete a pruebas de los parámetros principales, y se proporcionan informes de prueba con los parámetros de cada producto.

Informe de la prueba

Geografía de la asociación

AS ENERGITM fabrica y suministra semiconductores de potencia a más de 50 países de todo el mundo.

Geografía

Logística y entrega

Entregamos nuestros productos en todo el mundo con los servicios de empresas de logística: DHL, TNT, UPS, EMS, Fedex, Aramex.
Los productos pueden entregarse por cualquier medio de transporte: aéreo, marítimo, ferroviario y por carretera.

Logistics

AS ENERGITM Fabricación de semiconductores

Nuestro catálogo de productos incluye diodos rectificadores, tiristores de control de fase en diseño de disco y perno, diodos y tiristores de avalancha, tiristores de conmutación rápida, de alta frecuencia, de recuperación rápida, diodos de soldadura y de rotor, triacs, puentes rectificadores, módulos de potencia (tiristores, diodos, tiristores-diodos, IGBT) y disipadores de calor por aire y agua para ellos.

Los diodos y tiristores de potencia se fabrican para corrientes desde 10A hasta 15000A y un rango de voltaje de 100V a 9000V.
Los módulos de diodos y tiristores de potencia se producen en un rango de corriente de 25A hasta 1250A y voltaje de 400V a 4400V.
El catálogo de semiconductores de potencia también incluye dispositivos equivalentes, de reemplazo, análogos y alternativos de fabricantes globales.

Para preguntas relacionadas con la adquisición de Diodos Rectificadores, Tiristores SCR, Módulos de Diodos Tiristores envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Productos destacados:



Etiquetas: Diodo rectificador, semiconductor de potencia, sustituir diodo rectificador, diodo rectificador discreto, diodo presspack, disco rectificador diodo equivalente, catálogo de diodos rectificadores catálogo pdf, diodos aisladores cerámicos precio, ficha técnica del diodo rectificador, certificado, fabricación, diodos de fábrica, especificaciones técnicas del diodo rectificador de silicio



Home / Products / Semiconductores de potencia Reseñas / Diodos rectificadores
^
