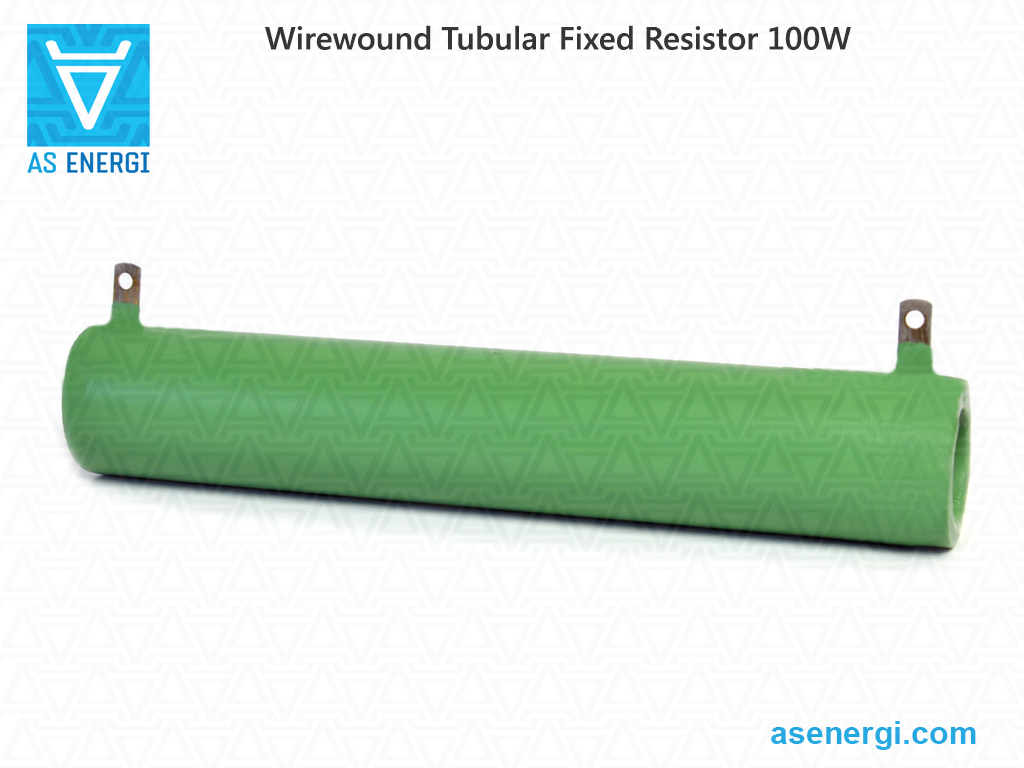

Resistencia de potencia fija 910 Ohm 100W

Resistencia		910 Ohm
Potencia nominal		100 Watt
Tolerancia a la resistencia		±5%, ±10%
Precio	Resistencia FPT 100W 910 Ohm	$4.79 + –
Dimensiones D×L×H×d		30×170×43×20 mm
Peso		180 g

Resistor fijo de potencia 910 Ohm 100 Watt – resistores enrollados para carga de chasis y montaje en panel de la serie FPT (Resistores Tubulares Pintados Fijos). Resistor 910R 100W – resistencia nominal de 910 Ohm, disipación de potencia de 100W.

También se pueden fabricar resistores con potencia nominal específica bajo pedido. Otras series similares de resistores son RX20, RXG, RXHG, FSE, FST, FVE, FVT, L100J.

Hoja de datos de Resistores Fijos de Potencia.

Los valores de resistencia de los resistores siguen la serie E24.

Los resistores están diseñados para su uso en circuitos AC y DC, proporcionando limitación de corriente y distribución de voltaje. El voltaje máximo de operación en AC es 1000V, en DC – 1400V. La temperatura ambiente elevada de operación no excede los +155°C (al mismo tiempo que la potencia se reduce al 60% de la potencia nominal), la temperatura límite hasta +250°C. La resistencia de aislamiento de los resistores de alambre es al menos 1000 MOhm. Tiempo de trabajo – al menos 15000 horas.

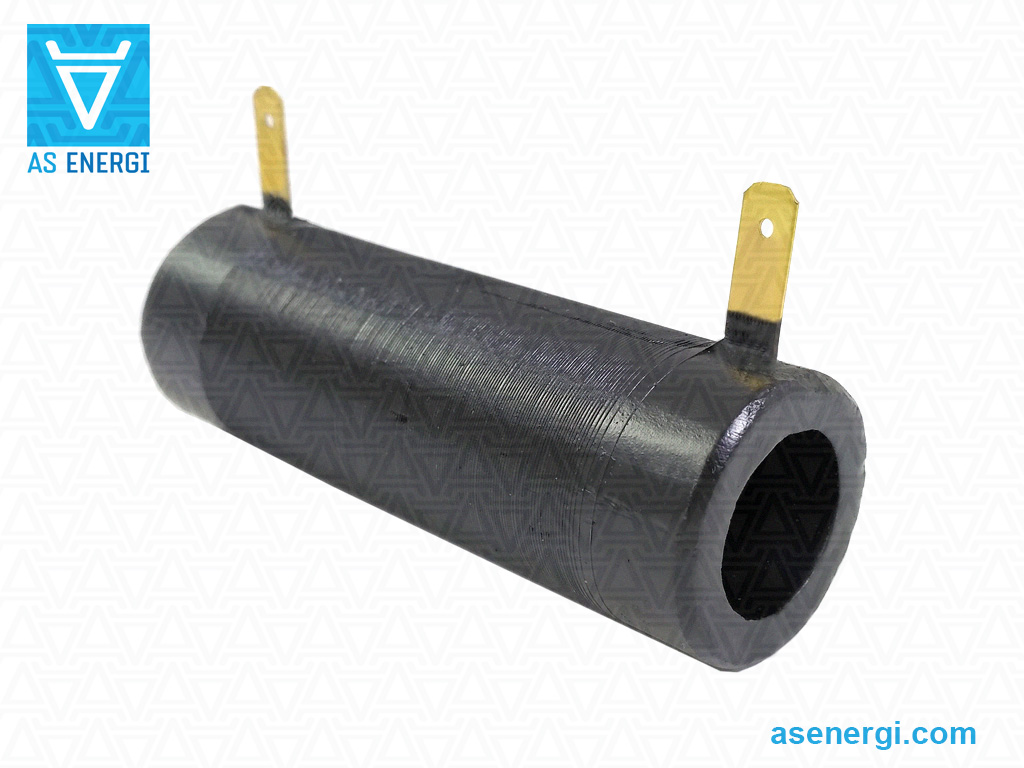

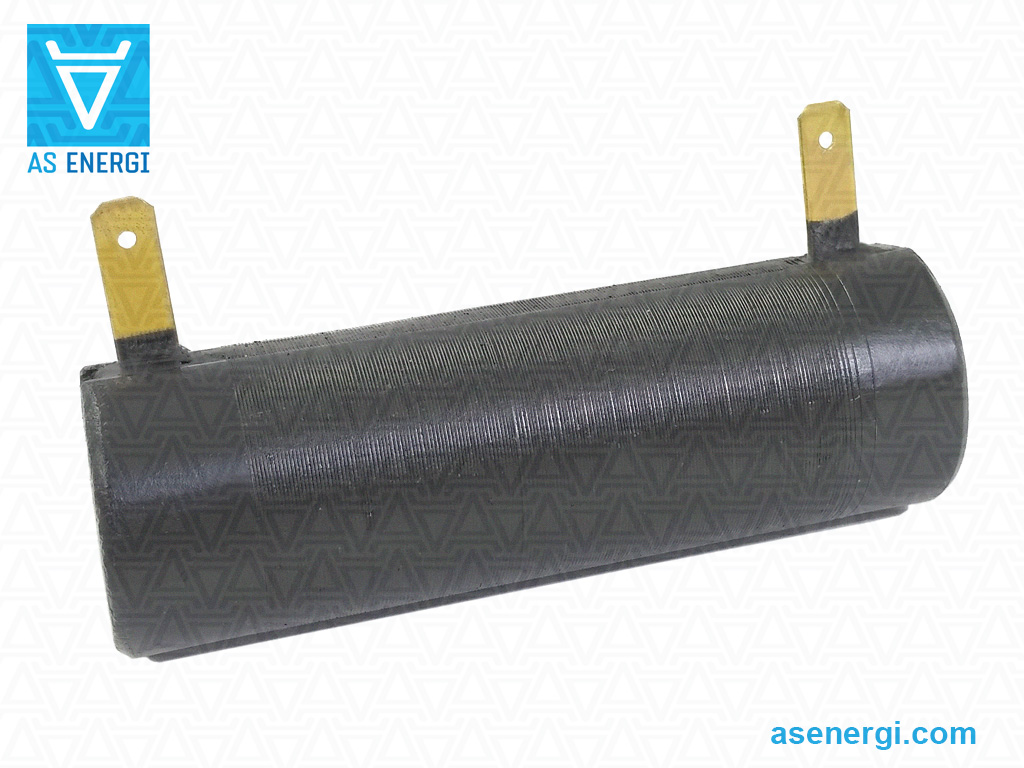

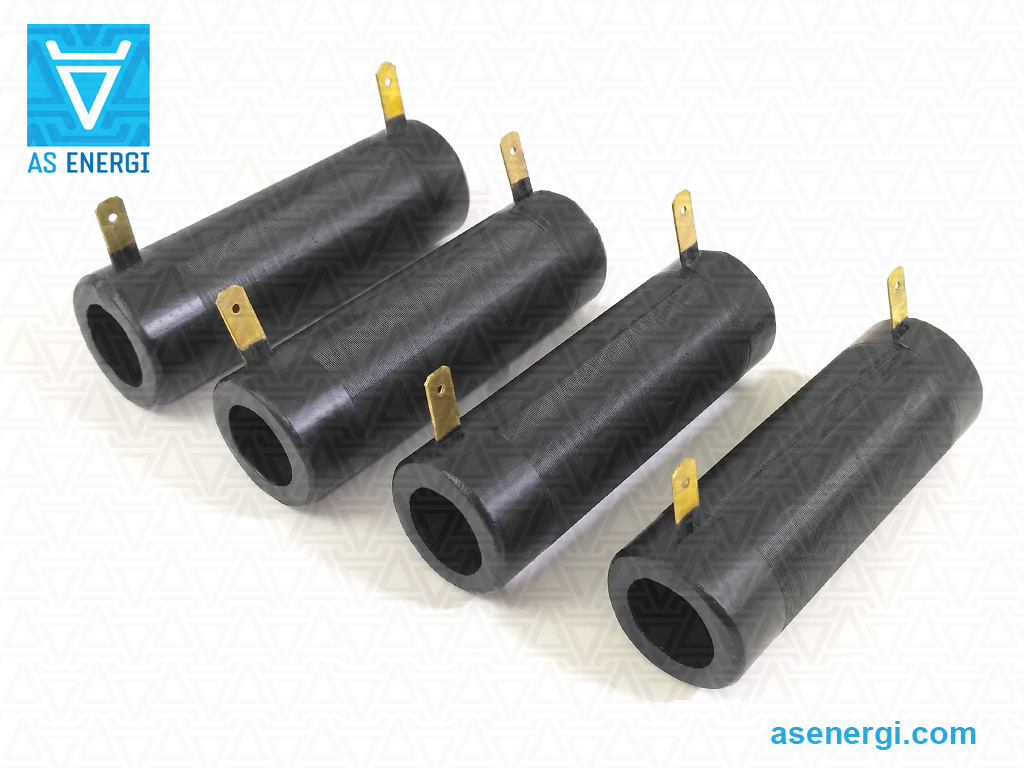

Estratégicamente, el resistor consta de un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistor de baja resistencia) o nichrome (resistor de alta resistencia). Los resistores están recubiertos con pintura aislante resistente al calor y la humedad.

Los resistores de valor fijo tienen una resistencia óhmica definida y no son ajustables.

Los contactos, los terminales de los resistores son rígidos, tipo cinta con orificios para tornillos o para soldar conductores. El tipo de montaje es suspendido. El montaje de los resistores en el panel se realiza mediante un conjunto de sujetadores. La tolerancia de resistencia es ±5%, ±10%.

Usando el calculador, es conveniente calcular la resistencia total cuando los resistores están conectados en paralelo o en serie, y la resistencia del resistor en el circuito.

Las características comparativas de los resistores de tubo de alambre, los resistores de cemento y los resistores en carcasa de aluminio se presentan en la tabla comparativa.

Las especificaciones detalladas de los resistores, dimensiones generales y de montaje, kit de montaje, recomendaciones de instalación y operación se dan en la página a continuación.

Nuestra empresa se dedica a la producción y venta de resistores tubulares enrollados. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Como somos el fabricante, y en el precio del producto final no se incluyen márgenes de distribuidor, tenemos precios bajos en el empaque tipo silla.

El período de garantía de los resistores de 100W suministrados por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.

Seguir leyendo

El precio final de Resistencias fijas de potencia 910 Ohm 100 Watt depende de la cantidad, las condiciones de entrega y la forma de pago.

Para preguntas sobre la adquisición de Resistencias fijas de potencia 100W, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.
Si el número es elevado, le facilitaremos un precio individual!!!

Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.

Especificaciones eléctricas y técnicas de las resistencias de potencia fijas de 100 vatios:

Potencia nominal	100 Watt
Serie de valores nominales de resistencia	E24, Ficha de valores de resistencia
Tolerancia a la resistencia	± 5%, ± 10%
Tensión nominal	V_max = (P_nom × R_nom)^0.5
Tensión máxima de trabajo	1400V
Temperatura de funcionamiento	-60°C ... +155°C
Temperatura ambiente de funcionamiento elevada	70ºC
Humedad relativa a 35°C sin condensación	<98%
Coeficiente de temperatura de la resistencia	±500 ppm/°C
Resistencia a la insultación	1000 MOhm
De por vida	15000 horas
Dimensiones D×L×H×d	30×170×43×20 mm
Peso	180 g

Guía de numeración de piezas de la resistencia fija 100 W 910 Ohm:

Resistencia

FPT

100W

910 Ohm

±10%

Resistencia	–	Nombre del producto.
FPT	–	Serie de resistencias tubulares pintadas fijas.
100W	–	Potencia nominal, vatios.
910 Ohm	–	Resistencia nominal, Ohm.
±10%	–	Tolerancia.

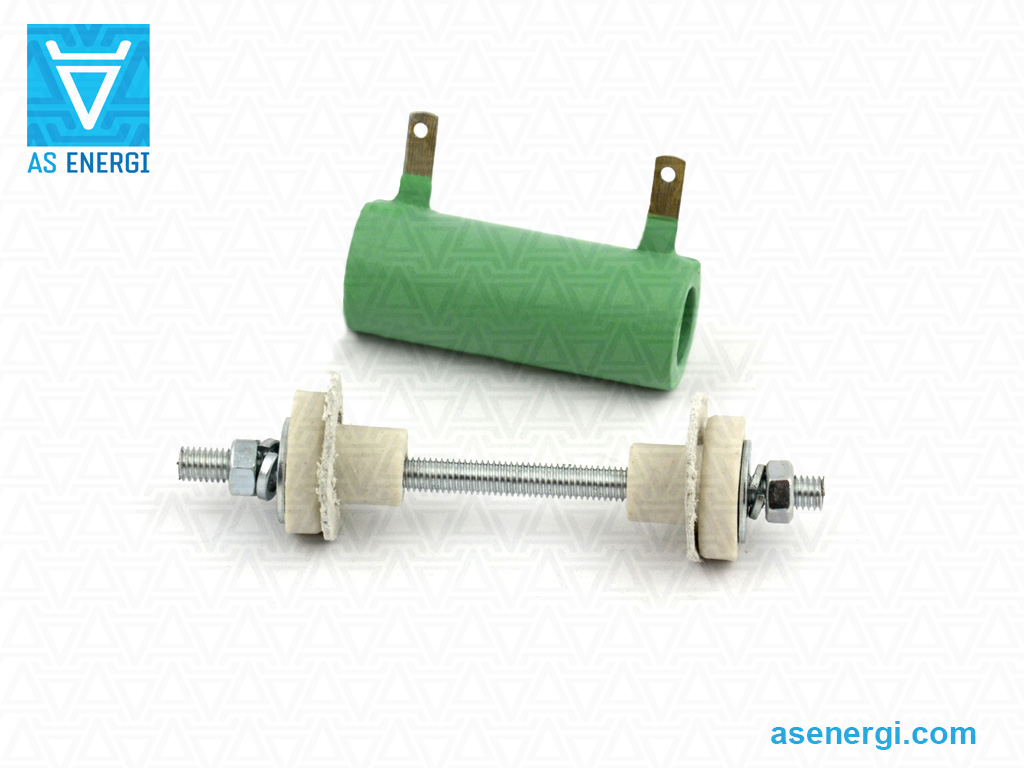

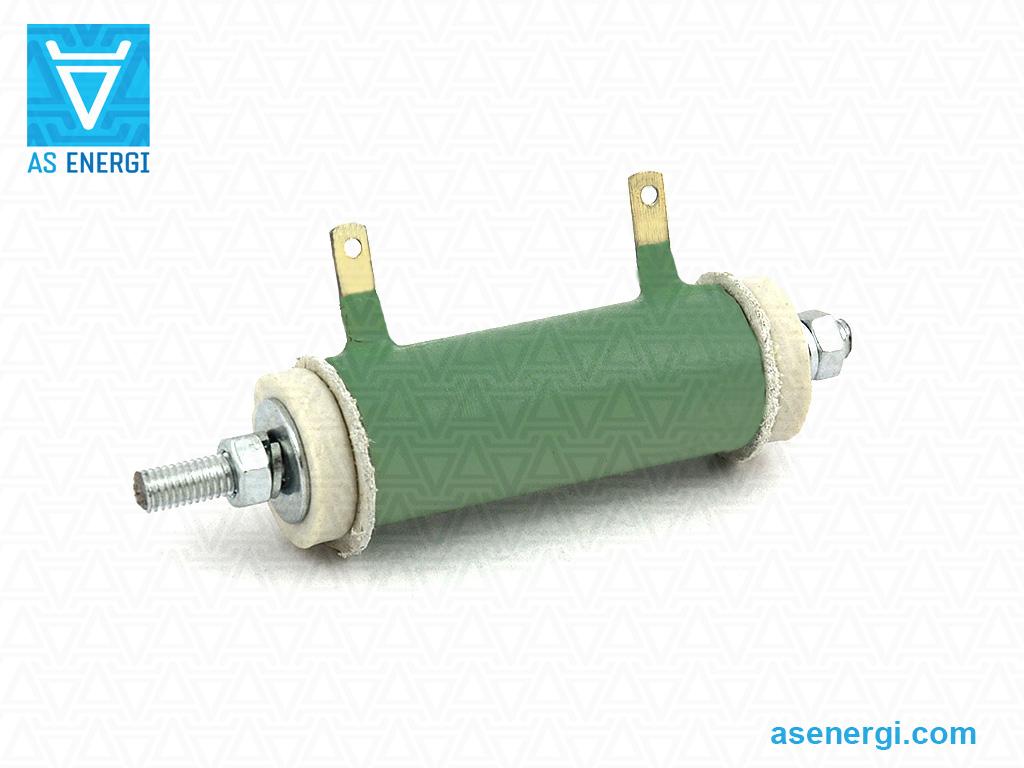

Material de montaje para resistencias tubulares de potencia 100 vatios

Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.


Foto	Serie de herrajes de montaje y soportes	Precio	Dimensiones, mm							Peso
			Varilla roscada		Casquillo cerámico		Soportes de montaje	Tamaño entre el eje del resistor y el panel	Tamaño entre el resistor y el panel
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 100W	$1.36 + –	300	М5	30	18	30x30x15	24	9.5±1	64 g
	BR 100W (2 uds.)	$0.50 + –								21 g

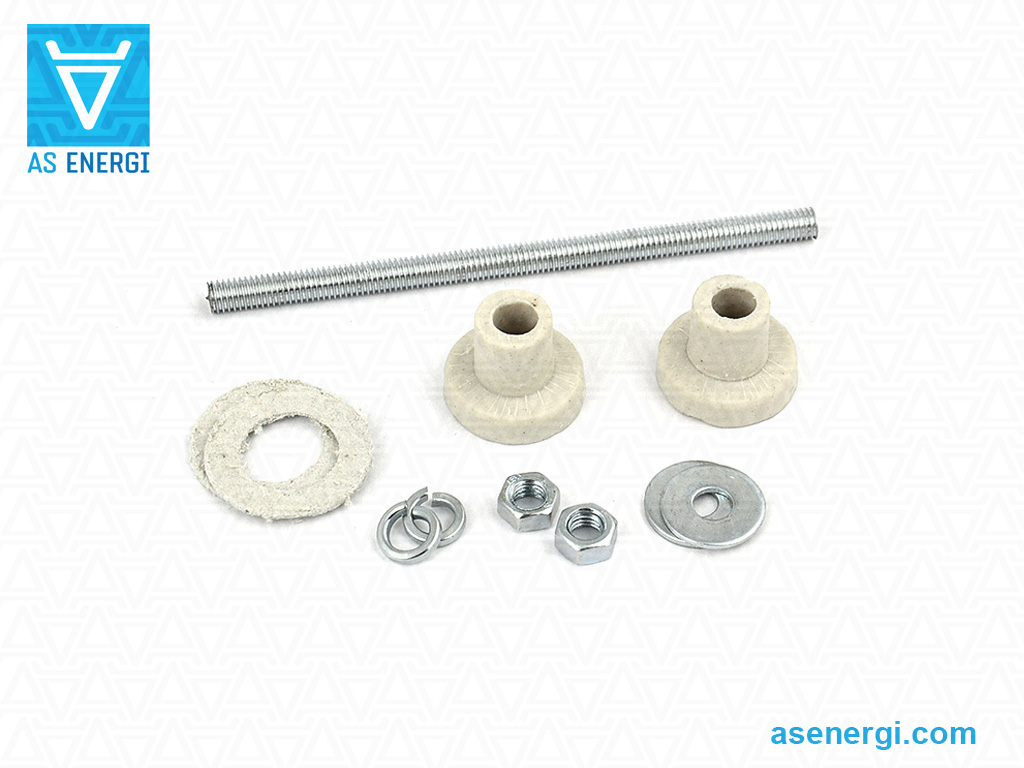

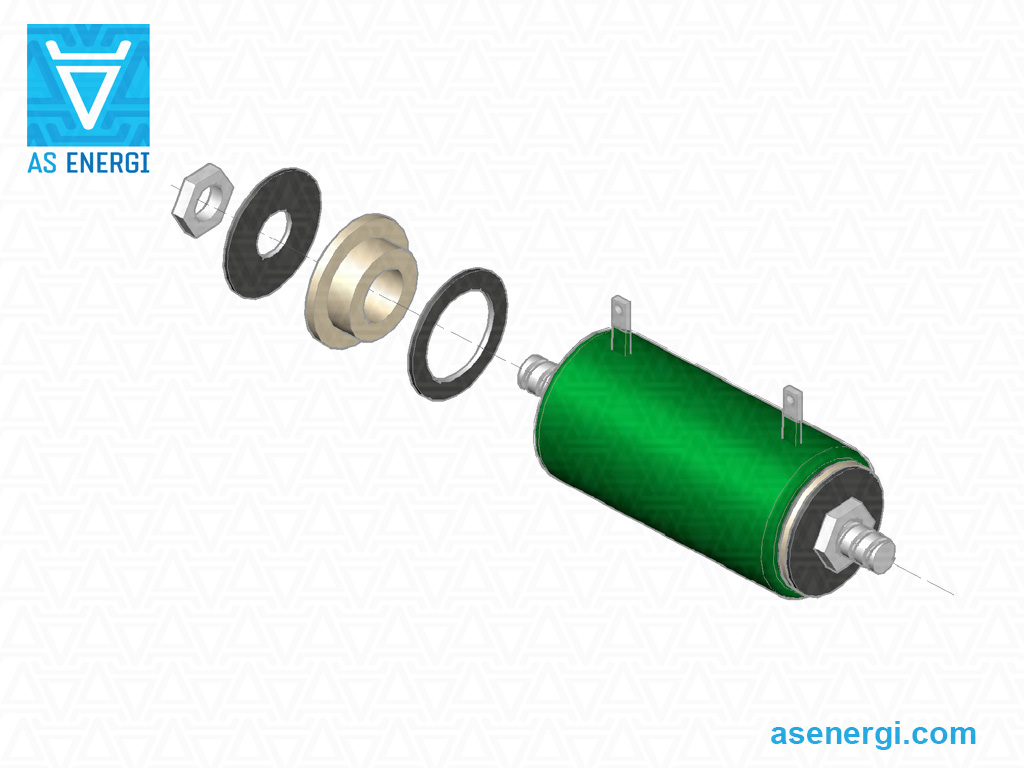

Completitud de la tornillería de montaje para resistencias tubulares bobinadas de potencia


Artículo	Potencia: 25W, 50W, 75W, 100W, 160W
Varilla roscada M5	1 uds.
Casquillo cerámico	2 uds.
Tuerca M5	2 uds.
Arandela plana	2 uds.
Arandela elástica	2 uds.
Lavadora de amianto	2 uds.
Escuadras	2 uds.

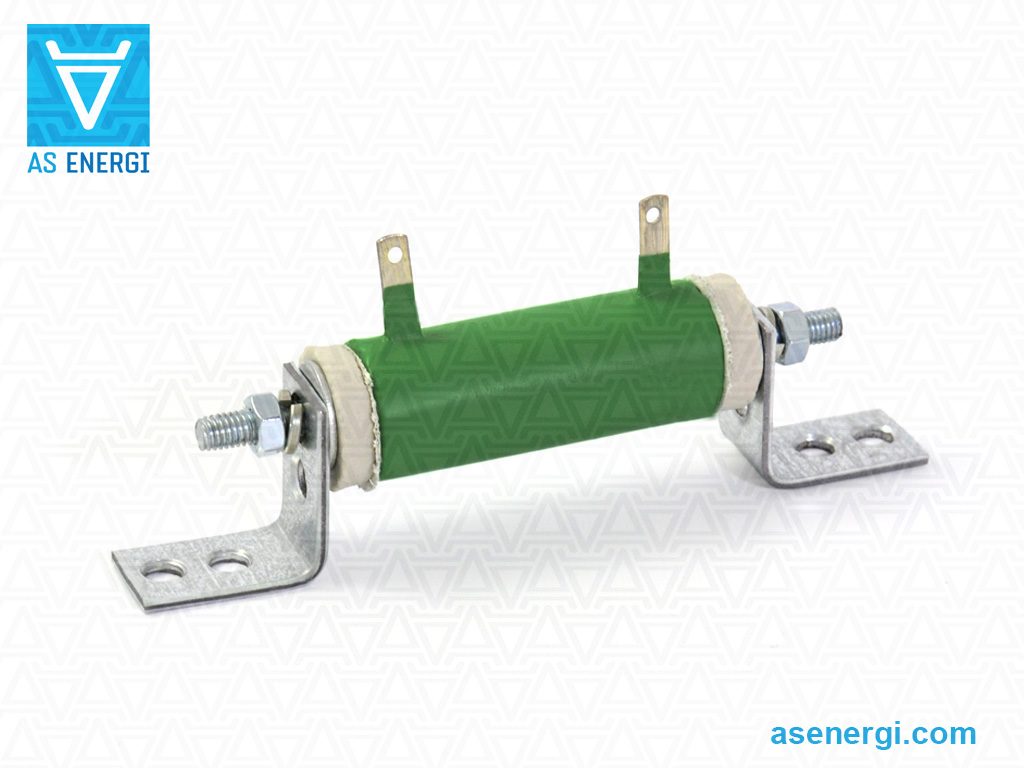

Métodos de instalación de resistencias tubulares

Debido a la influencia de factores mecánicos en las resistencias, se aplica el método de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:

Potencia del resistor de 3 a 25 Watt – en voladizo o en dos soportes en los extremos de los pernos de montaje
Potencia del resistor de 50 a 160 Watt – solo en dos soportes en los extremos de los pernos de montaje

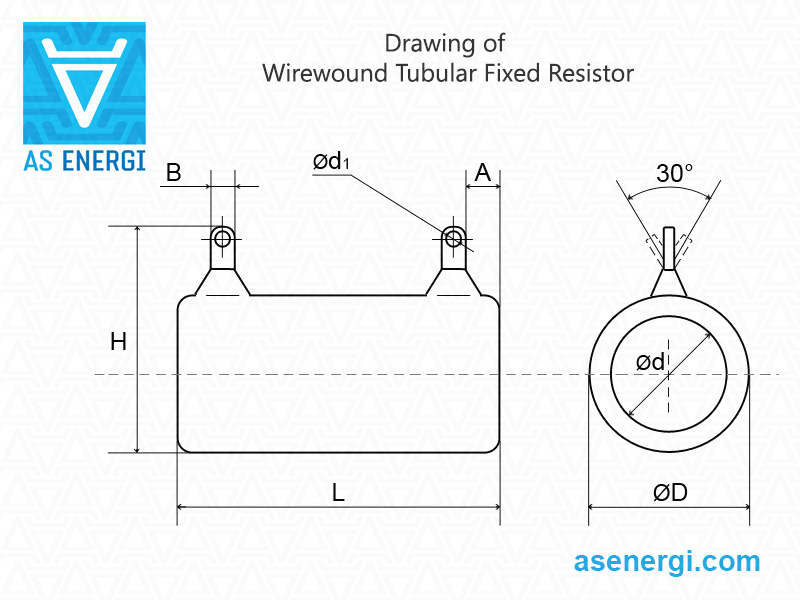

Dimensiones generales y de montaje de las resistencias fijas de potencia de tubo cerámico de 100 vatios:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
170	30	43	20	3	6	4.5

Resistencias cerámicas tubulares bobinadas de AS ENERGI

Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares bobinadas de potencia de tipo fijo y ajustable.
Puede comprarnos resistencias en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.

Para comprar resistencias de potencia, envíe una solicitud por correo electrónico a:

[email protected]

Y le proporcionaremos una oferta comercial para la entrega.

Ficha técnica (especificación en pdf) de las resistencias fijas de potencia:

Ficha de datos en PDF de Resistencias de potencia fijas

Guía de uso y funcionamiento de las resistencias:

Suelde los cables a los terminales del resistor en los agujeros especialmente diseñados.
Cuando instale resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador es de 300°C. La potencia del soldador es de 65W. El fundente debe consistir en un 25% en peso de resina y un 75% en peso de alcohol isopropílico o etílico. El tiempo de soldadura es de 5 s.
El voltaje que se puede suministrar al resistor no debe exceder el valor calculado en base a la potencia nominal (o permitida) P_nom y la resistencia nominal R_nom según la fórmula:
V_max = (P_nom × R_nom)^0.5
Valor de la frecuencia resonante - 1500 Hz.
Recurso de trabajo al 95% - 30 000 horas.
Se permite operar los resistores bajo la influencia de medios gaseosos de esta composición (sin la formación de una mezcla explosiva):
- nitrógeno – hasta el 96%;
- oxígeno – hasta el 50%;
- dióxido de carbono – hasta el 3%;
- hidrógeno – hasta el 20%;
- helio – hasta el 1%;
- argón – hasta el 1,5%.
Se permite la operación de los resistores durante y después de la exposición a presión atmosférica reducida a 10~5 mm Hg.
En circuitos eléctricos con voltajes superiores a 500V, los resistores deben utilizarse con aislamiento adicional en los puntos de montaje.
Cuando se utilicen resistores en equipos con cargas vibratorias de 1 a 2500 Hz con una aceleración de 176.6 m/s² (18g), los terminales del resistor deben soldarse con un cable de sección transversal de 0.5 mm² con aislamiento por un tubo de polivinilcloruro Ø4 mm y longitud de 15-20 mm – para resistores de 5-25 W, y Ø5 mm y longitud de 15-20 mm – para resistores de 50-100 W.
El valor de la fuerza de tracción debe ser 20N (2 kgf).
La frecuencia superior del rango en la que no debe haber frecuencias resonantes – 1000 Hz.
La temperatura máxima de la superficie del resistor no debe ser superior a 250°C.

Gráfico de la reducción de potencia de la resistencia:

La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.

Rendimiento comparativo de las resistencias de alta potencia:

Serie de resistores		Tipo	Estructura	Potencia, W	Rango de resistencia, Ohm	Voltaje máximo, V	Tolerancia de resistencia
	FPT, RX20	Fijo	Alambre Tubular Cerámica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Ajustable, variable	Alambre Tubular Cerámica	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Fijo	Alambre Cemento Cerámico	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Fijo	Cerámica de alambre, carcasa de aluminio con radiador	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
