Pavlo GorkunResistencia de potencia fija 910 Ohm 25W
| Resistencia | 910 Ohm | |
| Potencia nominal | 25 Watt | |
| Tolerancia a la resistencia | ±5%, ±10% | |
| Precio | Resistencia FPT 25W 910 Ohm | $2.57
|
| Dimensiones D×L×H×d | 20×50×35×13 mm | |
| Peso | 25 g | |

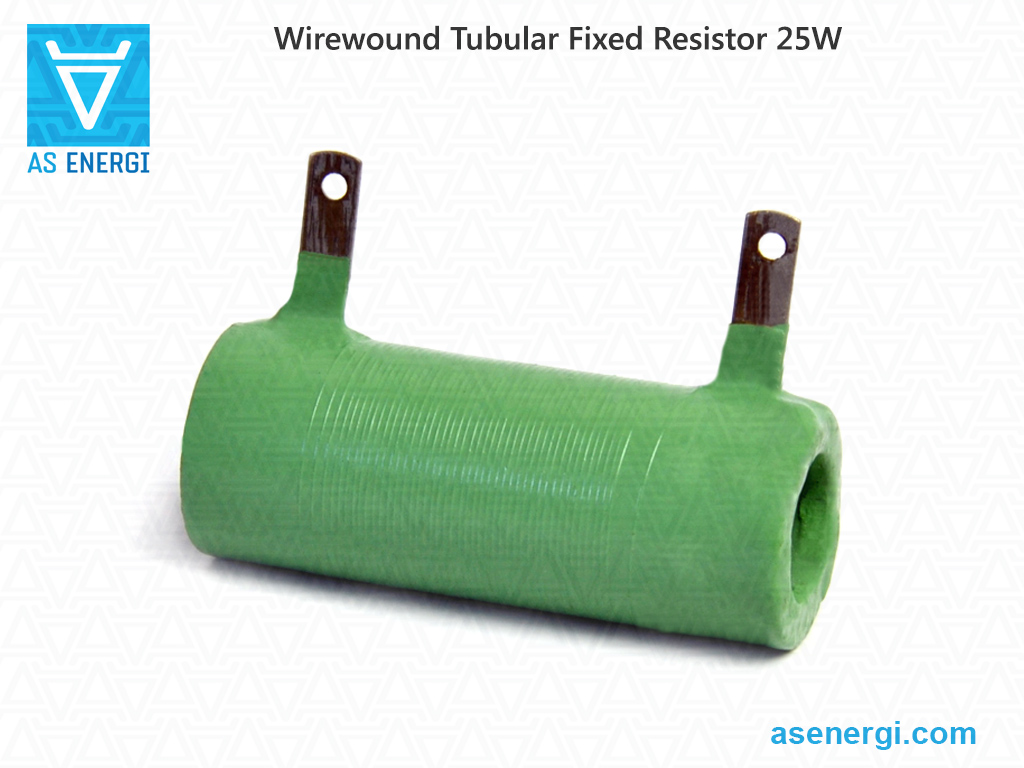

Resistor fijo de potencia 910 Ohm 25 Watt – resistores de montaje en chasis y panel de tipo FPT (Resistores Tubulares Pintados Fijos). El resistor 910R 25W tiene una resistencia nominal de 910 Ohm y una disipación de potencia de 25W.
También se pueden fabricar resistores con una potencia nominal específica por encargo. Otras series similares de resistores son RX20, RXG, RXHG, FSE, FST, FVE, FVT, D25K, L25J.
Ficha técnica en PDF para Resistores Fijos de Potencia.
Los valores de resistencia de los resistores siguen la serie E24.
Los resistores están diseñados para su uso en circuitos de corriente alterna (AC) y corriente continua (DC), proporcionando limitación de corriente y distribución de voltaje. El voltaje máximo de operación en AC es 1000V, en DC – 1400V. La temperatura ambiente elevada de operación no debe superar los +155°C (mientras que la potencia se reduce al 60% de la potencia nominal), la temperatura límite es hasta +250°C. La resistencia de aislamiento de los resistores de alambre es al menos 1000 MOhm. El tiempo de trabajo es de al menos 15000 horas.
Estructuralmente, el resistor consta de un núcleo cerámico tubular sobre el cual se enrolla un alambre de constantán (resistor de baja resistencia) o nichrome (resistor de alta resistencia). Los resistores están recubiertos con pintura aislante resistente al calor y a la humedad.
Los resistores de valor fijo tienen una resistencia óhmica definida y no son ajustables.
Los contactos, los cables del resistor son rígidos, tipo cinta con agujeros para tornillos o para soldar conductores. El tipo de montaje es colgado. El montaje de los resistores en el panel se proporciona mediante un conjunto de fijaciones. La tolerancia de resistencia es ±5%, ±10%.
Usando el calculador, es conveniente calcular la resistencia total cuando los resistores están conectados en paralelo o en serie, y la resistencia del resistor en el circuito.
Las características comparativas de los resistores de tubo de alambre, los resistores de cemento y los resistores en carcasa de aluminio se presentan en la tabla comparativa.
Las especificaciones detalladas del resistor, dimensiones generales y de montaje, kit de montaje, recomendaciones de instalación y operación se encuentran en la página siguiente.
Nuestra empresa se dedica a la producción y venta de resistores tubulares de alambre. Todos nuestros productos pasan un estricto control de calidad y cumplen con los estándares necesarios. Como somos el fabricante, y en el precio del producto final no se incluyen márgenes de distribuidores, tenemos precios bajos con empaques en paquetes.
El período de garantía de los resistores 25W suministrados por nuestra empresa es de 2 años. Se proporcionan documentos que confirman la calidad de los productos.
El precio final de Resistencias fijas de potencia 910 Ohm 25 Watt depende de la cantidad, las condiciones de entrega y la forma de pago.
Para preguntas sobre la adquisición de Resistencias fijas de potencia 25W, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Para un gran número, ¡¡¡le facilitaremos un precio individual!!!
Estamos abiertos a fabricar productos en nuestras instalaciones de producción
de acuerdo con sus peticiones y tarea técnica.
Especificaciones eléctricas y técnicas de las resistencias de potencia fijas de 25 vatios:
| Potencia nominal | 25 Watt |
| Serie de valores nominales de resistencia |
E24, Ficha de valores de resistencia
|
| Tolerancia a la resistencia | ± 5%, ± 10% |
| Tensión nominal | Vmax = (Pnom × Rnom)0.5 |
| Tensión máxima de trabajo | 1400V |
| Temperatura de funcionamiento | -60°C ... +155°C |
| Temperatura ambiente de funcionamiento elevada | 70ºC |
| Humedad relativa a 35°C sin condensación | <98% |
| Coeficiente de temperatura de la resistencia | ±500 ppm/°C |
| Resistencia a la insultación | 1000 MOhm |
| De por vida | 15000 hours |
| Dimensiones D×L×H×d | 20×50×35×13 mm |
| Peso | 25 g |
Guía de numeración de piezas de la resistencia fija 25W 910 Ohm:
| Resistencia | FPT | 25W | 910 Ohm | ±10% |
| Resistencia | – | Nombre del producto. |
| FPT | – | Serie de resistencias tubulares pintadas fijas. |
| 25W | – | Potencia nominal, vatios. |
| 910 Ohm | – | Resistencia nominal, Ohm. |
| ±10% | – | Tolerancia. |
Material de montaje para resistencias tubulares Power Cableado de 25 vatios
Los herrajes de montaje se utilizan para montar las resistencias. Las resistencias pueden suministrarse con un juego de accesorios de montaje, incluidos los soportes de montaje (esquinas), que deben pedirse por separado.
 |
||||||||||
| Foto | Serie de accesorios de montaje y soportes | Precio | Dimensiones, mm | Peso | ||||||
| Vástago roscado | Casquillo cerámico | Soportes de montaje | Tamaño entre el eje del resistor y el panel | Tamaño entre el resistor y el panel | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 25W | $0.86
+
–
|
90 | М5 | 20 | 11 | 25x25x15 | 20 | 10.5±1 | 24 g |
 |
BR 25W (2 uds.) | $0.43
+
–
|
17 g | |||||||
Completitud de la tornillería de montaje para resistencias tubulares bobinadas de potencia
 |
|
| Artículo | Potencia: 25W, 50W, 75W, 100W, 160W |
| Varilla roscada M5 | 1 uds. |
| Casquillo cerámico | 2 uds. |
| Tuerca M5 | 2 uds. |
| Arandela plana | 2 uds. |
| Arandela elástica | 2 uds. |
| Lavadora de amianto | 2 uds. |
| Escuadras | 2 uds. |
Métodos de instalación de resistencias tubulares
Al influir los factores mecánicos en las resistencias, se aplica el modo de montaje articulado. Las resistencias se fijan a las placas de montaje mediante herrajes de montaje:
- Potencia del resistor de 3 a 25 vatios – en voladizo o en dos soportes en los extremos de los pernos de montaje
- Potencia del resistor de 50 a 160 vatios – solo en dos soportes en los extremos de los pernos de montaje
Dimensiones generales y de montaje de las resistencias fijas de potencia de tubo cerámico de 25 vatios:
 |
||||||
| L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm |
| 50 | 20 | 35 | 13 | 2 | 4.5 | 3.5 |
Resistencias cerámicas tubulares bobinadas de AS ENERGI
Nuestra empresa se dedica a la fabricación y venta de resistencias tubulares bobinadas de potencia de tipo fijo y ajustable.
Puede comprarnos resistencias en cualquier volumen, y al pedir grandes lotes, el precio será más bajo.
Nos hemos ganado la confianza de los clientes y suministramos productos a todo el mundo.
Para comprar resistencias de potencia, envíe una solicitud por correo electrónico a:
Y le proporcionaremos una oferta comercial para la entrega.
Ficha técnica (especificación en pdf) de las resistencias fijas de potencia:
Ficha de datos en PDF de Resistencias de potencia fijas
Guía de uso y funcionamiento de las resistencias:
- Soldar los cables a los terminales del resistor en los agujeros especialmente diseñados.
- Cuando se instalen resistores en equipos, se recomienda usar soldadura Sn40Pb60. La temperatura del núcleo del soldador es de 300°C. La potencia del soldador es de 65W. El flujo debe consistir en un 25% en peso de colofonia y un 75% en peso de alcohol isopropílico o etílico. El tiempo de soldadura es de 5 segundos.
- El voltaje que se puede suministrar al resistor no debe exceder el valor calculado en base a la potencia nominal (o permitida) Pnom y la resistencia nominal Rnom según la fórmula:
Vmax = (Pnom × Rnom)0.5 - Valor de la frecuencia resonante - 1500 Hz.
- Recurso de trabajo al 95% - 30 000 horas.
- Se permite operar los resistores bajo la influencia de medios gaseosos de esta composición (sin la formación de una mezcla explosiva):
- nitrógeno – hasta 96%;
- oxígeno – hasta 50%;
- dióxido de carbono – hasta 3%;
- hidrógeno – hasta 20%;
- helio – hasta 1%;
- argon – hasta 1,5%.
- Se permite la operación de los resistores durante y después de la exposición a una presión atmosférica reducida a 10~5 mm Hg.
- En circuitos eléctricos con voltajes superiores a 500V, los resistores deben ser utilizados con aislamiento adicional en los puntos de montaje.
- Cuando se usen resistores en equipos con cargas vibratorias de 1 a 2500 Hz con una aceleración de 176.6 m/s2 (18g), los terminales del resistor deben ser soldados con un cable de sección transversal de 0.5 mm2 con aislamiento por un tubo de polivinilcloruro Ø4 mm y longitud de 15-20 mm – para resistores de 5-25 W, y Ø5 mm y longitud de 15-20 mm – para resistores de 50-100 W.
- El valor de la fuerza de tracción debe ser 20N (2 kgf).
- La frecuencia superior del rango en el que no debe haber frecuencias resonantes – 1000 Hz.
- La temperatura máxima de la superficie del resistor no debe superar los 250°C.
Gráfico de la reducción de potencia de la resistencia:
La potencia de carga debe reducirse en función de la curva de reducción de potencia cuando la temperatura ambiente supere los valores nominales.
Rendimiento comparativo de las resistencias de alta potencia:
| Serie de resistores | Tipo | Estructura | Potencia, W | Rango de resistencia, Ohm | Voltaje máximo, V | Tolerancia de resistencia | |
 |
FPT, RX20 | Fijo | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ajustable, variable | Alambre Tubular Cerámica | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Fijo | Alambre Cemento Cerámico | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Fijo | Cerámica de alambre, carcasa de aluminio con radiador | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
